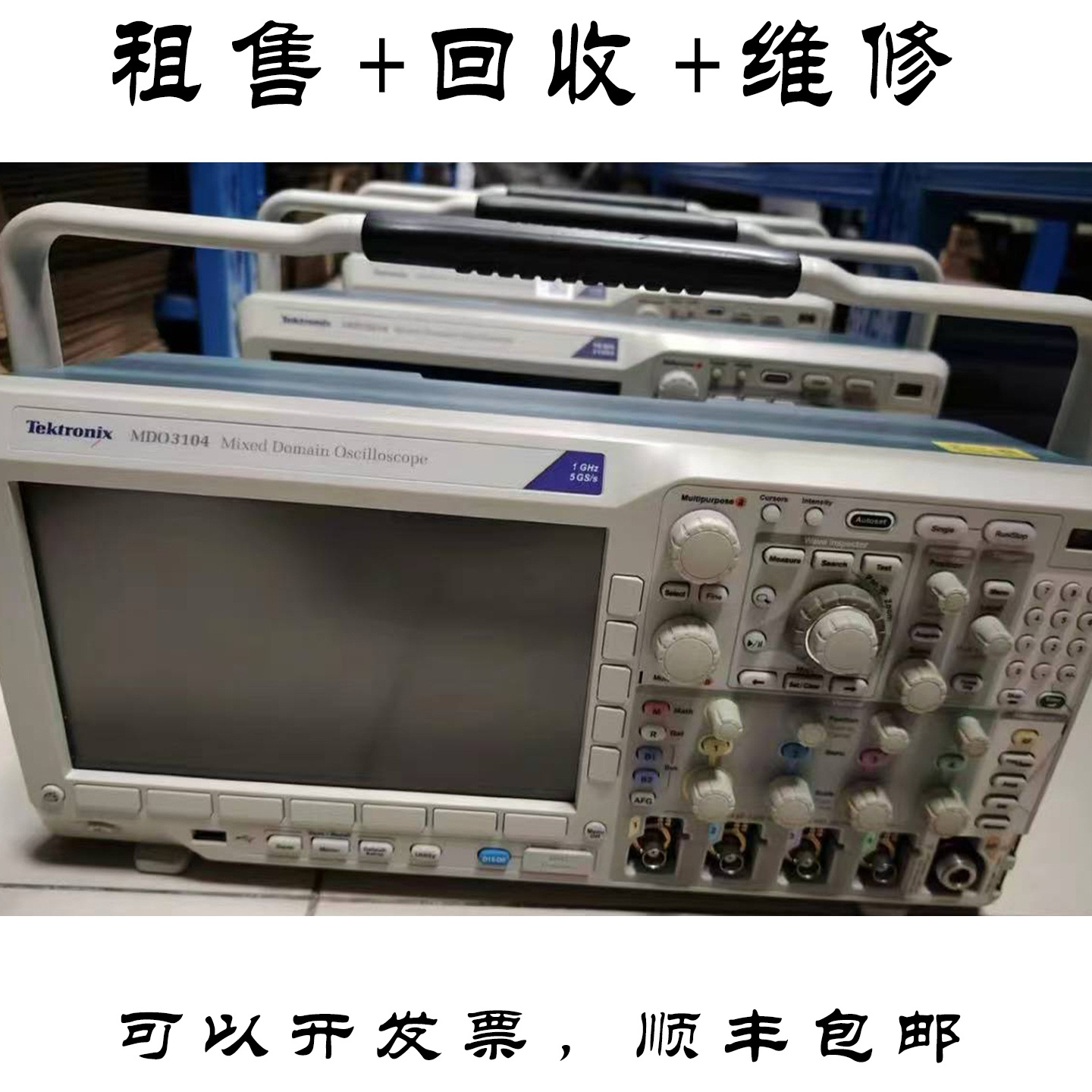

Осциллограф Tektronix MDO3104 1GHZ пробник TPP1000 TPP0500B переработка и ремонт

1. 基本参数

示波器部分

• 带宽：

  • 1 GHz（模拟带宽，硬件支持）。

• 采样率：

  • 5 GSa/s（实时采样），10 GSa/s（等效采样，仅重复信号）。

• 通道数：

  • 4 模拟通道 + 16 数字通道（MSO 选件）。

• 存储深度：

  • 10 Mpts/通道（标配），可扩展至 20 Mpts（选件）。

频谱分析仪部分

• 频率范围：

  • 9 kHz～3 GHz（内置射频输入）。

• 分辨率带宽（RBW）：

  • 1 Hz～1 MHz（可调）。

• 显示平均噪声电平（DANL）：

  • <-140 dBm/Hz（典型值，1 GHz 处）。

逻辑分析仪（MSO 选件）

• 采样率：

  • 1 GSa/s（16 通道）。

• 协议支持：

  • I²C、SPI、UART、CAN、LIN（需选件）。

2. 输入特性

模拟通道

• 输入阻抗：

  • 1 MΩ ±1% || 15 pF 或 50 Ω（可切换）。

• 电压范围：

  • 1 MΩ：±40 V（最大 300 V CAT II）。

  • 50 Ω：±5 V（最大 5 V RMS）。

射频输入

• 输入阻抗：

  • 50 Ω（固定）。

• 最大输入电平：

  • +30 dBm（1 V RMS）（需注意过载保护）。

3. 触发系统

• 触发类型：

  • 边沿、脉宽、逻辑、视频、串行总线（I²C、SPI、CAN 等）。

• 触发灵敏度：

  • < 1 div（全带宽）。

• 最小触发脉宽：

  • 500 ps（硬件加速触发）。

4. 显示与分析功能

• 显示屏：

  • 10.4 英寸 TFT LCD（1024×768），支持多窗口显示。

• 测量功能：

  • 30+ 种自动参数测量（上升时间、抖动、THD 等）。

  • FFT 分析（最高 1 Mpts，支持频域测量）。

• 数学运算：

  • 加、减、乘、积分、微分、FFT 等。

5. 接口与扩展

• 标准接口：

  • USB 2.0、LAN（千兆以太网）、HDMI 输出。

• 存储介质：

  • USB 闪存盘、网络存储。

• 选件扩展：

  • 高级串行协议分析（USB、Ethernet、FlexRay 等）。

6. 电源与尺寸

• 电源：100～240 VAC，50/60 Hz，功耗 ≤ 200 W。

• 尺寸：365 mm × 178 mm × 154 mm（宽×高×深）。

• 重量：约 6.8 kg。

7. 典型应用场景

• 嵌入式系统调试（MCU + 射频信号联合分析）。

• 开关电源测试（纹波、谐波分析）。

• 无线通信信号观测（如 Wi-Fi、蓝牙频谱）。

8. 注意事项

• 射频输入保护：避免超过 +30 dBm 输入，防止损坏前端电路。

• 探头选择：高频测量建议使用 泰克有源探头（如 TPP1000）。

• 替代型号：新型号 MDO4000C 系列 提供更高带宽（6 GHz）和触摸屏。

如需官方手册或驱动，可访问 泰克官网（tek.com） 搜索 MDO3104。该型号仍广泛使用，但新型号（如 MDO4000C）在性能和功能上有所提升。
