德国E+H液位计,一.FMU40超声波液位计简介经济型物位测量仪，适用于复杂工况下的液体和固体散料的物位测量，测量范围可达5mProsonicFMU40适用于液体、浆料和固体块料的非接触物位测量以及明渠或测量堰的流量测

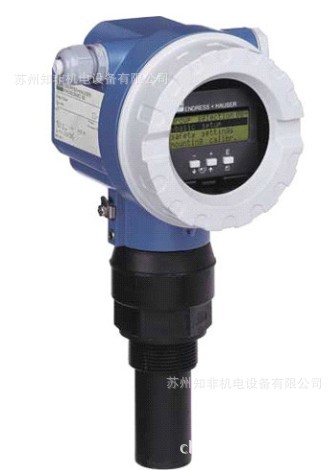

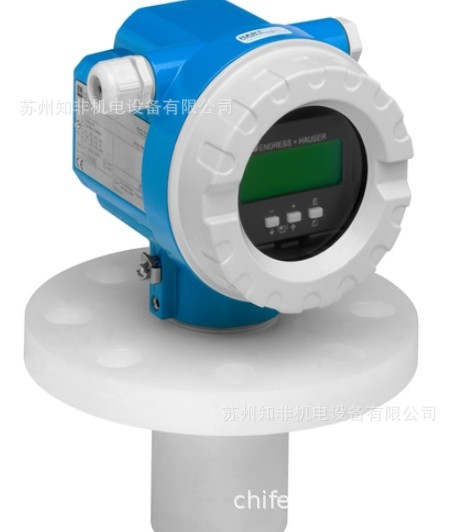

FMU40超声波液位计简介
经济型物位测量仪，适用于复杂工况下的液体和固体散料的物位测量，测量范围可达5m
Prosonic

FMU40适用于液体、浆料和固体块料的非接触物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现场包络线显示可用于简单的仪表故障诊断。线性化功能（32点）可将测量值转换成任意单位的长度、体积或流量
二.fmu40超声波液位计优势
四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
现场包络线显示，完成简单的仪表故障诊断
提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制

适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
线性化功能（多32点）可将测量值转换成任意单位到的长度、体积或流量
内置温度传感器，自动校正受温度影响的声速
可选远程显示和操作（与变送器的大安装间距可达20m(66ft)）
三.fmu40超声波液位计应用领域

适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量；明渠和测量堰的流量测量；系统集成：HART(标准），4…20mA,
PROFIBUS PA, FF基金会现场总线；大测量范围：液体：5m 固体：2m。其它测量范围：FMU41:
液体8m，固体：3.5m；FMU42：液体：10m，固体：5m； FMU43: 液体：15m，固体：7m；FMU44:
液体20m，固体：10m

四.fmu40超声波液位计设置方法
E+H超声波液位计FMU30,FMU40的接线方式。
屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。

E+H超声波液位计FMU30,FMU40的调试方法
一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）

上电以后，仪表自检，然后变到测量值00。
按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。更改后+，-号键一起按返回上层菜单。

如不需更改，直接按E键进入下个菜单003。003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm''''
等），根据现场情况进行选择。修改方法同上。
继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。根据实际情况选择。
继续按E键进入005菜单，这个是需要修改的很重要的一个值。这个值是空罐值。把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。
 +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到高液位的距离，修改方法同空罐值。

基本上，仪表的调试已经完成。
另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。+—一起按返回052菜单，继续按E键进入053菜单，选择抑制打开，等超声波自己开始进行回波抑制后，仪表会自动跳回抑制关闭状态，表示回波抑制完成。界面也会跳到008这个菜单，上面显示（测量的距离/测量值）测量距离表示探头表面到液面的距离，测量值表示池底到液面的距离。

E+H 流量计FMU90 FDU91 CLD132 80F50 90WA1 FTL260
E+H CPM253 CUM253-TU0005/

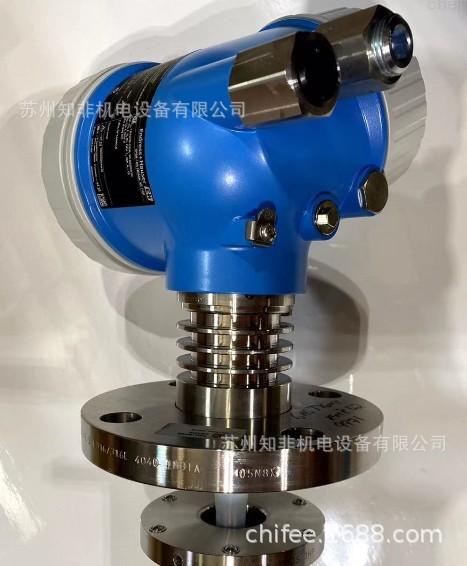

E+H导波雷达物位计FMP57-AAACCALCA4GGE+LA
E+H静压式液位计FMX21-AA251GGD10A
E+H数字式余氯传感器CCS51D-AA11AD
E+H电磁流量计DTI200-A12D1A
E+H阻旋式物位开关FTE31-B3BB21
E+H压力变送器PMC21-11L5/156
E+H表压变送器PMP11-10Q9/0
E+H现场指示仪RIA16-1374/0
E+H电导率测量仪表CLD134-PMV538AB2
E+H电容式物位计FTI51-AAA1RCJ43A1A
E+H流量开关DTT31-A1C111DE2CAB

E+H溶解氧传感器COS61D-AAA1A4
E+H振动式限位开关FTL33-AA4M3AB3EJ
E+H电容液位计FMI51-A1AMRJB2A1A
E+H过程变送器RMA42-AAC
E+H振动式限位开关FTL31-AA4U3BAWSJ+HD
E+H振动式限位开关FTL31-AA4M3AAWBJ+HD
E+H振动式限位开关FTL33-AA4U3ABWSJ
E+H振动式限位开关FTL33-AA4W3ABWSJ

E+H微波限位栅发射器FQR56-AAEAAXFA1
E+H微波限位栅接收器FDR56-AA1EAAXFA1
E+H电容式限位开关FTI51-HAA1GCJ83A1A, L=500 mm
E+H振动式限位开关FTL50-KGN2AA4F5A
E+H调制解调器FXA195-G1
E+H超声波传感器FDU90-RN2AA
E+H流量开关DTT31-A1C111AB2BAB
E+H放大板50106097

E+H输出模块50098301
E+H振动式限位开关FTL31-AA4S3BAWSJ+LC
E+H温度计TMR31-A1CABBAC1AAA
E+H超声波物位计FMU40-IRB2A2
E+H热电阻TR10-JBA1CDR1G2000, 1-100 ℃
E+H表压变送器PMP21-LFH6/0

E+H超声波物位计FMU41-ANB2A4
E+H振动式限位开关FTL31-AA4M3AAWDJ
E+HI/O 模块71187812
E+H终端模块52006197
E+H流量开关DTT31-A1C111DE2AAB
E+H电容式物位计FTI55-AAA1RG143A1A, 300 mm
E+H振动开关FTL31-AA4U3BAWDJ+LC
E+H振动开关FTL31-AA4M2AAWBJ

E+H振动开关FTL33-AA4M3ACVAJ
E+H振动开关FTL31-AA4U2AAW5J
E+H超声波物位计FMU90-R31CB111AA3A
E+H电容物位计FTC325-A1A11

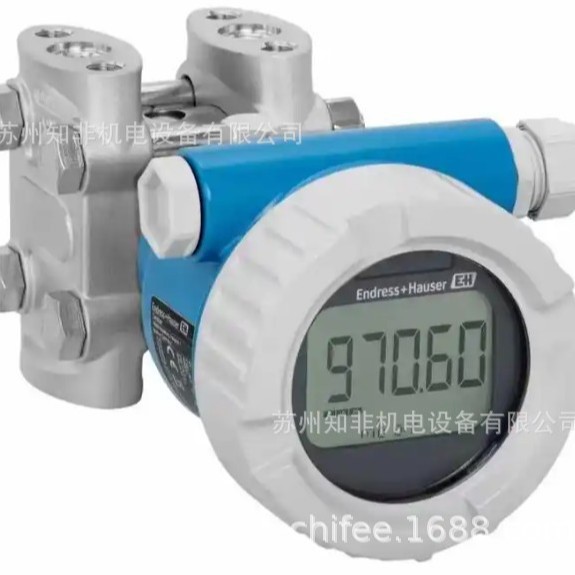

E+H差压变送器PMP11-AA1U1PBWJJ
E+H变送器CM42-MEA001EAZ00
E+HpH电极CPS71D-7TB2G
E+H数字测量电缆CYK10-G051
E+H电导率传感器CLS50D-GR5D71, 40 m
E+H变送器CM442-CAM1A2F010A+AK

E+H溶解氧传感器COS61D-AAA1A4
E+H音叉开关FTL31-AA1U3AAWDJ
E+H数字式四电极传感器CLS82D-AACAA
E+H数字式pH电极CPS41D-7AC2B1
E+H限位开关FTL51-KBJ2BB4G7A, L=150 mm
E+H音叉开关FTL31-CA4M3BAWCJ
E+H放大板50106073
E+HCLS13-B1D5A
E+H电导率传感器CLS54-AMV5042, 15 m
E+H电导率表头CLD18-1139/0
E+H变送器CM42-IIA000EAZ00

E+H雷达物位计FMR20-10J0/0
E+H振动开关FTL31-1348/0
E+H电导率传感器CLS12-B1D1A
E+H电导率传感器CLS50D-BA3B21
E+H电导率变送器CLD132-PMV130AB1
E+H压力变送器PMC11-AA1V1MJWBJA, -100…300 kPa
E+H音叉限位开关FTM50-AGG2K2A12AA
E+H模拟式pH电极CPS11-1AA2GSA
E+H电导率测量仪表CLD134-PVA438HA1
E+H经济型压力变送器PMC21-AA1U2KBWBJA
E+H阻旋式物位开关FTE30-EC3A
E+H显示屏71185296
E+H振动式限位开关FTL33-11C6/0

E+H振动式限位开关FTL33-AA4U3AB3EJ
E+H单通道变送器CM42-OAA000EAZ00
E+H数据管理器RSG35-B1A+AKC1
E+H模拟式电导率传感器CLS54-AVA4012
E+H音叉料位开关FTM21-AA245A
E+H音叉料位开关FTM21-AA242A
E+H振动式限位开关FTL31-AA4M2AAWBJ+LC
E+H数字式电导率传感器CLS21D-C1N1
E+H浊度传感器CUS52D-AA1AA4+GHZ1,71097850, Tag No.: blank, no text
E+H数字式pH电极CPF81D-7LH1O
E+H压力开关PTP31B-5NR2/1D7
E+H音叉限位检测开关FTL50-NGM2AA4G7A
E+H振动式限位开关FTL31-1420/0
E+H电导率传感器CLS21-C1N3A
E+H电导率传感器CLS21-C1N2A
E+H电导率传感器CLS15-B1M3A
E+H氨氮覆膜71072574
E+H数字式溶解氧传感器COS61D-1009/0
E+H电导率传感器CLS50-G1A1
E+H单通道变送器CM42-IEA000EAZ00
E+H溶解氧传感器COS61-A2F0

E+H显示单元 71185295
E+H阻旋式物位开关FTE31-A3BB11
E+H溶解氧传感器COS51D-AS800
E+H振动式限位开关FTL31-AA4U2AAWBJ
E+H振动式限位开关FTL31-AA4U2BAWSJ

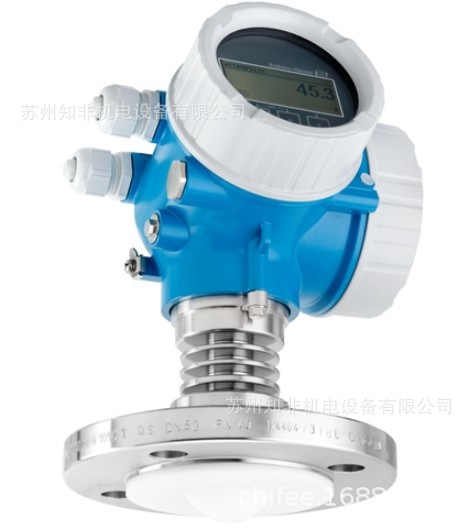

E+H雷达物位计FMR50-AAACCABMGGF+LA
E+HORP电极CPS12-0NA2ESA
FMU30系列的具体型号：
E+H超声波液位计变送器 FMU90-R11CA111AA3A 现货
FMU30-AAHFAAGGF/5米
E+H进口FMU90-R11CA131AA1A分体式超声波液位计/物位计变送器
FMU30-AAHFABGHF/8米
FMU40-ARB2A2

FMU40-ARB2A2
FMU40-ARB2A2
FMU30-AAHEAAGGF
两线制或四线制e+h超声波液位计 FMU40-ARB2A2 FMU40-CRB2A2
FMU30-AAHEABGHF
E+H单通道变送器CM42-MJA000EAZ00
E+H恩德斯豪斯超声波物位计FMU40-ARB2A2
E+H恩德斯豪斯振动限位开关FTL31-AA4U2BAWBJ
E+H恩德斯豪斯音叉料位开关FTM21-AA245A,L=500mm
E+H恩德斯豪斯物位开关FTL31-AA4U3BAWSJ
E+H恩德斯豪斯振动开关FTL31-AA4U2AAWBJ
E+H恩德斯豪斯pH/ORP变送器CPM223-MR8005
E+H恩德斯豪斯数字式pH/ORP电极CPS16D-7AT2G
E+H恩德斯豪斯电导率传感器CLS21-C1N3A
E+H恩德斯豪斯振动开关FTL33-AA4N3AB1GJ+RM
E+H恩德斯豪斯物位开关FTL31-AA4M3AAWBJ+HD

E+H恩德斯豪斯电磁流量计5H3B04-AAIBAEAFAAAO2V0AA1+AK
E+H恩德斯豪斯静压式液位计FMX21-AA111HGB10A+PQ，L=10m
E+H恩德斯豪斯物位开关FTL325N-F1A1
E+H恩德斯豪斯振动开关FTL50-ABG2AA4E7A
E+H恩德斯豪斯显示仪RIA14-BD3B+I4Z1
E+H恩德斯豪斯电导率传感器CLS50-A2B2
E+H恩德斯豪斯电导率变送器CLM223-ID0005
E+H恩德斯豪斯电导率传感器CLS16-3D1A1P
E+H恩德斯豪斯变送器CM42-PJA001EAZ00
E+H恩德斯豪斯变送器CM42-MJA001EAZ00
E+H恩德斯豪斯流量开关DTT31-A1A111AE2AAB
E+H恩德斯豪斯超声波物位计FMU40-1RB2A4
E+H恩德斯豪斯振动开关FTL71-NAN2BB4E8AN, L=230mm
E+H恩德斯豪斯变送器CM442-AAM1A2F061A+AK
E+H恩德斯豪斯显示仪RIA15-BAB3+F1KJNAPAPDPE
E+H恩德斯豪斯PH电极CPS71D-7TU21
E+H恩德斯豪斯雷达物位计FMR52-AAACCABPCHK+AK
E+H恩德斯豪斯电容物位计FMI51-A1BTDJB3A1A, L=500mm
E+H恩德斯豪斯质量流量计65I-30AA0AD1AAAABA
E+H恩德斯豪斯电容液位计FTI55-AAC2RVJ43A1A,L=500mm
E+H恩德斯豪斯料位开关FTL31-AA4U3BAWSJ+LC
E+H恩德斯豪斯浊度传感器CUS52D-AA1AA3
E+H恩德斯豪斯ORP电极CPS72-0PT2ESA

"E+H恩德斯豪斯导波雷达物位计FMP57-AAACCALCA4GGE+LA
L=11000 mm"
e+h电极型号CPS11D-7AA21、CPS11D-7BA21、CPS12D-7PA21
E+H恩德斯豪斯电导率电极CLS16-3D3A1P
E+H恩德斯豪斯显示仪FHX50-AACDBA
E+H恩德斯豪斯雷达液位计FMR50-AACLAABMGGF+AK
E+H恩德斯豪斯超声波物位计FDU93-RG2A
E+H恩德斯豪斯超声波物位计FMU90-R11CA111AA3A
E+H恩德斯豪斯限位开关FTL325N-H1E1
E+H恩德斯豪斯电导率电极CLS21D-C1N1

E+H恩德斯豪斯质量流量计8E1C08-AADBBAASAD2SHA1+AK
E+H恩德斯豪斯流量开关DTI200-A13C2A
E+H恩德斯豪斯电磁流量计5H2B02-AAACCAAD5S0A+AK
E+H恩德斯豪斯单通道变送器CM42-IIA000EAZ00
E+H恩德斯豪斯物位开关FTL33-AA4U3ABWSJ
E+H恩德斯豪斯雷达液位计FMR60-AAACCAGAA4GGJ+AK
"E+H恩德斯豪斯雷达物位计FMR52-BCKCCDBPAJK+AKZ1
52006326，Tag No.: LS1113"

E+H恩德斯豪斯PH电极CPF81-LH31C4
E+H恩德斯豪斯电磁流量计5P5B65-4290/0
E+H恩德斯豪斯导波雷达物位计FMP52-XT49/0
E+H恩德斯豪斯振动物位计FTM51-AGG2L4A32AA, L=500mm
E+H恩德斯豪斯音叉开关FTM50-AGJ2A4A52AA
E+H恩德斯豪斯料位开关FTL31-AA4M3AAWDJ
E+H恩德斯豪斯压力变送器PMP23-AA1U1PC3CJ
E+H恩德斯豪斯音叉开关FTL50H-AMA2AC2G4A
E+H恩德斯豪斯电导率变送器CLD132-PMV138AB2
E+H恩德斯豪斯振动开关FTL33-AA4U3AB1GJ+RM
E+H恩德斯豪斯超声波物位计FMU42-APB2A22A
用于液体、浆料和固体散料的非接触式物位测量的一体式变送器
优点

FDU9x传感器 FMU90-R11CB111AA3AFMU90-J21CB232AA1AFMU90-R11CA161AA3AFMU90-R11CA131AA1AFMU90-R11CB131AA3AFMU90-R12CA212AA3AFMU90-J11CA111AA3AFMU90-R12CA111AA3AFMU90-J11CB212AA3AFMU90-R11CA212AA1AFMU90-R11CA111AA2AFMU90-R21CA232AA1AFMU90-J11CA232AA3AFMU90-R11CA232AA2AFMU90-R21CA212AA3AFMU90-R11CB131AA1AFMU90-R31CA161AA3AFMU90-R31CA262AA3AFMU90-J11CB111AA3AFMU90-R11CA213AA3AFMU90-R12EA232AA3AFMU90-R11CA113AA3AFMU90-R11CA262AA1AFMU90-R41CA111AA3AFMU90-R11KA111AA3AFMU90-J11CA131AA3AFMU90-R11CA162AA1AFMU90-R11CA232AA1AFMU90-R21CA112AA3AFMU90-J41CA262BA3LFMU90-R11CB212AA3AFMU90-R12CA131AA1A

四行纯文本显示的菜单式现场操作，快速简单地进行仪表调试，具有7种可选语言
现场包络线显示，简单进行仪表故障诊断
多达32点的线性化功能可将长度、体积或流量测量值转换成任意单位
非接触式测量方法大限度地降低维护成本
使用G 1或1 NPT螺纹接口进行安装
集成温度传感器，自动对受温度影响的声速进行校正
应用领域
用于对液体、浆料和固体散料的连续非接触式物位测量
通过4 ... 20 mA信号进行系统集成

大测量范围:
1" 传感器: 液体5m
固体2 m
2" 传感器: 液体:8m
固体3.5 m

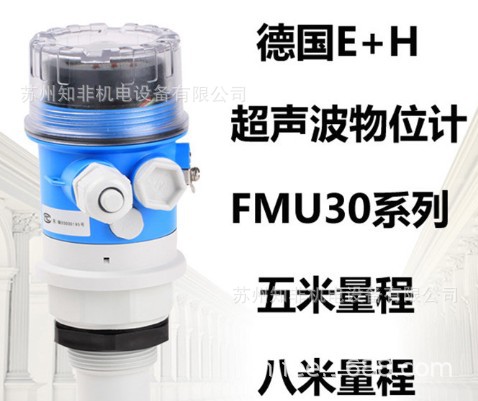

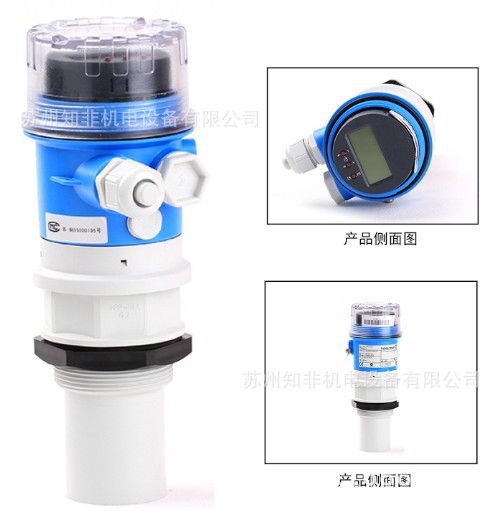

5m超声波物位计 FMU30

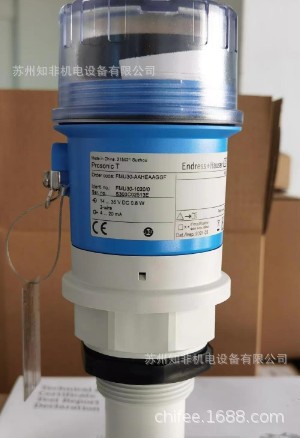

FMU30-AAHEAAGGF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP
8m超声波物位计 FMU30

FMU30-AAHEABGHF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AB] 传感器: 2"; 8m 液体/3.5m 固体; 0.35m
[GHF] 过程连接: 螺纹 ISO228 G2, PP
