Описание
1、产品描述
RX217A接收模块是基于超强扰干扰芯片RX217制成的无线接收模块，是UHF ASK接收解调机,支持ASK和OOK调制方式。该接收模块具有高灵敏度（-108dBm），同时具备很高的动态范围（大于60dB）。模块采用高集成度芯片，内置前端低噪声放大器，混频器，滤波器，频率合成器等电路，可以信号最大程度的优化。
根据不同的应用需求，RX217A系列接收模块按照工作电压和工作频率，分别有以下几款产品：
|
序号 |
产品编号 |
工作电压 |
工作频率 |
传输速率 |
|
1 |
RX217A-3 |
2.2V~5.0V |
315MHz |
20Kbps |
|
2 |
RX217A-4 |
2.2V~5.0V |
433.92MHz |
20Kbps |
|
|
2、产品特性
- 支持ASK/OOK调制方式，接收灵敏度达到-108dBm；
- 工作频率：315 MHz、433.92 MHz，带宽约±150KHz;
- 电源电压输入范围：2.2V-5.0V；
- 良好的选择性和杂散辐射抑制能力，易于通过CE/Fcc国际认证；
- 良好的本振辐射抑制能力，可多个接收模块一起工作（即单发多收）且不会互相干扰，一起使用不影响接收距离;
- 温度范围：-40-85℃ 即使在恶劣的环境温度下也能正常工作；

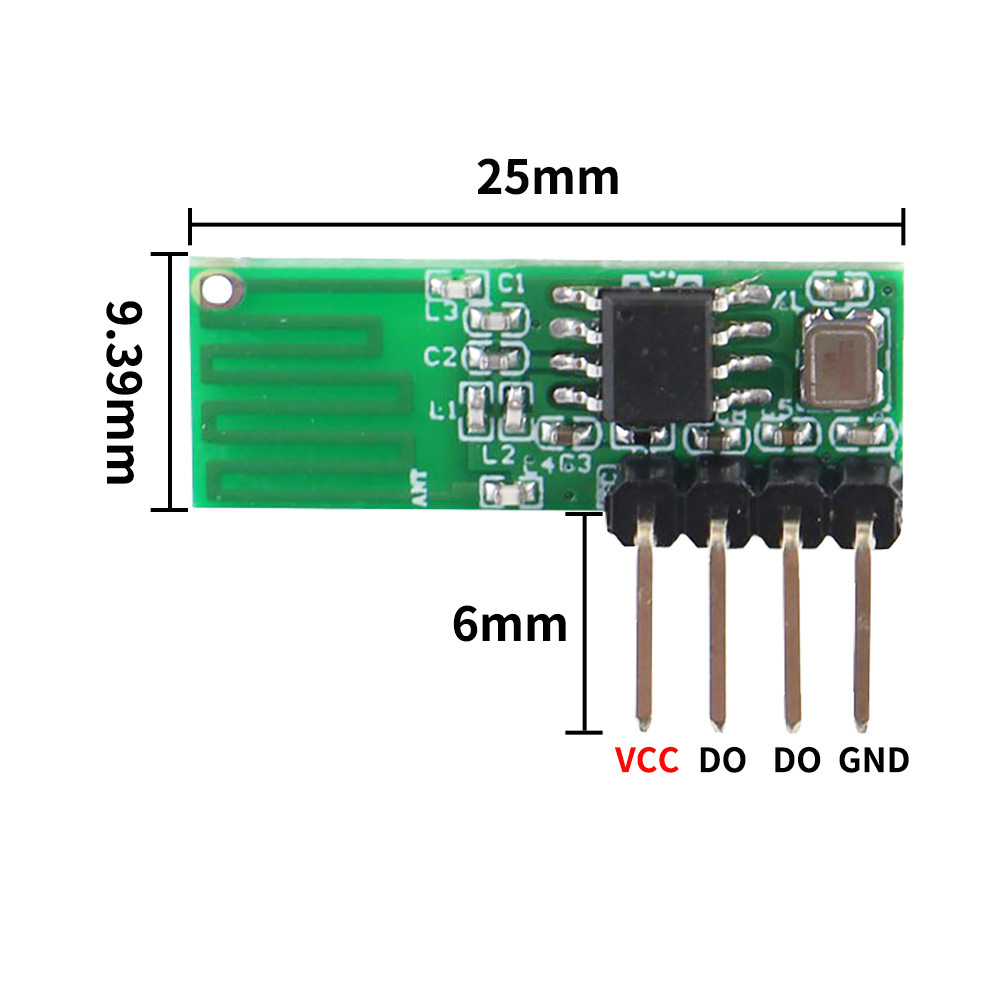

- 超小尺寸25.04×9.39×1（mm）。
3、应用范围
- 无线电源开关、插座
- 遥控窗帘、门禁、电动车
- 安防、监控系统
- 酒店客房控制
- 智能家居产品

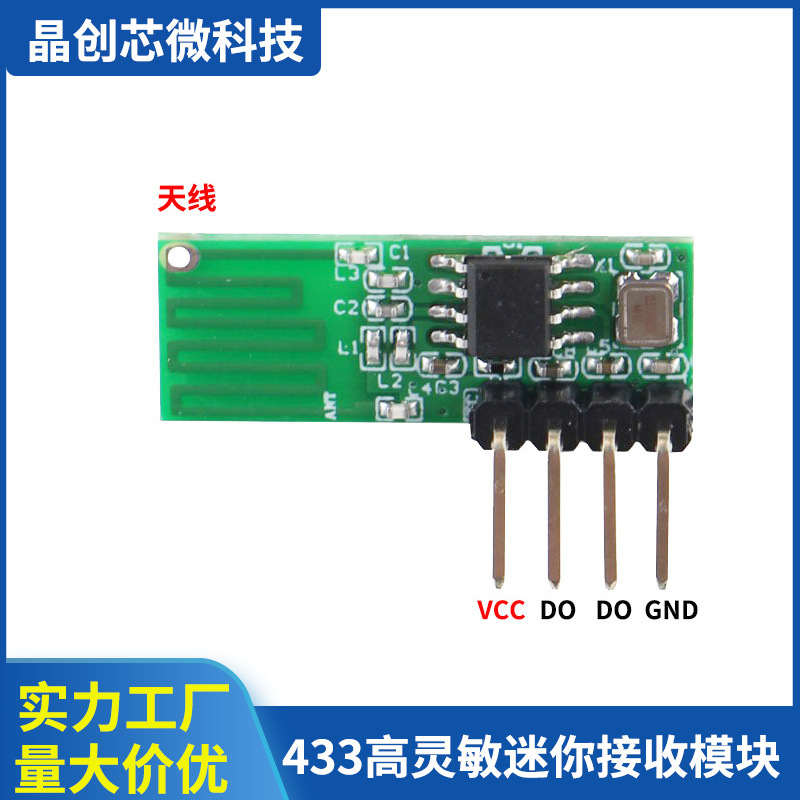

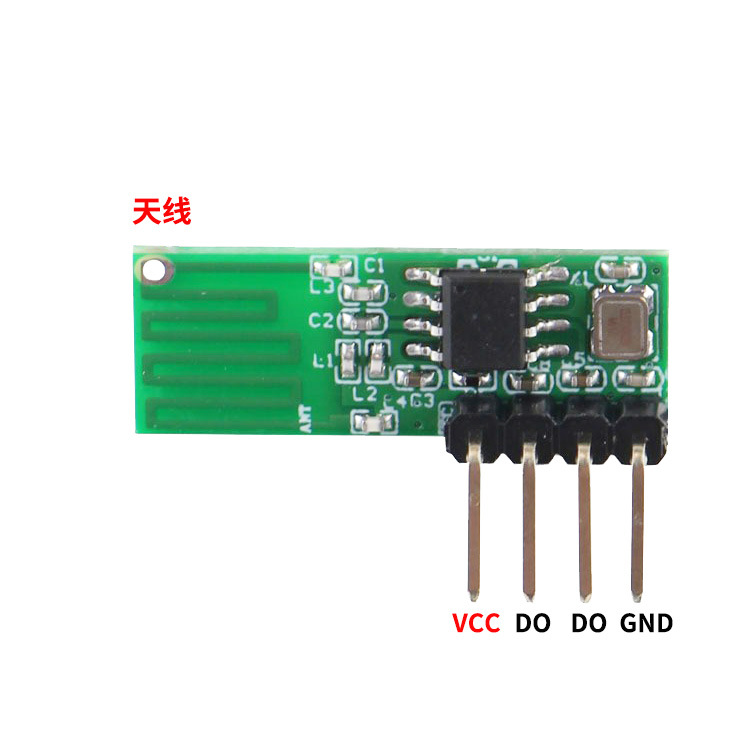

4、封装与引脚排列
|
引脚号 |
符号 |
名称 |
说明 |
|
1. |
ANT |
天线引脚 |
RF信号输出，直接连接至天线 |
|
2. |
VCC |
电源引脚 |
电源地，可接至天线外壳屏蔽罩 |
|
3. |
DO |
数据输出引脚 |
当模块收到对应频率的载波时，该引脚输出高电平； 当模块没有收到对应频率的载波时，该引脚输出无规格方波。 |
|
4. |
DO |
数据输出引脚 |
|
|
5. |
GND |
电源地引脚 |
电源地线 |

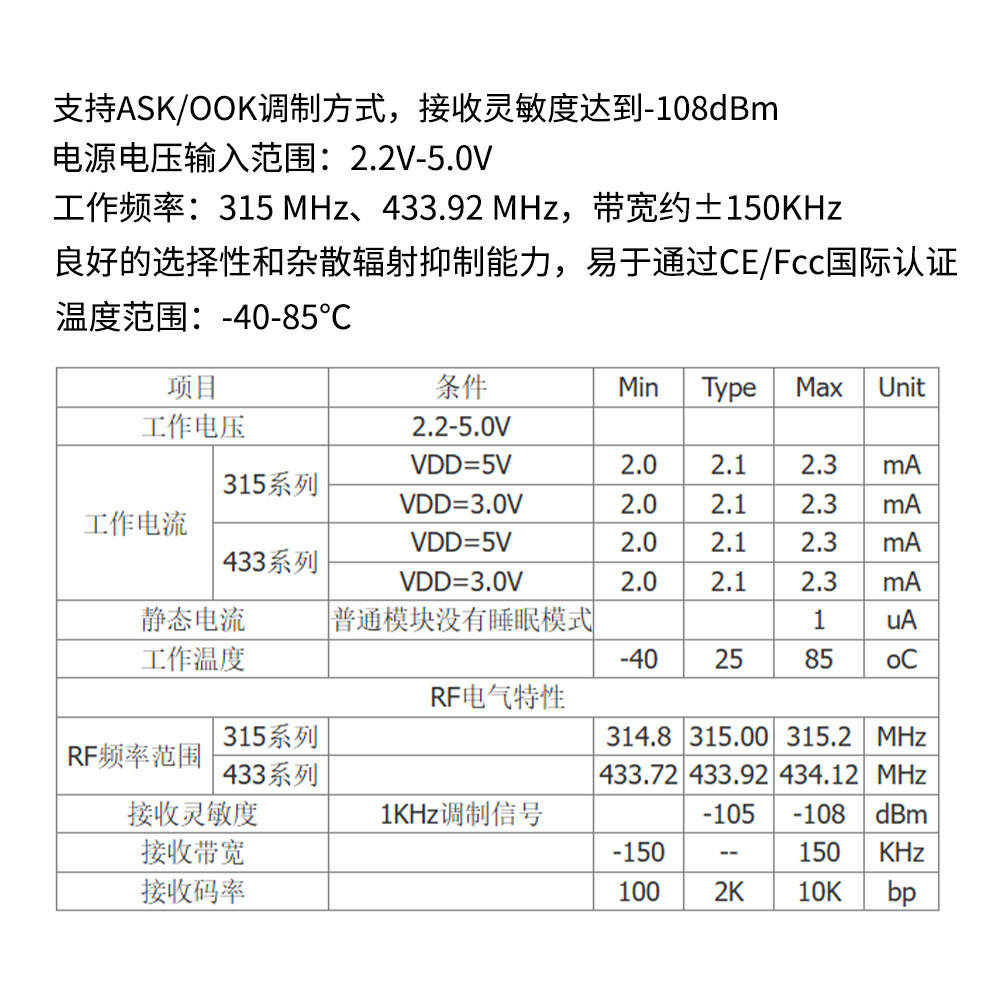

5、电气特性
|
项目 |
条件 |
Min |
Type |
Max |
Unit |
|
|
工作电压 |
2.2-5.0V |
|
|
|
|
|
|
工作电流 |
315系列 |
VDD=5V |
2.0 |
2.1 |
2.3 |
mA |
|
VDD=3.0V |
2.0 |
2.1 |
2.3 |
mA |
||
|
433系列 |
VDD=5V |
2.0 |
2.1 |
2.3 |
mA |
|
|
VDD=3.0V |
2.0 |
2.1 |
2.3 |
mA |
||
|
静态电流 |
普通模块没有睡眠模式 |
|
|
1 |
uA |
|
|
工作温度 |
|
-40 |
25 |
85 |
oC |
|
|
RF电气特性 |
||||||
|
RF频率范围 |
315系列 |
|
314.8 |
315.00 |
315.2 |
MHz |
|
433系列 |
|
433.72 |
433.92 |
434.12 |
MHz |
|
|
接收灵敏度 |
1KHz调制信号 |
|
-105 |
-108 |
dBm |
|
|
接收带宽 |
|
-150 |
-- |
150 |
KHz |
|
|
接收码率 |
|
100 |
2K |
10K |
bp |
|
6、天线
RX217A采用印制板天线，减少用户的外配天线的调试工作量。印制板天线可达距离80m(当发射功率为0dbm时)。若客用户需要更远距离，可以再外接2.8cm@433M/3.6cm@315M的天线。
（本产品并不包含天线。若需要我司配备天线，请联系客户服，单价需增加0.2元/PCS，且我司不提供焊接，由客户自行焊接）
7、注意事项
（1）该产品属CMOS器件，在储存、运输、使用过程中要注意防静电。
（2）器件使用时接地要良好。
（3）RF器件是电压敏感器件，如果供电不稳定或者纹波较大，请在电源输入端加入滤波，以保证供电电压不超过产品的最高工作电压。
Характеристики
бренд:
Цзинчуансин Микро
модель:
РХ217А.
Габаритные размеры:
25*9*1 мм
