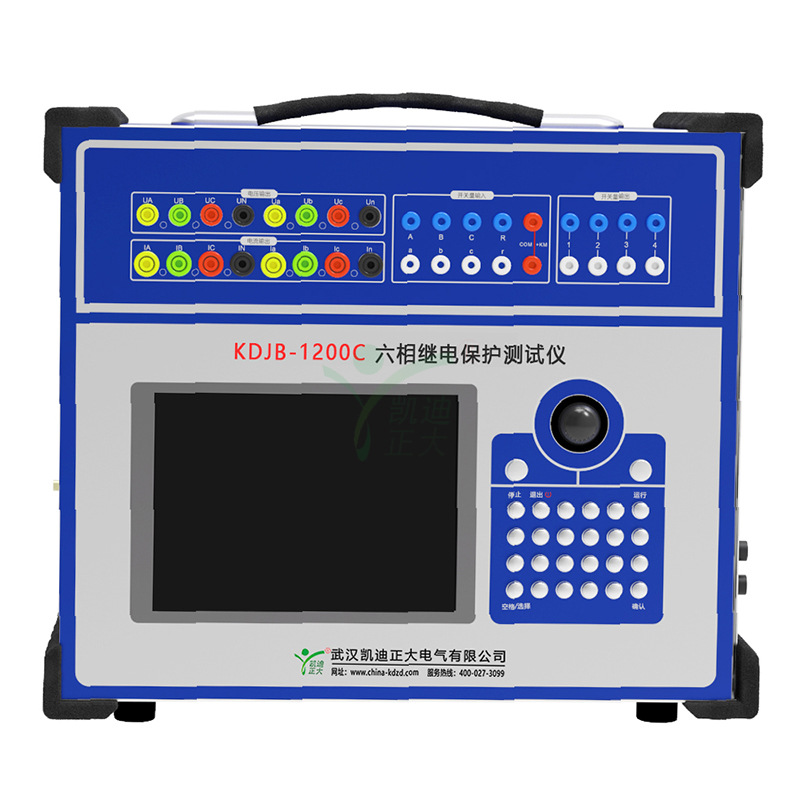

Шестифазный тестер релейной защиты, калибратор релейной защиты, микрокомпьютерный тестер релейной защиты.

Описание

功能与用途
可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

主要技术参数
交流电流输出：6路，每路30A / 450VA 六相并联180A
交流电压输出：6路，每路120V / 80VA 线电压240V
输出精度：0.2% （主量程范围内）
直流电流输出：3路，每路±10A/200VA
直流电压输出：3路，每路±160V/70VA
输出精度：0.5% （主量程范围内）
相 位：0~360°
相位精度： 0.2°
输出频率：0~1000Hz
频率精度： 0.001Hz
叠加谐波：0~20次
开 入 量：8路
开 出 量：4对
独立直流：DC110/220V，额定电流1.5A
尺 寸：396mm*354mm*178mm
重 量：17kg

技术特点
电压电流输出灵活组合：输出达6相电压6相电流，可组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式。

单机操作方便：装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置中文Windows平台操作软件。开机即可使用，操作方便快捷。

双操作方式：除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能一致，真正完整的双操作模式。

新型高保真线性功放：输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能佳。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流波形平滑精度优良。

高性能主机：输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

具有独立专用直流电源输出：设有一路110V 及 220V专用可调直流电源输出。

接点丰富：具有10个接点输入和4个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。

完善的自我保护功能：散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
