Тестер повреждений подземных кабелей и трубопроводов

Описание

BL-2008地下管线探测仪


地下电缆探测仪
带电电缆路径仪

开始之前 用户设置 1
第一章 概述 2
一、概述 2
二、功能特点 2
三、技术指标 3
四、设备配置 4
第二章 发射信号的一般方法 5
一、直连法 6
二、卡钳耦合法 9
三、辐射感应法 12
第三章 电缆探测的信号发射方法 14
一、非运行电缆的信号发射方法 15
二、运行电缆的信号发射方法 19
第四章 管线探测 22
一、管线跟踪（路径查找） 22
二、区域探查 27
三、精确定位 28
四、深度测量 29
第五章 电缆鉴别（选配功能） 32
一、卡钳智能鉴别 33
二、卡钳电流测量 37
三、听诊器鉴别 37
第六章 管线接地故障定点（选配功能） 39
第七章 电缆低阻和断线故障定点 44
一、相间短路故障定点 45
二、相对铠装故障定点 46
三、断线故障定点 47
四、无铠装电缆相对地故障的定点 49
第八章 维护和质保 50

开始之前 用户设置

本设备适用于不同的国家和地区，为适应不同的电网工频频率和深度单位，需要在开始使用之前对接收机进行必要的用户设置。

1、若非订货时指定，出厂默认工频为50Hz，深度单位为m（米）。
2、若需更改，则如左下图所示，在接收机关机状态下，同时按住标定键 和测量键 不要松开，再按住开关/静音键 不要松开，可以看到接收机开机并显示欢迎界面，三个按键仍然不要松开，直至约2秒后显示用户设置界面，此时可以松开按键。用户设置界面如右下图所示：

3、按标定键 ，可以将Power Freq（工频频率）设置为50Hz或60Hz。
4、按测量键 ，可以将Depth Unit（深度单位）设置为m（米）或 ft（英尺）。
5、设置完成后，长按开关/静音键 关机，设置完成。
6、本设置只需进行一次，设置内容关机不丢失。如以后使用中发生错误，可以再次进行。

第一章 概述
一、概述
管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

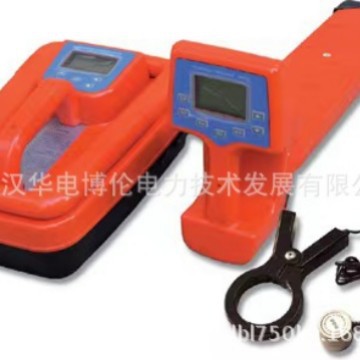

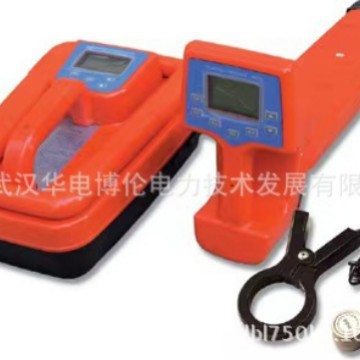

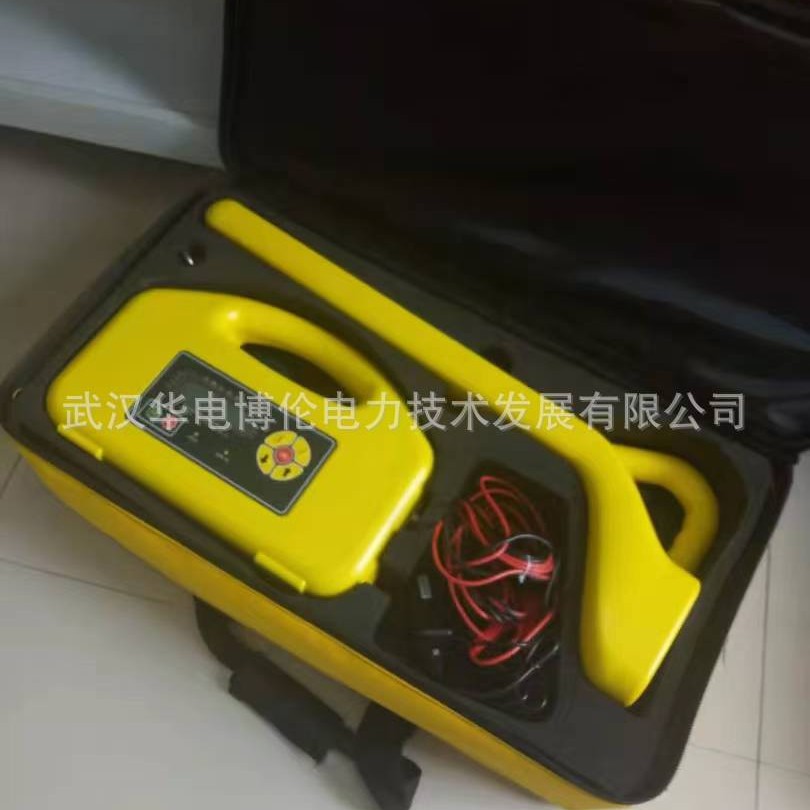

图1-1-1 仪器外观
二、功能特点
罗盘显示：直观显示管线位置。
左右指示：左右箭头显示管线位置。
跟踪正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。
实时进行深度和电流测量。
历史曲线显示：直观显示信号变化情况。
唯一性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果，听诊器（选配件）鉴别在不方便使用卡钳时使用。
接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
多种探测频率：主动探测和被动探测。
发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。
内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
机壳坚固、质轻便携。

三、技术指标
发射机：
1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。
2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。
3.输出功率：最大10W，10档可调，自动阻抗匹配。
4.直连输出电压：最高150Vpp。
5.过载和短路保护。
6.人机界面：128×64点阵液晶显示器。
7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

接收机：
1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2.接收频率：
主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。
工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。
射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。
3.管线探测模式：宽峰法、窄峰法、音谷法。
4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5.人机界面：320×240点阵液晶显示器。
6.内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。

其他：
1.体积：发射机270×220×85mm，接收机700×270×120mm。
2.质量：发射机2.2kg，接收机2.2kg。
3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。

四、设备配置
1、发射机

图1-4-1 发射机整体 图1-4-2 发射机键盘
1.LCD显示器
2.键盘
3.输出插座
4.充电插座
5.开关键
6.频率减小键
7.频率增大键
8.输出水平减小键
9.输出水平增大键
2、接收机

图1-5-1 接收机整体 图1-5-2 接收机键盘
1.LCD显示器
2.键盘
3.增益调节旋钮
4.充电插座
5.附件输入插座
6.开关/静音键
7.模式键
8.频率减小键
9.频率增大键
10.标定键
11.测量键

3、标配附件
序号 名称 图样和说明 数量
1 发射机直连输出线缆 1
2 接地钎 2
3 接地延长线 1
4 充电器 标配两只，发射机接收机可单独充电 2

4、选配附件 （订货时须特别指定，未指定默认不选配）
序号 名称 图样和说明 备注
1 接收机附件连接线缆
（蓝色6芯插头弹簧线）
2 发射机附件输出线缆
（红色5芯插头）
3 发射卡钳
4 接收卡钳
5 A字架

第二章 发射信号的一般方法

发射机对管线发射信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。

一、直连法
直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。
发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，最后返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。
相比于其他方法，直连法能够得到最大的发射电流，所以在条件允许的情况下，应尽量采用直连法。

l 接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。

l 不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。

l 接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。

l 确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。

l 管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。
