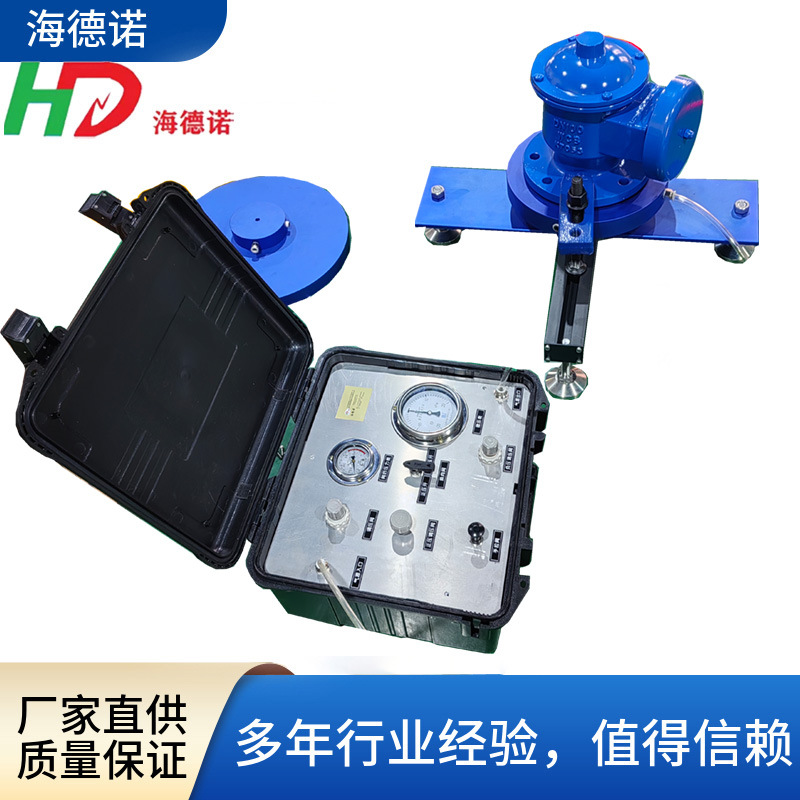

Калибровочное оборудование для дыхательных клапанов Hydeno, испытательный стенд для дыхательных клапанов, испытательный стенд для безопасных дыхательных клапанов

Описание

一.呼吸阀校验台应用范围

国标及美标呼吸阀，老式螺纹连接，新式法兰连接，法兰或螺纹连接均可。能满足呼出压力及其密封性，吸入压力及其密封性的校验。广泛应用于呼吸阀制造厂家出厂试验和使用单位维护呼吸阀。

二.呼吸阀校验台特点

1、外形美观大方、结构合理紧凑、技术，测量精度高、范围宽，稳定可靠，具有良好的控制性和可操作性，整体处于国内技术水平。

2、校验台可轻松检出呼吸阀的吸入、呼出的压力值是否符合标准（目前国标SY/T0511-1996标准），判定呼吸阀是否合格。

三.校验台参数

1、校验通经：DN10～DN250的各类呼吸阀(可以根据实际情况定制)。

2、调校压力范围：呼出压力为：0 Pa～150kPa；吸入压力为：-50kPa～0 Pa（一般呼出为6-8KPA ，吸入-2-3KPA）。

3、装卡力：气压自动装卡，根据呼吸阀口径及呼出、吸入压力确定。一般控制在100—800N范围内。

4、工作介质：氮气、空气（除尘脱水）。

5、适用电源：220V，50Hz。

6、温度范围：－20℃~＋60℃。

四.呼吸阀校验台原理

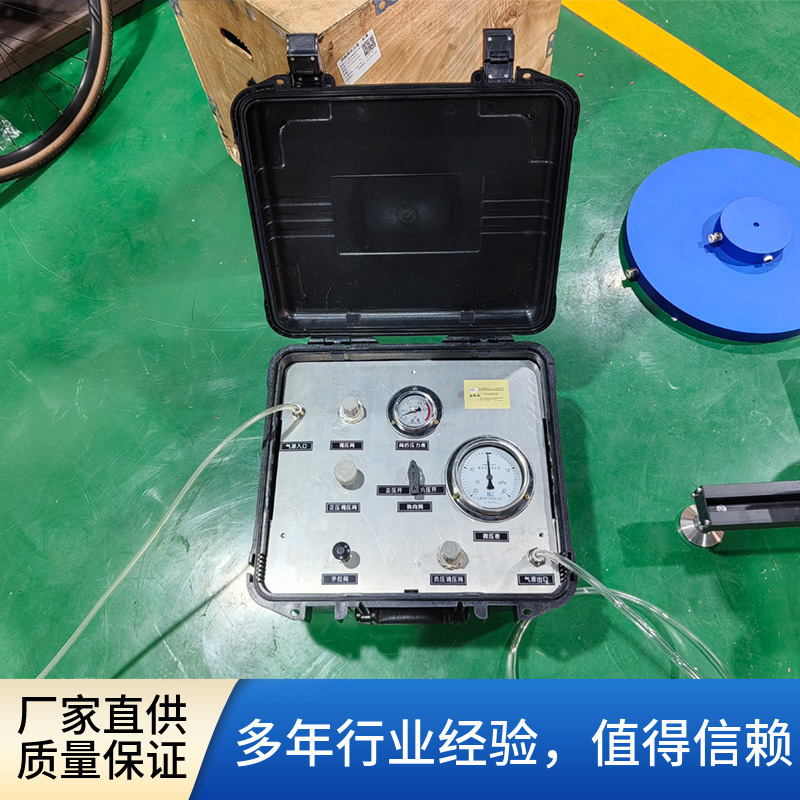

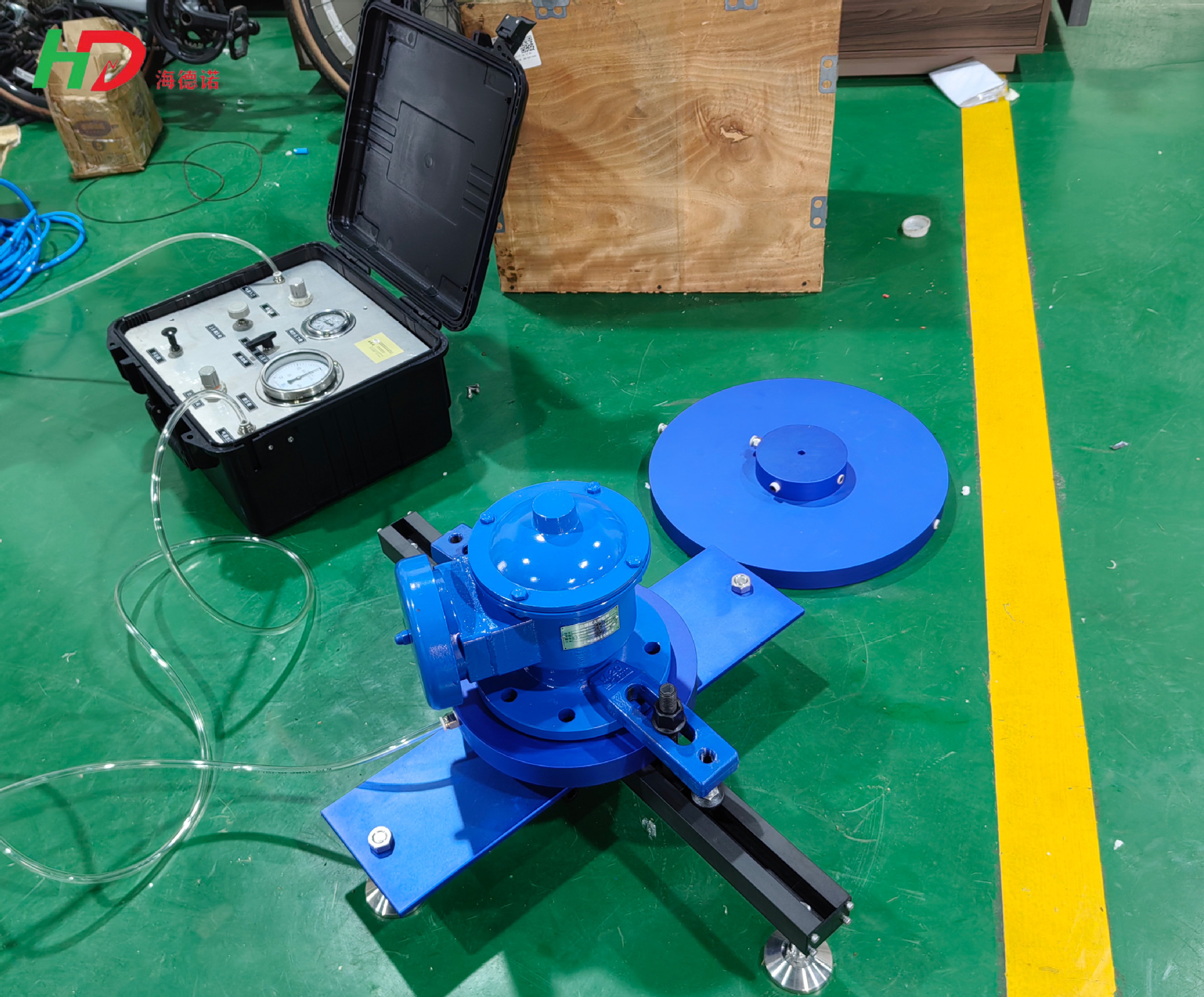

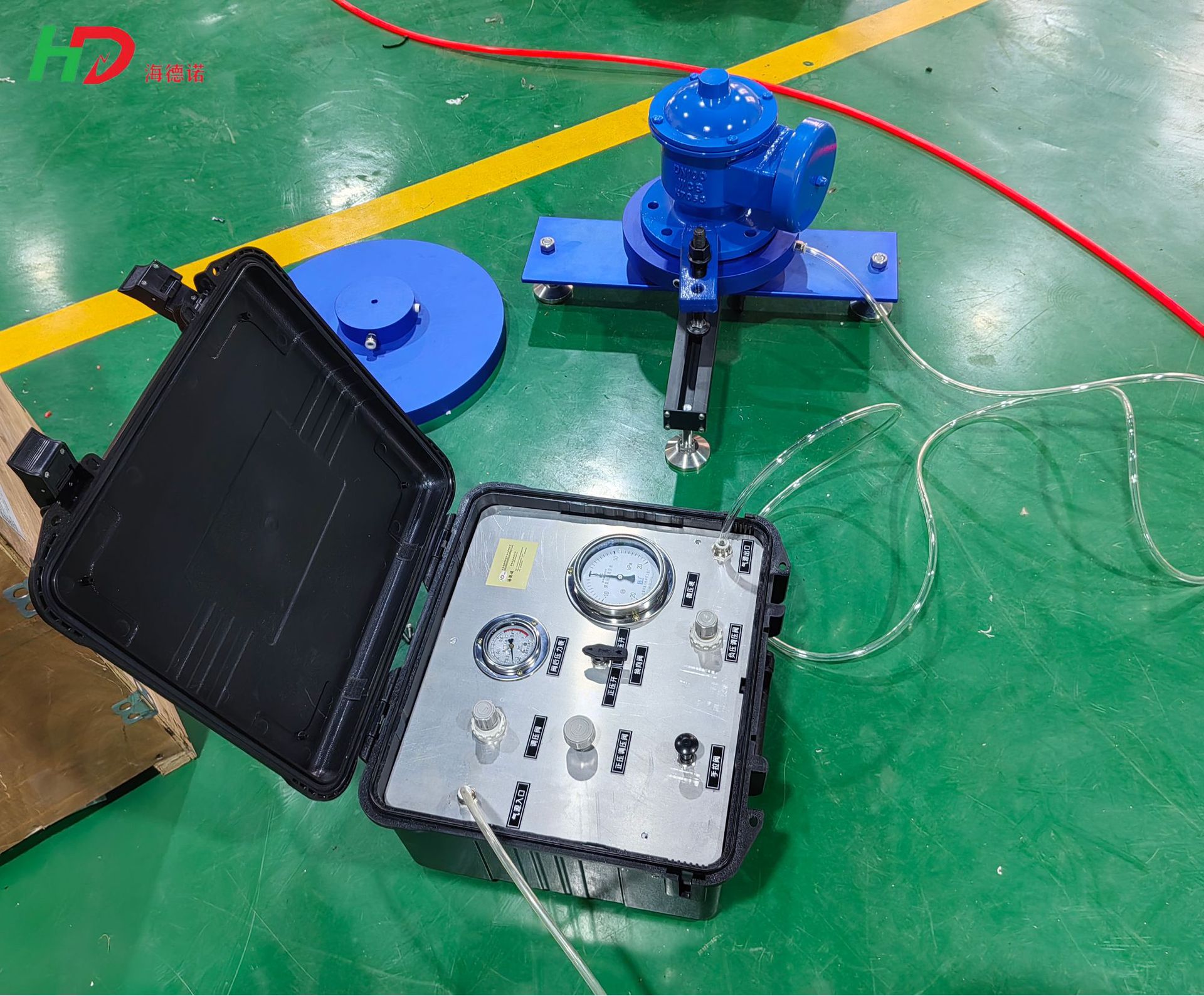

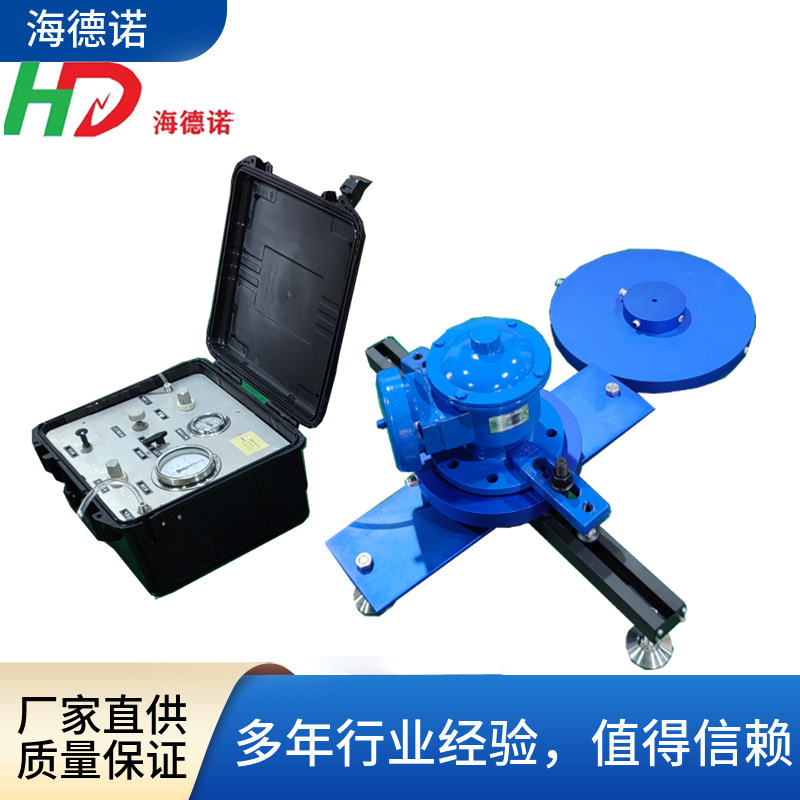

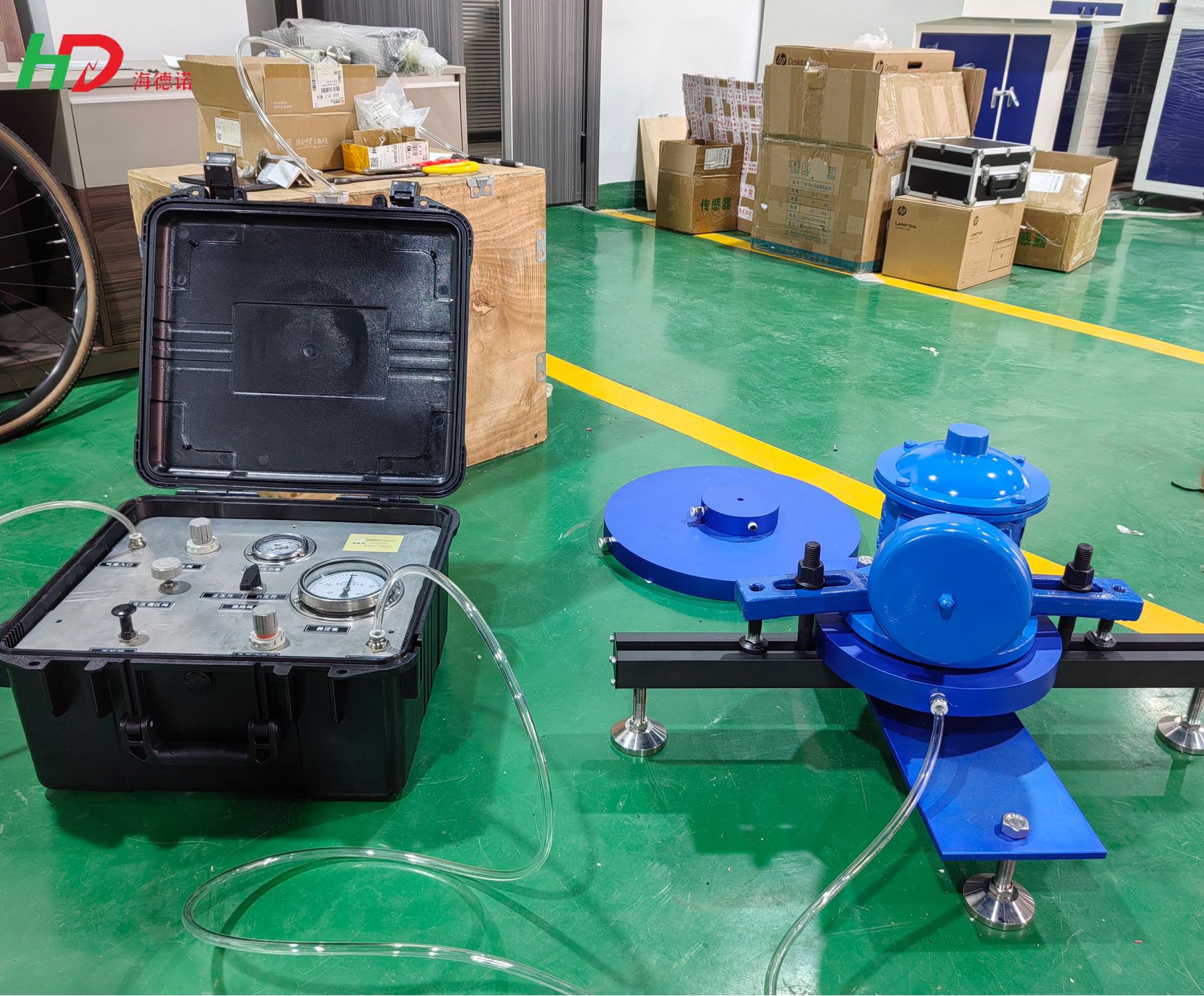

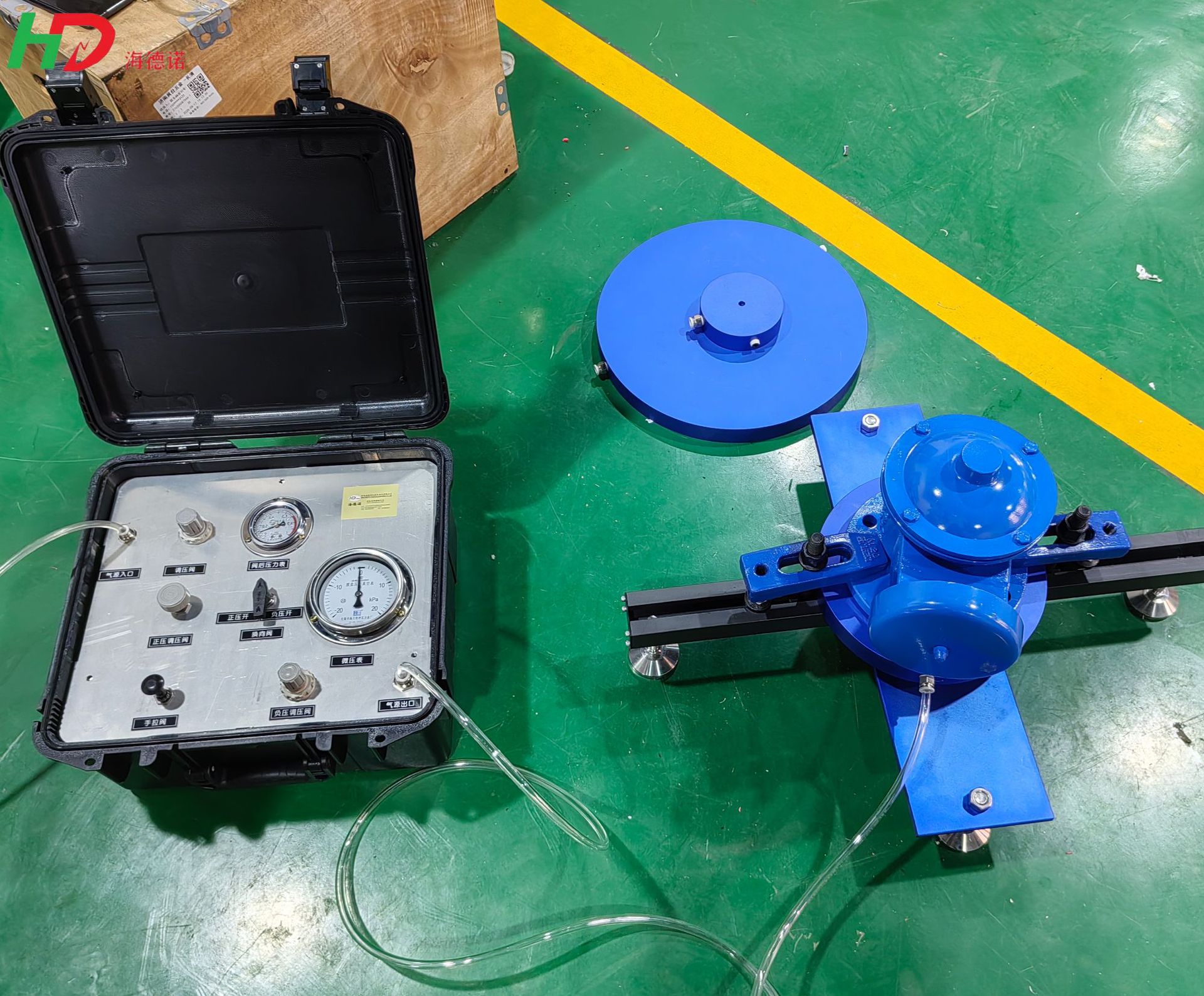

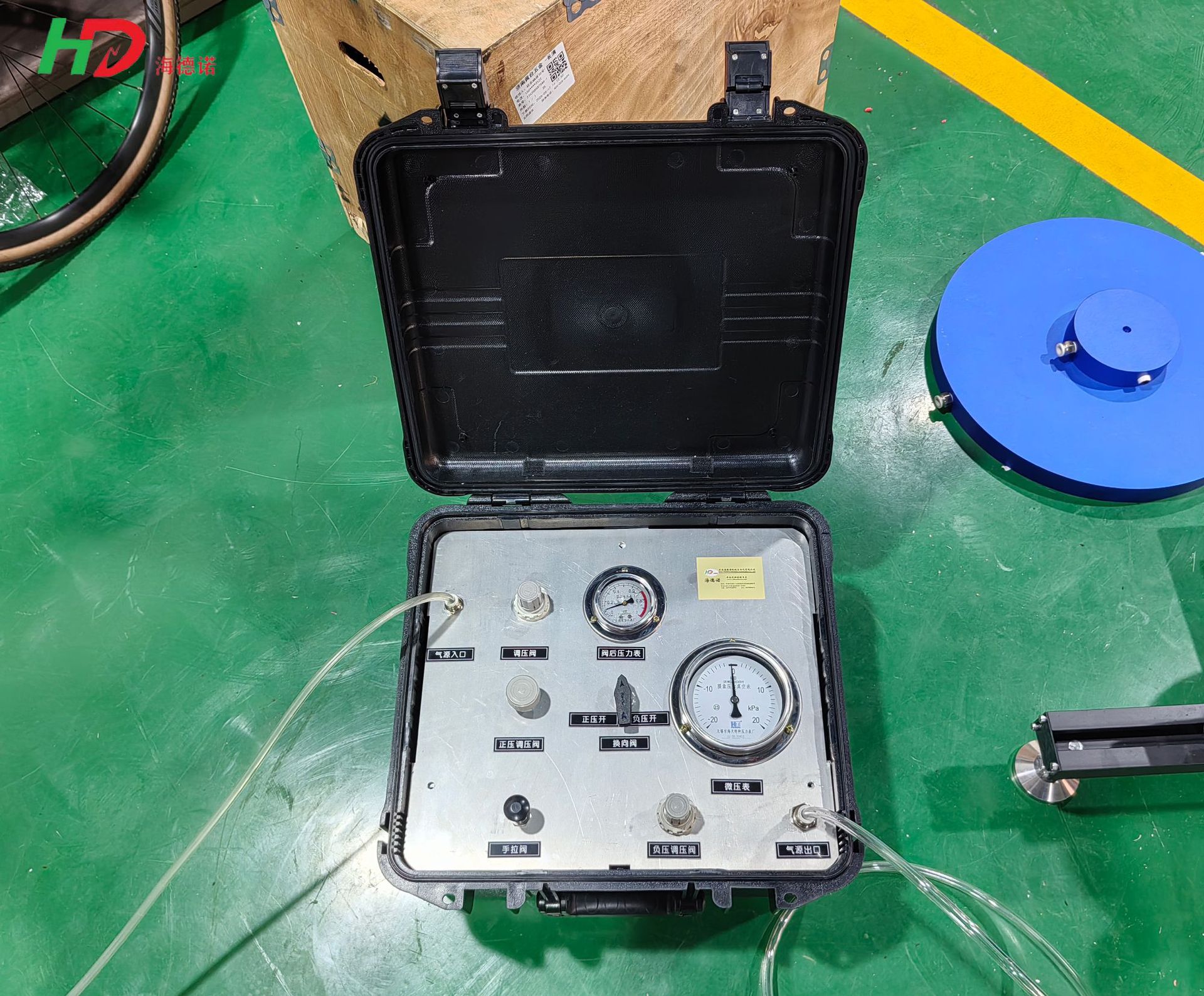

呼吸阀检测仪由真空泵、空气泵、检测面板、控制阀门和检测平台组成。利用真空泵得到负压压力来检测呼吸阀的吸入开启压力，利用空气泵得到正压压力来检测呼吸阀的呼出开启压力，从而检出呼吸阀的吸入、呼出的压力值是否符合标准（目前国标SY/T0511-1996标准），判定呼吸阀是否合格。

五.主要功能及特点

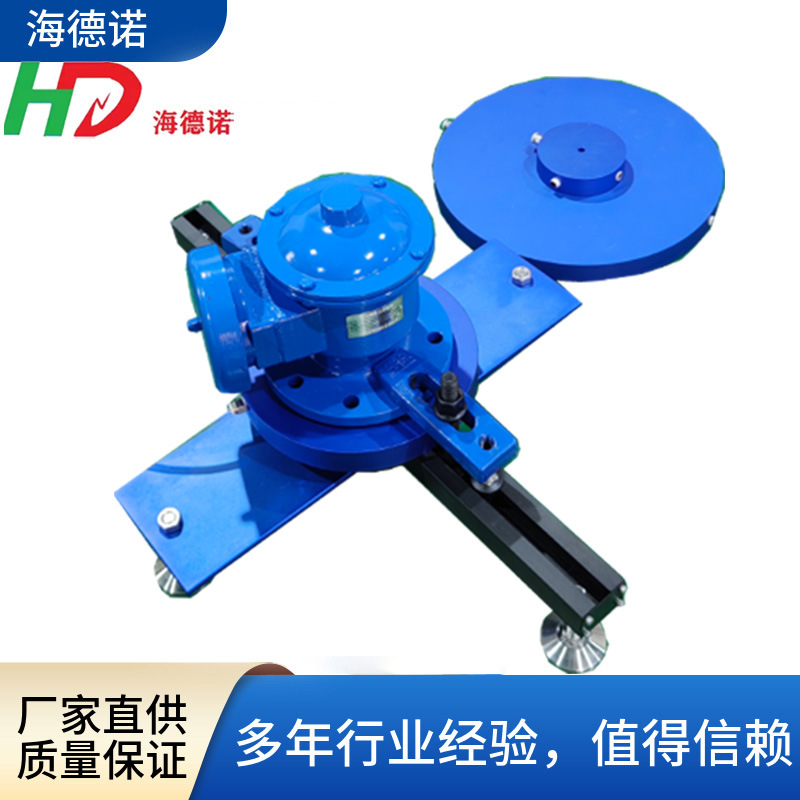

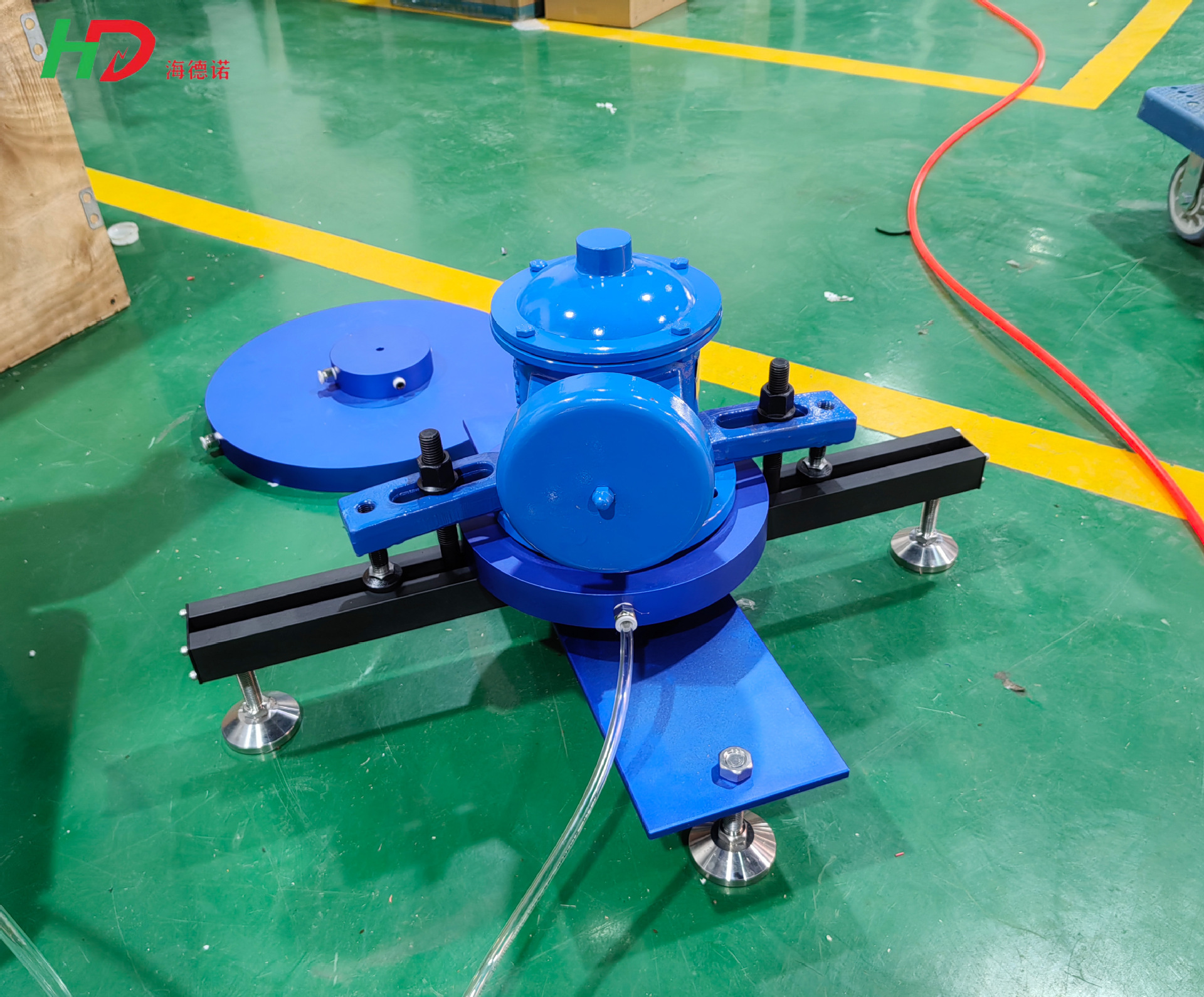

由检测控制部及自动装部构成，自动装夹部由气动夹紧装置、夹紧台座构成，检测控制部包括氮气瓶、若干减压阀、压力表及电磁阀。由真空泵的两接头检测正压与负压，抽真空为正压，排气为负压。真空泵为联旋片式真空泵，并利用氮气对待测呼吸阀进行控制定位及夹紧。结构合理紧凑、技术、测量精度高、范围广、稳定可靠，具有良好的控制性和可操作性，且结构简单、实用、成本低、效果好，为呼吸阀制造生产厂家和使用单位提供的便利和服务。座体下端设有连接端。呼吸阀通过连接端与贮罐密封可拆卸连接，可将呼吸阀方便的组装或拆卸。当贮罐内气压过大时，贮罐内压力将球体上压，呼气弹簧压缩，贮罐内气体由阀体下侧的呼气孔排出，然后再由阀体侧壁的通气孔排出到筒体内，***后由座体的通气孔将气体排出；当贮罐内气压过小时，阀体由于压力作用下移，外界气体由阀体侧壁上的通气孔进入贮罐内。
