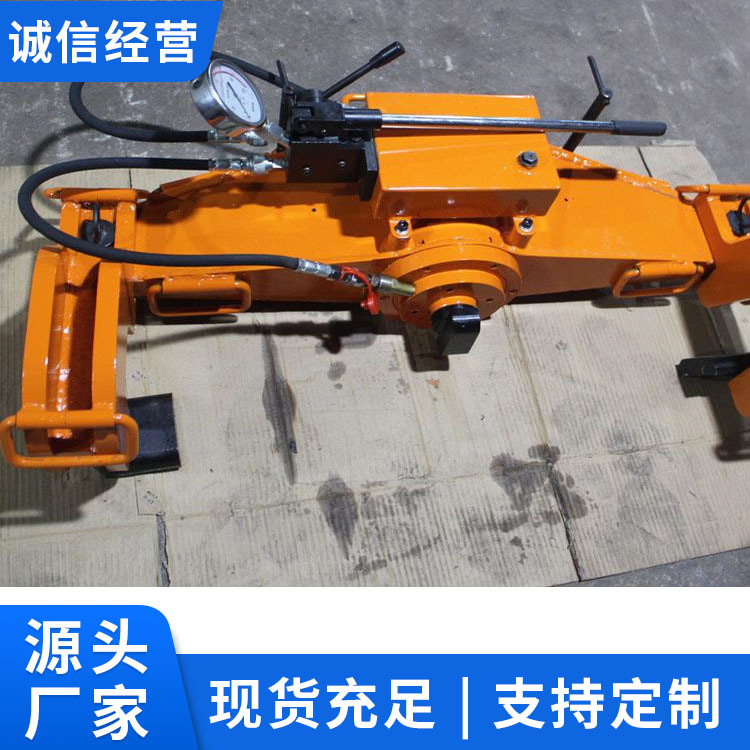

YZG-550 Устройство с двойным крюком и прямой рейкой Подходит для заводского самодействующего устройства с двойным крюком и прямой рейкой YZG-550.

Описание

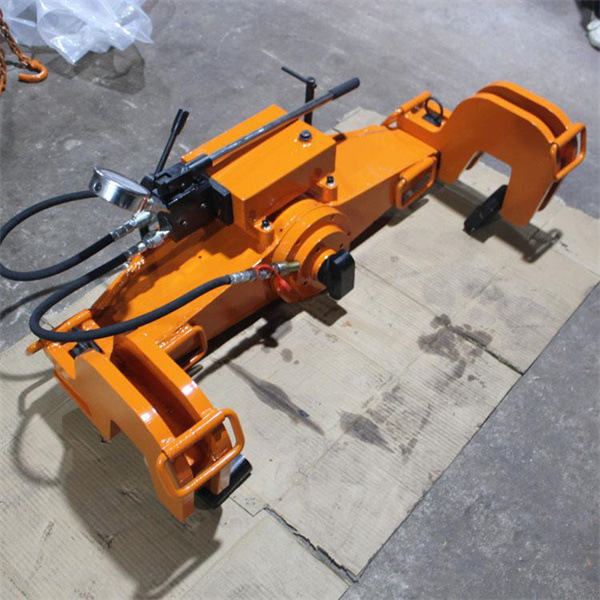

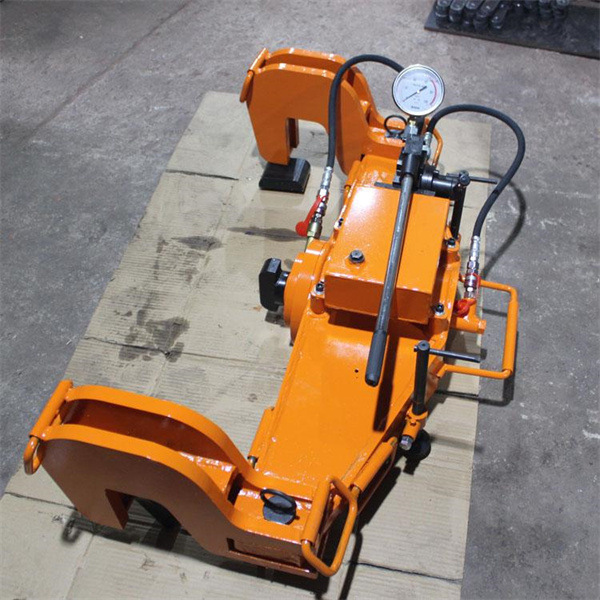

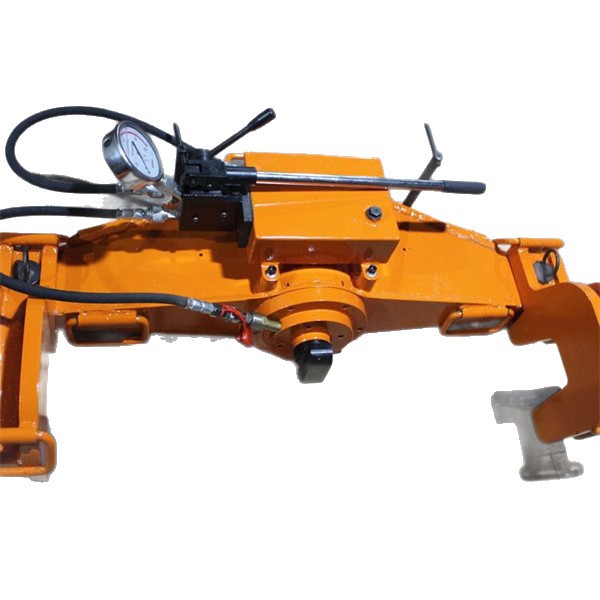

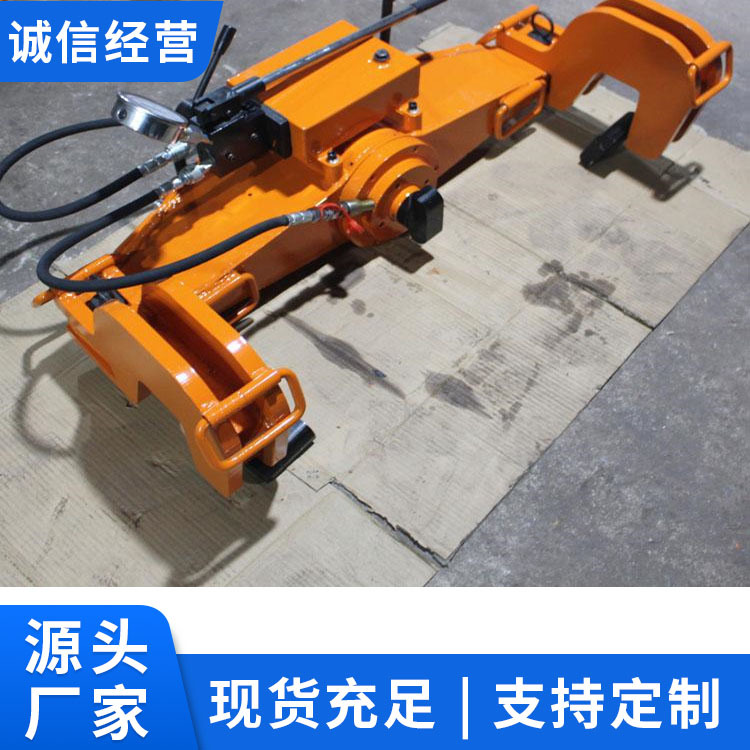

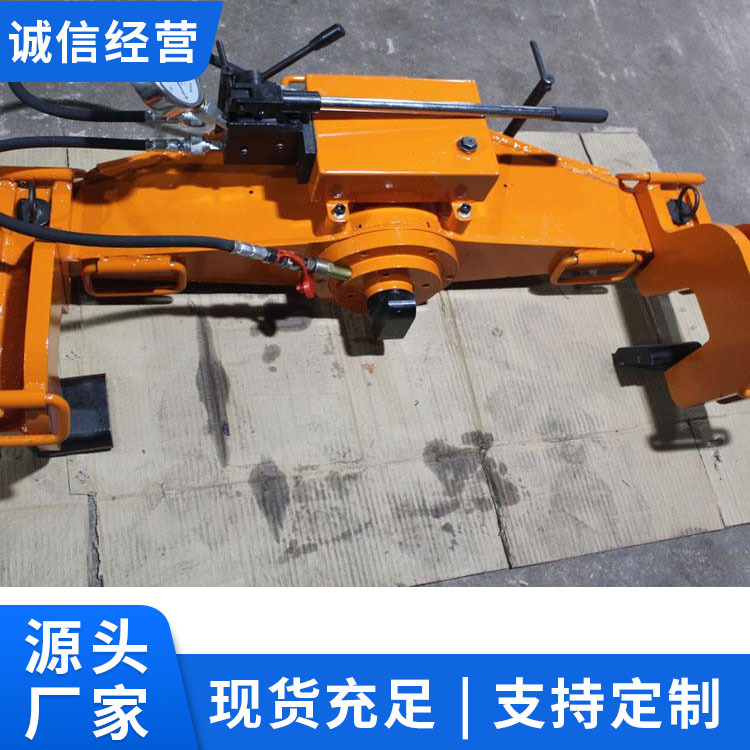

YZG-550双钩直轨器适用范围

YZG-550型双钩直轨器是对线路上43kg/m--75kg/m轨、AT轨、尖轨水平方向进行调直（或弯曲）的手动液压专用工具。具有性能可靠、结构紧凑、重量轻、拆装方便。

YZG-550型双钩直轨器主要技术参数

1、额定直轨力：550kN

2、系统额定工作压力：57MPa

3、工作活塞行程：120mm

4、空载效率：1.5mm/次

5、主梁质量：75kg

   钩梁质量：25.5kg

   泵    站：14kg

   其它附件：9.5kg

6、外廓尺寸：1150×700×400mm

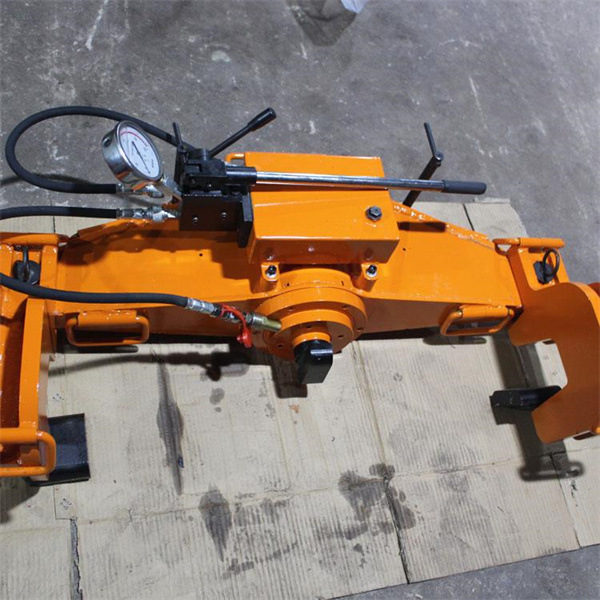

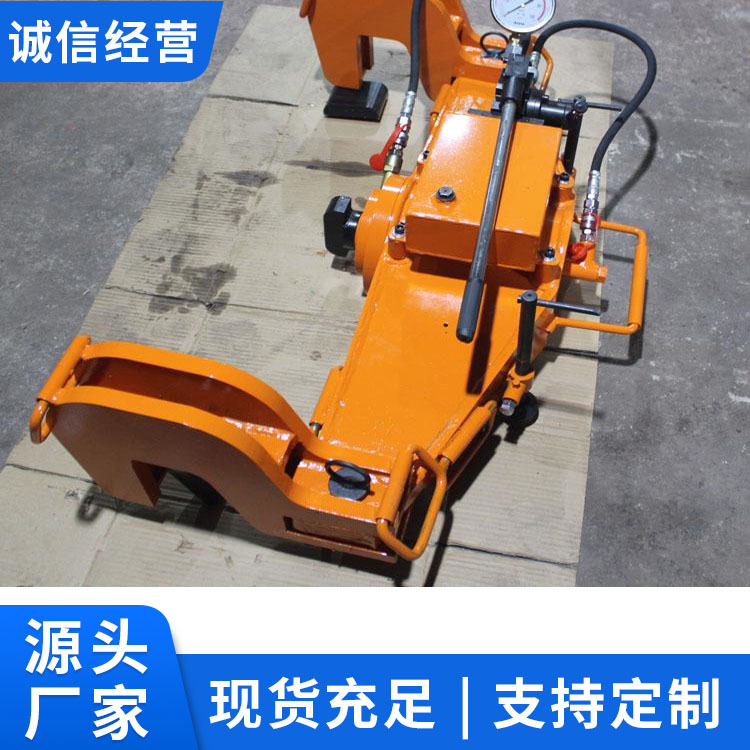

YZG-550型双钩直轨器基本结构与工作原理

基本结构：

机体部分由高强度合金结构材料焊制成型。该机结构型式为分体式。由液压动力动力部份、直梁、钩梁、连接附件组成。

 1柱塞泵、2手压把、3压力表、4换向阀、5高压胶管、6油箱、7直轨工作油缸、8直梁、9钩梁、10支承座11直梁顶头、12钩梁顶头

工作原理：

通过直梁与钩梁固定到钢轨上，再由液压泵站进行驱动，驱动直梁上的直轨油缸，控制油缸伸出与缩回，从而达到直轨的目的。

YZG-550型双钩直轨器操作规程

1、作业前：

(1)、液压油的选择应根据使用地区的气候条件来确定。一般夏季选68#抗磨液压油，冬季选32#抗磨液压油为宜。油箱内油面高度是应达到油箱容积的2/3；

（2）、各连接紧固件是否松动、渗或漏油。

（3）、往复摆动操纵杆，扳动换向阀，使柱塞泵连续工作（吸、压油），将高压油压入工作油缸无杆腔内，使活塞杆外伸，再反方向扳动换向阀，往复摆动操纵杆，使柱塞泵连续工作（吸、压油），将高压油压入工作油缸有杆腔内，使活塞杆缩回，检查柱塞泵动作是否灵活可靠。

2、调直或弯曲作业：

（1）、先找出被调直或弯曲钢轨的失矩点，标明调直或弯曲的位置和方向。

（2）、松开要调直或弯曲侧的轨枕螺栓和扣件。

（3）、将直梁顶头对准要校直的失矩点，用支承座支承好，再将钩梁与直梁连接好（根据轨型，把钩梁顶头与钩梁和钢轨连接好，），然后把手动液压泵站与直梁工作油缸连接好，按照作业方向，扳动换向阀，往复摆动操纵杆，把高压油压入工作油缸内，从而实现钢轨调直或弯曲的目的（根据工用压力、钢轨的变形量和保压时间，确定直轨量）。

（4）、通常调直或弯曲钢轨一次作业即可完成。如果一次未达到调直或弯曲钢轨的要求，可采用多次作业来确保直轨量。

3、作业完毕：

（1）、反方向扳动换向阀手柄，往复摆动操纵杆，待油缸完全复位后，取下销子、钩梁、直梁、及手动液压泵站。

（2）、作业完毕后，将直轨器下道至限界外。
