Описание

NQG-Ⅱ型内燃切轨机产品介绍

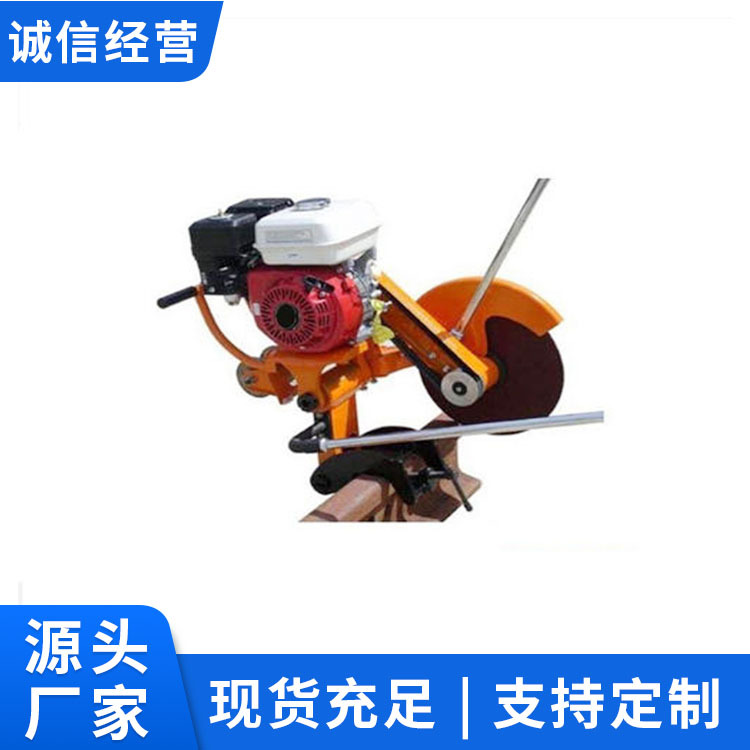

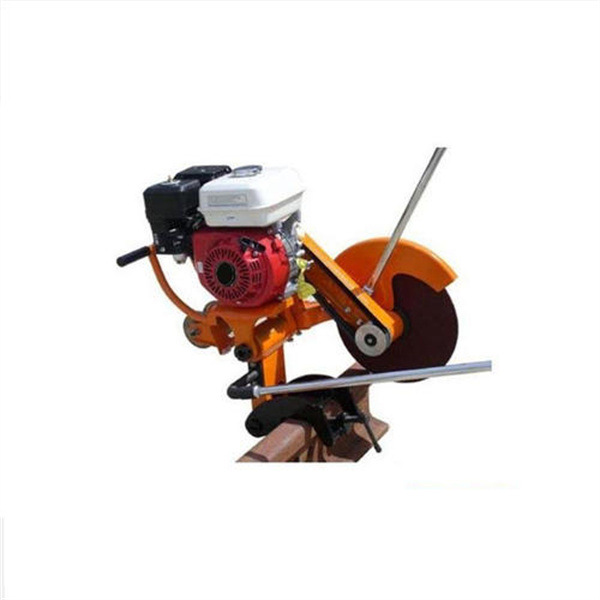

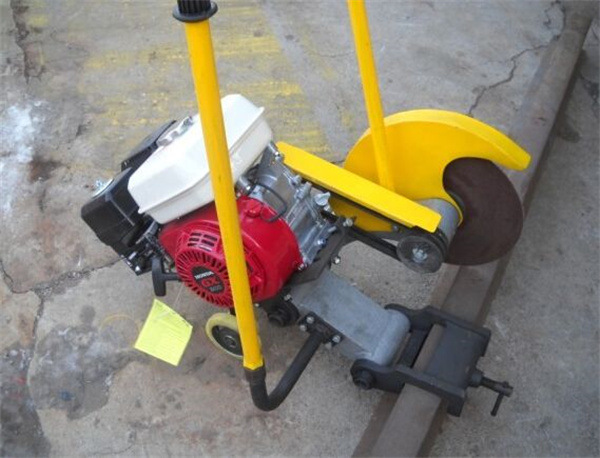

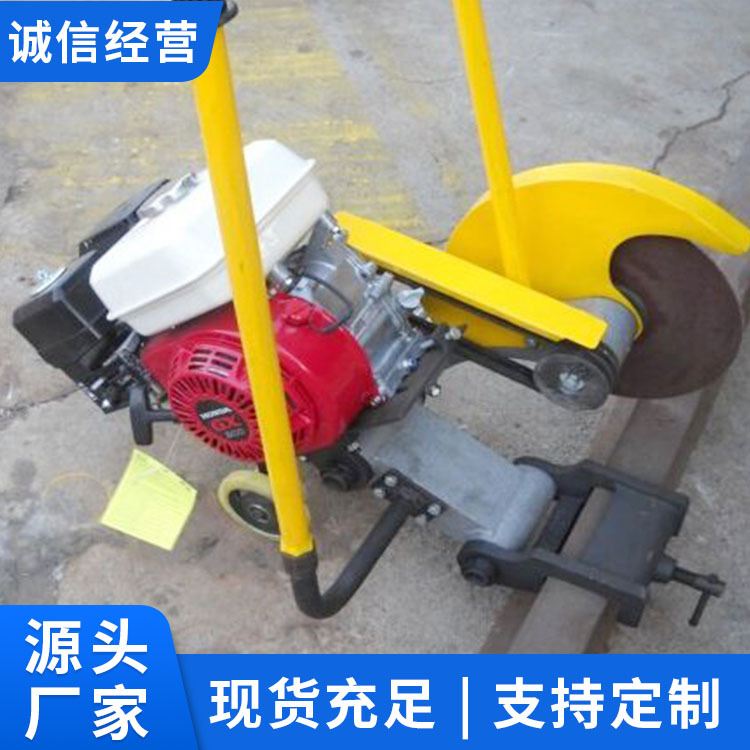

NQG-Ⅱ型内燃切轨机根据现场施工单位实际要求，大大减轻重量，提高切割速度，自行开发的新一代内燃切轨机；是铁路工务.桥梁.线路大修等部门理想的钢轨切割工具。它适用于铁路的铺设，线路的维修.抢修.特别是没有电源的地段和区间的切轨作业。可适用于各种规格钢轨，特别适用于60kg/m以上重轨。

NQG-Ⅱ型内燃切轨机产品优势

1.NQG-Ⅱ型内燃切轨机采用进口汽油发动机。发动机功率6.5马力（相当于4kw）
2.NQG-Ⅱ型内燃切轨机采用皮带传动方法，与摇摆式机架大限度的发挥切割功率。转速快.效率高。
3.NQG-Ⅱ型内燃切轨机设计，结构合理，维修方便，易保养，体积小，重量轻。
4.NQG-Ⅱ型内燃切轨机采用钩型装卡，装卸灵活，工作平稳。地面与钢轨两种方式行走，移动方便，转运灵活。5.本机切割速度快，表面无烧兰烧伤现象

NQG-Ⅱ型内燃切轨机工作原理：

依据无齿锯切削原理，利用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨进行切割。薄片砂轮回转平面与钢轨断面接触长度较小，从而减少薄片砂轮的磨耗，提高薄片砂轮利用率及工作效率。
1、主运动：由发动机经离合器、驱动V带传动使主轴（薄片砂轮）回转。
2、进给运动：利用切割臂与摆臂的相对摆动，靠切轨机的自重来实现薄片砂轮的进给切削运动。切割臂主轴薄片砂轮回转面在摆臂（卡轨机构）中心平面旁侧，并悬臂较长，因此锯片可切到钢轨底。
NQG-Ⅱ型内燃切轨机基本结构：
1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。
2、摆臂、切割臂、皮带轮为铸造铝合金结构，质量轻、强度高。
3、装夹机构具有防脱轨功能，切轨机安放在钢轨上，切轨机重心与钢轨中心轴线重合，即使旋松夹紧螺杆，切轨机不发生倾斜。
4、内燃机座为分体式铸造铝合金，减轻重量。
5、走行机构增设辅助轮，在地面推行时平稳。

NQG-Ⅱ型内燃切轨机参数

汽油机功率：5.5马力、6.5马力（日本本田）
主轴转速：3200r/min
切割范围：43-75kg/m
切面垂直度：≤0.5mm
切割砂轮片：∮400×∮32×4
砂轮片利用率：43kg/m钢轨使用6-7次
                           50kg/m钢轨使用5-6次
                           60kg/m钢轨使用4-5次
外型尺寸：500×500×600(mm)

整机重量：42kg
