                                                                  高频微波信号发射器的功能和应用
信号发生器作为电子测试与研发的核心工具，如同电子世界的 “信号心脏”，为各类电子设备和系统注入 “生命之源”。同步天下牌的SYN5659型射频信号发生器，凭借各自独特的频率特性和功能优势，在通信、雷达、电子制造等领域发挥着不可替代的作用。本文将探讨该款微波信号发射器的运行模式、幅度范围、扫频功能等核心特点进行讲解。​
一、SYN5659型微波号发生器运行模式
SYN5659型射频信号发生器也称之为毫米波信号发生器，频率范围0.001Hz起步，最高可到60GHz。他的运行模式主要分为连续波和扫频功能，二者如同 “精准狙击” 与 “全面扫描”，满足不同的测试需求。​
连续波：也称之为单频模式，输出固定频率的信号，适用于测试设备在特定频率下的性能，如验证接收机对某一通信频段的接收灵敏度，或检测滤波器在特定频率的插损，为单点性能测试提供稳定、纯净的信号源。​

扫频模式：包括单次线性、单次对数、连续线性和连续对数等多种方式。​
单次线性扫描：以均匀的频率间隔完成一次扫频，适合快速检测滤波器通带特性、放大器在某频段的增益均匀性等，如工厂对新生产滤波器的快速抽检。​
单次对数扫描：按对数规律变化频率，在宽频段测试中，既能保证低频段的高分辨率，又能快速覆盖高频段，常用于对宽频段设备的初步性能评估，如超宽带通信接收机的摸底测试。​
连续线性扫描：持续循环的线性扫频，适用于长时间监测设备性能稳定性，如测试功率放大器连续工作时的增益漂移情况。​
连续对数扫描：循环的对数扫频，在宽频段老化测试、复杂电磁环境模拟等场景中发挥优势，可兼顾高低频细节，长期监测设备在不同频率下的性能衰减趋势。​

二、射频信号发生器的幅度范围
毫米波信号源的幅度范围是信号强度的 “调控密码”。SYN5659型射频信号发生器的幅度范围（如 - 45dBm ~ +10dBm）对测试结果有着决定性影响，它如同信号强度的 “调控密码”，决定着测试的准确性和有效性。​
测试覆盖能力：若被测设备需要特定幅度的信号进行测试，幅度范围不足将无法覆盖低电平（如微弱信号检测）或高电平（如大功率器件耐受测试）需求，导致无法全面评估设备性能。​
信号适配性：不同测试场景对信号幅度要求各异。通信系统接收灵敏度测试需极小幅度信号模拟远距离弱信号，而发射机功率测试则需要高幅度激励信号，合适的幅度范围才能精准模拟实际场景。​
动态范围测试：通过调节幅度范围，可测试被测设备在不同幅度输入下的响应，评估其动态接收能力，幅度范围的精度直接影响动态测试的跨度与准确性。​
测量准确性：幅度范围匹配测试需求时，结合高精度的幅度分辨率（如 0.5dB），能精准控制和测量信号幅度；若范围不当，信号过强会使设备饱和失真，过弱则易被噪声淹没，干扰测试结果判断。
系统兼容性：在测试系统中，射频信号发生器的幅度范围需与其他仪器适配，否则可能损坏仪器输入或无法有效测量，破坏系统测试条件。​

三、扫频功能：频段特性的 “探索利器”​
扫频功能是射频信号发生器的重要特性，它通过在设定频率范围内自动连续改变输出信号频率，成为探索设备频段特性的 “利器”。其实现依赖于频率合成与控制模块，利用锁相环（PLL）、直接数字合成（DDS）等技术，精确控制频率输出，并通过扫描模式控制和幅度稳定机制，确保频率变化过程中的准确性和稳定性。​

在实际应用中，扫频功能主要用于频率特性测试和系统带宽与匹配性分析。测试滤波器时，扫频信号可覆盖其通带及阻带，直观呈现频率选择性；评估放大器时，能检测其增益平坦度和非线性失真随频率的变化。此外，扫频信号还可用于测量射频电路或系统的带宽，分析其在不同频率下的匹配性，为系统优化提供关键数据支持。​
四、微波信号发生器的应用
微波射频信号发生器在多领域发挥关键作用，是电子技术发展不可或缺的工具。
在通信领域，它用于 5G、Wi-Fi 等通信设备的研发与测试，模拟基站信号或终端信号，检测设备在不同频段和调制方式下的性能。在雷达系统中，通过生成特定频率的射频信号，模拟目标回波，帮助调试和评估雷达的探测距离、分辨率等指标。广播电视行业，利用射频信号发生器模拟发射信号，进行传输链路测试和设备校准。

在科研领域，它是研究人员的得力助手，可用于太赫兹波谱研究、量子通信实验等前沿课题，探索电磁波与物质的相互作用。教育领域，学生通过操作射频信号发生器，直观理解射频原理和信号处理方法，提升实践能力。此外，在航空航天、物联网等新兴领域，射频信号发生器也承担着设备测试、协议验证等重要任务 。
四、小结

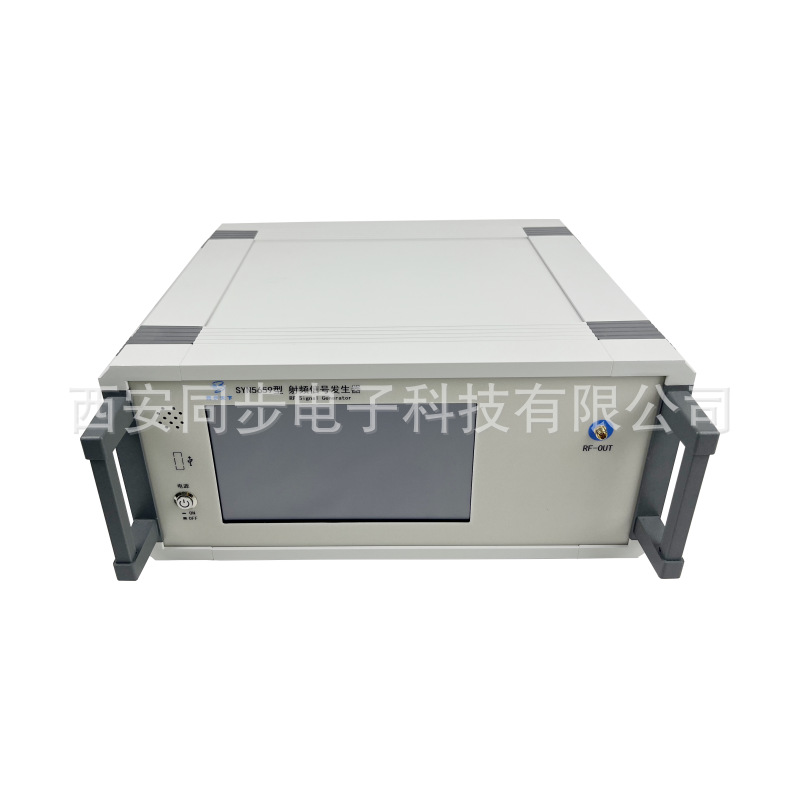

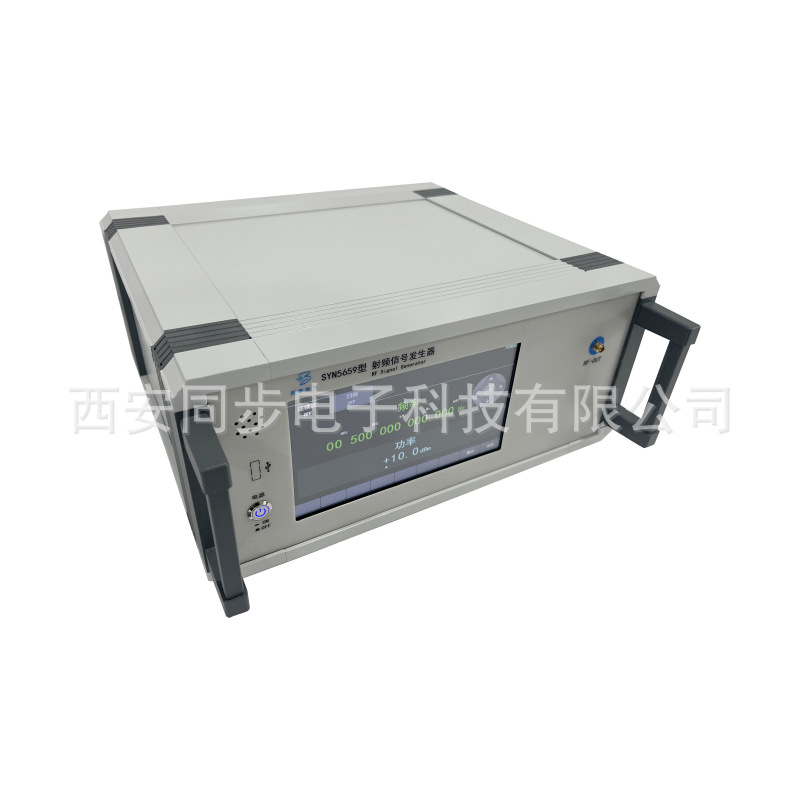

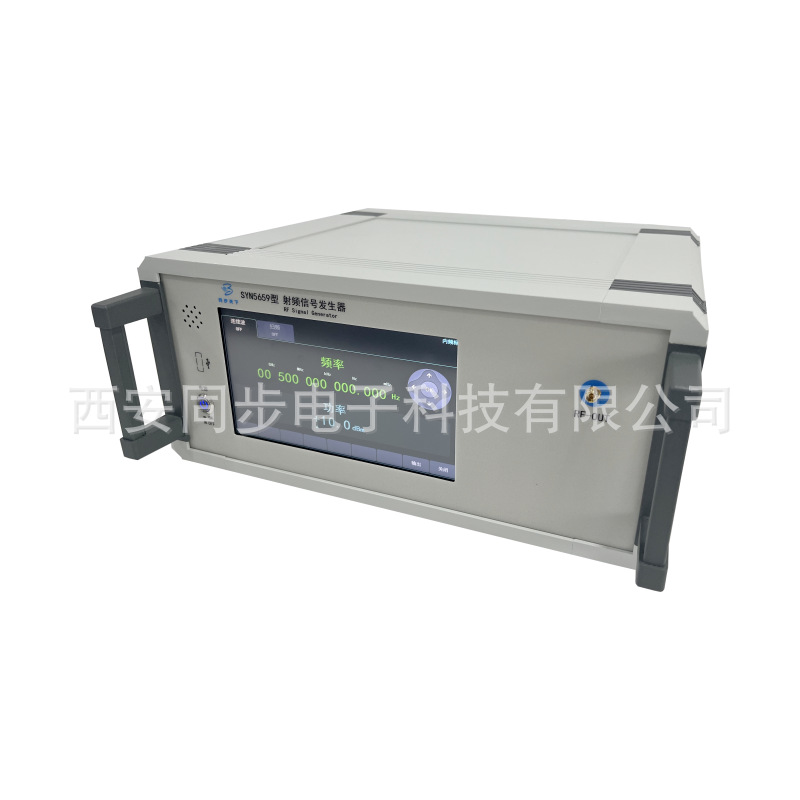

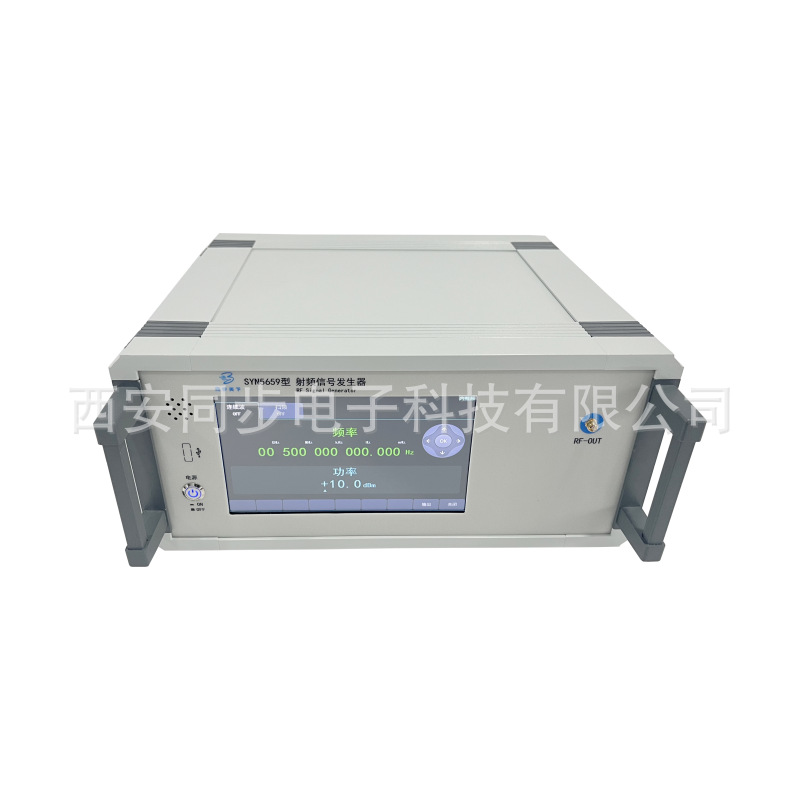

西安同步研发、生产的 SYN5659型射频信号发生器，便是当下高性能射频信号发生器的代表。它频率范围覆盖 0.001Hz～10GHz，支持丰富的运行模式，无论是单频定点测试，还是线性、对数扫频测试都能轻松胜任；幅度范围宽可适配从微弱信号检测到高功率器件测试等多种场景。在通信设备研发、电子制造产线测试中表现出色，为用户提供稳定、精准的信号输出，是电子工程师和科研人员可靠的测试伙伴。
