Датчик положения Temposonics серии R, разъем энкодера V RP5

Описание

产品名称： Temposonics位置传感器R-Series V RP5

产品型号： R-Series V RP5

产品介绍： Temposonics R 系列 V 具有很大的传感器性能，可满足您应用中的多种需求。该系列是高冲击和高振动恶劣环境下的长期解决方案。传感器可与 PROFINET RT（实时）和 IRT（异步实时）一起使用。PROFINET IRT 提供小周期时间为 250 µs 的同步通信。对于时间要求严格的应用，R 系列 V 具有线性外推法，可在传感器的任何冲程长度上与控制器进行同步通信。此外，该传感器还具有内部线性化功能，可提高线性度，从而完整的提高位置测量值的精度。除了通过 PROFINET 协议测量的位置值外，还可显示有关当前传感器状态的其他数据，如总行程、内部温度和总工作时间，以便进行诊断。（文件）

性能特点：

向后兼容

工作温度可达 +85 °C(+185 °F)

抗冲击和抗振动能力更强

更高的性能、更高的精度和可靠性

多位置测量，可测量 30 块磁铁

输出： 模拟量、SSI、PROFINET、EtherNet/IPTM、POWERLINK、EtherCAT

通过 TempoL ink智能助手或 TempoGate 园智能助手输出位置传感器的附加状态信息

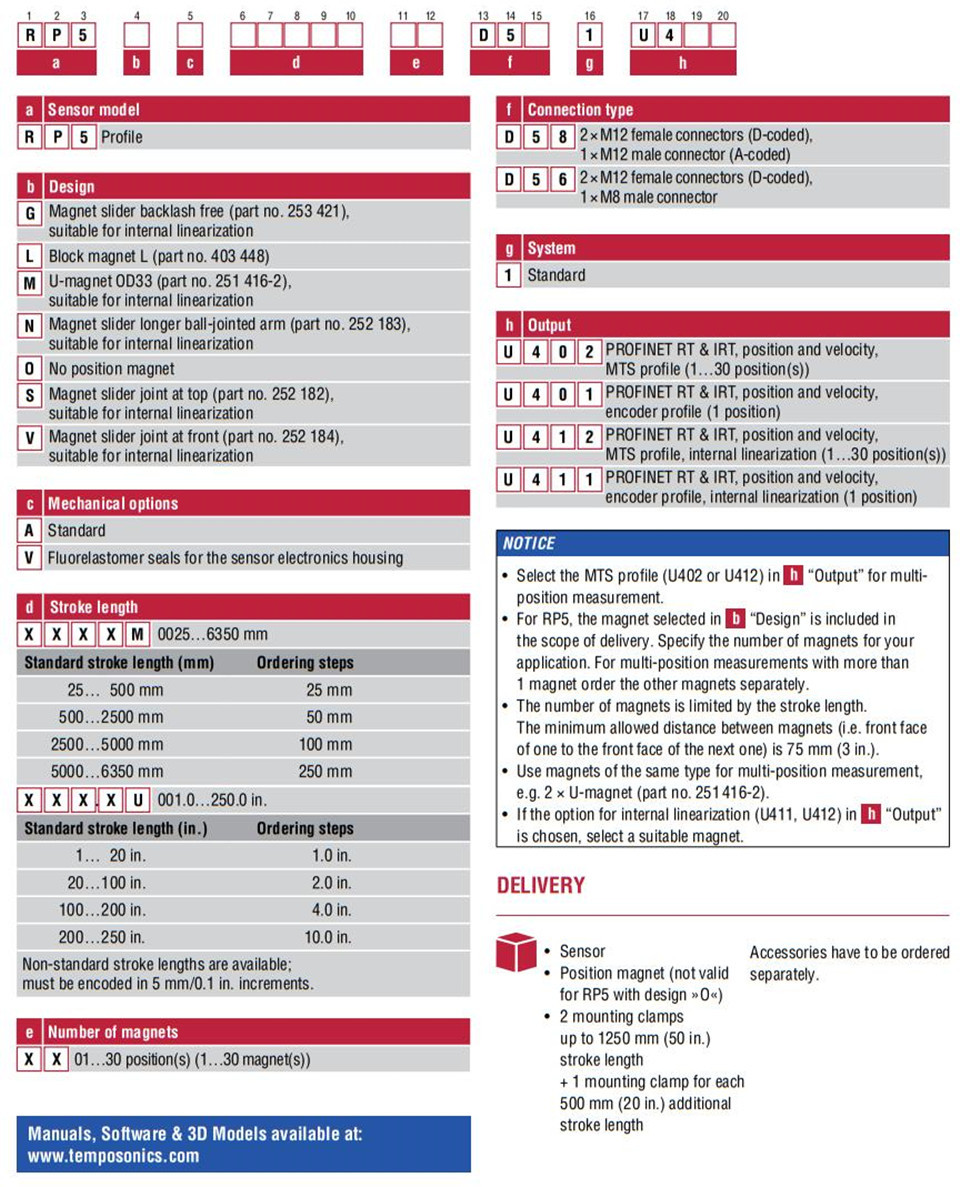

选型指南： （图）

产品结构与细节：

传感器、位置磁铁（不适用于设计为 "O "的 RP5）、2 个安装夹，行程长度为 1250 mm（50 英寸）+ 行程长度每增加 500 mm（20 英寸）增加 1 个安装夹

附件需单独订购。

可选功能与配件：

可选分辨率：位置 0.5至100 µm

技术参数：

产地：美国

接口：PROFINET RT；PROFINET IRT 2.3 版

数据协议：MTS 配置文件和编码器配置文件 V4.2

数据传输速率：100 MBit/s（Max）

测量值：位置、速度/选项： 同时测量多位置和多速度，可测量 30 块磁铁

重复性：< ±0.001 % F.S.（Min ±2.5 μm）典型值

磁滞：< 4 µm 典型值

温度系数：< 15 ppm/K 典型值

工作温度：-40至+85 °C (-40至+185 °F)

湿度：相对湿度 90 %，无凝露

防护等级：IP67（正确安装连接器）

冲击测试：150 g/11 ms，IEC 标准 60068-2-27

振动测试：30 克/10至2000 赫兹，IEC 标准 60068-2-6（不包括共振频率）

电磁兼容性测试：电磁辐射符合 EN 61000-6-3，电磁抗扰性符合 EN 61000-6-2

磁铁滑块移动速度：Max 10 m/s

U 形磁铁移动速度：任意

块状磁铁移动速度：任意

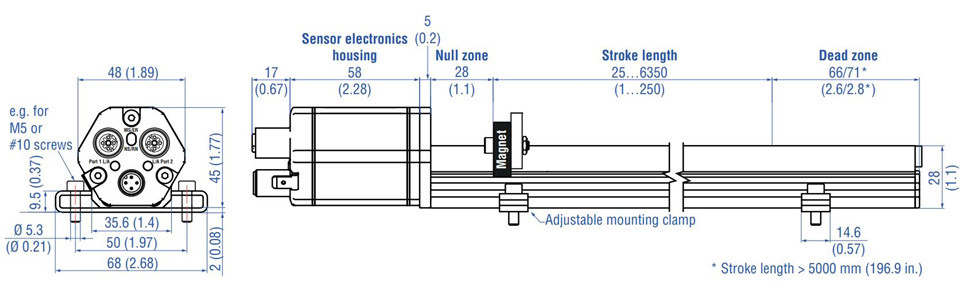

产品尺寸： （图）

产品应用：

工业应用、移动液压应用、轻工业应用、液位应用、其他应用
