Описание

产品概述

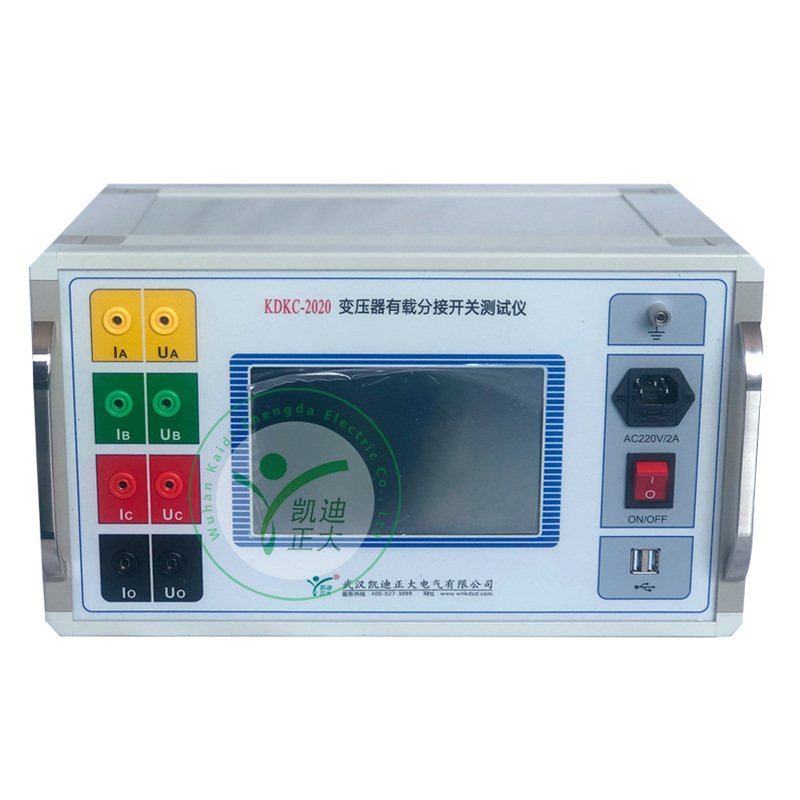

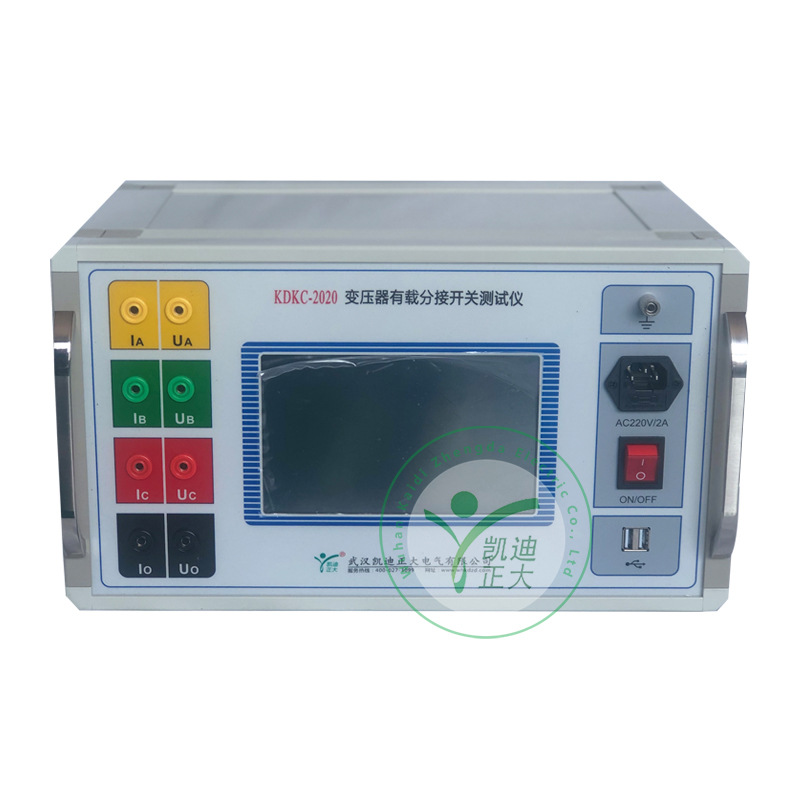

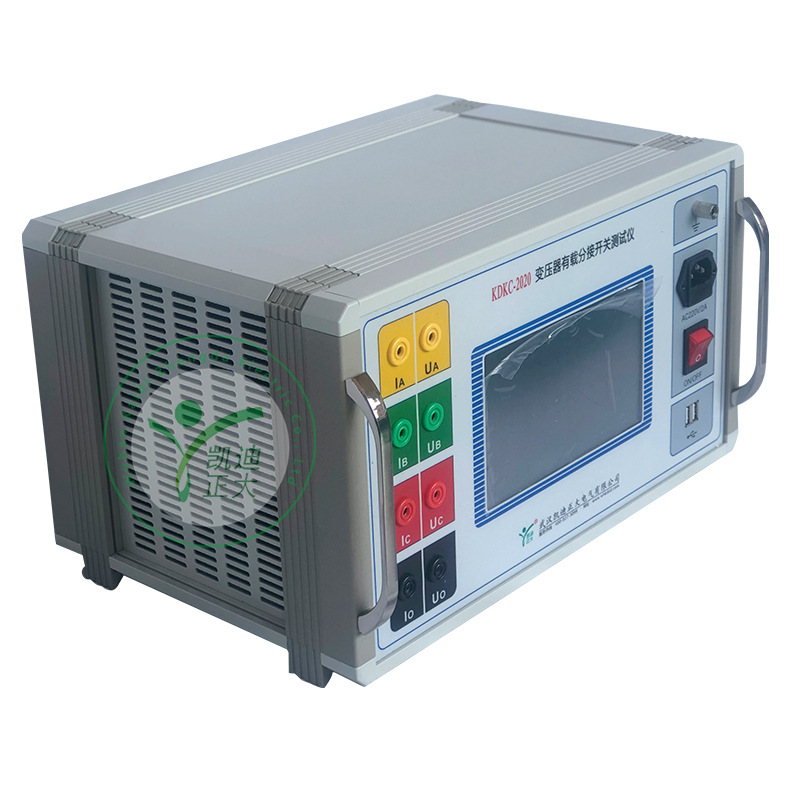

KDKC-2020变压器有载分接开关测试仪是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性、等参数的测量，用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。

KDKC-2020变压器有载分接开关测试仪有对所测数据进行显示、分析、存储、打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备预防性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义。

技术参数
1、三路独立测试电源：3A/1A档； 0.6A/0.2A档
2、端口最大电压：24V
3、仪器设置采样率10～30KHz
4、电阻测量范围：0.3～40Ω
5、电压模式：1A档：0.4Ω～20Ω 0.2A档：10Ω～100Ω
6、过渡电阻量程:100Ω
7、电阻分辨率：0.1Ω
8、准确度：过渡电阻：±5%读数±0.1Ω
9、时间测量范围：1ms～300ms
10、时间分辨率：0.1ms
11、时间测量精度：1ms～100ms±0.1ms；100ms～300ms±1%
12、准确度：过渡时间：±0.5%读数±0.2mS
13、三相同期性：0.1ms；采样频率：10~20KHz
14、处理部分：高速32位微处理器，存贮波形多达1000组;
15、高速A/D转换器，最高采样率可达400KHZ;
16、电源：AC220V10%;功率180W。
17、尺寸：420mm*350mm*220mm。
18、重量：12kg

产品特点
1、测试Y0、Y、△型变压器，阻值不用换算直接显示。
2、数据分析人性化，可以自动的找出波形中间的故障，并做记号。
3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度。
4、可以带绕组或不带绕组进行测试。
5、四端接线方式，提供高精度电阻测量,且无需导线补偿。
6、在测试中间可以连续测试，节约变压器停电的时间。
7、本变压器有载开关测试仪可以生成word报告，方便数据的管理和查询。
8、仪器由小型的计算机控制，外配800×480彩色液晶触摸屏。
9、高速打印机，支持外挂鼠标，操作方便。
10、仪器内部可以自动保存1000组数据，也可以外接U盘保存。

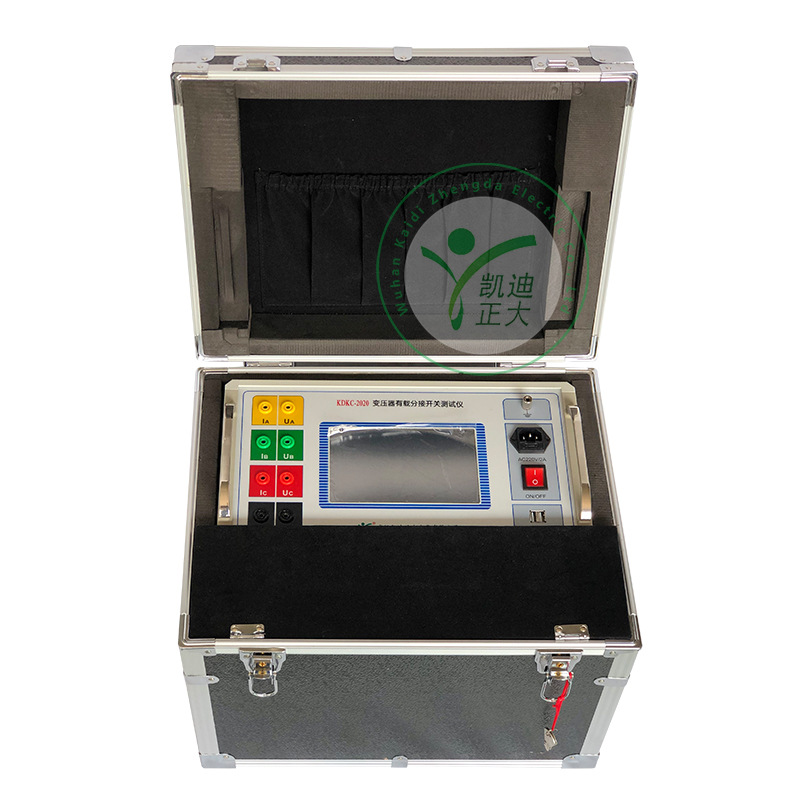

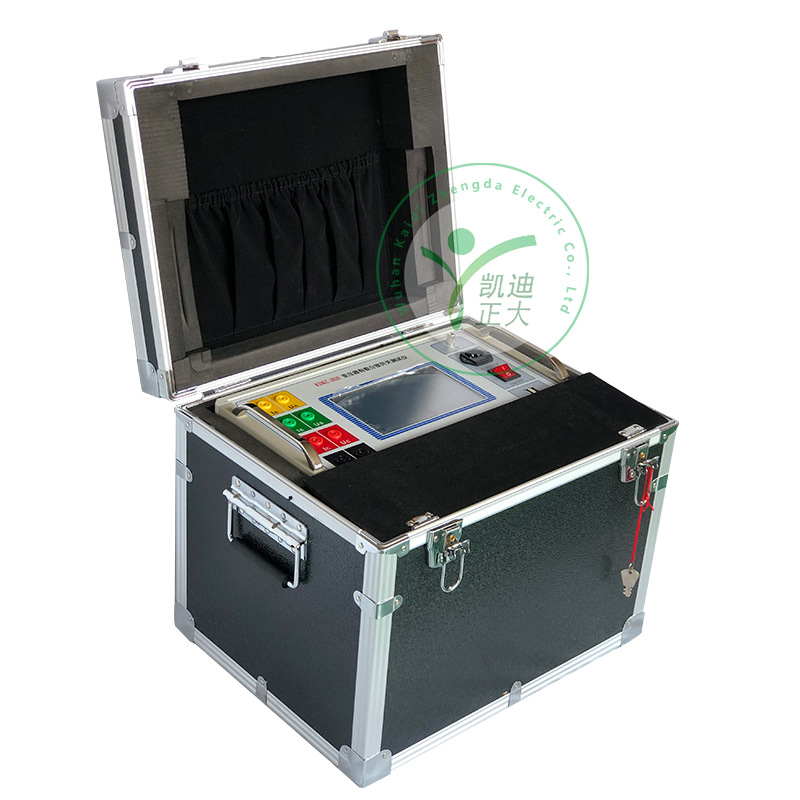

装箱清单
1．测试夹带10米测试线 ：4根
2．鳄鱼夹带1米测试线： 4根
3．电源线： 1根
4．SD存储卡：1个
5．读卡器： 1个
6．说明书： 1本
7．光盘：1张
8．打印纸： 2卷
