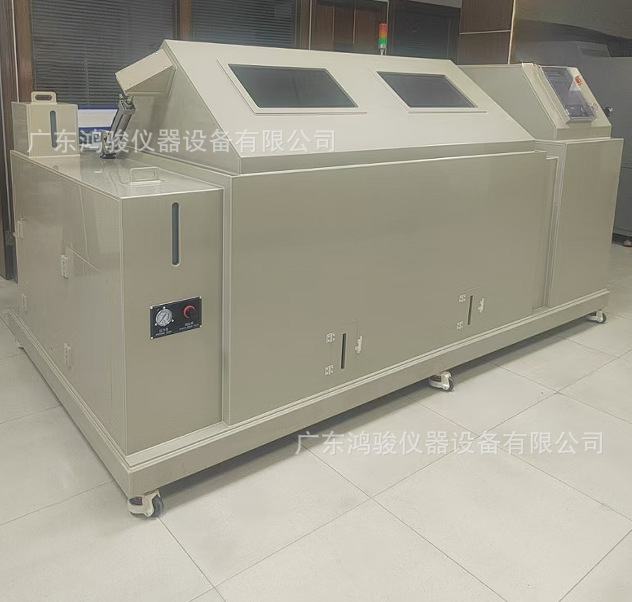

Камера для испытаний на коррозию в солевом спрее HJ-FHX60 Композитная камера для испытаний на коррозию в солевом спрее Hongjun Source Factory

Описание

复合型盐雾腐蚀试验箱 HJ-FHX60 复合式盐雾试验箱鸿骏源头工厂

自主品牌：鸿骏

产品型号：HJ-FHX60、HJ-FHX90、HJ-FHX120、HJ-FHX160、HJ-FHX200

生产商：广东鸿骏仪器设备有限公司

一、复合型盐雾试验箱优势：
◆可以根据客户需求不同特殊设计；
◆PT100温度传感器，高精度、低维护；
◆根据客户安装场所不同可手动和自动加水，使用方便；
◆调温室和实验室独立，中间通过风门控制连接、构造完善、维护更简便；
◆节能设计，根据试验不同单独控制；
◆可单独做盐雾中性试验、耐腐蚀试验、干燥试验、潮湿试验、静置试验、也可以做盐雾、干湿、静置混合试验，自动控制；（喷淋功能、线性变化功能选配）
◆可以自动周期喷雾，连续喷雾，定时喷雾；
◆不需要移动产品，即可实现盐雾、湿热、干燥自动循环试验，使用方便；
◆长期稳定运行；
二、设备简介及规格参数：
1、施加保护和未施加保护的金属材料的腐蚀受许多环境因素的影响，这主要取决于金属材料的种类和环境的类型。设计包含所有影响耐蚀性的环境因素的实验室加速腐蚀试验室不可能的，因此，模拟对金属材料腐蚀起主要作用的因素来设计实验室试验。本设备是按照模拟和增加环境对暴露于有盐污染并能加速腐蚀的户外大气的金属材料的影响而设计。设备包含了将试样循环暴露于盐雾、干燥、湿热环境的试验方法。本设备试验是对比性试验，试验结果不能预测在此环境条件下使用的同种金属材料耐腐蚀性的长期结果。但此方法任然可提供暴露于与试验条件相类似的盐污染环境下材料的相关性能方面的有价值信息。本设备试验与传统加速腐蚀试验，如中性盐雾试验（NSS)、乙酸盐雾试验(AASS)、铜加速乙酸盐雾试验（CASS)相比，其最大优点在于它能更好地再现发生在户外盐污染环境下的腐蚀。
2、本设备加速腐蚀试验适用于：金属及其合金、金属覆盖层（阳极性的和阴极性的）、转化覆盖层、阳极氧化覆盖层、金属材料上的有机覆盖层等。
3、规格参数：
产品型号 HJ-FHX-60     HJ-FHX90      HJ-FHX120      HJ-FHX160      HJ-FHX200
工作室尺寸
(长x宽x高)mm 600×500×500 900×600×500 1200×800×600 1600×1000×600 2000×1000×600
外形尺寸
(长x宽x高)mm 1800x1050x1250 2100x1150x1300 2480x1450x1400 3000x1650x1400 3400x1650x1450
容积（L) 150L 270L 576 960L 1200L
盐水箱容量 20L 20L 40L 50L 50L
试验室温度 10℃~80℃
压力桶温度 RT+10℃~80℃
试验室湿度 20%~100% R.H(参考温湿度范围图）
酸碱值（PH） PH=6.5～7.2（NSS）/PH=3.1～3.3（AASS、CASS）

盐水浓度 氯化钠溶液浓度5%（中性盐雾）
氯化钠溶液浓度5%+冰乙酸(乙酸盐雾)
氯化钠溶液浓度5%+冰乙酸+0.26g氯化铜/L（铜加速盐雾）
温度均匀度 ±1℃
温度波动度 ±0.5℃
温度分辨率 0.01℃
盐雾沉降量 1～2ml/h.80cm²（至少收集16小时，取平均值）
喷雾压力 0.7~1.2±0.1kgf/cm²
喷雾方式 连续喷雾+间歇喷雾
运行方式 盐雾、湿润、干燥、冷凝、可任意组合循环模式、也可单独运行
喷淋（选配）线性变化要求（选配）
控制方式 专用7寸液晶触摸屏控制器
通讯方式 RS232/USB/以太网口任意两种通讯
功率 6.5KW 8.5KW 10KW 12KW 13KW
电源 AC380V/50HZ AC380V/50HZ AC380V/50HZ AC380V/50HZ AC380V/50HZ
开盖方式 自动 自动 自动 自动 自动
三、性能指标和结构系统：
性能指标:
功能要求 1.（空气）室内空间加热、加湿、除湿、喷雾、除雾；
2.根据温度、湿度、盐雾设定，室内空间达到设定温度、湿度、喷雾量；
3.各项功能可独立操作；
满足试验标准
测试方法 1.GB/T20854-2007/ISO14993-2001干湿盐雾试验；
2.GB-T5170.8-2008_电工电子产品环境试验设备检验方法___盐雾试验设备；
3.GJB150.11A-2009军用装备实验室环境试验方法 盐雾试验；
4.MIL-STD-810方法509.5盐雾试验标准；
5.GBT2424.17-2008盐雾试验方法；
6.GB-T2423.18-2021氯化钠交变盐雾试验方法；
7.GB-T2423.3-2006（IEC6008-2-78-2001） 试验cab：恒定湿热试验方法；
8.GBT2423_4-2008湿热交变试验方法；
9.GB/T2423.18-2021 盐雾交变试验方法;
10.IEC60068-2-52-2017环境试验第2-25部分试验 试验Kb循环盐雾（氯化钠溶液）
11.IEC 60068-2-11-1982 电器技术.基本环境试验规程.第2部分:试验.第11节:试验Ka:盐雾；
12.ASTM B117-2016 盐雾试验标准；
13.ISO 9227-2006 人造气氛腐蚀盐雾试验；
14.SAE J2334 涂料盐雾腐蚀试验标准；
15.GB/T24195金属和合金的腐蚀酸性盐雾、“干燥”和“湿润”条件下的循环加速腐蚀试验；
16.GMW-14872汽车循环腐蚀试验；
17.GBT 10125-2021 人造气氛腐蚀试验 盐雾试验；

温湿度范围 温度范围：10℃～80℃
湿度范围：20～100%R.H（如图）

控制精度 温度分辨率：0.01℃ 湿度分辨率：0.1%R.H
温度偏差： ±2.0℃ 湿度偏差： ±2%R.H
温度均匀度：±1.0℃ 湿度均匀度 ±3%R.H
温度波动度：±0.5℃ 湿度波动度： ±2%R.H
升温速率 RT→+70℃≤60 min
RT→+10℃≤30 min
盐雾(35℃)→干燥(60℃.20~30%RH)≤30 min
干燥(60℃,20~30%RH)→湿润(50℃,95%+/-5%RH)≤15 min
湿润(50℃,95%+/-5%RH)→盐雾(35℃)≤30 min(切换后要求立即喷雾)
试验条件 本机符合盐干湿复合试验法：盐雾试验 → 热风强制干燥试验 → 湿润试验
（A) 盐水喷雾试验：NSS、ACSS、CASS
(1)中性、酸性盐雾试验：
实验室温度：35℃ ±1℃
饱和桶温度：47℃±1℃
(2)铜加速盐雾试验：
实验室温度：47℃±1℃
饱和桶温度：63℃±1℃
(3) 沉降量：1～3ml (ml/ 80cm2/h) （16小时平均量）
(4) 喷雾压力：1.0㎏/㎝2 ± 0.5㎏/㎝2
(5)盐水浓度：5%或浓度5%加0.26克氯化铜（CuCl2 2H2O）
(6)酸碱值PH：中性试验6.5～7.2 酸性试验 3.0～3.3
(7)试样板安装角度:15°～30°
（B） 热风干燥试验(DRY)：
(1) 温度：60℃ ±2℃
(2) 湿度：RH≦30%
(1) 温度：15℃~35℃ ±2℃
(2) 湿度：RH≦50%
(C) 湿度试验(SOAK)：
(1) 温度：23℃±2℃，湿度：50%±5%
(2) 温度：40℃±2℃，湿度：93%±3%
(3) 湿度：50℃±2℃，湿度：RH≧98%
四、结构特征：
箱体结构 试验室内箱：采用PP聚丙烯板，厚度10mm，耐温100度左右
试验室外箱：采用PP聚丙烯板，厚度10mm，耐温100度左右
试验室密封盖：采用PP聚丙烯板，厚度10mm，一键式自动开盖，配透明观察窗，结合除雾装置，方便试验过程中对试验的清晰观察，耐温100度左右
试药补充瓶：采用PP聚丙烯板，隐藏式附水位表，测试所需盐水调配好后从试药入口加注，通过管道把溶液输送至实验室内部盐水箱，无需开盖
加湿补水箱：采用PP聚丙烯板，外置式加湿水箱，隐藏式附水位表，入水口加装净水器，能有效过滤水中的杂质
饱和桶：采用PP管，保温效果最佳，耐腐蚀，压缩空气通过空气饱和发生器，通过空气与蒸馏水充分交换、过滤，使空气达到饱和蒸汽状态，获得潮湿、清洁的压缩空气，通过调整空气饱和发生器温度，保证温度平衡，带手动和自动补水功能
调温室：内外箱采用钛金属调和室，防腐，耐温，使用寿命长
调和室保温材质：采用聚氨脂硬质发泡保温层
底座：采用槽钢烤漆外包塑胶PP包槽及移动脚轮
风道：特殊设计密封风门装置可自动切换盐雾或温湿度试验
空气循环系统 内置空气间、不锈钢循环风机，通过风门及散流器，风均匀的风道内吹出，将调和室中调和好的温度、湿度散发到测试空间，从而达到均匀的控制温湿度的目的
控制面板 液晶触摸式可编程控制器、电源开关、喷雾指示灯、运转指示灯、故障指示灯、RS-232通讯接口，USB,以太网
调和室 加湿器、除湿装置、加热器、循环风机、排水装置、供水装置、水位控制器、超温保护器、加湿管防干烧装置、循环风道、风门
配电控制柜 总电源断路器、控制器、配电板、散热风机、超温保护器
加热系统 调和室：采用钛合金加热器，循环风机强力送风循环，P.I.D控制加热量从而达到温度平衡
试验室：采用钛合金发热管，空气直接加热方式，P.I.D控制加热量从而达到温度平衡
压力桶：采用钛合金发热管，水加热方式，压缩空气进入热水中，以气泡形式溢出，P.I.D控制加热量从而达到恒定温度及纯净的喷雾用气体。
加湿除湿系统 采用水蒸气加湿方式，压缩机启动除湿，P.I.D控制加湿量达到所需要的湿度
五、供水系统：
供水水质要求 要求达到国家分析实验室二级用水水质，水的固体杂质含量小于1mg/L
供水方式 自动/手动双重供水模式，自动进水口标配净水器一套
六、压缩空气供气系统：
供气控制 空气压缩机 → 初级油水分离器 → 减压阀 → 总电磁阀 → 二级油水分离器 → 饱和器 → 调压阀 → 喷雾电磁阀 → 喷嘴
注：空气压缩机为选购项目，我公司标准机台不配置
喷雾压力调节 喷雾压力为0.07～0.17Mpa，分两段式调整第一次将压缩空气调整为0.2～0.3MPa；第二次调整为0.07～0.17Mpa喷雾压力以使经喷咀喷出的喷雾压力在规定的范围之内
七、喷雾及除雾系统：
喷雾控制 按程序设置自动喷雾
喷雾收集器 喷雾量收集器安装在室内，直径100mm的锥形漏斗2 个，安装位置一个靠近喷塔，另一个远离喷塔，保证其余区域内的喷雾量达到盐雾试验要求。在漏斗底部安装硅胶软管连接到室外量筒内，可实时查看喷雾量大小，保证测试样品的试验精确度。
喷雾装置
在试验箱中心位置设置盐水喷雾装置，在喷雾装置底部设置喷雾供水箱，在水箱内部设置耐腐蚀自动水位浮球，可自动控制水箱内水位高度；喷雾喷嘴安装在水箱上方 100mm 以内的高度保证喷雾要求的虹吸高度范围内，在喷嘴上方设置 CPVC 圆管延伸，确保样品放置空间所接收到的均为雾离子，避免部分盐水雾化不完全直接喷洒到样品表面影响测试结果。在圆管顶部设置锥形喷雾塔，可通过调节喷雾塔的高低实现喷雾量大小调节
除雾控制 按程序设置自动除雾
喷雾原理 采用伯努特原理吸取盐水而后雾化，雾化程度均匀，绝无阻塞结晶之现象，可确保连续测试之标准
喷嘴 采用特玻璃喷嘴制成，可调整喷量之大小及喷出角度
除雾方式 采用压缩空气充入室内然后将室内雾气排出，快速除雾
循环工作方式 工作方式采用干湿，盐雾单独控制方式，当机台进行盐雾测试时干湿控制箱将自动关闭，需要干湿实验时，通过风门切换到干湿控制箱，同时自动停止盐雾试验，智能的TS时间讯号控制，可控制周期喷雾或连续喷雾从而达到干燥，湿热，盐雾循环自动运行
测试物料架 1.采用PVC聚乙稀三角槽箱体内壁安放分度架，可任意调整试验品角度，四面落雾及受雾方面完全一致试验片放置数量多
2.试验箱底部设置PP板冲孔样品放置平台，平台表面均匀的开孔将喷雾液快速排出，可将大件样品放置在台面上测试
运输方式 整机运输
八、电气控制系统：
实验室控制器 液晶显示触摸屏控制器
分别控制温度及湿度，盐雾，干燥
画面显示
功能 温湿度设定(SV)实际(PV)值直接显示
可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示
程序编辑以及图形曲线显示, 执行程序曲线显示
具单独程序编辑画面,每页可输入4个段次温湿度,时间
定点或程序动作状态显示
屏幕可作背光调整,可设定背光时间
屏幕显示保护功能可做定时或手动关闭设定
语言转换可以切换中文/英文
7寸真彩显示屏幕
程序容量 可使用的程序量:最大120组
1个程序可由1~99段次组合而成
可使用的记忆容量: 1400段
可重复执行命令:每一个命令可达999次
程序间可设定联结使用
TS1～TS3三组时间讯号
程序时间可设1分钟～999小时每段
控制功能 具有编辑,清除,插入等功能
具2组时间信号输出控制(可控制待测物ON/OFF动作)
具有9组PID参数设定
程序执行中具有跳段,保持功能
具有断电程序记忆,复电后自动启动并接续执行程序功能
程序复制,COPY, 连接功能,编辑实验标题等程序编辑功能
数据采集,汇出,查看图形功能
PID自动演算和FUZZY控制
具有日期,时间调整功能
RS-232
通讯接口 可显示曲线,数据采集
可做为监控及遥控系统
存储功能 2G内部存储卡，不需连接电脑记录仪，可直接将试验数据记录，通过电脑可打印试验数据及曲线，使用方便
待机功能 具有待机省电功能，可待机看图
设定范围 根据设备的温度工作范围调整(上限+5℃，下限-5℃)
显示分辨率 0.01℃；时间：0.1min; 湿度0.1%R.H
输入 铂电阻
控制方式 抗积分饱和PID
BTC平衡调温控制方式(温度试验设备)
BTHC平衡调温调湿控制方式(温湿度试验设备)
曲线记录功能 具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为60天(当采样周期为1.5min时)
故障处理提示 当机台出现故障时，控制器自动检测故障原因，并显示故障图片及处理方式

附属功能
（标准配置） 故障报警及原因、处理提示功能
断电保护功能
上下限温度保护功能
日历定时功能
预约启动功能
自诊断功能。
自动停止功能
按键及画面锁定(LOCK)功能

软件使用环境 IBM PC兼容机，PⅡ以上CPU，128M以上内存，简体中文Windows2000或简体中文 WindowsXP操作系统
温度测量 PT100型铂金电阻
九、制冷及除湿系统：

制冷除湿方式 为了保证试验室降温速率和最低温度的要求，本试验室采用一套特殊设计制冷系统，热量交换通过蒸发器实现，除湿采用水蒸气遇冷结露方式保证试验室湿度
冷凝器 风冷式冷凝器
蒸发器 翅片管式换热器
节流装置 热力膨胀阀、毛细管
制冷剂 采用臭氧耗损指数为0的环保制冷剂R404a
干燥过滤器 进口干燥过滤器对冷媒及杂质进行干燥
油分离器 进口油分离器对制冷压缩机润滑系统保护
其它 压缩机超压低压超载保护
十、安全保护装置：

制冷系统 压缩机过热
压缩机过流
压缩机超压
冷凝风机过热

试验箱 可调式超温保护
空气调节通道极限超温
风机、电机过热继电器

加热系统 加热管干烧
供水异常
排水异常

其他 漏电保护
超载及短路保护
电源缺相反相保护功能
十一、使用环境条件及场地要求：
使用环境条件 1、环境温度为5～30℃、相对湿度≤85%R.H；
2、安装场地必须是平坦无振动之地面；
3、设备需远离热源及易燃、易爆物质；
4、安装位置不能受阳光直接照射，并维持室内空气流通；
5、设备安装场地需清洁，不能安装在灰尘较多的地方或排尘口等
对储存环境的要求 设备环境温度应保持0℃～+45℃以内
当环境温度低于0℃时，（设备长时间停止）应将设备存留的水排放干净，以免管道内的水结冰涨坏管道

供电条件和电源
AC380V三相四线 +保护接地
电压允许波动范围：±10%V
频率允许波动范围：（50±0.5）ＨZ
TN-S方式供电或TT方式供电
保护地线接地电阻小于4Ω
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用
工作噪音 ≤75db离机台正面1米并离地面1.2米处空气中测量
试样限制 本试验设备禁止易燃、易爆、易挥发性物质试样的试验；储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存
安装场地要求 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘；附近没有强电磁辐射源；
场地地面承重能力：不小于600kg/m2；
设备周围留有适当的维护空间。
A：不小于400mm
B：不小于400mm
C：不小于400mm
十二、验收标准及第三方检定：
1.验收标准：技术指针按双方签订之“技术协议书”规定的方法。
2.验收方法：在需方现场进行正式验收。
3.出厂前需方如需请第三方（由国家环境试验设备质量检测中心检定并出具有效期的检验报告）参与验收，其费用由需方承担。若第一次验收不合格，经供方改进后再一次进行验收时所产生费用由供方承担。
4.客户自行委托国家环境试验设备质量检测中心检定。
十三、配置技术数据及附件：
1.技术数据：产品合格证、使用说明书、保修卡等；
2.配送湿球纱布一包
3.配送氯化钠两瓶
4.配送PH试纸一包
5.配送供气管一条
6.配送排气管接头一条
7.配送密封塞子两个
8.配送备用喷嘴一个
9.配送量杯一只
10.配送物料放置V型槽及物料棒
包装及运输方式：
1.包装：满足QB／BWD008-2001之要求的运输包装箱；
2.运输方式：货运。
售后服务及承诺：
目的：本着互利共赢的服务理念，充分满足客户需求，达到客户满意的目的。
售前：
专业的技术咨询；
产品试验方案建议；
试验箱安装建设方案等；
售中：
客户沟通、进度通报；
相关指导、安装、调试、试机等；
配合客户计量；
培训：
可根据合同要求，在为用户安装调试设备并投入使用时，现场进行培训；
可安排用户在设备出厂调试时来公司进行现场技术培训，使客户了解设备性能，培训正确的使用方法，减少设备因使用不当造成的故障，为客户节约维修成本；
售后
技术培训：操作使用、日常维护保养、常见故障检测和排除；
定期回访：设备巡检、排除故障隐患、传讯最新行业新信息；
配件、配品专项储备支持；
专职售后服务部维修人员确保及时、有效地排除故障、提供快捷的维修服务；
服务承诺：
方式：7×24小时的客户服务热线电话、专门设置的服务邮箱；
要求：4小时内给出明确答复，如需现场服务，省内要求24小时内到位，省外要求48小时
内从东莞出发或公司当地办事处专职负责该地区本公司产品的销售及售后服务工作；
可根据具体情况，按需方要求协商制定维修时限；
从验收之日起，设备在一年质量保证期内，本公司完全免费维修(天灾、电力异常、人为使用不当、保养不当造成之损坏外)，需方在遵守保管、使用和安装规则的条件下，因试验箱制造质量问题不能正常工作时，供方在得到通知后，按照服务承诺时间将派出维修人员进行免费维修。
质保期后设备出现问题，供方承诺及时给予解决，酌情收取维修费及材料费。
