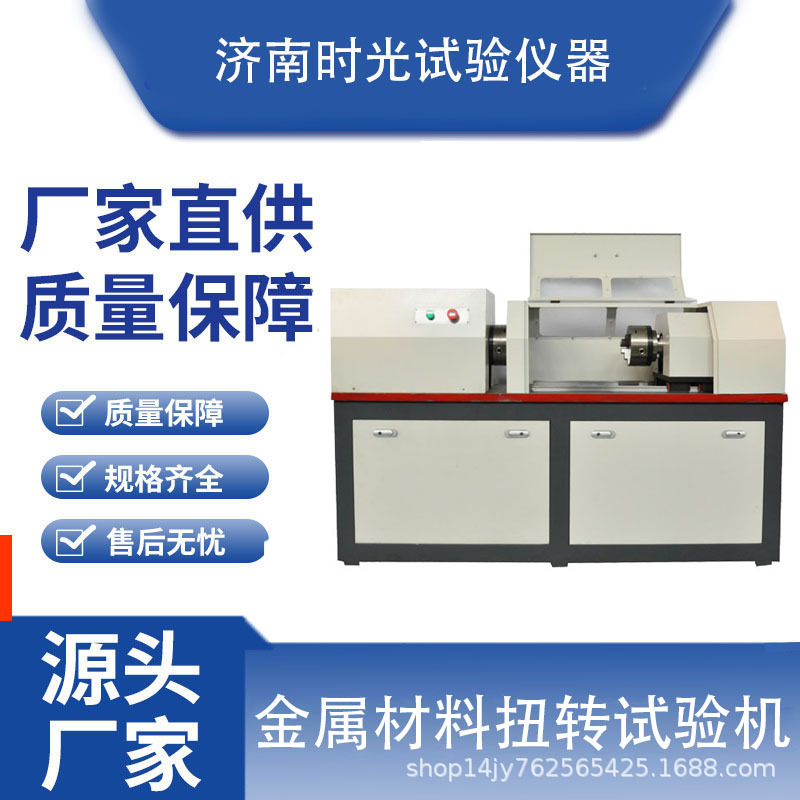

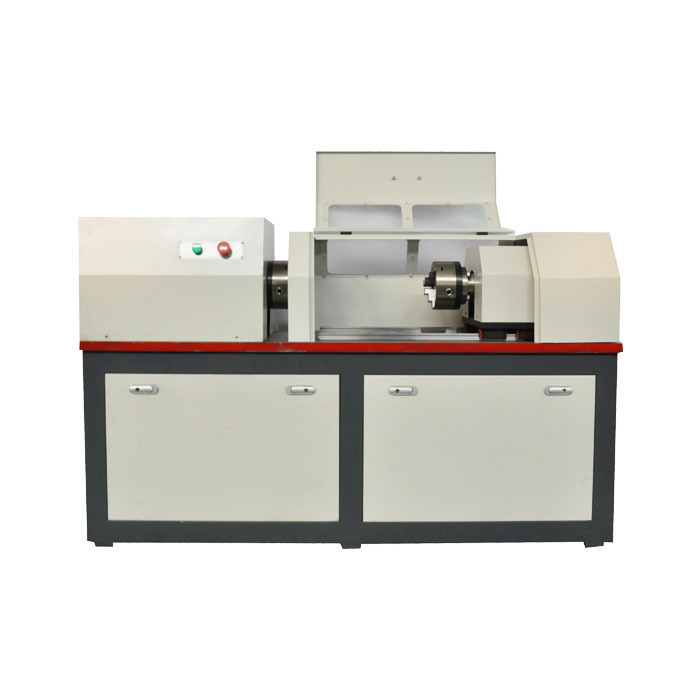

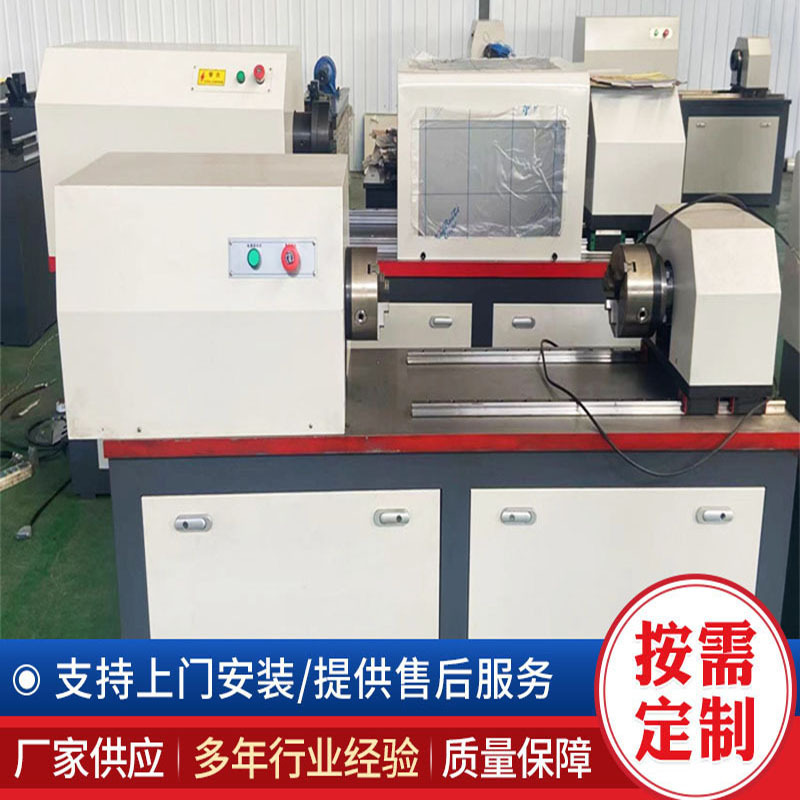

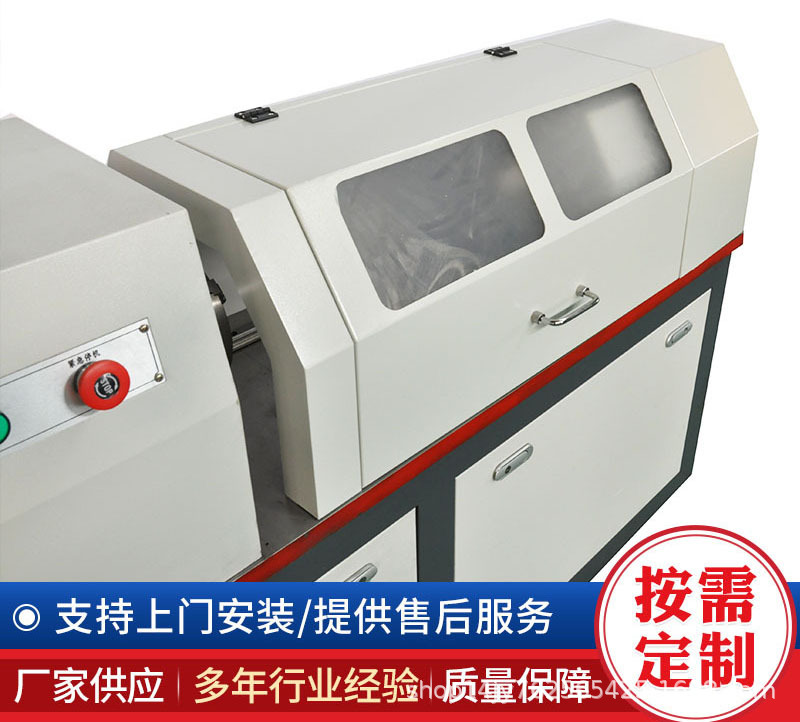

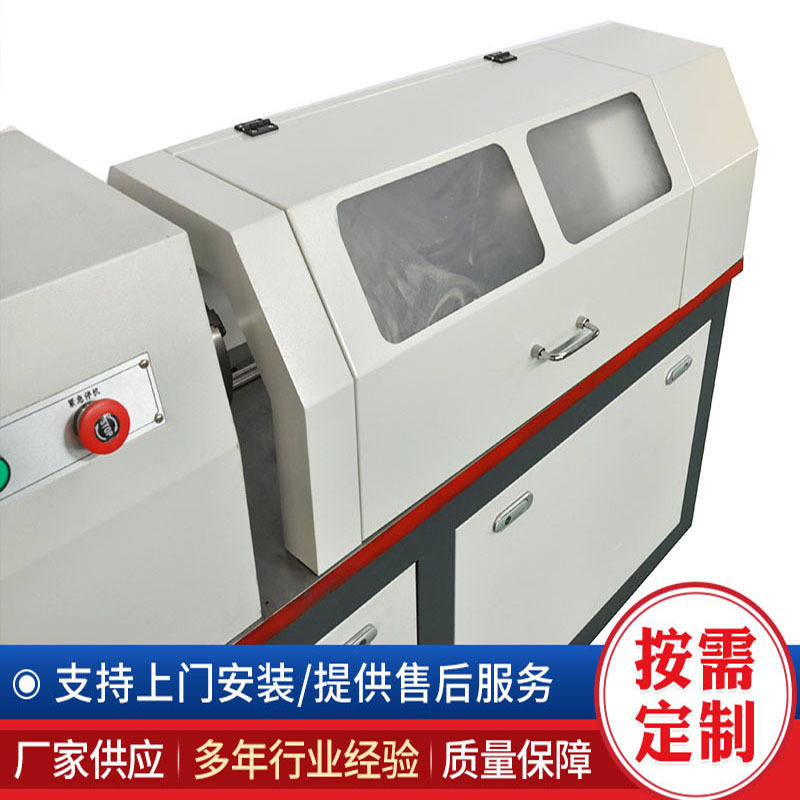

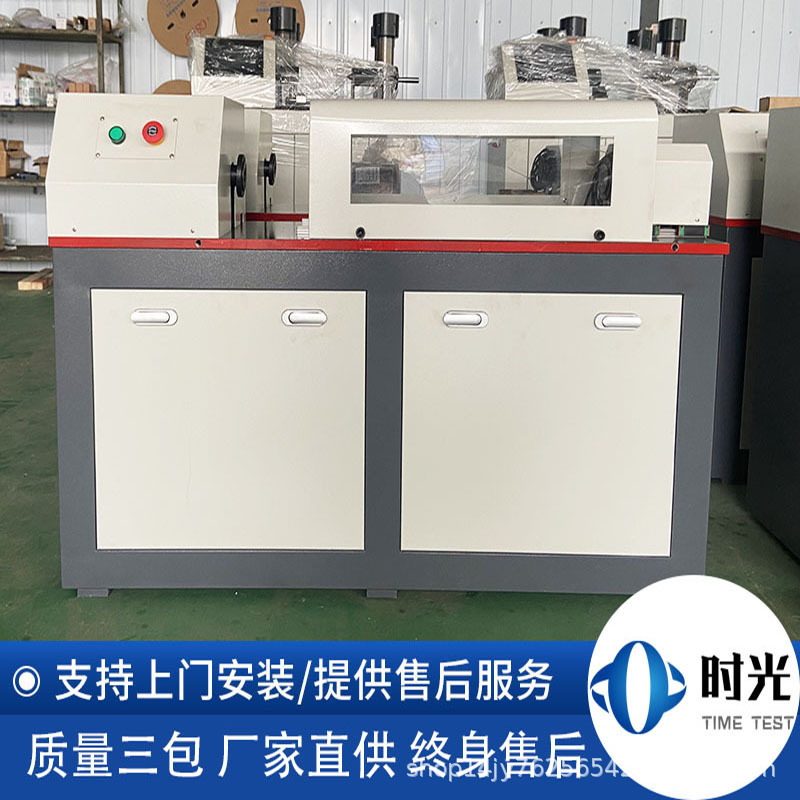

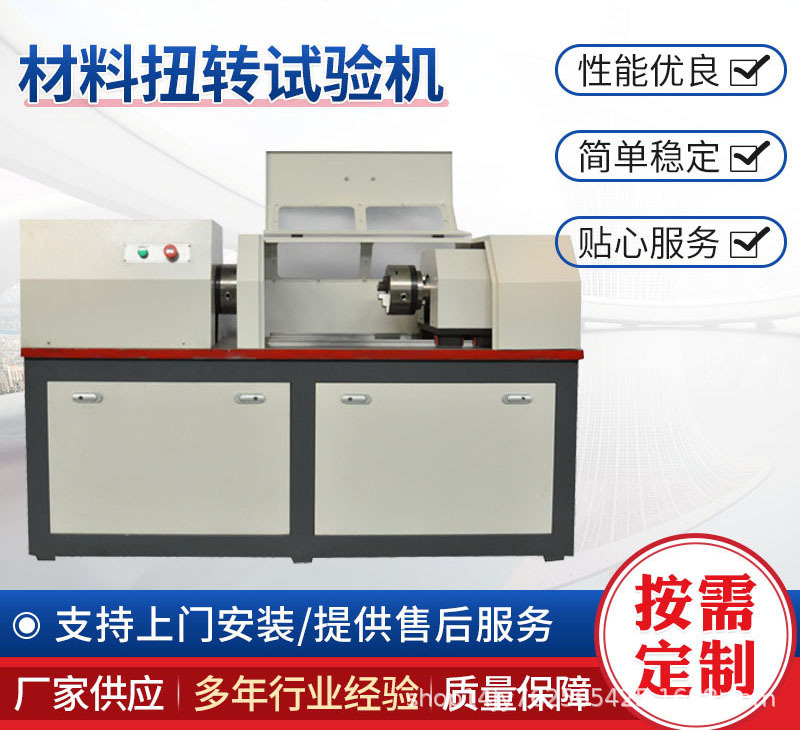

SGW-500 Микрокомпьютерное управление Полностью автоматическая машина для измерения крутильной деформации для металлических материалов

Описание

一:用途及结构

主要用于对金属材料，淬火材料进行扭转或扭断的力学试验

二:主要技术指标

该机设计符合中华人民共和国标准GB10128-2007《金属材料室

温扭转试验方法》中，对试验机的各项要求。

主要技术指标如下:

1最大试验扭矩                                ±500Nm

2扭矩测量精度相对误差                       ≤±1%

3 试验加载                           0.01°/min-720°/min

4 两夹具间同轴度精度                        ≤0.1mm

5有效试验空间(mm)                           550mm

6试验机主轴中心和试验机台面的高度(mm)      ≥180mm

7 试验机旋转方向                              任意

8 试验机旋转角度                              任意

9 电源                                        220V

三:主机结构及工作原理

TNS-DW系列扭转试验机由计算机单元、扭矩检测单元、扭角检测单元及交流伺服系统单元组成。

该机工作时由计算机发出指令,通过交流伺服系统控制电机的转速和转向，传动平稳，控制精度高，带动摆线针轮减速机，经过减速机减速后带动夹具体旋转，对试样施加扭力，同时由扭矩传感器输出

信号，经测量系统进行放大转换处理，把检测结果反映在计算机的显示器上，并绘制相应的扭矩-扭角曲线(T-Φ)。工作界面友好，易于观察和操作，实现计算的自动控制。传动系统采用高可靠性的电机和减速机，以利于传动的平稳性。同时，减少功率的损耗。其尾座能在直线导轨上自由移动，用于调整试验空间和实验时随试样的轴向变形而移动，避免产生轴向附加力。

1  计算机单元

计算机作为智能处理器主要有以下功能:

用于扭矩，扭角，转速的测量及控制、转换计算及显示，包括实

验过程中对扭矩最大值的采集、保持。并具有扭矩超限和试样破断保护功能。

2 扭矩检测单元

该单元由扭矩传感器组成。

3 扭角检测单元

该单元采用无触点光电检测技术，由光电编码器检测输出脉冲后

给计算机进行计数，计算。

4 交流伺服单元

该单元由交流伺服电机作为动力源，可通过调节调速按钮设定转

速。该系统具有过流，失控，过压自动保护功能。

四:安装与调试

1主机安装与调试

可用长吊绳吊住工作台两侧吊环吊起放置于水平地面，之后调平工作台。(主机外形及布局详见附图 A)

2电控部分安装与调试

电源 AC 220V
