Арт. 939246953462

Поплавковый уровнемер типа JD.FZSW поплавковый уровнемер воды аксессуары для поплавкового уровнемера воды

Ссылка на оригинал

Спецификация:

JD.FZSW

Всего продаж:

5 шт.

Минимальное количество для заказа:

1 шт.

Поплавковый уровнемер типа JD.FZSW поплавковый уровнемер воды аксессуары для поплавкового уровнемера воды

Ссылка на оригинал

Доставим до Москвы: 04.2 - 14.2

от 39 000.00 ₽ за 1 шт.

39 000.00 ₽

Для расчета доставки до Москвы обратитесь к менеджеру

Оптом

от 1 шт.

39 000.00 ₽

Описание

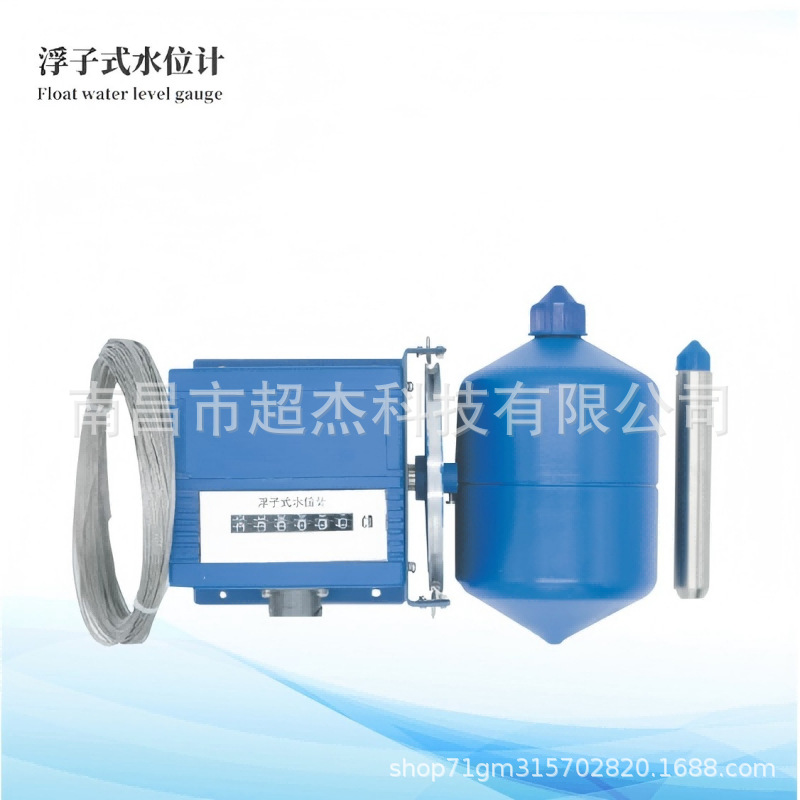

浮子水位计JD.FZSW

浮子水位计JD.FZSW图2

一、产品简介

浮子式水位传感器是集机、电技术于一体的数字化传感器。通过输出轴的角度位移量转换成

相应的数字量，可以高精度测量被测液位高度，能确认绝对位置。具有断电记忆功能。

其工作原理就是：水位传感器测轮安装在编码器输入轴上，钢丝绳一端连接浮子、另一端连

接重锤，钢丝绳绕在测轮上。当液位发生变化时浮子随液位的变化而升降，钢丝绳带动测轮

转动，编码器输出相应的实时水位值。

该传感器结构合理，抗干扰能力强，分辨率高，量程大，寿命长，有掉电后信号跟踪记忆功

能。它能够长期用于液位测量并能保证性能的稳定可靠。

广泛适用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表

水或地下水的水位测量。

二、技术参数

1、基本参数

测量范围：0-5、10、20、40、80米按要求；

水位变率：<100厘米/分

分辨力：1cm

水位轮启动力矩：<100克·厘米（0.0098N·m）

测量准确度：≤±2cm或0.2%F·S

显示器：十进制机械计数器

2、机械参数

水位轮工作周长：32cm

测量缆：Φ0.8mm包塑不锈钢缆

浮子直径：10cm

3、电参数

输出形式：接点通断输出接触电阻：≤0.5Ω；绝缘电阻：≥10MΩ

4、通信接口（选装）

RS485接口（MODBUS-RTU协议）；

格雷码输出；4-20mA电流模拟量输出；

5、使用环境

环境温度：-25℃～85℃

相对湿度；<95%(40℃)

尺寸：132×132×115

可靠性指标：在满足仪器正常维护条件下，MTBF≥25000小时

电源电压：12-24VDC（格雷码输出不用）

三、工作原理

仪器结构、工作原理：

本仪器由浮子、钢丝绳、重锤、测轮、传感器、支架、输出插座等部分构成。

工作原理为：仪器以浮子感测水位变化，工作状态下，浮子、重锤与钢丝绳连接牢固，钢丝

绳悬挂在水位轮的“V”形槽中。平衡锤起拉紧钢丝绳和平衡作用，调整浮子的配重可以使浮

子工作于正常吃水线上。在水位不变的情况下，浮子与平衡锤两边的力是平衡的。当水位上

升时，浮子产生向上浮力，使平衡锤拉动钢丝绳带动水位轮作顺时针方向旋转，水位传感器

的显示读数增加；水位下降时，则浮子下沉，拉动钢丝绳带动水位轮逆时针方向旋转，水位

传感器的显示器读数减小。

本系列仪器中机械式水位传感器的水位轮测量圆周长为32厘米，且水位轮与传感器为同轴

联接，水位轮每转一圈，传感器也转一圈，输出对应的32组数字编码。当水位上升或下降，

传感器的轴就旋转一定的角度，传感器同步输出一组对应的数字编码（二进制循环码，又称

格雷码）。不同量程的仪器能够输出1024至8192组不同的编码，可以用于测量10至80

米水位变幅。

通过与仪器插座相联接的多芯电缆线可将编码信号传输给观察室内的电显示器或计算机，用

作观测、记录或进行数据处理；安装有RS485数字通信接口的水位仪，可以直接与通信机、

计算机相联接，组成为水文自动测报系统、水情卫星遥测系统。

仪器的内置式RS485数字通信接口（选装），具备选址、选通功能，能以二线制方式远距离

传输信息，在一对双绞线信号线上可以驱动或接收31台水位（或闸位）传感器，实现遥测

组网。

Характеристики

Импортировать ли:

нет

номер заказа:

Джей Д. ФЗСВ

Обработка и настройка:

Является

Номер позиции:

A39-Оборудование для водоснабжения

бренд:

Шаньдун Цзиндао

модель:

Поплавковый счетчик воды JD.FZSW

добрый:

Базовый указатель уровня жидкости

Спецификация:

Джей Д. ФЗСВ
