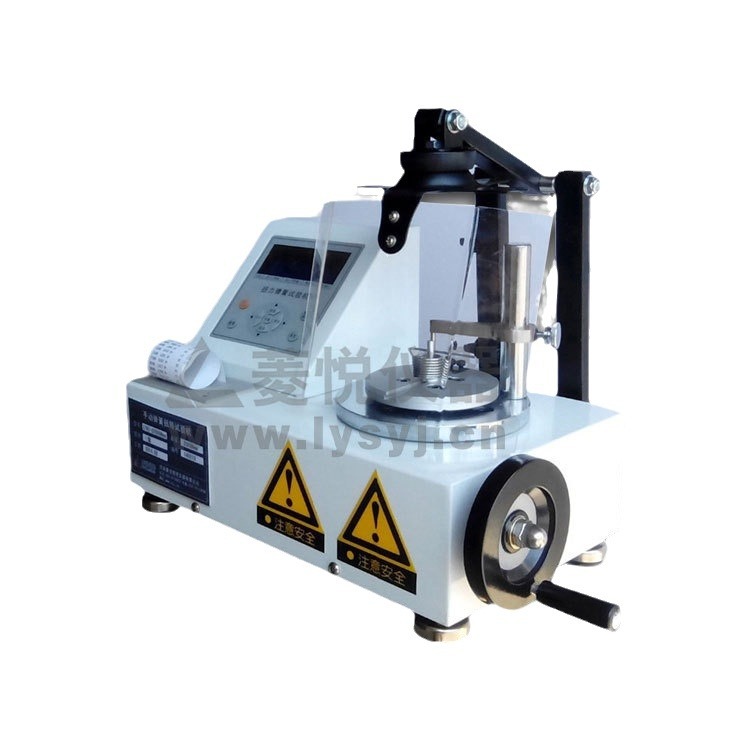

Тестер крутящего момента пружинного стола Маленький тестер торсии пружин Прямая поставка с завода Установка от двери до двери

Описание

     弹簧扭力测试仪针对于扭簧、蜗卷弹簧、弹性元件和摩擦机构的扭转角、扭转力矩的测试。显示器显示被测试零件的角度-扭矩曲线；实时显示角度、扭矩、曲线、扭矩峰值保持、试验机工作状态；试验数据存储、打印试验报表等。采用精密减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。增加相应辅具可以对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。

最大扭矩：1Nmm、5Nmm、10Nmm、20Nmm、50Nmm、100Nmm、200Nmm、1000Nmm、5000Nmm（可定制）
试验机级别：0.5级/1级
扭矩测量范围：1%FS-100%FS
试验力分辨率：0.001~0.01 N•m
试验加扭矩方向：正反两方向
扭转速度控制范围：0.1°-720°/min可定制
扭矩分辨力：1/±300000
转角测量范围：0°±99999.99°
试验行程：70mm（可定制）
示值重复性相对误差：＜0.5%
扭矩示值相对误差：＜±0.5%/＜±1%
供电电源：220V，50Hz
扭转角示值相对误差：＜±0.5%
保护功能:试验机有过载保护功能
扭转附具:常用附具一套
设备重量:约80KG
外观:应符合GB/T2611要求

功能特点：
1、通过计算机的控制，实现对扭矩，扭角的测量，控制工件的运行、停止、正转、反转及进行无级调速；
2、检测结果显示在计算机的显示器上，并给出相应的工作曲线，工作界面友好，易于观察和操作、实现计算机的自动控制；
3、传动系统采用高可靠性的伺服电机和精密减速器，以利于传动的平稳性，同时，减少功率损耗。
4、该机工作时由计算机给出指令，通过调速伺服系统控制伺服电机的转速及转向，齿形带带动减速机，放大力矩，使主动夹头旋转，对试样施加扭矩。同时由扭矩传感器检测出所加扭矩，由数字测量控制器检测出扭转变形量，并进行放大处理，最后送出给计算机，显示扭矩－扭角曲线。
5、可以进行扭矩和扭角以及夹头转角三闭环控制，三种控制方式之间可以自动切换。
6、速度无级可调，根据试验要求可以设置多段试验速度。
工作条件：
1、扭转试验机须在室温10°C～35°C范围内，相对湿度≤80%；
2、工作平台需要在稳固的基础或工作台上；
3、电源电压的波动范围不应超过额定电压的±10%，否则会对机器造成伤害。
操作步骤：
1、检查实验机夹头的形式是否与试件相匹配，将速度范围开关30置于0度/min-360度/min处。调速电位器置于零位。
2、选取相应的测力度盘，按下电源开关，接通电源。转动调零旋钮，使指针对准零点。
3、装好自动绘图器的笔和纸，挂好传动齿轮，打开绘图器开关。
4、安装试件。先将试件的一端插入夹头中，调整加载机构做水平移动，使试件另插入夹头中后再给以夹紧。先插入夹头，再夹紧夹头。
 5、加载。将加载开关“正”(或“反”)拉下、逐渐增大凋速电位器的刻度值，操纵直流电机转动、对试件施加扭矩。
6、实验完毕，停机，取下试件，将机器复原并清理现场。
