HY-5V интеллектуальный прибор для мониторинга и защиты вибрации, чувствительность 0 ~ 20,0 мм/с, 40 мВ/мм/с

Описание

一、概述：

     HY-5V智能振动监控保护仪用于对转速600～60000转/分旋转机械的振动烈度进行长期监测，与磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动烈度值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与DCS、PLC系统配接，当振动值超限时，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器可靠运行。

二、产品性能：

实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键任意设置
面板按键可调整量程值，无需电位器调整，方便现场调试
一分钟不按操作键，可自行回到运行状态
报警延 时调整范围1~60秒，以防止现场干扰引起误报警
（长按◄键 切换）振动烈度0-20mm/s和振动幅度0-200um自由切换。

三、技术参数：

频率范围：10~300Hz
量 程：0~20.0mm/s 或 0~200um 可调
准 确 度：±1%（满量程）
电流输出： 4~20mA
开关量输出：DC 30V / 5A或AC250V／5A（常开）
报警设定：满量程内任意设定
环境温度：运行时：0~65℃ 储存时：-30~80℃
相对湿度：至95%，不冷凝
电源电压：220VAC/50Hz±10%
外形尺寸：240×190mm
安装方式：挂壁式

安装孔位置尺寸：275（长）×170（宽）单位mm（孔径φ5mm）

四、前面板功能示意图：

通道Ⅰ显示框：在运行状态下，显示通道Ⅰ振动值；在参数设置状态下，显示参数标志；
通道Ⅱ显示框：在运行状态下，显示通道Ⅱ振动值；在参数设置状态下，显示参数标志对应的参数值；
报警指示灯：当测量值超过报警设定范围时，该报警指示灯亮；
SET键：长按该键5秒进入参数设置状态；在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。设置完参数后，再长按5秒，返回工作状态并保存已设置的参数；
+ 键：在参数查看状态下，按此键，可查看下一参数；在参数编辑状态下，可对要编辑的参数加1，数字范围为0~9；
- 键：在参数设置状态下，按此键，可查看上一参数；在参数编辑状态下，可对要编辑的参数减1，数字范围为0~9；
（◄）光标左移键：在参数编辑状态下，移动要设置的参数位数，如从个位数到百位数；

五、仪表参数设置操作与端子接线;
本仪表出厂前均已调试结束，用户可直接使用，如需查看仪表出厂参数或进行修改，则可进行以下操作。
通电后，仪表处于运行状态下，面板显示各通道位移量。
本仪表各种参数均由面板的“参数设置、+、-、←”设置。各个参数均有相应的标志表示。设置次序和步骤如下：

注：在参数设置状态下，通道Ⅰ显示框中显示参数标志，通道Ⅱ显示框中显示对应的参数值。
按“SET”键约5秒，进入参数设置状态，面板通道Ⅰ显示框中显示“E1–”，通道Ⅱ显示框中显示出厂通道Ⅰ报警Ⅰ值“06.3”。按“确认”键，进入参数编辑状态，此时低位数字闪烁，通过“+”、“-”键来将此位数字加1或减1，数字范围为0-9；按“←”键，前一位数字闪烁，可通过“+”键来修改此位数字；以此类推，通过按“←”键选定要修改第几位数字，再通过“+”、“-”键来修改此位数字，按“SET”键该参数编辑完成。按“+”键可继续对下一个参数进行设定。或按住“SET”键约5秒，返回正常工作状态。

端子板接线示意图及传感器的安装  （配接XH-SG-2系列振动速度传感器）

振动速度传感器为2芯屏蔽线，接到信号输入端，2芯线棕色蓝色不分正负，屏蔽黑色线单端接地。

六、安装调试说明：

HY-5V智能振动监控保护仪在出厂前已校验合格，用户可直接使用。

如安装时稍有变动，可作以下调整。工程模式下，当信号为零时标定参数1n0（2n0），使表头为零位。
当测量振动位移时，当信号为AC0.355V/40Hz时，标定参数1AA（2AA）使表头为满度。
当测量振动烈度时，当信号为AC0.400V/40Hz时，标定参数1LL（2LL）使表头为满度。
安装方式
监控仪安装在集控室，安装时将监控仪从集控室正面插入，然后从后面装上左右安装支架（厂家配套提供），紧固螺钉即可。再按要求在监控仪的背面端子板接入各输入输出导线。

挂壁式监控仪器安装在现场的墙壁上，或者集控式墙上，根据监控器后面的安装孔在墙上打眼固定就可以了。

本仪表安装采用挂壁式，可安装在现场或仪表保护箱内，安装时只需将配套安装板固定仪表上，按如图所示的尺寸开孔，再将仪表固定即可。再按端子示意图接线.

注：振动监控仪与传感器配套调试需在标准振动台上进行，在现场没有外围设备的情况下，是无法进行量程调试和结果的检验。有需要的单位可向我公司订购便携式振动校验台，对传感器和监控仪进行系统校验。

七、配套XH-SG-2振动速度传感器：

HY-5V智能振动监控保护仪配接两只XH-SG-2振动速度传感器使用

XH-SG-2振动速度传感器磁电式速度传感器与振动，烈度表配接后，可以测量各种位移、速度等。
XH-SG-2振动速度传感器由滚动轴承支承的转子，其振动会足够大的传到轴承座上，安装在轴承座上或者很靠近轴承外壳上的速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。

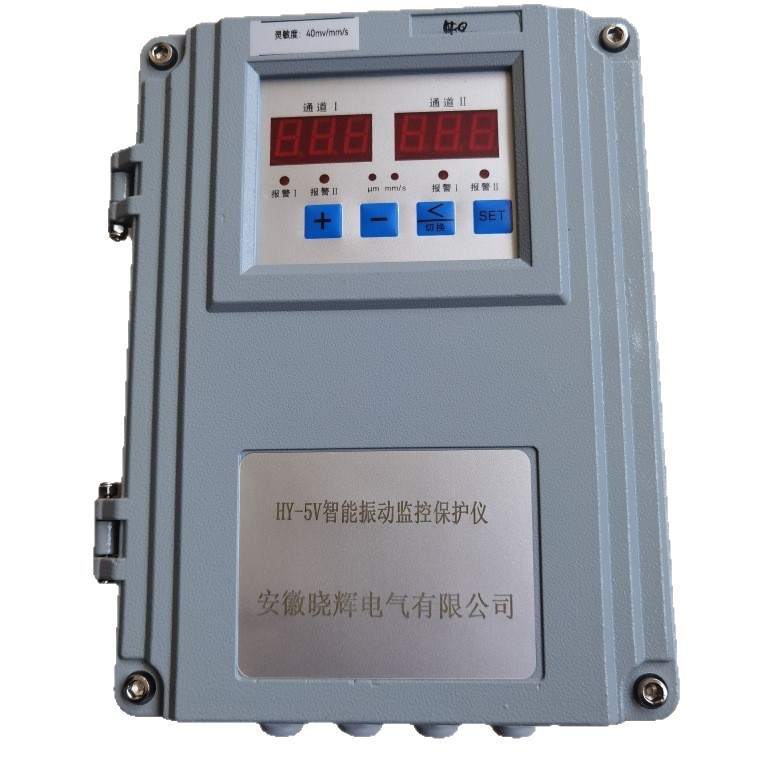

 八、产品照片：
