KUBLER KUBLER Инклинометр серии IN81

Описание

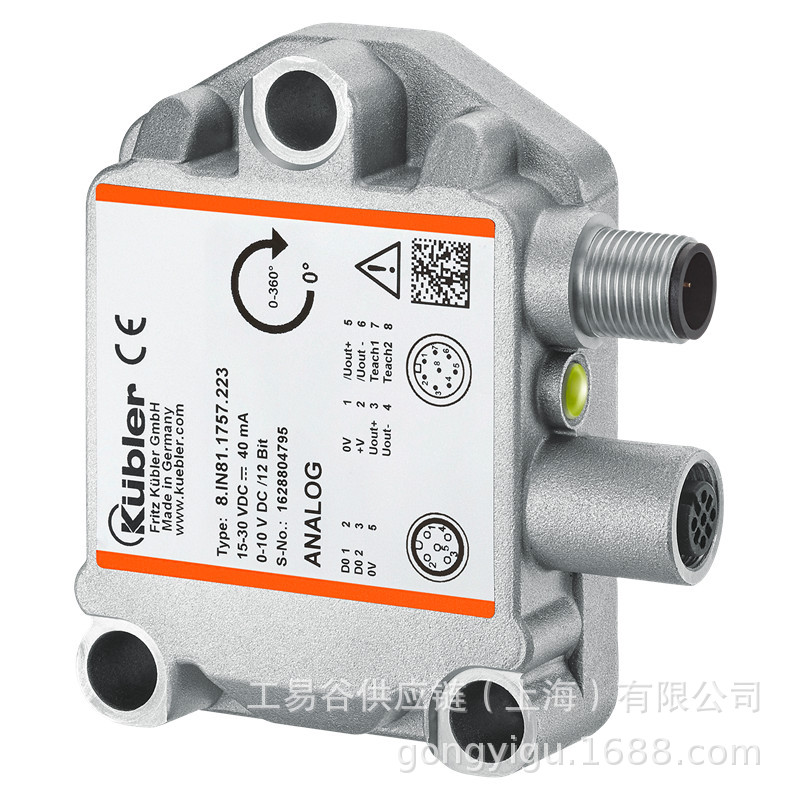

产品名称：KUBLER倾角仪IN81系列

产品型号：IN81

产品介绍：

坚固耐用且准确：适用于静态应用的倾角仪。

IN81 系列倾角仪可用于测量 ±85° 测量范围内的二维倾角或max 360° 的一维倾角。该系列倾角仪坚固耐用，防护等级达 IP69k，工作温度范围从 -40 °C 到 +85 °C，非常适合移动自动化领域的户外应用。

性能特点：

- 用于准确测量的模拟传感器

• 整个温度范围内精度稳定

• 用于不同电流和电压范围的模拟接口

- 通过示教适配器进行单独的 “简易示教 ”设置

• 定义预设值（零点/中点位置）

• 模拟测量范围的缩放（起点/终点位置）

• 设置传感器滤波器

• 设置可选开关输出的开关点

• 重置为出厂设置

- 冗余测量

外壳可将传感器安装成堆，以便在应用中轻松实现冗余测量。

- 启动和诊断简单

LED 显示屏可快速直观地检测运行状态。

- 即使在恶劣的环境条件下也能进行准确测量

• 温度范围 -40 °C ... +85 °C，防护等级 IP67 / IP69k

• 防止盐雾和温度急剧变化的影响

•  E1 认证

- 坚固耐用

坚固的金属外壳还能保护电子元件免受extreme的机械影响。

技术参数：

- 连接

• 1 x M12 连接器，8 针，公连接器

• 1 x M12 连接器，5 针，母接口

• 2 x M12 连接器，8 针，公型/5 针，母型连接器

- 重量 ：约 185 克 [6.53 盎司］

- 防护等级符合 EN 60529 ：IP67 + IP69k

- 工作温度范围： -40 °C ... +85 °C [-40 °F ... +185 °F]

- 抗冲击性符合 EN 60068-2-27： 1000 m/s²,6 毫秒

- 抗振性符合 EN 60068-2-6 ：100 m/s², 10 ... 2000 赫兹

- 尺寸 ：80 x 60 x 23 mm [3.15 x 2.36 x 0.91"]

- 电流接口

• 电源电压 ：10 ... 30 伏直流

• 电流消耗（空载） ：max. 40 mA

• 电源电压反极性保护：是

• 上电时间（上电至有效输出值）：< 0.5 秒

• 输出负载

10 VDC 时，max 200 欧姆

24 VDC 时，max 900 欧姆

30 伏直流时，max 1200 欧姆

• 设置时间：< 1 ms（R_Burden = 900 欧姆，25 °C）

• 采样率 ：50 Hz (20 ms)

- 电压接口

• 电源电压

4 ... 20 mA / 0.1 ... 4.9 V / 0.5 ... 5 V / 0 ... 5 V 5 V，10 ... 30 V

0 ... 10 V，15 ... 30 V

• 电流消耗（空载）：max. 40 mA

• 电源电压反极性保护：是

• 上电时间（上电至有效输出值）：< 0.5 秒

• 输出负载：max 10 mA

• 设置时间：< 1 ms (R_Burden = 1000 Ohm, 25 °C)

• 采样率： 50 Hz (20 ms)

- 可选开关输出的特性

• 允许负载：max 100 mA

• 信号电平（max负载下）

高：min. +V - 3.0 V

低：highest 0.5 V

• 短路保护输出：是
- 特性控制输入

• 功能

预设（参考点设置）

示教（测量范围）

滤波器设置

开关点设置

• 输入：有效高电平

• 信号电平

高：min. 60% von +V，max +V

低：max 30% von +V

• min脉冲持续时间： +V min 1 秒

- 产地：德国

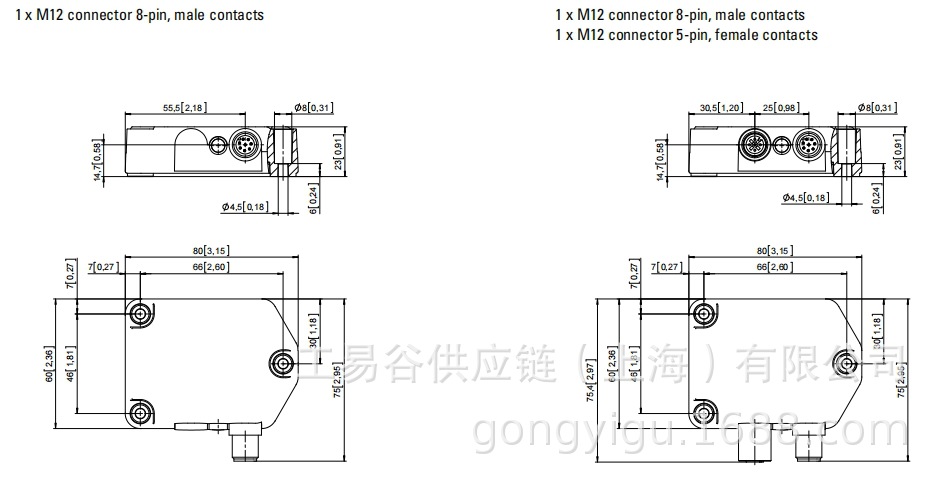

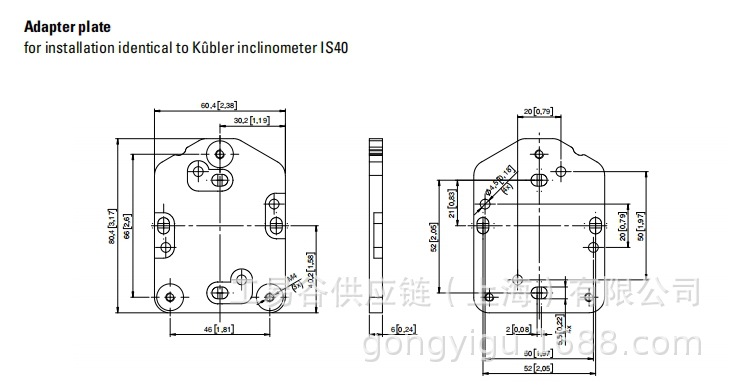

产品尺寸：

尺寸单位：毫米 [英寸］
