Полностью автоматический калибратор реле плотности газа гексафторида серы Устройство калибровки реле плотности газа SF6

Описание

产品概述

SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。因此DL/T596-2005《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。在实际运行中，也常对现场运行中的SF6密度继电器、压力表进行定期校验。

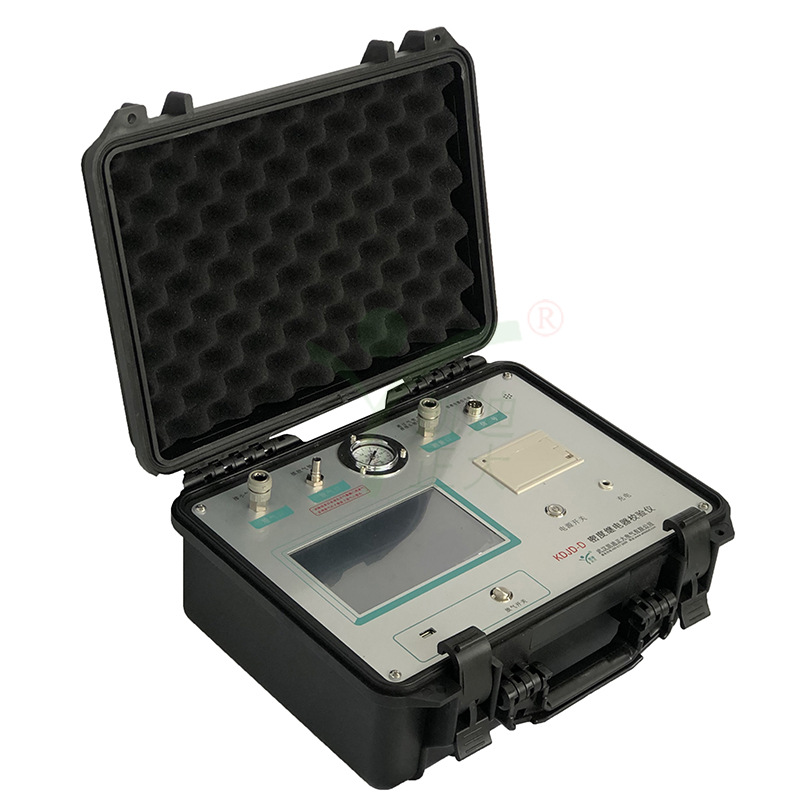

KDJD-D 密度继电器校验仪是一种智能化的SF6气体密度继电器校验仪器。该校验仪采用高精度压力传感器及高速率A/D转换器，结合32位高性能微处理器能对各种SF6气体密度继电器进行性能校验，能准确测量信号动作时当前温度下的压力值，自动完成不同环境温度对20℃时的标准压力换算，并具有打印、存储和Ｕ盘转存功能，同时自动识别测试过程中的故障。本产品携带方便、操作简单、测试精度高、稳定性强、可靠性好，体现了仪器“智能型”的特点。

仪器功能
仪器主要功能是测量SF6气体密度继电器的报警值、闭锁值、报警回复值、闭锁回复值，测量过程可单闭锁测量和双闭锁测量，同时仪器有常温压力表校验和20度压力表校验的功能。

技术参数
1、测量方式：全自动测试
2、工作电压：AC220V、50Hz
3、额定频率：50Hz
4、测量精度：0.2级
5、压力校验范围：0～0.9MPa
测量范围：0～1.000Mpa
SF6密度继电器：单报警、单闭锁、单报警单闭锁、单报警双闭锁
常温气体压力表：0～1MPa之间压力点校验
20度气体压力表：0～1MPa之间压力点校验
6、压力显示分辨率：0.001MPa
7、环境温度显示分辨率：0.1°C
8、存储容量：50组
9、环境温度测量范围：-20℃～80℃
10、工作湿度：£90%RH
11、校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁
12、显示方式：320×240图形点阵单色液晶屏
13、操作方式：旋转鼠标（一键飞梭）输入（中文界面、按键输入）
14、打印机型：高速微型打印机
15、打印方式：汉字报表式打印
16、外形尺寸：主机365×300×220(mm3)
17、附件箱400×370×200(mm3)
18、SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。
19、仪器重量：8kg

产品特点
1.测试精度高：核心元器件采用进口器件，集成程度高、精度高、重复性好、
可靠性高。
2.高度智能化：校验过程无需恒温室，在不同有效温度范围内均可对SF6气体
密度继电器、压力表进行校验。运用压力与温度动态补偿算法，自动完成压力测量和20℃等效压力值转换，并显示当前温度下的压力、20℃时的等效压力，解决SF6气体密度继电器现场校验难的难题。
3.功能强大：能同时测试一组报警信号、二组闭锁信号，并具有常温压力表校验和20度压力表校验功能。
4.人机界面友好：配置大屏幕中文液晶屏和旋转鼠标人机接口，操作简单、界
面美观、所有参数及状态清晰明了。测试过程仪器自动完成，无需人工干预，避免繁琐的人工气路调节操作。
5.配套过渡接头全：本产品为便携式仪器，配备多种型号过渡接头，大多数型号开关密度继电器不用拆卸即可进行现场校验，是SF6密度继电器校验的常用仪器。
6.耗气量少：校验过程中耗气量极少，不浪费SF6气体，测试成本低，无污染。
7.支持数据存储：仪器内置存储器，即时保存试验结果，具有掉电数据保存功
能，随时查询和打印历史试验数据。
8.支持报表打印：汉字报表式打印测试结果，并对试验结果进行智能分析。
9.时钟修改：具有在线修改系统时钟的功能。
10.U盘转存：支持U盘转存试验数据，通过PC机进行读取，操作简便快捷。
11.PC机软件功能强大：PC机应用软件功能强大，操作简单，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

执行标准

1：DL/T 259-2012　六氟化硫气体密度继电器校验规程
2：DL/T 596-2005　电力设备预防性试验规程
3：GB/T 22065-2008　压力式六氟化硫气体密度控制器
4：GB/T 11287-2000　电气继电器

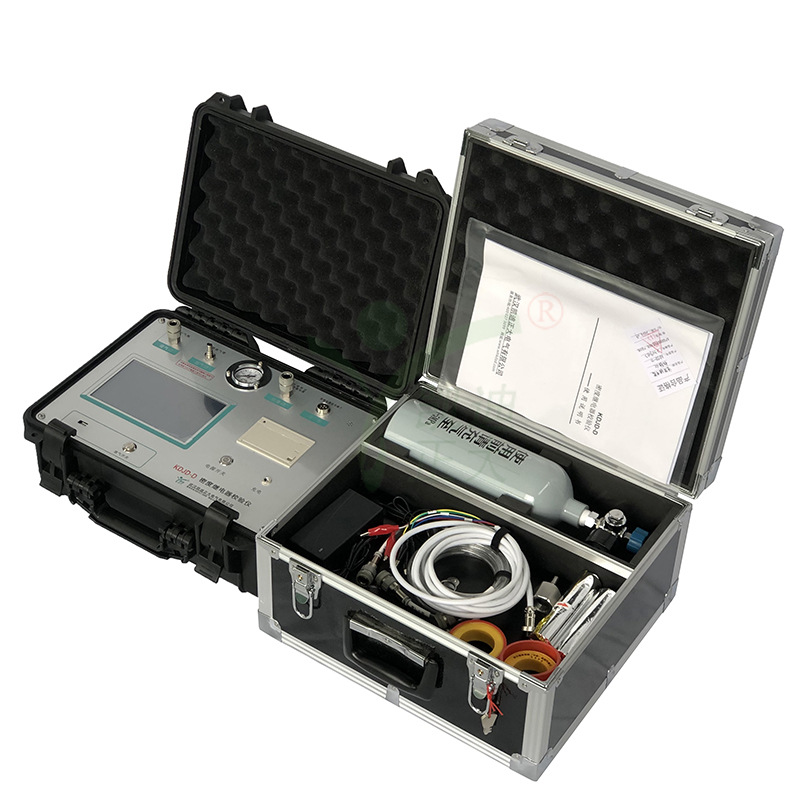

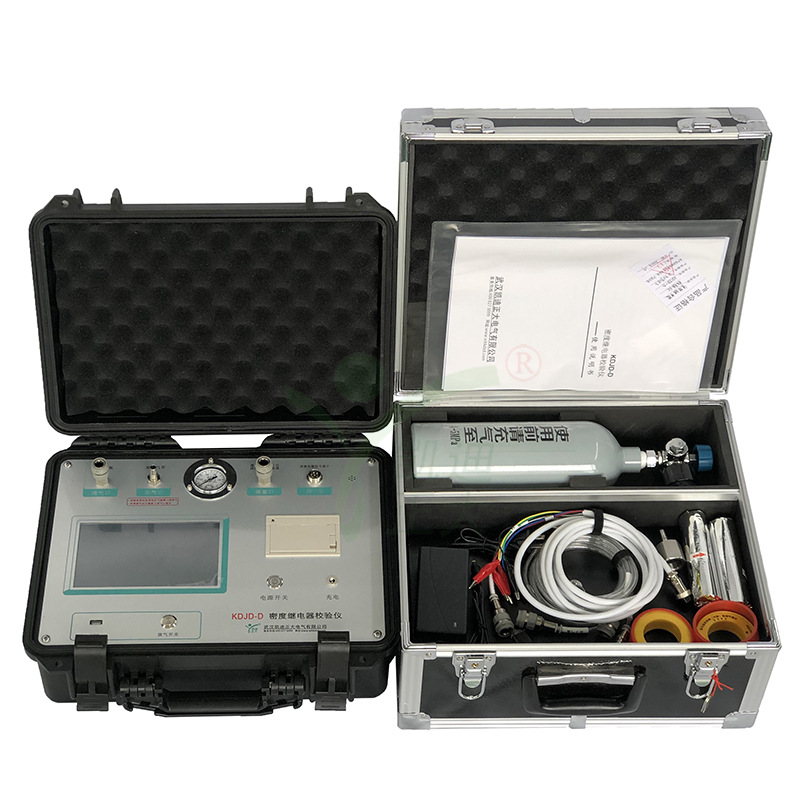

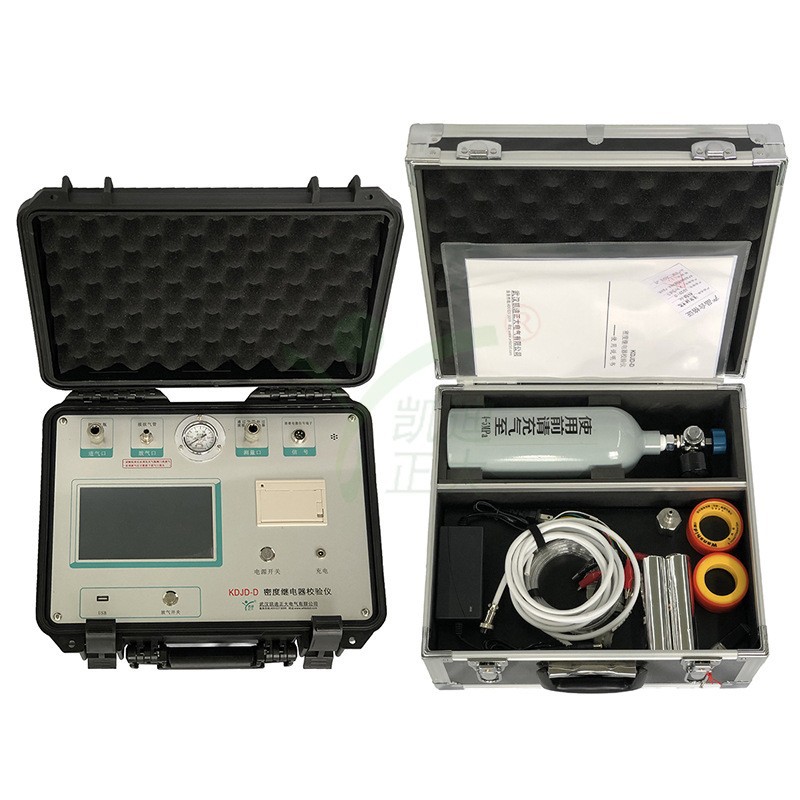

装箱清单
１：主机１台
２：AC 220V电源线１根

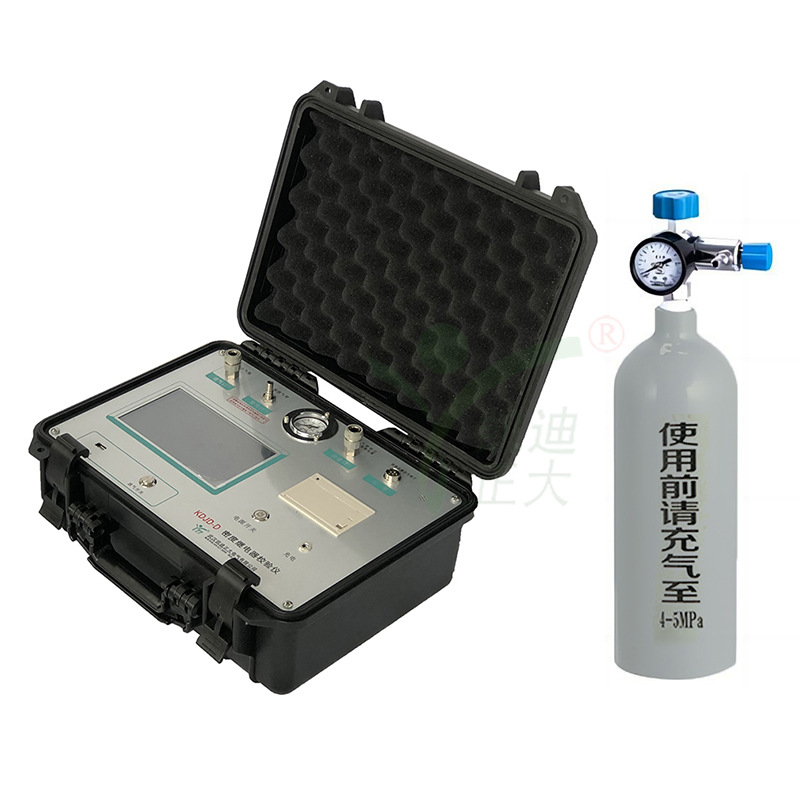

３：气瓶１个
４：进气管（80cm）１根
５：测量气管（250cm）含公共接头１根
６：放气管（250cm）１根
７：过渡接头（1～8）８个
８：充气转接头（9）１个
9：6芯测试线１根
10：打印纸２卷
11：生料带２卷
12：2A保险管２个
13：光盘１张
14：U盘1个
15：说明书１本
16：检验报告１份
17：合格证１份
