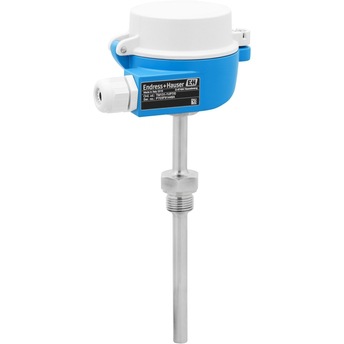

Модульный промышленный термометр E+H Endresshaus TM131-AABBCCC1BA7AKAC5AA1AA1+NQ

Описание

测量原理
热电阻
特点/应用
公制风格
模块化温度组件
普遍适用范围
适用于危险区域
带颈或iTHERM QuickNeck
包括热电偶套管/保护管（金属）或安装在热电偶套管中
可与iTHERM StrongSens、iTHERM QuickSens插入物一起使用
快速响应时间
热保护套管
焊接保护管或与热电偶套管一起使用
铠装芯子/探头
矿物绝缘（MI），柔性
热保护套管外径
热电偶套管：
9x1.25毫米
11x2毫米
12x2.5毫米
14x2毫米
16x3.5
1/4英寸SCH80
1/2英寸SCH80
1/2英寸SCH40
所需最大插入深度
最大4.500.0毫米（177英寸）
热保护套管材质
316 (1.4401)
316升（1.4404）
316钛（1.4571）
合金600（2.4816）
合金C276（2.4819）
合金446（1.4749）
321合金（1.4541）
护套PTFE
护套钽
过程连接
外螺纹：
G3/8、G1/2“、G3/4”、G1“
NPT1/2英寸、NPT3/4英寸、NPT1英寸
M14x1.5、M18x1.5、M20x1.5、M27x2、M33x2
R1/2英寸，R3/4英寸
阴螺纹：
M20x1.5、M24x1.5
NPT1/2“
盖形螺母：
M20x1.5，G1/2“，G3/4”
压缩配件：
NPT1/2“，G1/2”，G1“
轮缘：
DN15 PN40 B1，C
DN25-PN20、PN40、PN100-B1、B2、C
DN40 PN40 B1
DN50 PN40 B1
1英寸150射频
1“300射频
ASME 1 1/2“150射频
2英寸150射频
ASME 2“300射频
热保护套管末端类型
直的
减少
逐渐变窄
针对快速响应时间进行了优化
表面光洁度Ra
<0.76μm（0.03μin）
工作温度范围
PT100 TF iTHERM StrongSens：
-50°C。.500°C
（-58°F…932°F）
PT100 TF iTHERM QuickSens：
-50°C…200°C
（-58°F…392°F）
PT100湿重：
-200°C。.600°C
（-328°F…1.112°F）
PT100 TF：
-50°C。..400°C
（-58°F…752°F）
K型：
最高1.100°C
（最高2.012°F）
类型J：
最高800°C
（最高1.472°F）
类型N：
最高1.100°C
（最高2.012°F）
最大过程压力（静压）
取决于高达100巴的配置
测量精度
符合IEC 60751的AA级
符合IEC 60751的A级
符合IEC 60751的B级
符合ASTM E230的特殊或标准等级
符合IEC 60584-2的1级或2级
响应时间
热电偶套管t90的最快响应时间低于10秒
取决于配置
模块化温度变送器
是（4…20mA；HART；PROFIBUS PA；基础现场总线）
防爆认证
ATEX Ex ec、Ex tc
ATEX IECEx防爆标准，防爆等级，防爆等级
CSA C/US是，NI，XP，DIP
INMETRO Ex ia、Ex d、Ex tb
NEPSI Ex ia、Ex d、Ex tD
EAC Ex d、Ex ta/tb、Ex ia
UKCA前ia、前nA、前tc
证书
SIL、MID、DNV/GL

应用领域

热电阻或热电偶温度计带整体套管，或安装现场保护套管中使用。可选安装在支持通用通信协议 - Bluetooth®技术的模块化变送器中，特别是带iTHERM QuickNeck，重新标定无需使用工具，抗振，传感器响应时间短，采用保护套管技术（iTHERM StrongSens、QuickSens）通过防爆认证，设备的测量精度更高，可靠性更高。

优势

• 第二层过程隔离带故障指示功能，提供有用的健康状态信息

• iTHERM铠装芯子：Endress+Hauser首款，全自动生产。全溯源的始终如一的高产品质量，确保可靠测量值

• iTHERM QuickSens：仅需1.5秒响应时间，优化过程控制

• iTHERM StrongSens：超强抗振性（> 60 g），始终确保工厂安全

• iTHERM QuickNeck：重新标定十分简单，无需借助其他工具，节省了成本和时间

• iTHERM TA30x：多种型号的接线盒，操作更加简单，安装和维护成本更低

• 通过国际认证：ATEX、IECEx、CSA C US和NEPSI防爆认证
