KUBLER KUBLER Инклинометр серии IS40

Описание

产品名称：KUBLER倾角仪IS40系列

产品型号：IS40

产品介绍：

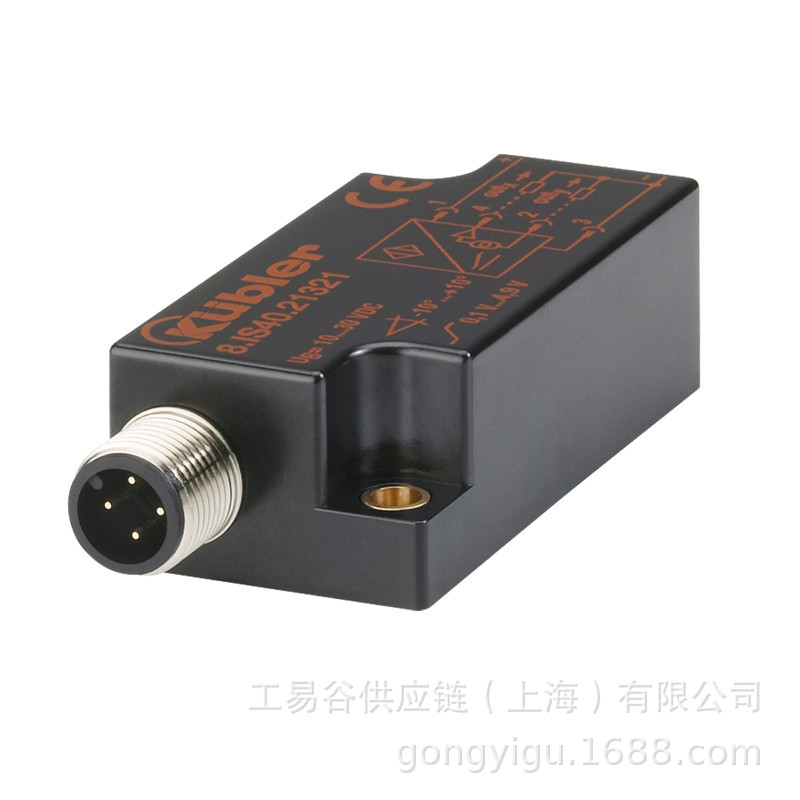

倾角仪 - 紧凑型

IS40 系列倾角传感器可用于测量 ±10°、±45° 或 ±60° 测量范围内的双轴倾角，以及max 360° 的单轴倾角。该传感器结构紧凑、坚固耐用，是恶劣环境下的理想角度测量设备。

性能特点：

- 用于准确测量的模拟传感器

• 整个温度范围内精度稳定

• 电流和电压范围的模拟接口

- 通过示教适配器进行单独的 “简易示教 ”设置

• 定义预设值（零点/中点位置）

• 模拟测量范围的缩放（起点/终点位置）

• 重置为出厂设置

- 坚固、紧凑的设计

• 也适用于min的安装空间

• 设计坚固，抗震性强

- 用途广泛

用于车辆技术、太阳能装置、起重机和升降机或商用车辆。

可选功能与配件：

示教适配器

通过示教适配器调整测量范围

将角度测量范围设置为顺时针方向：

• 将传感器移至起始位置

• 按下示教-GND 按钮，直到输出 < 4 mA / 0.1 V 切换（约 1 秒）

• 将传感器移至结束位置

• 按下 Teach-GND 按钮，直到输出切换为 20 mA / 4.9 V（约 3 秒）

重置角度测量范围：

• 按下 Teach-GND 按钮，直至输出切换至 12 mA（约 6 秒）。

• 角度测量范围重置为 360°

技术参数：

- 测量范围：1-achsig 360° 和 2-achsig ±60°

- 接口

• 模拟 0.1...4.9 V

• 模拟 4-20 mA

- 电源 ：10 ... 30 伏直流

- 耗电量

• 1 轴：50 ... 105 mA（取决于电压）

• 2 轴：50 mA

- 隔离测试电压： ≤ 0.5 kV

- 短路保护： 是

- 断线保护

• 1 轴：是

• 2轴：否

- 反极性保护：是

- 连接： M12 接头

- 重量： 50 克

- 防护等级符合 EN 60529 ：IP68 / IP69k

- 工作温度范围： -30 °C ... +70 °C [-22 °F ... +158 °F]

- 抗冲击性 ：30 g (11 ms)

- 抗振性 ：55 Hz (1 mm)

- 尺寸 ：60 x 30 x 20 毫米 [2.36 x 1.18 x 0.79 英寸］

- 特征电压输出

• 电压输出：0.1 ... 4.9 V DC（1 轴）：ccw 和 ccw 各 1x

• 负载电阻：≥ 40 kΩ

- 特性电流输出

• 电流输出：4 ... 20 mA，用于 1 轴：ctw 和 ccw 各 1x

• 负载电阻 ：≤ 0.2 kΩ

- 常规数据 1 轴测量

• 测量范围 ：0 ... 360°

• 分辨率 ：≤ 0.14°

• 重复精度 ：≤ 测量范围的 0.2%

• 线性偏差：≤ 0.6%

• 温度系数 ： ≤ ± 0.05 %/K

• 反应时间：0.1 秒 - 输出信号达到调整量程 90% 的时间

- 常规数据 2 轴测量

• 测量范围： ±10°、±45°、±60°

• 分辨率

适用于 ±10°：≤ 0.04°

用于 ±45° ：≤ 0.1°

版本为 ±60°：≤ 0.14°

• 重复精度： ≤ 测量范围的 0.2%

• 线性偏差

对于 ±10° 版： ≤ 1 %。

±45°和±60°：≤ 0.5%

• 温度系数

对于 ±10° 版本：≤ ± 0.05 %/K

用于 ±45° 版本：≤ ± 0.04 %/K

用于 ±60° 版本：≤ ± 0.025 %/K

• 反应时间：0.1 秒 - 在整个测量范围内改变角度时，输出信号达到调整测量范围 90% 的时间

• 零点调整

适用于 ±10°：±5°

对于 ±45° 和 ±60° 版本：±15°。

- 产地：德国

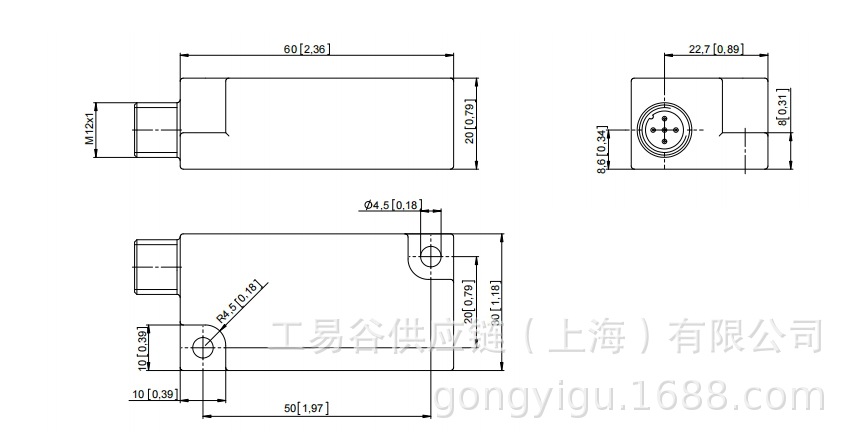

产品尺寸：

尺寸单位：毫米 [英寸］
