Описание

高压自动校验器详细资料

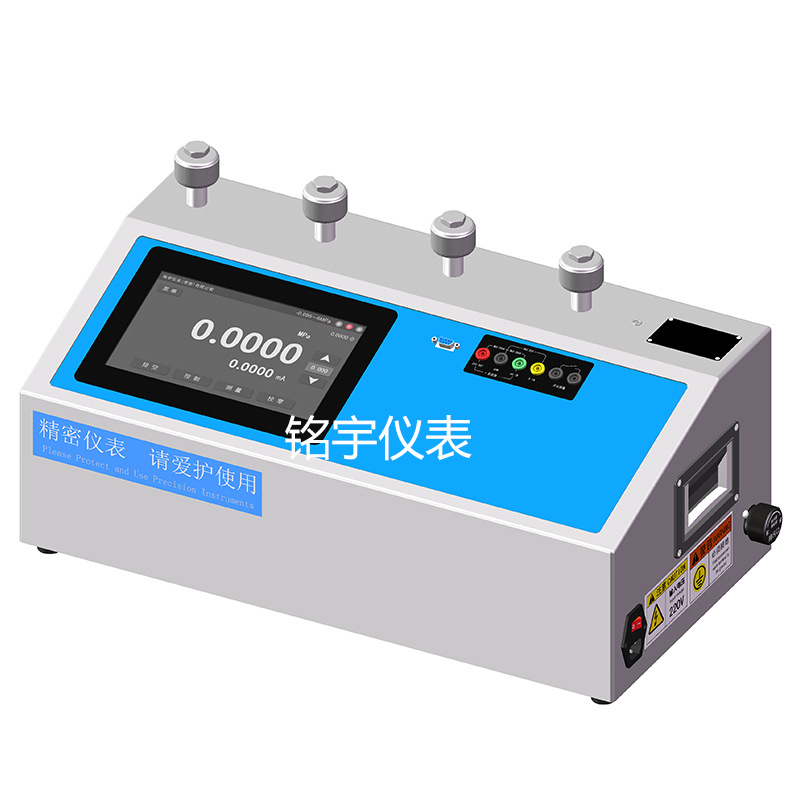

MY632-QZD100高压自动校验器采用标准一体化设计，模块化整合，整体化设计布局，集造压、控压、测试、数据采集、数据处理为一体。压力发生及控制系统置于台体内部，压力测量标准可选用本公司出品的标准数字压力模块或智能数字压力校验仪均可。下位机采用10寸彩色触摸屏，简洁直观便于使用人员快速掌握、操作。全自动压力校验台（液压）该产品广泛应用于各级计量单位、石油、化工、电力、冶金、国防、制造、科研院校等行业，适用于实验室开展一般压力表、精密压力表、数字压力计、压力变送器、压力传感器、压力开关等的检定/校验工作。

1.符合最新国家检定规程，可检定一般压力表、精密压力表、数字压力表、压力开关、压力传感器、压力变送器等；
2.设备主要由设备机体、全自动压力发生及控制系统、高精度测量系统、标准数字压力模块、计算机和打印机（选配）、计量软件及附件等组成；
3.控压方式采用高精度控制阀及伺服无级自动控制模式,快速升降压，瞬间稳定；
4.上位机软件及下位机触摸屏均可实现自动控制；
5.具备控压数据、压力实时显示，数据存储和输出功能；
6.可在范围内任意定点设定，实现定点自动控压；
7.检定点数及次数、单点稳压时间可编辑，系统根据量程自动等分，升降压自动循环，无需人工干预；
8.正反级推进功能，轻松实现指针表的反向检定；
9.图标式管理菜单；中英文操作界面，10寸触摸屏显示；
10.测量值位数显示：4、5或6位可自定义；
12.具备误接保护功能，避免电路受损；
13.其输出压力的准确度以数字压力标准模块作为控压依据，采用压力、压力变化率双闭环控制方案，快速响应，无超调；
14.具有完整保护功能，过压（如果超过量程的120%则会发出报警）、传感器故障等报警，保护被校表的安全；
15.压力校验系统在能实现全量程自动加压、减压、稳压、数据采集、误差计算、存储等，打印符合国家检定规程的校验记录、误差曲线及证书等；
16.全自动压力校验系统可根据需要更换不同量程的数字压力模块作为标准，用于检定不同量程和准确度的仪表；
17.压力单位：PSI、inH20、inHg、mbar、bar、mmH2O、mH2O、mmHg、mHg、kgf/cm 、hpa、Pa (KPa)、kPa (MPa)等单位之间循环切换。

18.压力接口：配压输出口*M20*1.5（内置过滤结构）。

高压自动压力校验器校验步骤

1.插好电源线，打开电源；

2.将被校仪表接在输出接口；【保持被校仪表清洁、干净】

3.逆时针旋出泄压阀杆及储液杯上盖，向储液杯加注3/4测压介质，先装回

  泄压阀杆。

4.拧紧泄压旋钮（顺时针旋转）关闭泄压阀。

 （使用可先选手动模式，按住排气/预压按钮手动增压，有压力后再打开泄

  压阀，反复几次做排气工作）

5.设定目标压力值后启动控压，压力达目标后对被检仪表校对及记录。

  （对触摸屏控制操作后面单独详细说明）

6.校验完成，触摸屏上要先执行【排空】，再（逆时针旋转）打开手动泄压阀泄压。

  无压力后，取下被校仪表。

全自动压力校验仪技术指标：

1. 内置自动压源，气压最高可至-95-6MPa；液压：0-60MPa 0-100Mpa
2.智能交互技术；
3. 准确度等级最高可达0.05/0.02级；
3. 可外部独立充电电池，电池供电款可以工作待机8小时

4.产品内置设计有排污口过滤器。

5.压力范围：

液压：0-6Mpa  0-10Mpa 0-15Mpa  0-20Mpa  0-25Mpa 0-30Mpa 0-40Mpa 0-60Mpa  0-70Mpa  0-100Mpa（更多量程联系客服）

气压：-95-1.0Mpa  -95-1.6Mpa -95-2.0Mpa -95-4.0Mpa 0-95-6Mpa（更多量程联系客服）

微压±10kpa、±30kpa ±40kpa  ±60kpa 0-100kpa  0-250kpa 0-300kpa 0 -400kpa 0-600kpa（更多量程联系客服）

6.外置后配压力模块通讯接接口

7.压力接口：超快速按压活动接头M20*1.5四个压力输出口

8.测量介质：变压器油或纯净水

9.准  确   度:  压力0.05%F•S、0.02%F.S    电压、电流:±(0.01%R.D+0.005%F•S)

10.使 用 温 度:  0～50℃

11.外 型 尺 寸:  650×330×420(长×宽×高 mm)

12.仪 表 重 量:  38kg

全自动压力校验仪注意事项：

1. 设备避免进入有腐蚀性气体及粉尘颗粒的环境中使用。

2. 所有手柄与接头不能过力操作；长时间使用后,螺纹部分涂覆适量的润滑脂。

3. 如果测压介质被污染，请及时更换；液面应在储液杯的1/4～3/4范围内。

4. 定期将过滤器罩旋开，清理杂质。

5. 有高压力状态下请勿断电。

6. 出现以下条件时系统自动结束控制强制复位：

1）预压时长超过1分钟压力未达至0.1MPa

2）增压时压力瞬间下降2MPa以上。

3）增压时长起过2分钟未达至设定值

4）增压泵达至终点时。

注:标准数字压力模块的量程、数量及准确度可根据用户实际要求选配，可扩容。
