Векторный анализатор сети 6G VNA SWR Bluetooth 5,8G GPS WIFI 2,4G Антенный анализатор Beidou

Описание

我们有更详细的电子说明书，PC上位机软件。如果您需要，请留下您的电子邮件地址，或者电话 我们会将有专业的人员给你提供服务

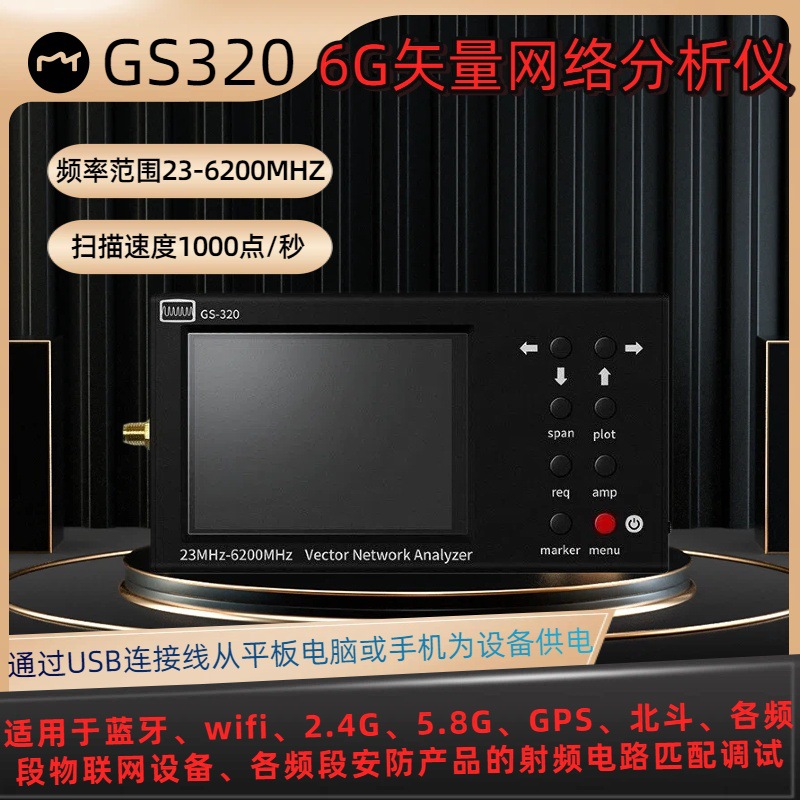

GS-320手持式矢量网络分析仪VNA（反射计） 23-6200 MHz旨在测量无源和有源无线电设备（天线，电缆，滤波器，衰减器，放大器等）的匹配特性。

该设备使您能够测量复反射系数，驻波比（VSWR），阻抗，导纳，幅度，相位，损耗和电缆故障点的距离的参数。

您可以向经销商索取手册

性能介绍:

GS-320用耐用的铝制外壳制成，采用可移动式自动化仪器形式，因为它的重量轻，结构紧凑，能耗低，可直接对待测物进行测量。该分析仪特别适用于从事电信领域、天线安装和维护，蜂窝通信放大等工作的公司。有了它，服务中心和维修人员就可以在进行调试或维修工作时对电缆和天线进行RF分析。此外，该设备是车间，无线电爱好者，教育机构和实验室的理想选择。

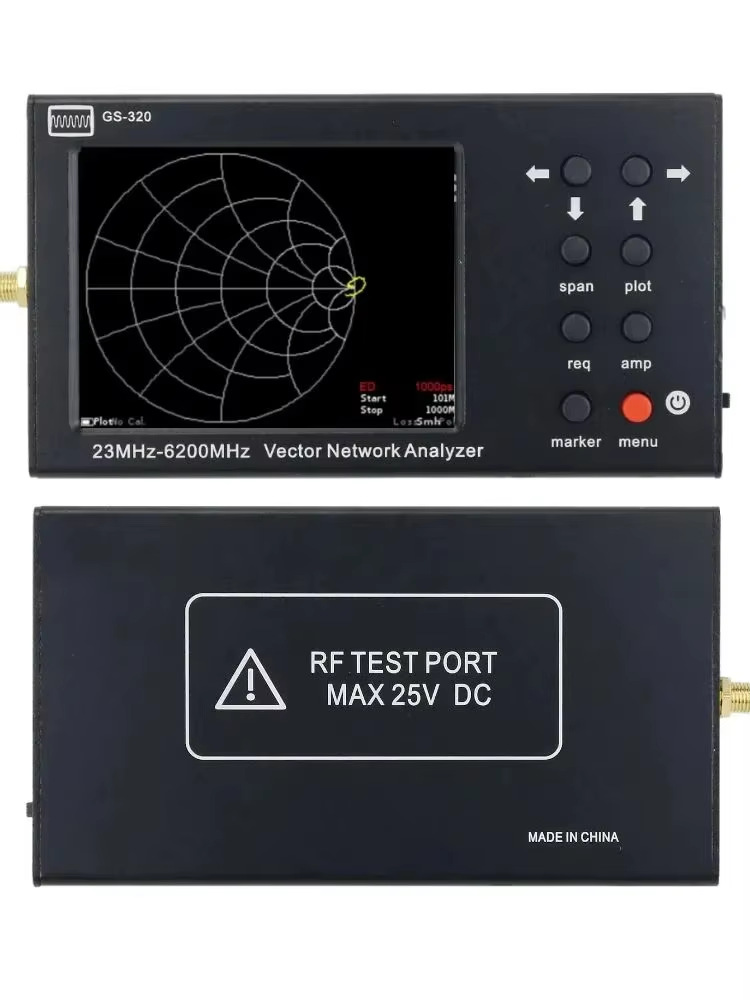

该设备具有一个3.2英寸的彩色电阻屏，可显示测量结果并控制该设备。

例如，您可以使用该仪器执行以下操作：

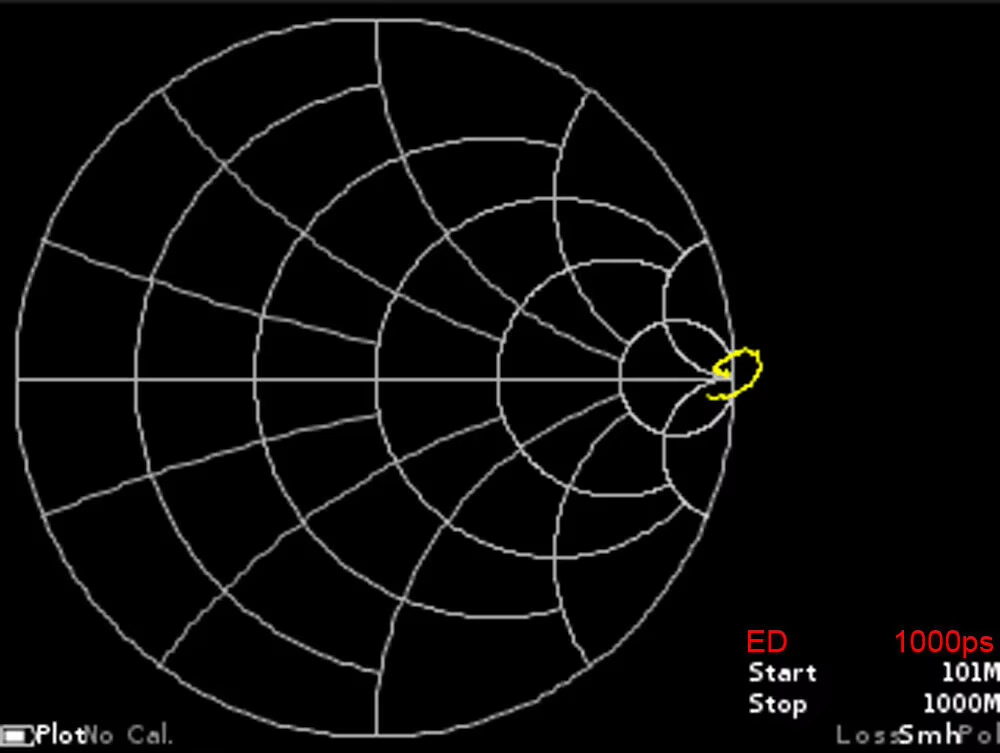

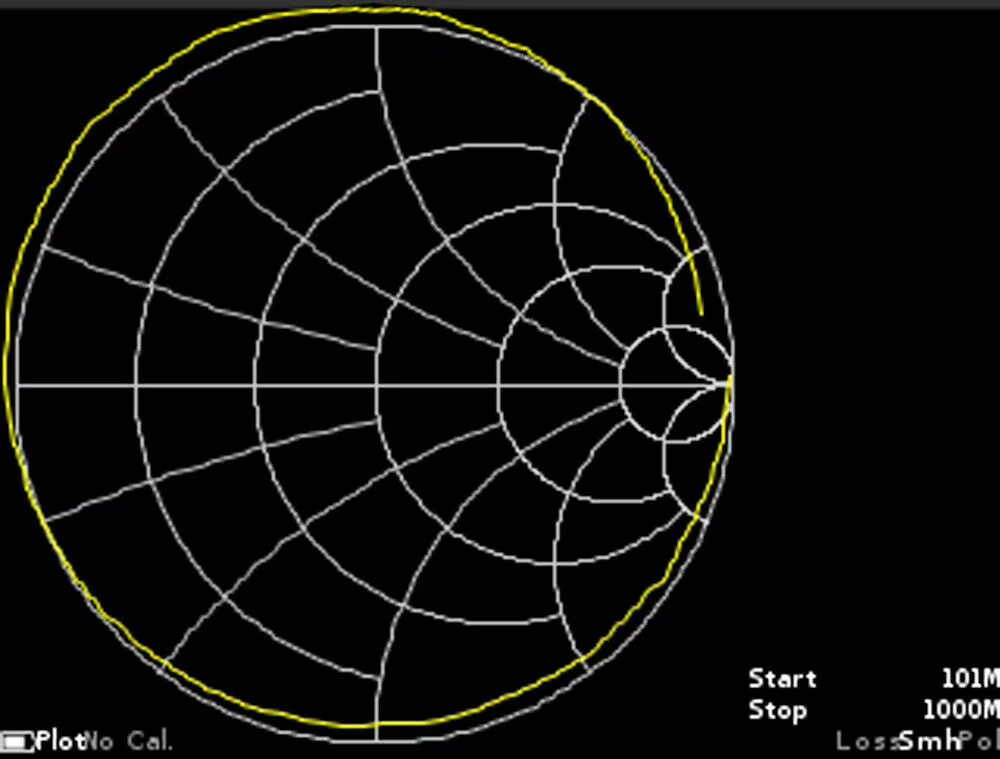

-使用史密斯圆图进行阻抗匹配

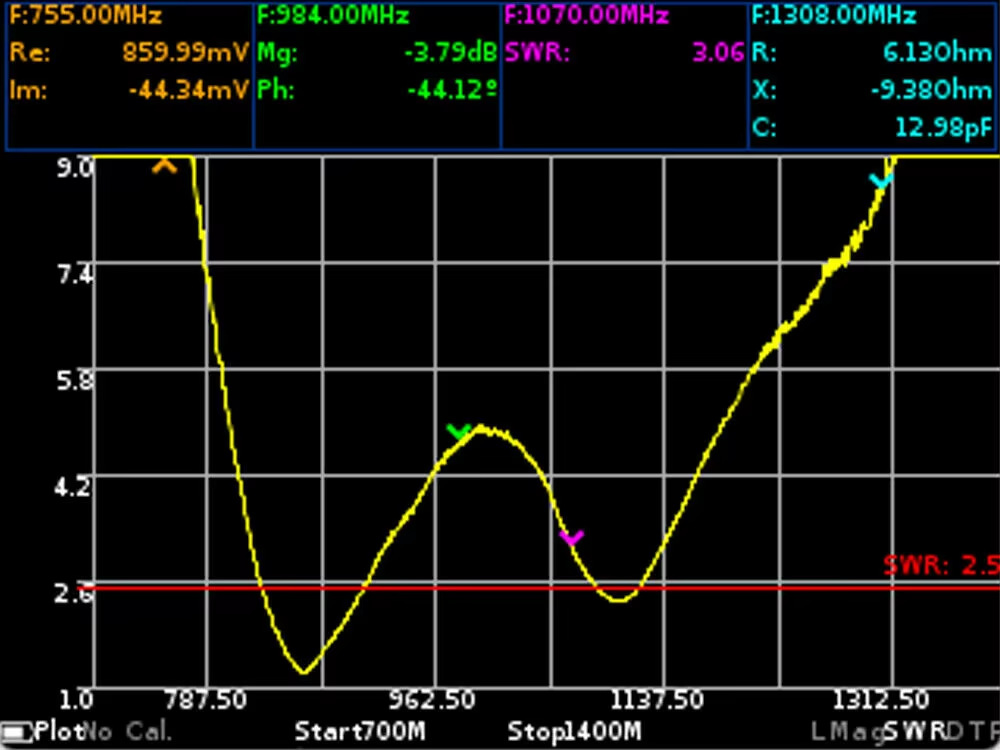

-测量驻波比

-测量电缆中的衰减

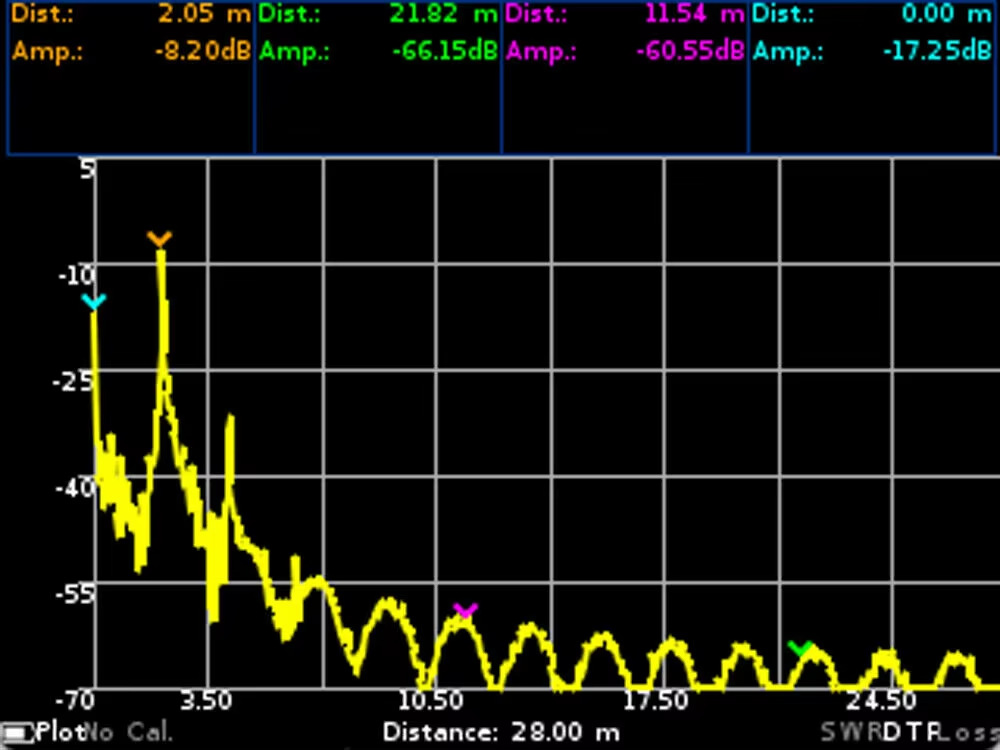

-测量电缆故障或不规则的距离

矢量网络分析仪GS-320 23-6200 MHz的优势：

-3.2英寸的彩色触摸屏，可快速配置扫描参数并显示测量结果

-宽工作频率范围：23 MHz至6200 MHz

-扫描速度高达1000点/秒

-高精度的测量：在整个频率范围内为0.25 dB和1.5°

-能够在所有图表上显示多达四个独立标记的功能，从而可以准确评估所测量的参数

-显示反射系数几乎所有可能的说明

-测量电缆故障和损耗距离的能力

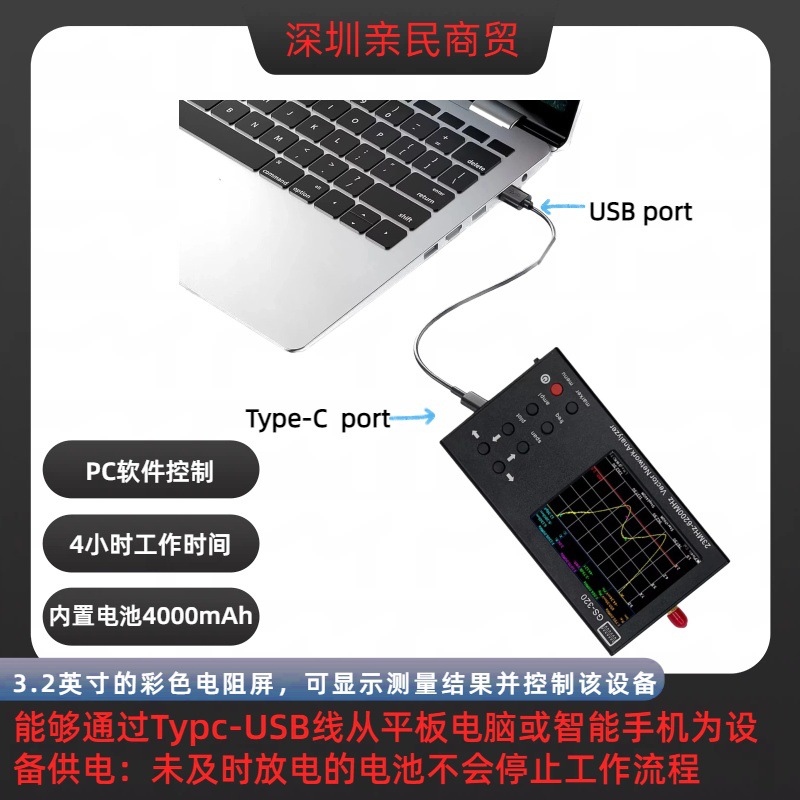

-支持上位机，可通过PC界面进行操控（上位机软件可通过经销商索取）

 -重量轻，尺寸小；重量：300g，产品尺寸：145×72×24mm

-内置电池可提供长达4小时续航

-能够通过Typc-USB线缆从平板电脑或智能手机为设备供电：未及时放电的电池不会停止工作流程

GS-320规格：

-工作频率范围：23-6200 MHz

-频率分辨率：10 kHz

-最大扫描点数：1000

-扫描速度：1000点/秒

-桥的方向，在整个范围内未校正：> 12 dB

-有效方向性（完全单端口校准后）注1：> 50 dB

-输入处的驻波比：<2

-相位测量精度注1：> 1.50

-幅度测量精度注1：> 0.25 dB

-确定到故障点的距离的分辨率注2：（C x VF）/ 2S m

-测量电缆的最大长度注3：3000m（VF=1）

-最大直流输入电压：25 V

-显示图：史密斯圆图；极坐标图反射系数的相位；幅值;对数幅度；VSWR，故障距离；电缆损耗

-工作温度范围：0 ... +40℃

-屏幕对角线：3,2英寸

-屏幕类型：电阻式

-屏幕分辨率：320х240

-电池容量：4000毫安

-电池续航时间注4：〜4小时

-电池充电时间：〜6小时

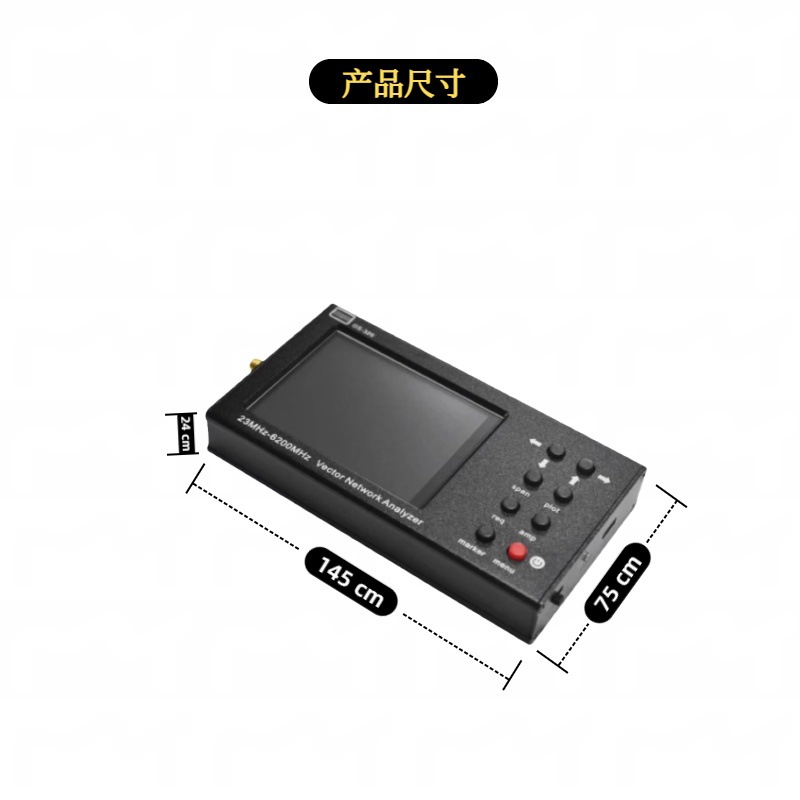

-外形尺寸（长×宽×高）：145×72×24mm

-包装尺寸（长×宽×高）：240×130×35mm

-重量：0.48kg

注:

1.将设备预热至少五分钟，在完全（短路，断开，负载）单端口校准后，然后再执行测量。从校准到测量期间的环境温度变化不得超过±3°C。

2.其中C是光速m / s； VF是速度因数（电缆中电磁波的传播速度与真空中电磁波的传播速度之比），根据电缆取0.1到1的值； S是频率任务中的扫描频率范围（Hz）。

3.取决于电缆的衰减量，它是显示的极限。

4.充满电后，在环境温度加上20±5°C下。

设备已进行出厂校准，设备连接器用作参考。如果计划使用电缆组件，适配器等进行测量，则需要重新校准。为此，请使用50欧姆校准套件SOL（S-短路，O -开路，L-负载）。 SOL校准套件最常见于N型和SMA型外形尺寸。在计划校准的参考上，选择与连接器类型相对应的外形尺寸。

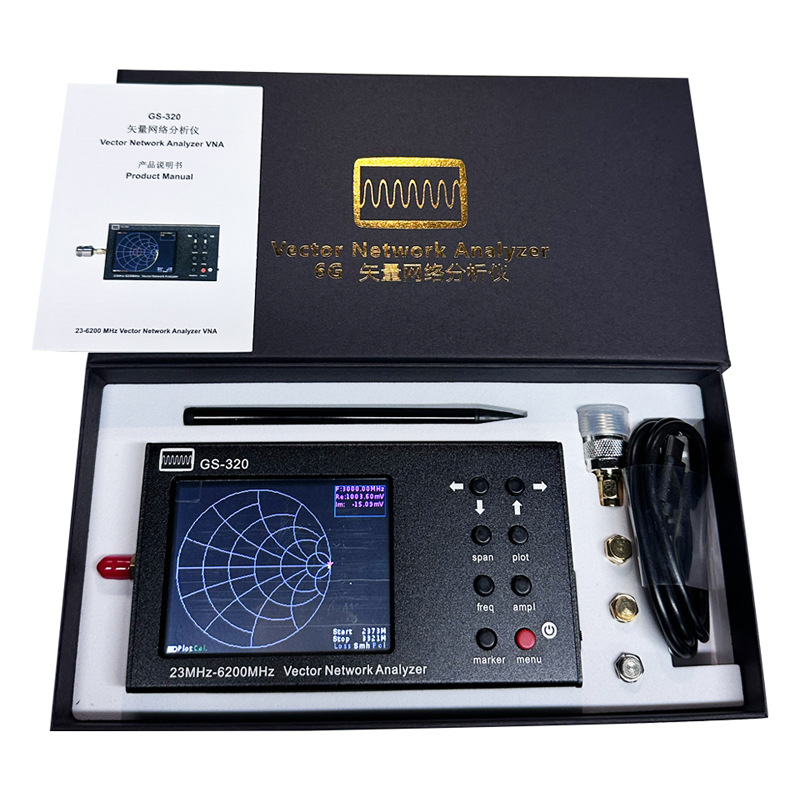

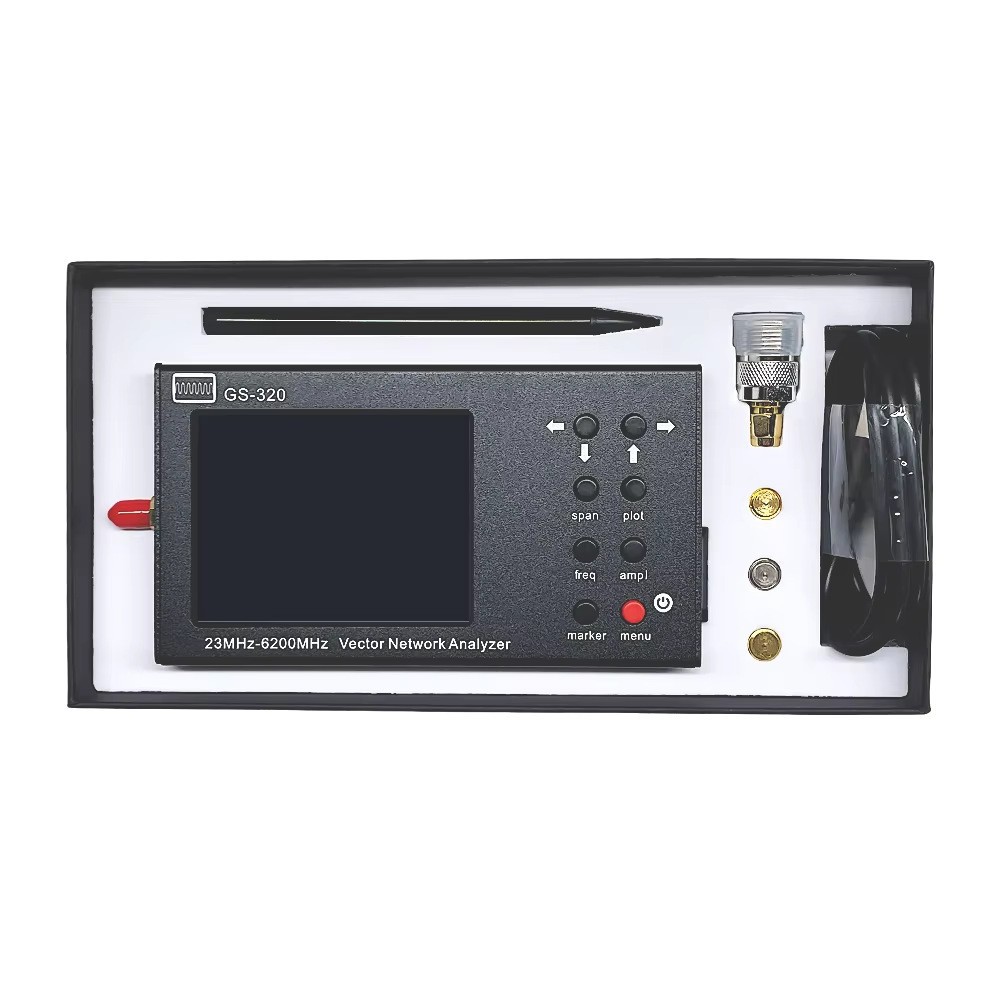

设备清单：

-GS-320手持式矢量网络分析仪23-6200 MHz*1

-Typc-USB连接线缆*1

-SOL校准件 *1

-N母转SMA公转接头*1

-触摸屏笔*1

-包裹*1

附加信息：

-从购买之日起，该设备的制造商保修期为1年。

-该设备不是专业的测量仪器，适用于业余无线电应用。

-如有必要，我们可以拆卸设备，以便更轻松地通过海关。组装只需要螺丝刀即可。
