Указатель уровня ENGLER EGL-PF-490-402S-D41-S SSPP.2.A2.B4.205.305

Описание

德国恩格勒 ENGLER（ ENGLER Steuer- und Messtechnik ）主要致力于研发，生产和销售液位变送器，浮子开关，温度传感器，高压电缆接头，高压电缆旋紧接头，温度指示器等一些控制设备。产品广泛应用于强腐蚀性领域，高纯度介质，水质处理，液压等工业领域。 如印刷电路板（ PCB ）生产，太阳能电路板生产，分析仪器，半导体工业，动物水族海水馆，环境科学，污水处理，实验设备与制药等。

ENGLER液位开关主要产品有：
ENGLER液位计， ENGLER 液位开关， ENGLER 温度传感器， ENGLER 液位温度传感器， ENGLER 压力传感器，压力变送器， ENGLER 传感器， ENGLER 浮子开关， ENGLER 高压电缆接头， ENGLER 温度指示器等
德国ENGLER液位开关PAN-1.113474简介

浮动开关，也称为液位开关或液体传感器，可精确监控储罐、容器和系统中的液位。因此，它们已成为工业自动化领域经过验证的技术。无论是防止溢出、触发低液警报还是控制泵，他们的浮动开关都能提供可靠的解决方案。

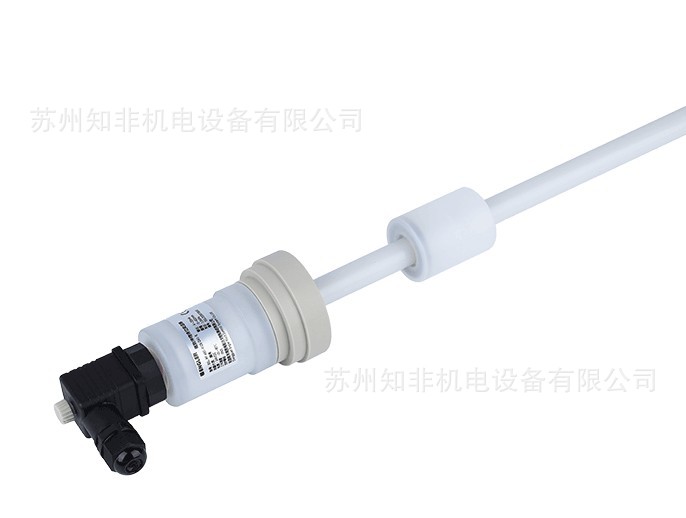

防腐型磁致伸缩液位计

一、EGL-PF-490-402S-D41-S磁致伸缩液位计的概述
可以测量各种储罐或过程罐的液位和界位；是一种可以达到贸易级别高精度液位（界面）测量的智能型现场仪表；
可以在罐顶插入单独使用；

可以通过增加浮子的个数，达到同时测量液位和界面的目的；
可以通过选择合适的浮子，直接测量界面；

EGL-PF-490-402S-D41-S磁致伸缩液位计的原理？
磁致伸缩液位计由一组机械零件和一个集成电路变送器组成。使用时，磁致伸缩液位计插入液体中。变送器将激发脉冲电流。电流信号与波导丝一起产生磁场。背后会有一个磁性浮球，会随着液位的增加或减少，浮球将移位。浮球内部安装了一个永久磁环。

当脉冲电流磁场遇到浮球磁环的磁场时，浮球周围的磁场发生变化，从而引起磁感应。波导丝在浮球停留的位置生成扭转波脉冲。该脉冲以固定速度沿着波导丝传输回变送器并由检测电路检测。脉冲电流与扭转波脉冲之间的时间差，以准确确定浮子的位置，从而实现液位信号的远传。

EGL-PF-490-402S-D41-S磁致伸缩液位计优点
1.可靠性高：由于磁致伸缩液位计采用波导原理，无机械可动部件，因此无摩擦，无磨损。整个传感器封装在不锈钢管中，不与测量介质接触。传感器工作可靠，寿命长
2.高精度：由于磁致伸缩液位计可与波导脉冲一起工作，因此通过测量工作期间初始脉冲和脉冲结束的时间来确定测得的位移，因此测量精度高，分辨率优于0.01％ FS。用其他传感器很难达到的精度

3.安全性好：磁致伸缩液位计具有很高的防腐性能，使用安全，特别适合于化学原料的测量，测量时无需打开罐盖，避免手动测量的不安全性
4.磁致伸缩液位计易于安装且易于维护：磁致伸缩液位计通常通过储罐顶部现有管口进行安装，特别适合安装地下储罐和已投入运行的储罐。该过程不会影响正常生产
5.促进系统自动化：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，易于实现联网工作，提高了整个测量系统的自动化程度。

EGL-PF-490-402S-D41-S磁致伸缩液位计参数指标：
1、量程：0—6米，（可根据用户要求定制）；
2、工作电源：24VDC；
3、信号输出：4-20mA
4、测量精度：±1mm或0.3％FS（电流输出型）；
5、工作压力：≤4.0Mpa；
6、介质要求：密度≥0.5g/cm3、粘度≤0.005Pa.s；
7、重复性误差：优于0.01％FS；
8、分辨率：优于0.01％FS
9、迟滞：优于0.01％FS
10、温度影响：±0.007％FS/℃

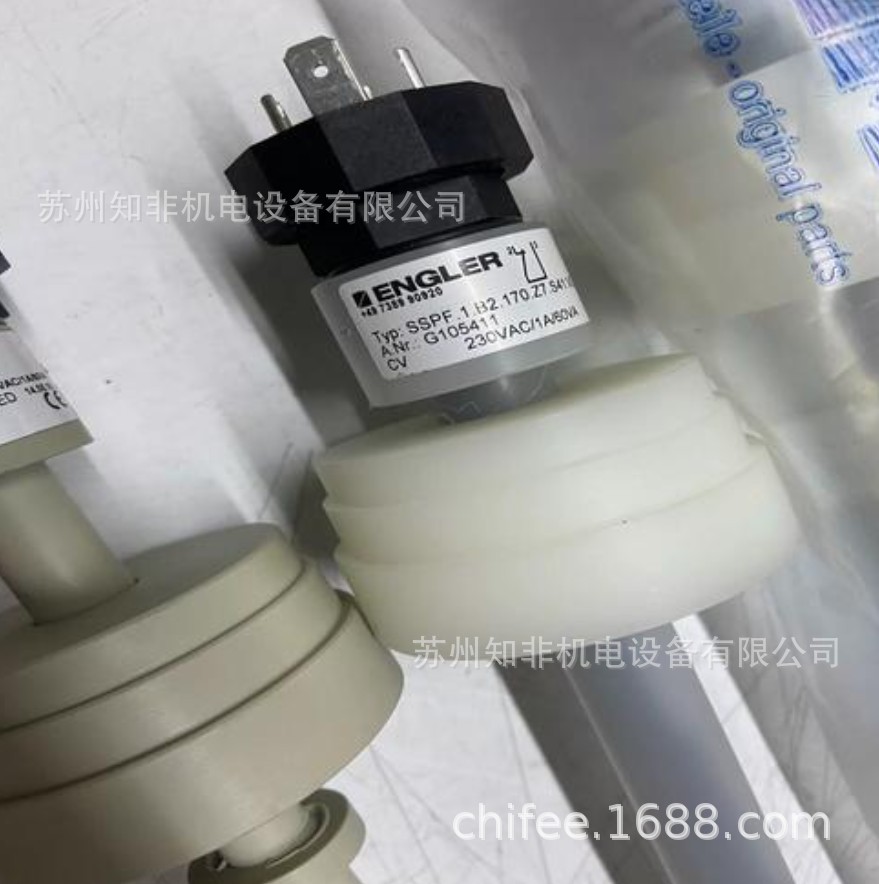

SSPF.4.A2.B2.C4.D4.35.200.225.230.Z1.S39.PT103浮球液位开关测量原理
SSPF.4.A2.B2.C4.D4.35.200.225.230.Z1.S39.PT103浮球液位开关主要由磁簧开关和浮球组成。浮球中有磁性物质。当浮球随被测液位上下移动时，触动磁簧开关从而检测出液位的位置，不锈钢液位开关采用进口开关元件，体积轻巧，工作原理简单，可靠性高，价格低廉。
SSPF.4.A2.B2.C4.D4.35.200.225.230.Z1.S39.PT103浮球液位开关技术参数：
适用温度：-80℃~160℃
重复性误差：≤2mm
连接方式：螺纹连接 法兰连接
输出信号：4~20mA
防护等级：IP65

SSPF.4.A2.B2.C4.D4.35.200.225.230.Z1.S39.PT103浮球液位开关特点：
l、无机械运动部件、可靠性高
2、体积小、可任意方向安装
3、液位控制精度高
4、安装更紧密，不会出现漏液问题。
5、带电部件与被控液体完全隔离，无任何安全隐患。

SSPF.4.A2.B2.C4.D4.35.200.225.230.Z1.S39.PT103浮球液位开关应用领域：
SSPF.4.A2.B2.C4.D4.35.200.225.230.Z1.S39.PT103浮球液位开关有不同材料和规格的浮子可供选择。可以根据客户要求更改参数，也可以订购特殊规格的系统。该产品用于造船,造纸,印刷,石油化工,食品工业中的他有着广泛应用前景

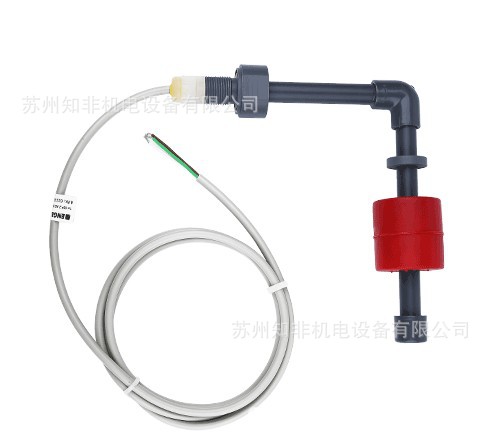

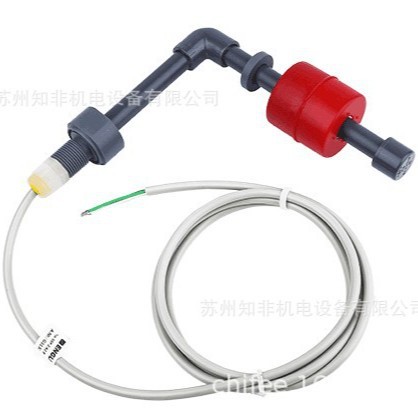

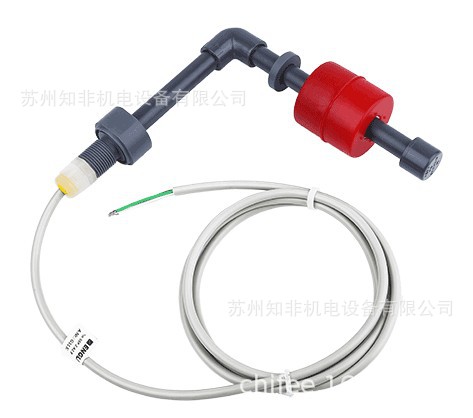

SSP.2.A2.B4.50.100.74.S8小型浮球液位开关概述
小型浮球液位开关是一种液位控制元件，具有结构简单，易于使用的特点。它没有复杂的电路，也不会受到干扰。只要正确选择了材料，就可以使用任何液体，压力和温度。小型浮球液位开关实际上等于限位开关。当液位低时，低液位开关关闭并控制泵开始添加介质。当达到高水位时，高液位开关开启并控制泵停止。

SSP.2.A2.B4.50.100.74.S8小型浮球液位开关工作原理
液体具有浮力，根据液体的浮力制成浮球。当介质上升时，浮球相应地上升。同样，当介质下降时，它也会相应地下降。当其上升或下降到设定位置时，浮子系统应在设定位置触摸开关，以便开关发出电信号。当设备收到电信号时，它将立即采取行动以切断或连接电源，从而形成一个自动控制系统。

SSP.2.A2.B4.50.100.74.S8小型浮球液位开关特点
体积轻巧、工作原理简单、可靠性高、价格便宜。
30种以上不同材质及规格的浮球可供选择。
提供PP、PVDF、PP、PTFE等塑料材质可耐酸碱。
侧装、上装、下装皆可。
导线有电线或电缆线，材质有PVC、PTFE。
特殊规格亦可订制

SSP.2.A2.B4.50.100.74.S8小型浮球液位开关产品参数：
测量范围：1~ 1000mm （根据客户需求定制量程）
适用温度：-10~ 80“C
供电电压：24V DC
非线性误差：＜0.05％F.S.
连接规格：螺纹连接、法兰连接（根据客户需要定制）
适用场所：石油行业、水处理、化工、饮料食品行业、电镀行业等

RV2"-VK5-L450/14-V80A-6干簧管浮球液位计它具有结构简单，调试方便，可靠性好，精度高的特点。干簧管浮球液位计可广泛用于高温，高压，粘性，脏污介质，沥青，含蜡的液位连续测量。簧管浮球液位计可用于工业测量和控制各种液罐的液位，例如石油，化工原料存储，工业过程，生物化学，医药，食品和饮料，油库管理和加油站的地下存储。
RV2"-VK5-L450/14-V80A-6干簧管浮球液位计工作原理

测量原理：由浮球和导杆组成，干簧管浮球液位计通过连接法兰安装在容器顶部。浮球根据排出液体的体积和相的原理漂浮在液体表面上。当容器的液位发生变化时，浮球也会上下移动。干簧管浮球液位计的干簧片被磁性吸引，以将液位的位置改变为电信号。液体的实际位置通过显示仪器以数字方式显示。干簧管浮球液位计可以实现对液位的远程检测和控制。
RV2"-VK5-L450/14-V80A-6干簧管浮球液位计产品参数：
测量范围：≥20mm（根据客户需求定制）
液面精度：±0.5mm
工作温度：-40℃~120℃
工作压力：≤10Mpa
外壳保护：IP65

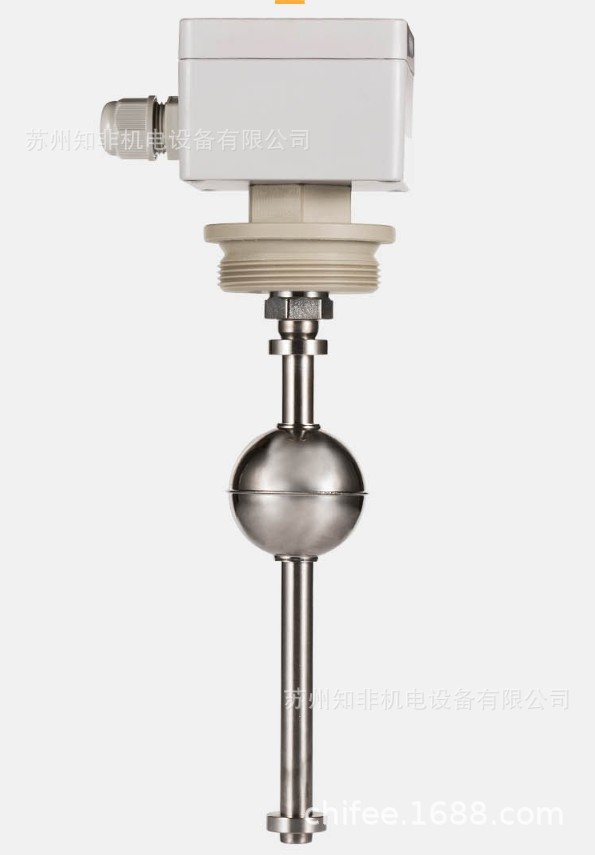

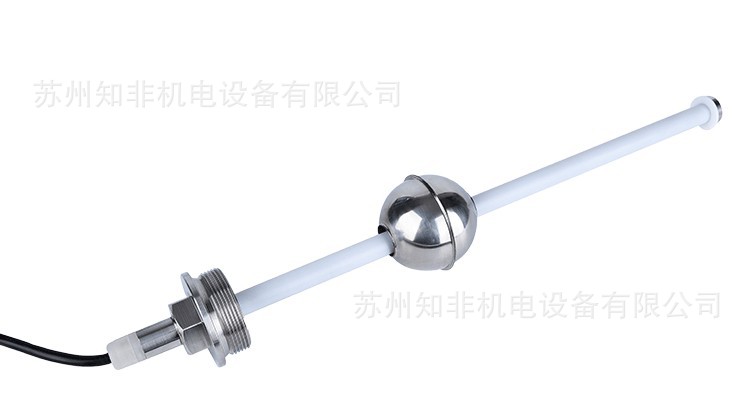

ANM-2.500.2.5不锈钢浮球液位计适用于石油，化工，电力，轻工和医药行业的污水处理，以及各种大气和压力容器中的液位测量，特别是用于地下储罐和储罐液位测量是较为理想的。
ANM-2.500.2.5不锈钢浮球液位计由浮球，导杆等组成，并通过连接法兰安装在容器的顶部。浮球根据排出液体的体积和相等的介质原理漂浮在液体表面上。当容器的液位发生变化时，浮球也会跟随上下运动，由于磁力的作用，浮球液位计的干簧被磁性吸引，从而将液位的位置转换为电信号。液体的实际位置通过显示仪器以数字方式显示，浮球液位计达到液位。远程检测和控制。浮球液位计使用磁性浮子作为测量元件。通过磁耦合，传感器的内阻线性变化。智能转换器将电阻变化转换为4-20mA标准电流信号。
ANM-2.500.2.5不锈钢浮球液位计产品特点：
1、结构简单、稳定可靠、重复性好；
2、不受被测介质物理和化学状态的影响。
3、选用不同材料，能用于各种强弱腐蚀、易燃易爆、毒性、强放射性、污浊的介质环境；
4、液面测量或两种不同密度介质的界面测量；
5. 测量范围可根据用户的实际要求制作；
6. 指示机构与被测介质完全隔离，因而密封性好，使用安全；
7. 结构简单，安装方便。

ANM-2.500.2.5不锈钢浮球液位计规格参数：
测量范围：1〜1000mm
适用温度：-10-80ºC
电源电压：24V DC
防护等级： IP65
工作温度：-20-80ºC
分辨率：2.5mm
输出：4〜20mA
电源：24VDC±15％
非线性误差：<0.05％FS
连接方式：活接连接，配活接（PP材质）,连接座（PP材质）

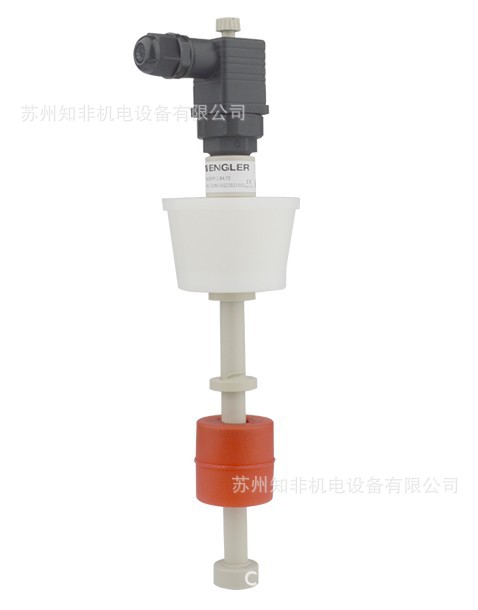

SSPP.1.B4.70防腐蚀浮球液位开关描述：SSPP.1.B4.70防腐蚀浮球液位开关是一种液位控制器，结构简单，安装简便。它没有复杂的电路，不会受到干扰。只要正确选择了材料，就可以在任何环境液体压力或温度下使用；广泛用于光伏,化工,半导体电子,冶金,食品,制药,环保等行业的液位控制。
SSPP.1.B4.70防腐蚀浮球液位开关工作原理：SSPP.1.B4.70防腐蚀浮球液位开关它由一个簧片开关和一个浮球组成。浮球具有磁性材料，并放置在封闭的塑料管中。一个或多个磁性簧片开关，然后使导管穿过一个或多个带有磁性材料的浮球，并使用固定的环将浮球和磁性簧片开关控制在相关位置。浮球随液体上升或下降，利用浮球中的磁铁吸引磁簧片开始处的接触点，以产生用于液位控制或指示的打开和关闭动作（当浮球靠近簧片开关时，它会打开;离开时开关关闭）

SSPP.1.B4.70防腐蚀浮球液位开关规格参数：
1、触点容量：230VAC/ 1A/ 60VA 100VDC/ 1A/ 60W
2、压力：1 bar Max.
3、接液材质：（可根据需求定制）PVC耐温： -20℃~60℃PP耐温： -20~80℃PTFE/PVDF耐温： -20~120℃SUS304/316L耐温：-20~200℃
4、连接方式：螺纹、法兰连接（可根据需求定制）
5、防护等级：IP65
2、德国ENGLER液位开关PAN-1.113474功能性

基于簧片触点的液位开关的功能原理基于使用簧片触点作为开关元件。液位浮动开关由浮体组成，也称为浮子，浮在液面上。浮体上装有磁铁。一旦液位发生变化，浮体就会相应地向上或向下移动。当达到一定水平时，磁铁会接近簧片触点。簧片触点由放置在玻璃泡中的两个铁磁接触片组成。这些小叶由一个小气隙隔开。当浮力体的磁铁到达簧片触点时，磁场将吸引铁磁片并将它们聚集在一起。这导致接触片闭合并完成电路。该闭合电路可用于发送信号，例如触发警报或控制电机。
3、德国ENGLER液位开关PAN-1.113474液位开关的优点
①精确：浮球开关可准确检测液位，以提供精确的控制和控制。
②可靠性：坚固的结构和高品质的材料即使在苛刻的环境下也能确保长期可靠的功能。
③易于安装：液位开关易于安装，并且可以轻松集成到现有系统中。
④易于维护：由于其坚coodyak固的结构，浮动开关几乎不需要维护，从而节省时间和金钱。
⑤灵活性：有多种型号和设计，可满足个性化要求和操作条件。
⑥无需电源：液位开关是无源器件，因此不需要电源。
⑦干扰因素低：不受泡沫、电导率、介电、压力、真空、温度等影响。
⑧在介质中的使用：液位开关适用于几乎所有介质，例如油、水、化学品。

ENGLER开关,ENGLER液位开关,德国开关,德国液位开关,PAN-1.113474,德国ENGLER
4、德国ENGLER液位开关PAN-1.113474特点
①电极材质不锈钢。
②适用于高工作温度。
③连接、紧固、材料、功能方面的个性化解决方案。
④无源开关输出。
⑤酸、碱、水溶液等导电液体都能很好的检测。
⑥汽油、油类和溶剂等非导电液体无法使用此测量原理进行测量。

⑦具有抑泡功能。
⑧外壳内的评估电子器件。
⑨连接插头连接M12。
⑩紧固法兰或螺钉连接。
5、德国ENGLER液位开关PAN-1.113474应用
（1）工业自动化技术
在工业自动化技术中，浮球开关在监测液体方面发挥着重要作用。无论是在制冷和空调、液压系统、加热系统还是食品和饮料行业，他们的浮动开关都可以精确控制和调节液体，以确保平稳运行并避免可能的损坏。
（2）用于泵控制的浮子开关
浮子开关的另一个重要应用是泵控制。他们的浮动开关监控液位并自动控制泵的打开和关闭。这确保了泵的高效运行并防止可能的损坏。
（3）油位监测和控制
在机械和车辆行业，油位监测对于发动机和变速箱的平稳运行起着至关重要的作用。他们的浮动开关提供精确的油位检测，可用于触发低油警告或自动控制油加注。这确保了可靠的润滑并防止对机器可能造成的损坏。

（4）行业领域
浮动开关用于许多行业。例如，在食品工业中，它们用于监测储罐和灌装系统中的液位。在化学和石化行业中，它们在安全处理化学品和防止溢出方面发挥着重要作用。它们还用于水处理、机械工程、汽车工业和许多其他需要精确液体监测的领域。

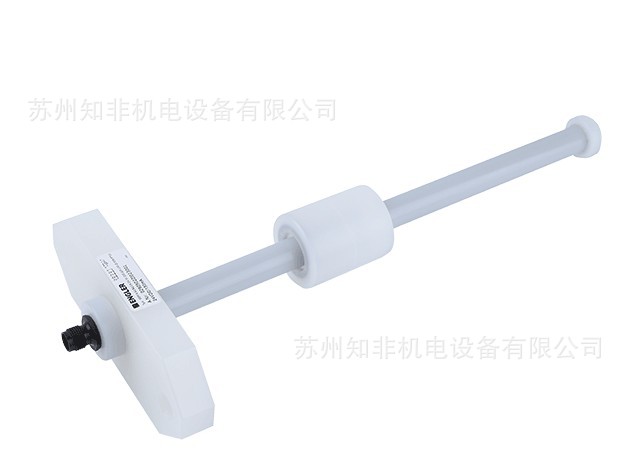

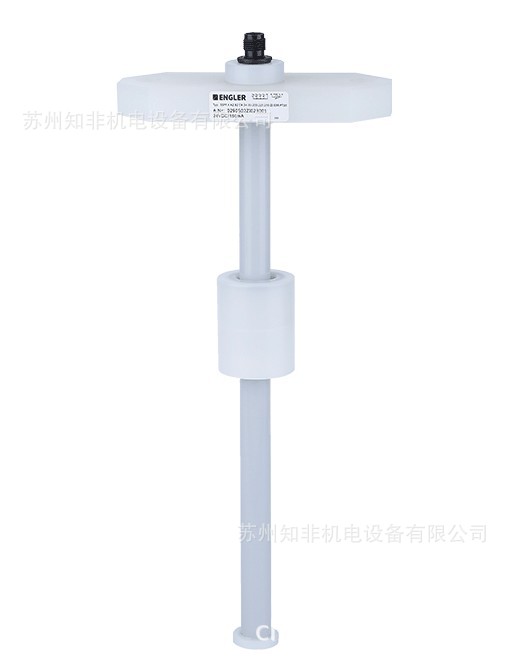

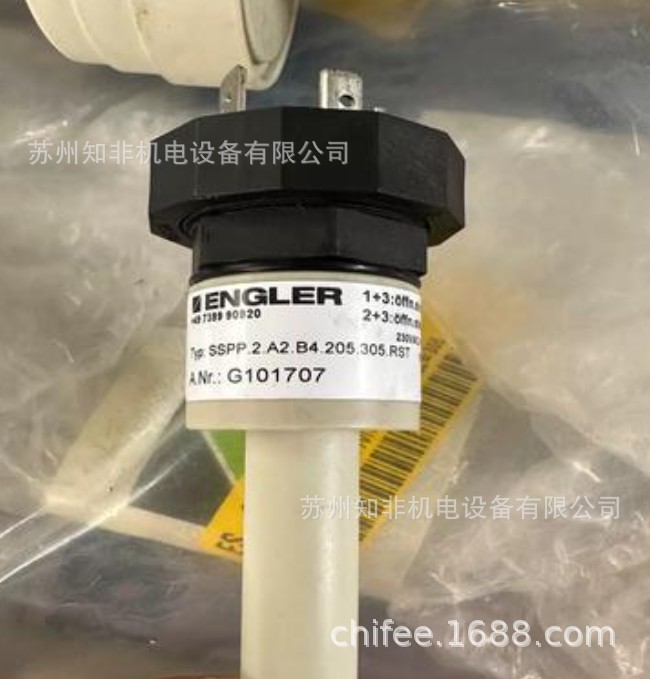

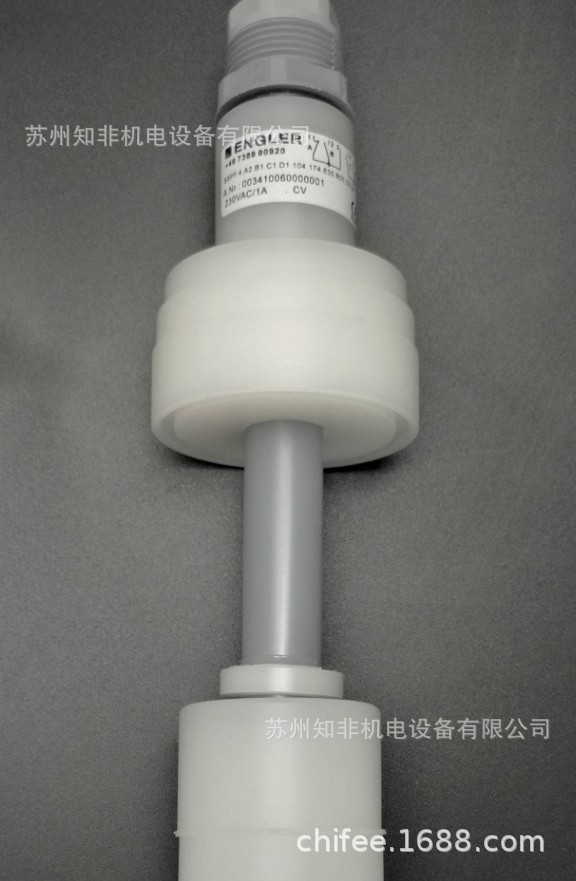

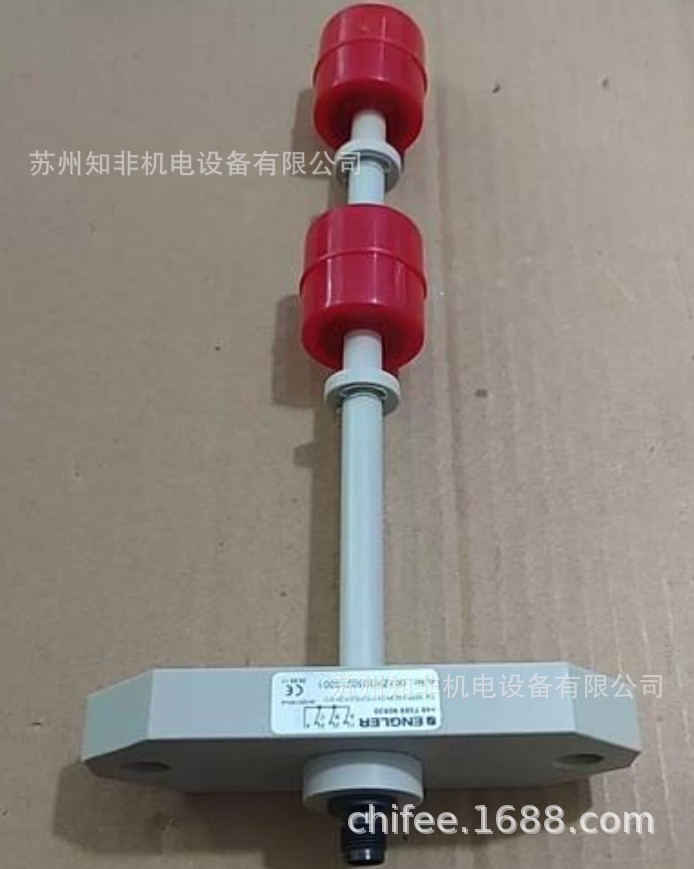

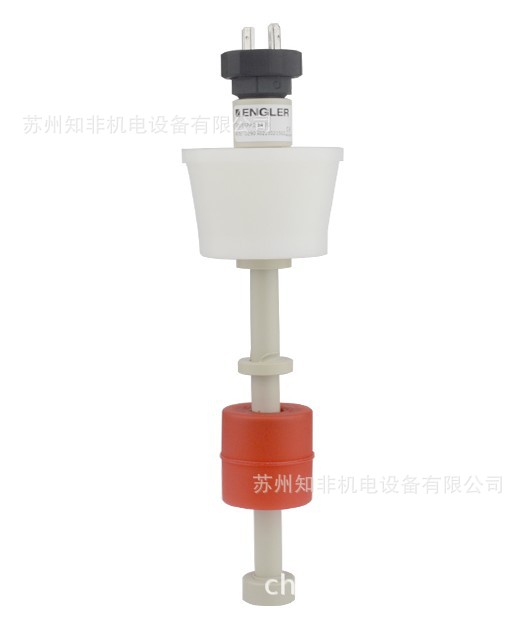

SSPP.2.A2.B4.205.305 RST ED高低位报警浮球液位开关能够做到高密封，防腐蚀，耐酸碱，和高温，高压等条件下安全可以的测量液位。

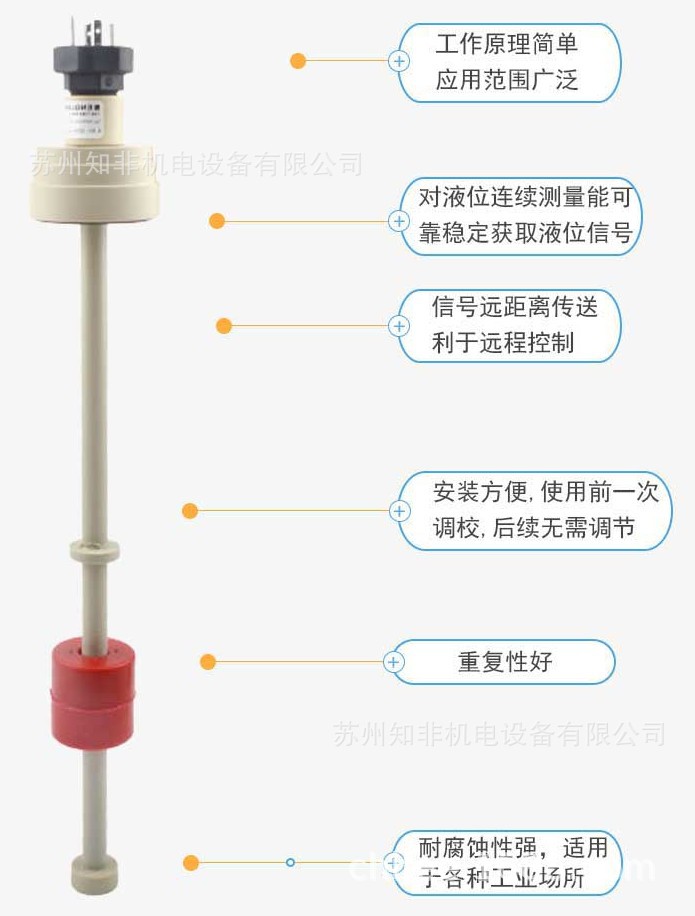

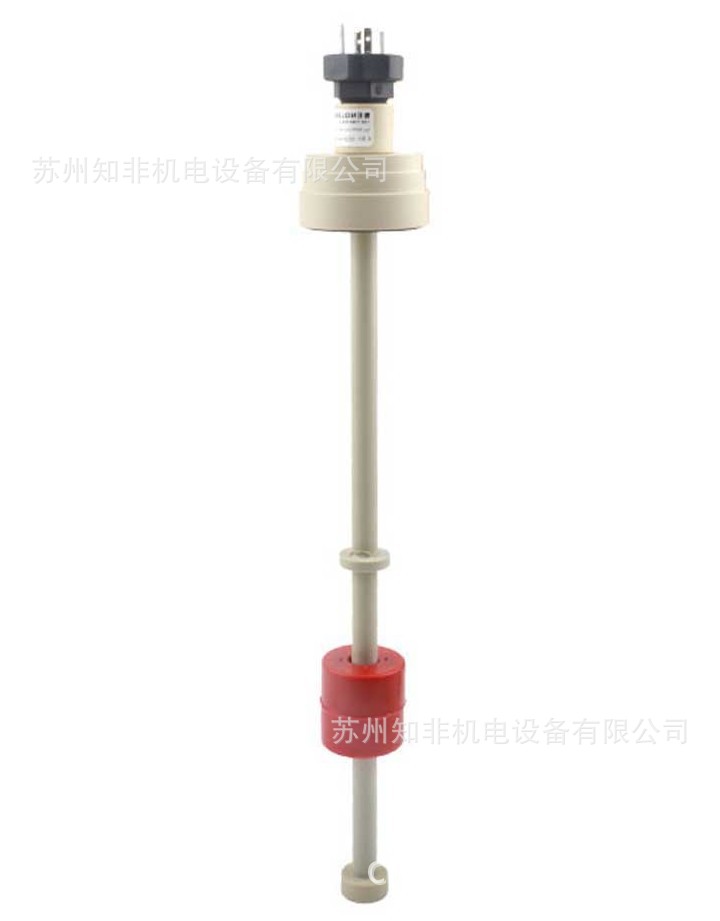

ENGLER PP浮球液位开关是一种安全可靠、使用方便、结构简单的液位计，体积小、速度快、工作寿命长，具有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。

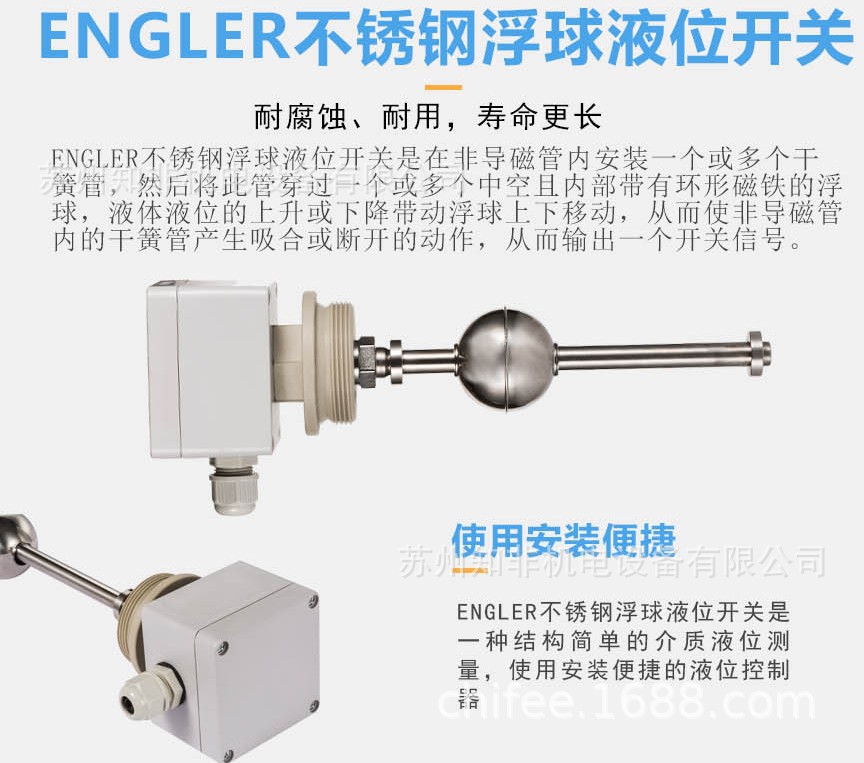

ENGLERPP浮球液位开关在密封的导管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内，当内部中空且固定有环形磁铁的浮球在液体浮力的作用下，沿着导杆上下浮动时，管内的磁簧开关产生吸合或断开的动作，从而输出一个开关信号。
ENGLER PP浮球液位开关产品特点：

1. 具有外壳保护，可避免运送安装或使用时受损；
2. 连续检测液位重复性高；
3.不受液体密度影响；
4. 可方便的实现远程控制；
SSPP.2.A2.B4.205.305 RST ED高低位报警浮球液位开关主要应用于食品行业、化工行业、石油行业、水处理行业中的液位测量，比如饮料、果酱、糖浆、化学试剂、溶剂、原油、沥青、废水、污水等液体的高低位置测量。
SSPP.2.A2.B4.205.305 RST ED高低位报警浮球液位开关工作原理：
高低位报警浮球液位开关也被称之为液位报警器，液体都是有浮力，而浮球是依据液体的浮力而配套制做的，当液位上升时，浮球也相对应上升，同样的道理当液面下降时也相对应下降，当上升或下降到设置的位置时，浮球便会遇到在设置位置的行程开关，进而使行程开关传出电子信号，而电控设备在收到电子信号时会马上动作，断开或接通电源，产生自动控制系统。简单说就是通过报警器来控制介质等设备的启动或停止，防止液体溢出或短缺。

SSPP.2.A2.B4.205.305 RST ED高低位报警浮球液位开关技术参数：
测量范围：1~1000mm（根据客户需求定制量程）
适用温度：-10~ 80°C
非线性误差：＜0.059％F.S.

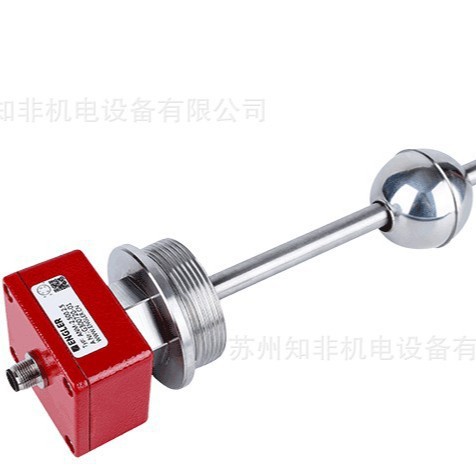

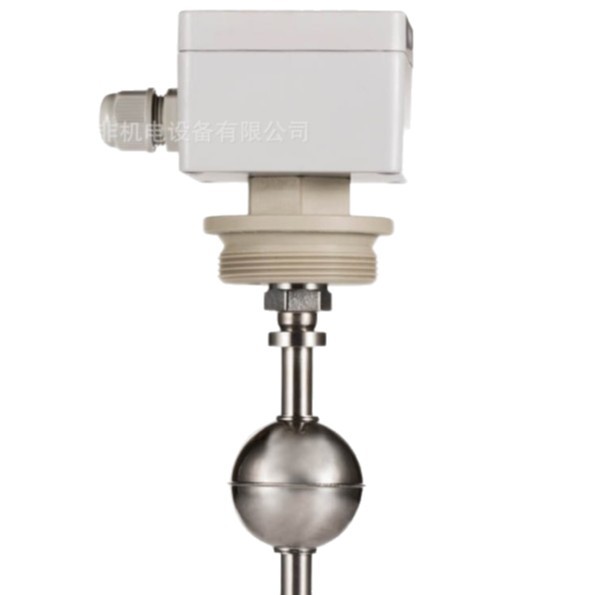

316浮球液位计
ARV2-VK5/TE-L230/12-V44R浮球液位计套管内配有多个干簧管和精密电阻，当导杆外浮球随液位的上下变化时，插入导杆检测管内位于液面处的干簧管依次接通使浮球液位计的电阻值产生变化，位于接线盒内的转换电路模块将其电阻值转化成4～20mA电流信号远传至控制室DCS系统或二次仪表，能够显示信息及实时监控液位的的变化状况。

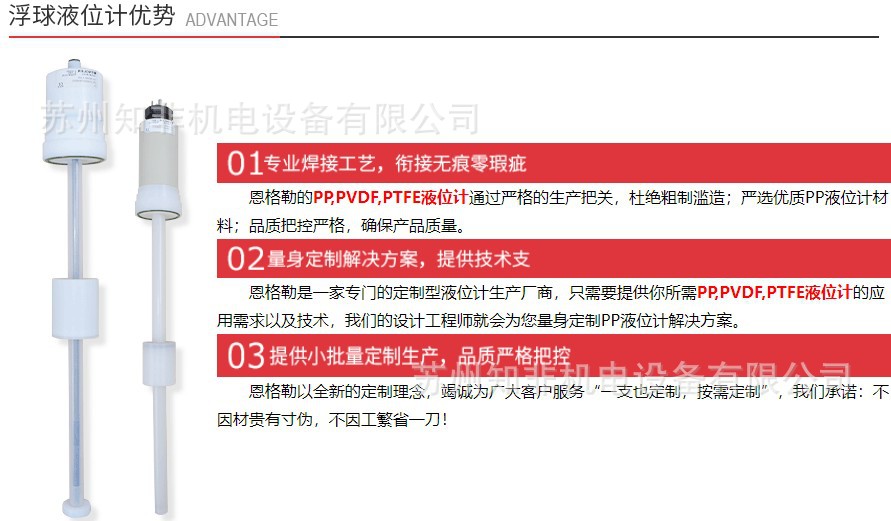

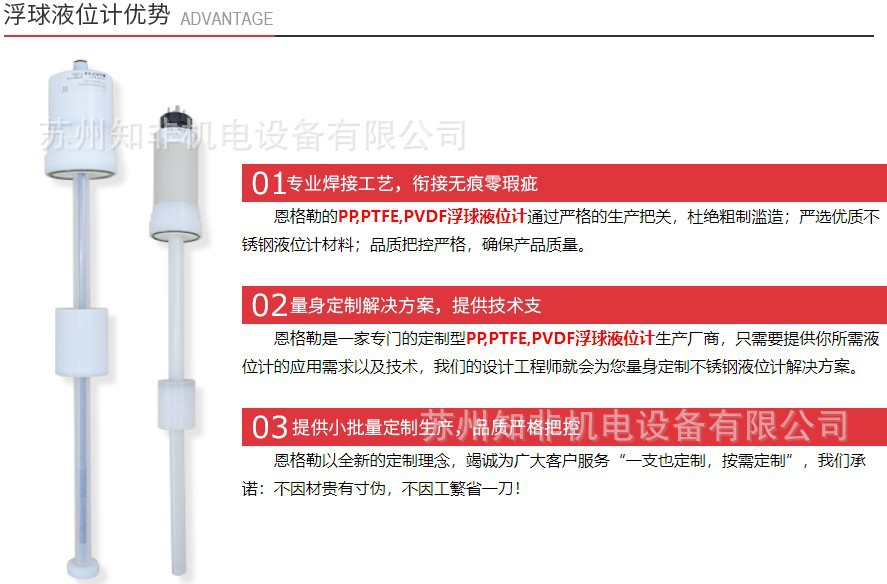

浮球液位计有不锈钢304,316PP,PVDF,PTFE等多种多样材质原料可提供选择，比较适用于各种工业环境下介质的液位的检测。
ARV2-VK5/TE-L230/12-V44R浮球液位计应用领域及产品特点：
304浮球液位计具有可靠、性能稳定、安装方便、体积小、重量轻、比高点性能好等优点。
广泛应用于各种工业自动化环境,参与水利水电、铁路交通、智能建筑、生产控制、航空航天、军事工业、石化、石油、电力、船舶、机床、和许多其他行业,主要适用于测量液体、气体或蒸汽液位、密度和压力等等。

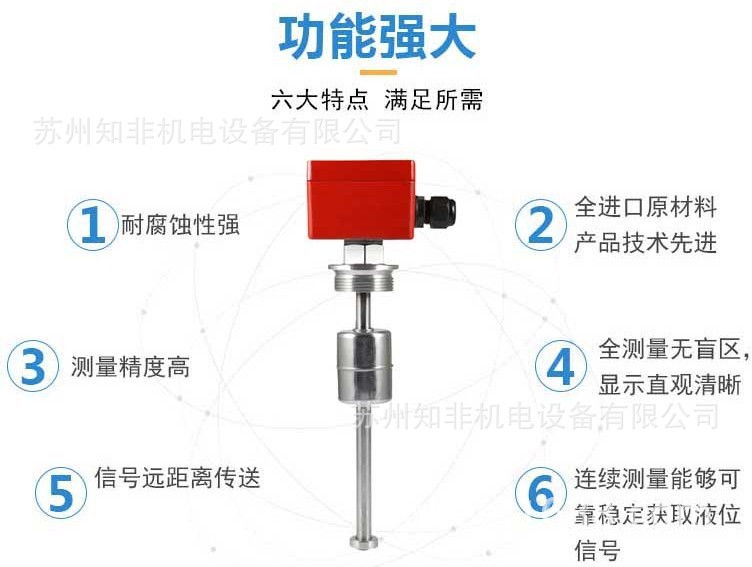

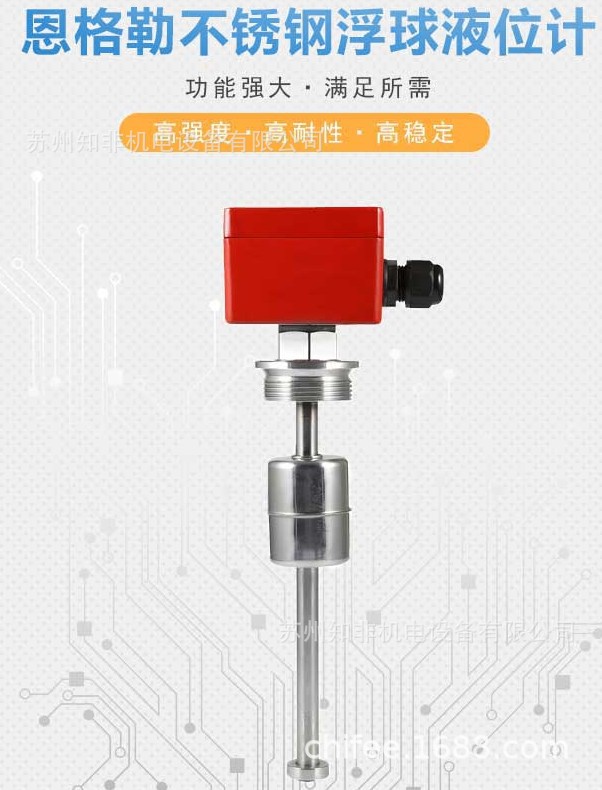

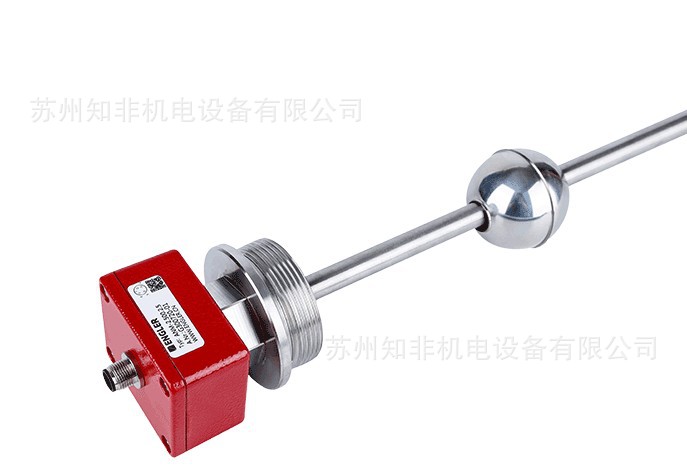

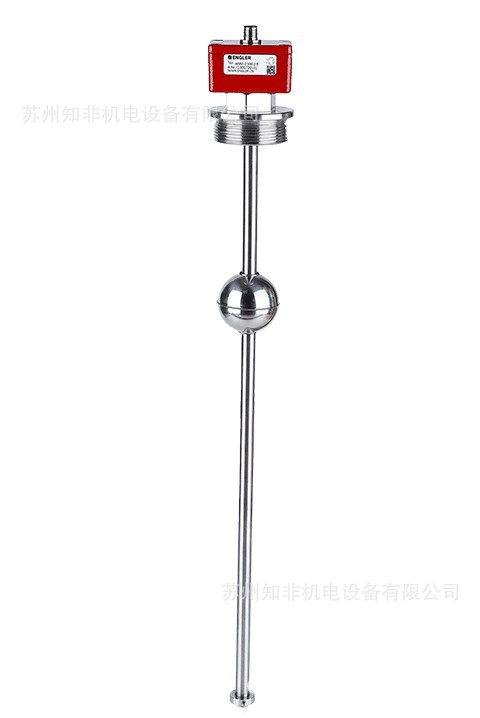

ENGLER不锈钢浮球液位计是一种安全可靠、使用方便、结构简单的液位计，体积小、速度快、工作寿命长，具有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。
ENGLER不锈钢浮球液位计在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内，当内部中空且固定有环形磁铁的浮球在液体浮力的作用下，沿着导杆上下浮动时，磁簧开关在磁力的作用下改变电路的电阻值，电路内的分析处理单元检测到这一电阻值的变化，并且转换成4-20mA 标准信号输出，实现液位的连续控制。磁簧开关与精密电阻均匀分布的间隙越小，精度越高，控制越准确！
ENGLER不锈钢液位计产品特点：

编辑总结：看完以上介绍，相信大家对高低位报警浮球液位开关有了进一步的了解。如需了解更多相关资讯，请继续关注我们网站，后续将为大家呈现更多的精彩内容。
