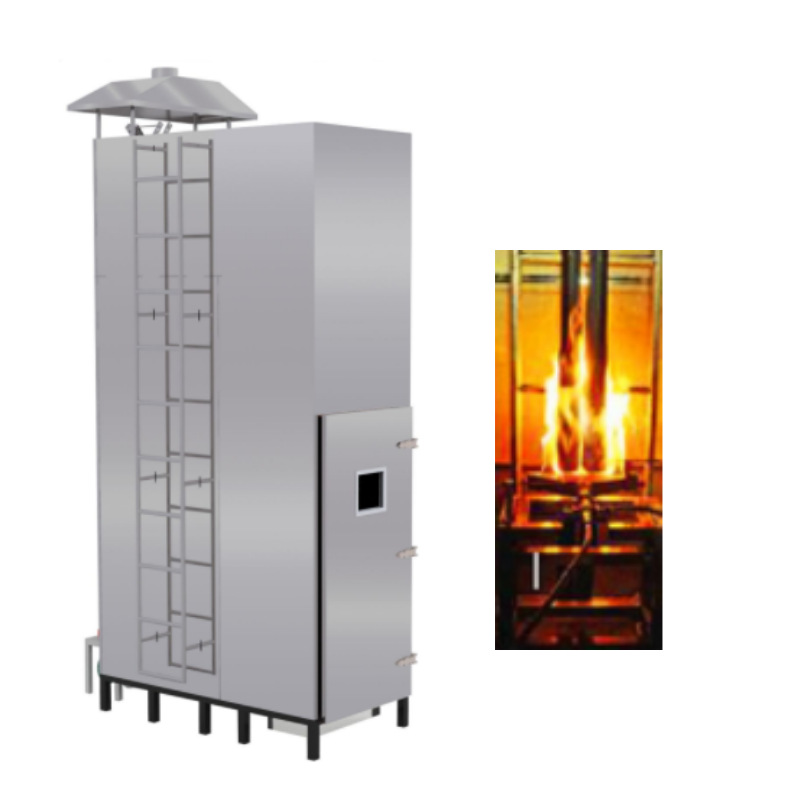

CG2504成束电缆燃烧试验装置

一、概述：

依据GB/19666-2019《阻燃和耐火电线电缆或光缆通则》、GB/T 18380.31-2022 电缆和光缆在火焰条件下的燃烧试验 第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置、GB/T 18380.33-2022 电缆和光缆在火焰条件下的燃烧试验 第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验 A类、GB/T 18380.34-2022 电缆和光缆在火焰条件下的燃烧试验 第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验 B类、GB/T 18380.35-2022电缆和光缆在火焰条件下的燃烧试验 第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验 C类、GB/T 18380.36-2022 电缆和光缆在火焰条件下的燃烧试验 第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验 D类 等标准的试验要求规定设计。

二、技术参数：

1、  电源:AC 380V, 50HZ, 16A

2、  燃烧室尺寸:1000±100(W) x 2000±100(D) x 4000±100(H) mm；并在前面开有试验门和观察窗，便于观察试品试验；箱底应高出地面；试验箱的周边应密封，箱底前墙（150±10）mm处开有一个（800±20）mm×（400±10）mm的进气口；

3、  燃烧试验箱体的底部按标准要求设置进气系统，由进气风机和横截面240cm²金属导管组成。

4、  进风导管上设置测量风速的测量孔，用于测量金属导管中的风速。

5、  在试验箱顶部的后测设有一个（300±30）mm×（1 000±100）mm的出气口，与除尘喷淋系统及排风管连接。

6、  箱体板面外层A3钢板，中间50mm隔热保温材料，内层304不锈钢。

7、  配备标准要求的钢梯共两副：钢梯（宽(500±5)mm的标准钢梯和宽(800±10)mm的宽型钢梯各1套。

8、  试验箱内侧安装有热电偶，用于监测燃烧试验时箱体内的温度，确定试验条件，箱内温度低于5°C或高于40°C时不能进行试验。

9、  试验箱顶风速测量仪，量程0-15m/s，当检测到外部风速大于8m/s时不能进行试验。

10、      燃烧器：带型丙烷燃气喷灯，尺寸257mm ×4. 5mm ，共开孔242个，分三行排列，分别81，80，81个孔，孔的直径6、为1.35mm，孔间距离为3.2mm，文丘里混合器，自动点火装置；

11、      自动点火装置：点火装置与燃气系统自动配合。

12、      固定燃烧喷灯用小车：可根据宽窄钢梯的情形，使用单个燃烧器或双燃烧器。

13、      燃烧器温度测量系统：用于监测试验时燃烧器的工作状态。

14、      丙烷流量为13.3±0.5L/min,空气流量为76.7±4.7L/min

15、      质量流量计（MFM）用于测量燃烧时空气和丙烷质量流量的精确测量和控制。

16、      试验时间：0-99Min可设置；
