Описание

usb微型实时频谱分析仪功能特点

频谱测量的意义

频谱分析仪对于信号分析来说是必不可少的。它是在频域对信号进行分析分析、研究，同时也应用于诸多领域，当然各个行业对频谱分析仪应用的侧重点也不尽相同。

频谱分析仪用于测量在仪器整个频率范围内输入信号的幅度与频率的关系。通过分析电信号的频谱，可以观察无法轻易通过时域波形 检测出来的信号失真、谐波、带宽和其他频谱成分。这些参数是用来表征电子设备的特性，例如无线发射机。此外，频谱分析仪也可 用于电磁干扰(EMI)兼容性测试。

usb微型实时频谱分析仪因其体积小巧方便携带广泛应用于无线电技术的各个领域，今天我们就来了解一下usb微型频谱分析仪模块的工作原理及其功能特点。

工作原理

实时频谱分析仪工作原理是将被测信号经过带宽放大后，由多路分配器分送至多个带通滤波器，每个滤波器从被测信号选出需要的频谱分量，经检波器检波后，送到各显示器并保持显示。

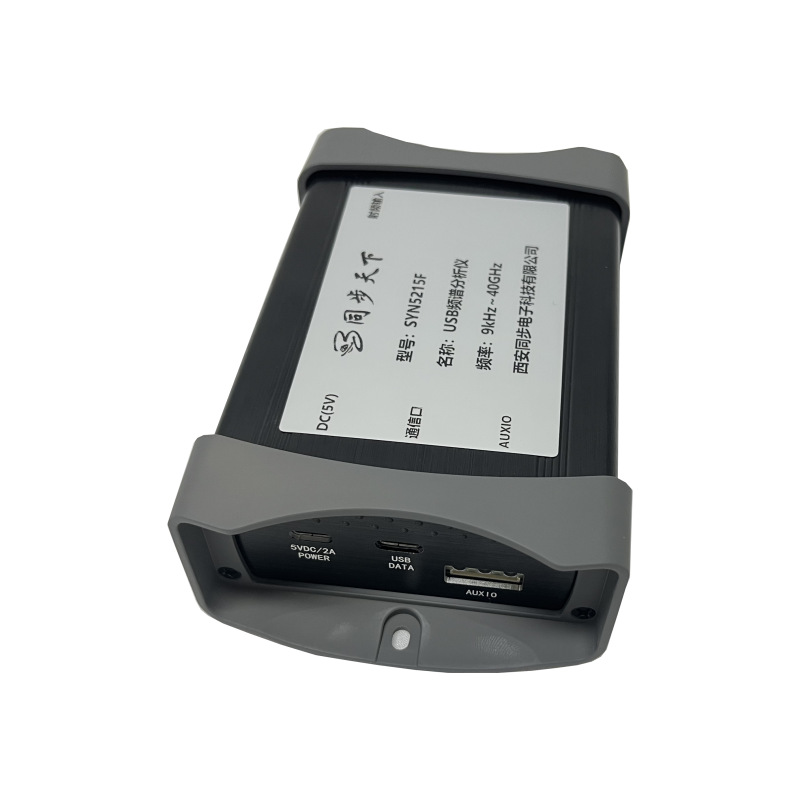

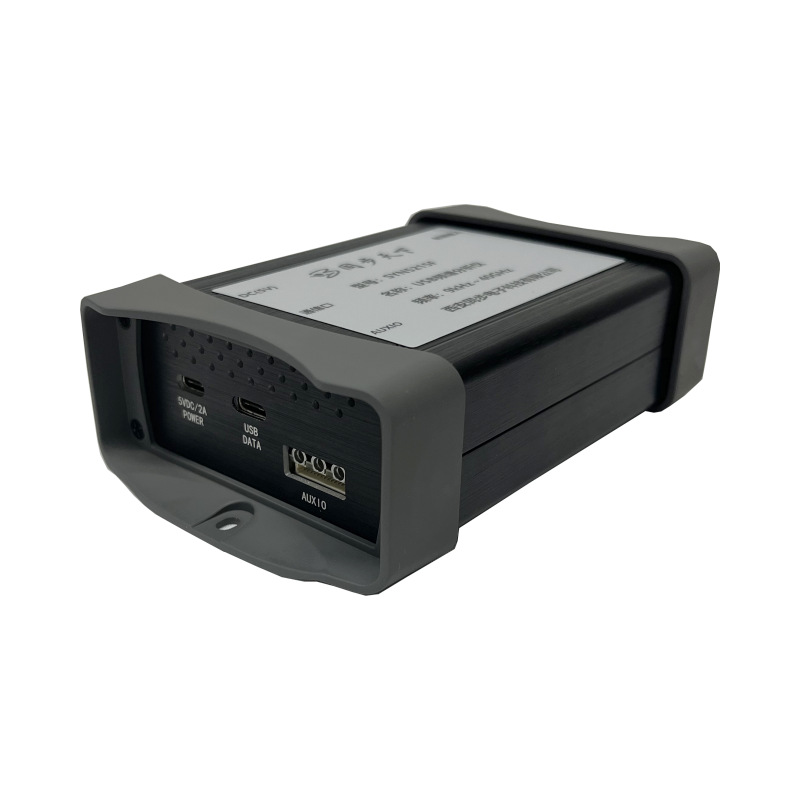

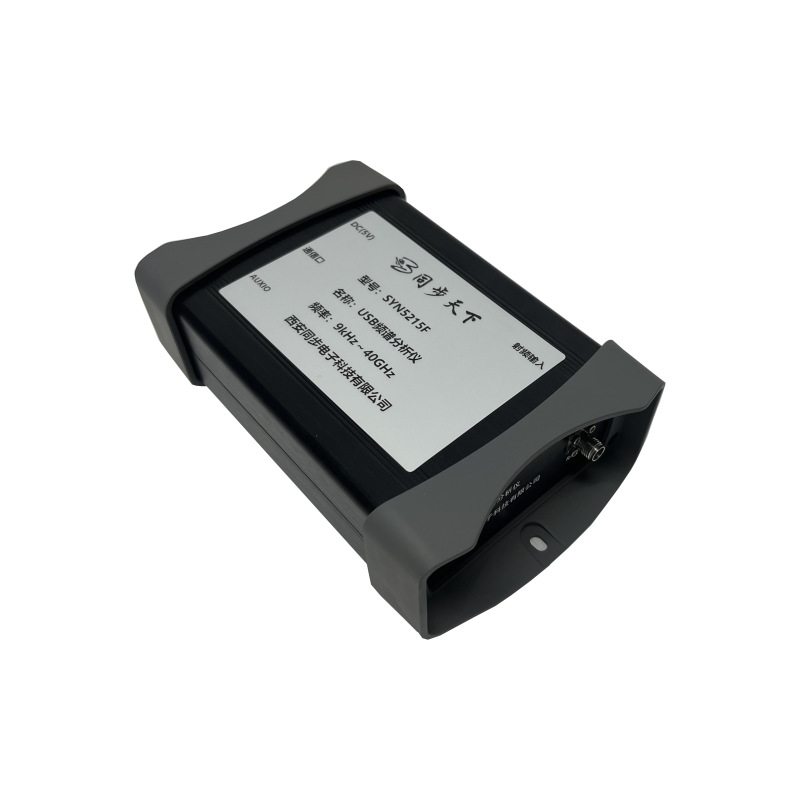

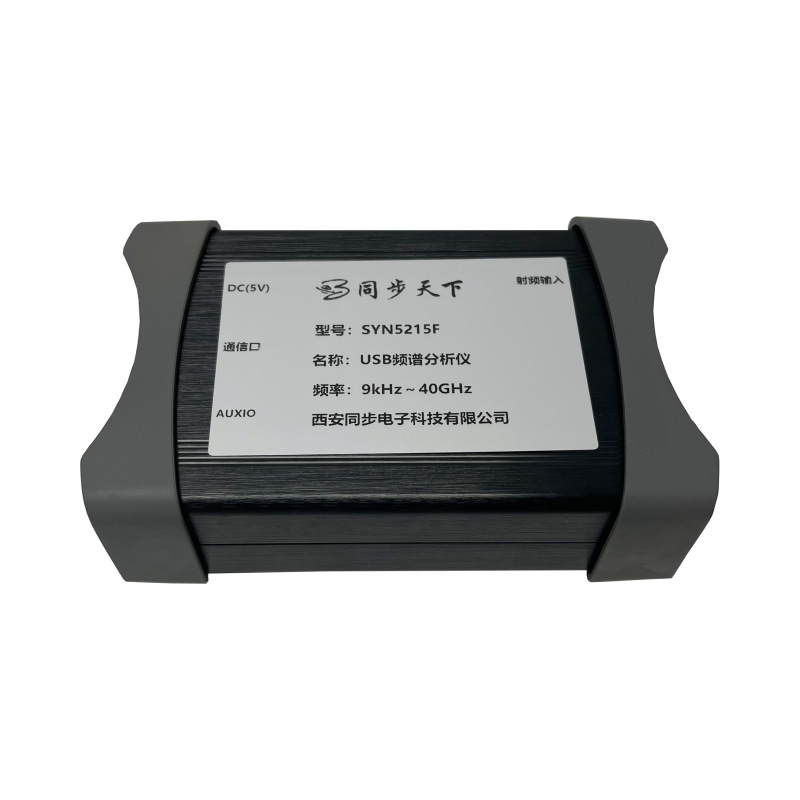

SYN5215系列USB频谱分析模块功能特点

1、测试模式包括标准频谱测试、IQ信号流测试、检波分析和实时频谱测试；支持多种数字调制信号测量，频谱图包括标准频谱图，瀑布图，时域波形图，功率波形图和概率密度图。

2、频率测量范围：9kHz～40GHz

3、实时分析带宽100MHz

4、频谱扫描速度高达1.1THz/s

5、触发方式：自由运行、电平触发、外触发、定时器触发、1PPS触发等

6、标配产品支持FM/AM信号解析

7、如果需要支持FSK,ASK,FSK,BPSK,QPSK,PSK,QAM等多种数字调制信号测量，可以增加选件满足

8、含相位噪声测试测量功能

9、平均底噪DANL：-161dBm/Hz@1GHz

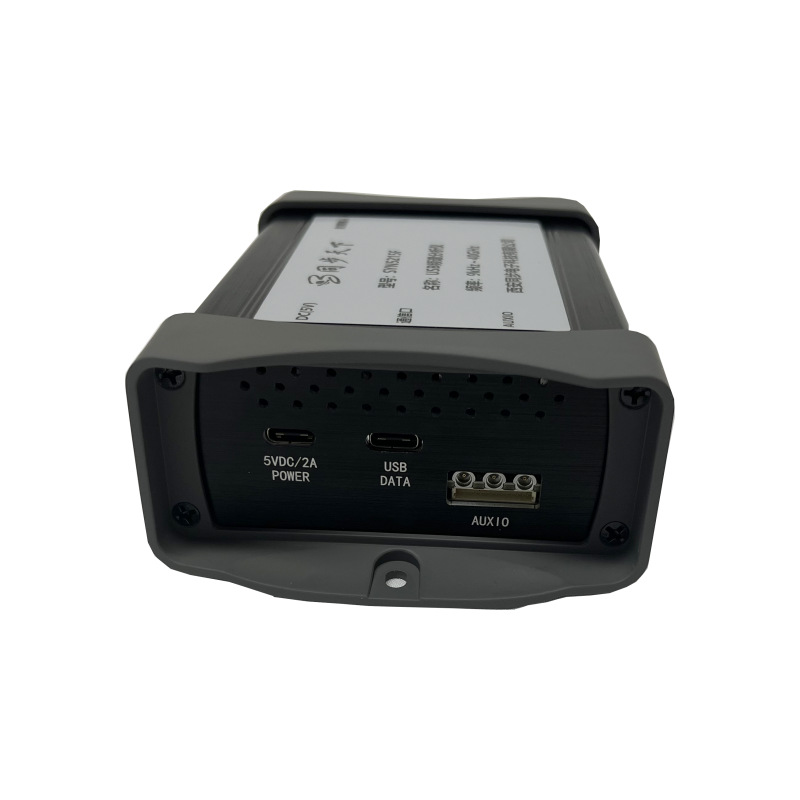

10、体积小巧，直流+5V供电≤10w，配带专用适配器

11、USB通信接口，搭配上位机软件使用

usb频谱分析仪模块使用方法

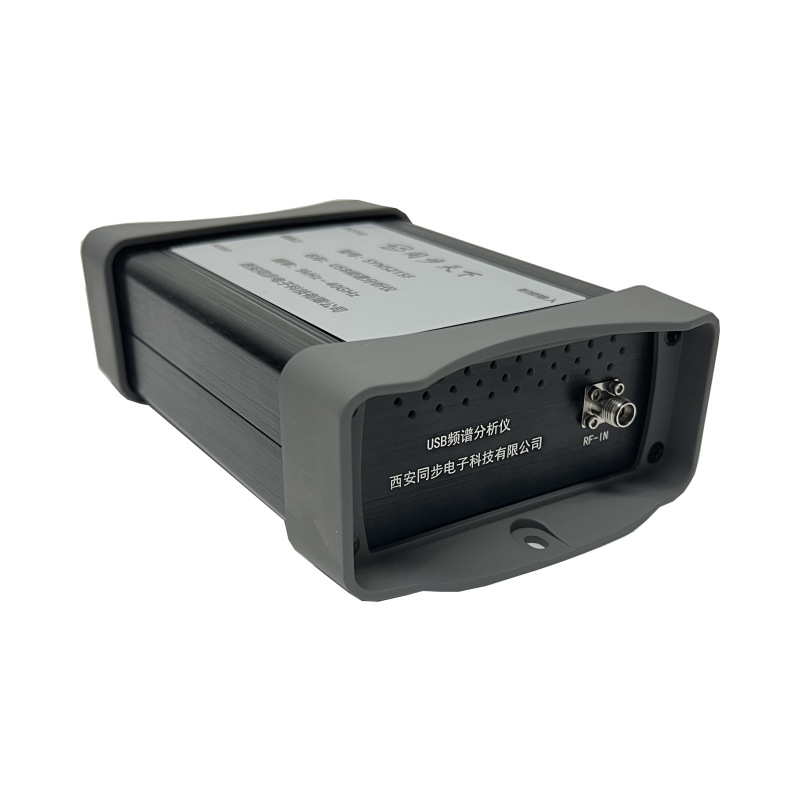

1、将待测信号接入该SMA接口

2、用USB线缆将频谱分析仪模块和电脑连接

3、电脑上打开配套的上位机软件

4、每个预设频率都有起始和终止频率，选择预设频率后，界面会自动锁定在预设频率设定的起始和终止频率的范围内，方便观察这个范围的频谱。

5、设置分辨率带宽

分辨率带宽主要用于调节频谱分辨率，帮助用户更准确地分析信号频谱特性。分辨率带宽越小，频谱分辨率越高，可以更精确地观察信号的频谱细节。

6、点击运行即可观察分析频谱情况。

本文章版权归西安同步所有，尊重原创，严禁洗稿，未经授权，不得转载，版权所有，侵权必究！

 详情可致电西安同步宋经理，+vx15309295923
