正弦波低失真度测量仪介绍

三、低失真度测量仪使用注意事项

信杂比：信杂比 SINAD 通常定义为信号总功率与各次谐波功率及噪声功率之和的比值的开方，以dB 表示。信噪比：信噪比SNR通常定义为信号基波功率与噪声功率的比值的开方，以dB 表示。档位：为保证高压输入信号不失真而设计的不同降压档位，范围 1~5，数字越大降压系数越大。

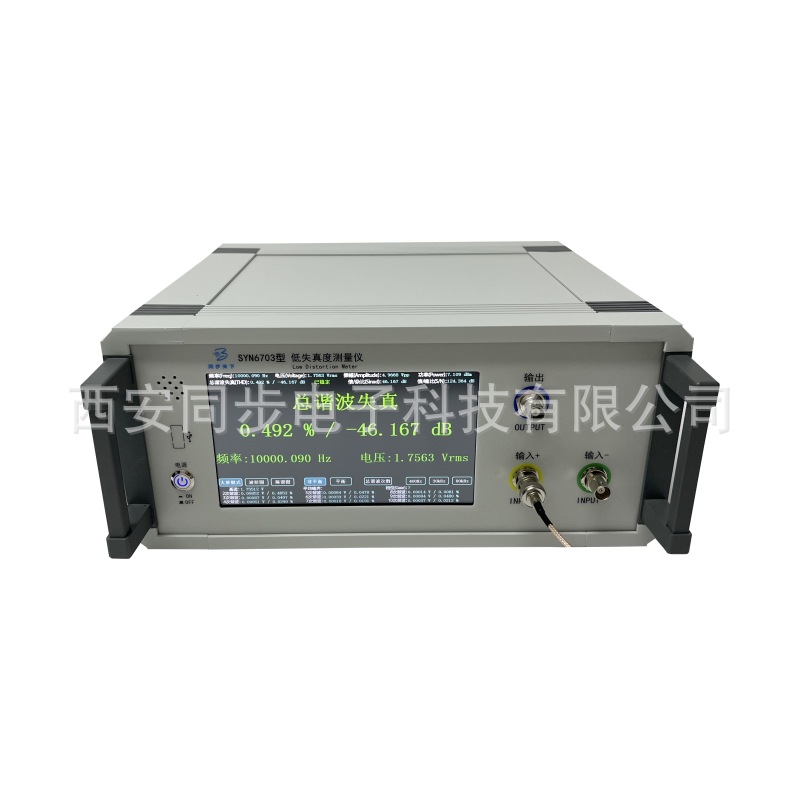

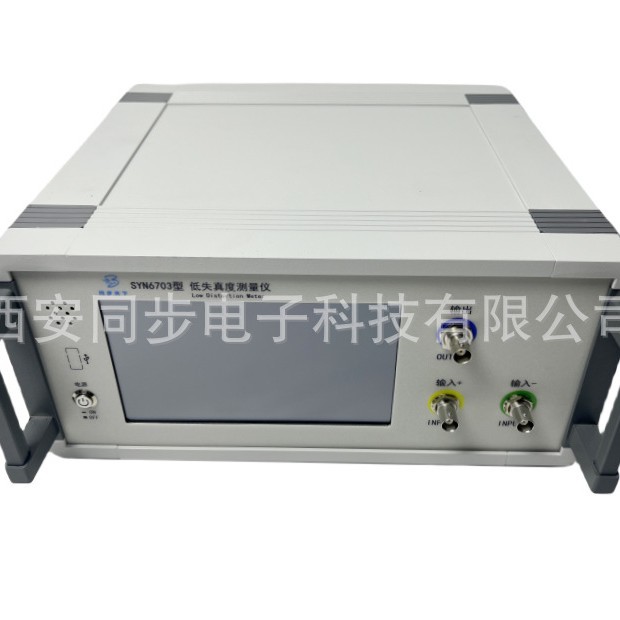

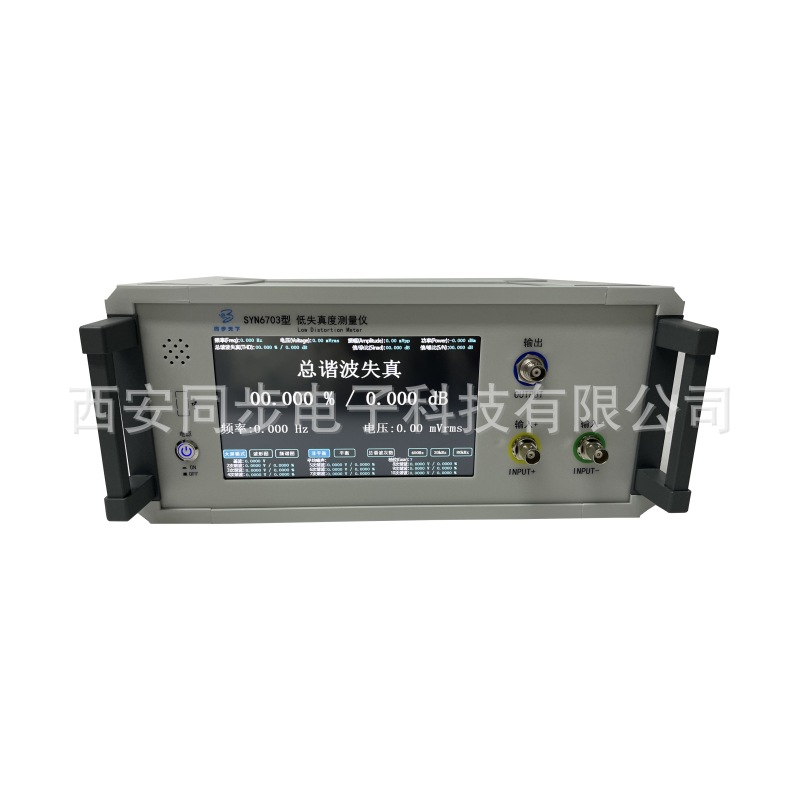

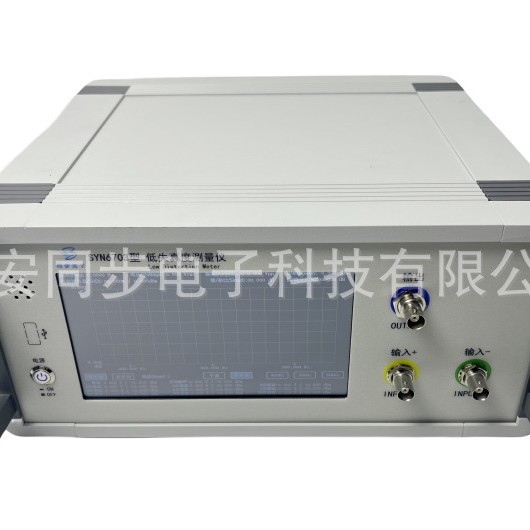

SYN6703型正弦失真度测试仪具有7寸大触摸屏设计，操作方便。测量范围宽，灵敏度高。并且性价比极高，在计量测试工作用，应用广泛。

SYN6703型低失真度测量仪可测试平衡或不平衡信号，具有总谐波失真度可选谐波次数功能，最小失真测量达到0.005%，，该系统能够对输入信号进行总功率和谱功率的测量和分析，并能正确地判断未知信号的周期性并测量出周期信号的周期，也能正确测量规定频率范围内正弦信号的失真度，在计量检定校准单位，学校、工厂、科研院所有广泛的应用价值。

一、失真度测量仪原理介绍

SYN6703型正弦失真度测试仪以单片机和FPGA相结合为控制核心，运用快速傅里叶变换（FFT）为主要分析工具，对信号输入电路进行程控衰减、放大与预滤波处理。实现了量程自动转换和数据采样，并且成功避免了频率混叠现象。

　波形失真又称非线性失真，它是由放大电路的非线性引起的。非线性失真又包括谐波失真和互调失真，本文研究的失真均为谐波失真。在无线电计量测试中，许多参数的准确度都涉及失真度测量问题，尤其在信息产生、传递和接收过程中，必须准确分析和处理好失真问题。SYN6703型低失真度测量仪则很好地解决了这一问题。

二、正弦波失真度仪特点介绍

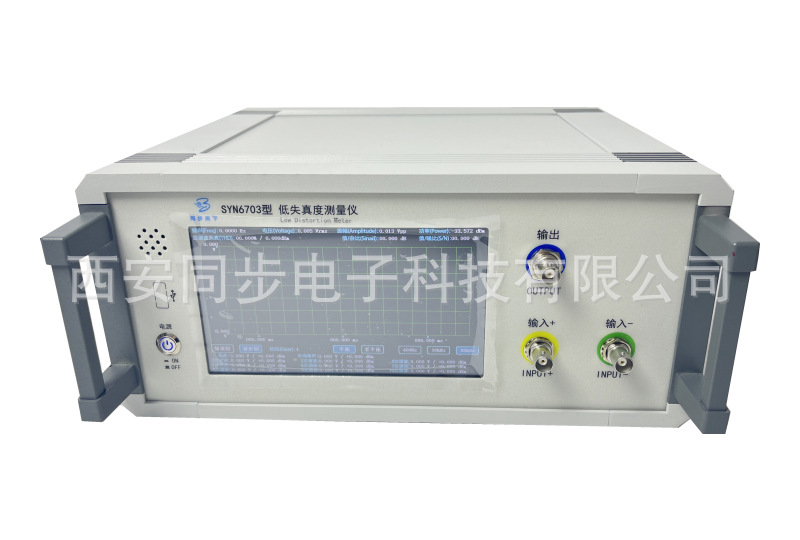

SYN6703型低失真度测量仪，失真度测量频率高达10Hz～350kHz，最小失真测量达到0.005%，失真度测量最低电压10mVrms，电压测量频率高达750kHz，具有波形图、频谱图和大屏图等三种显示方式，自动测量信/杂比（SINAD）和信/噪比（S/N），精度高、高性价比。能同时测量各种参数，包括信噪比（S/N），信杂比(SINAD)，基波幅度功率，多次谐波幅度功率，电压有效值，峰峰值，功率值，频率值，并直接画出频谱图和波形图,测量结果同时显示多种单位，并设有外接示波器端子，可外部直接观察降压后被测信号的波形。
