Измеритель искажений, тестер искажений сигнала разработан и производится на основе калибровочных нормативов, анализатор искажений.

Описание

正弦波低失真度测试仪功能特点

二、工作原理

失真度测量仪大多是采用基波抑制法，其基本原理是先测出被测信号（包括基波在内）的总电压，再将被测信号经过基波抑制电路除去其基波分量，得出各次谐波的总电压。将两次测出的读数相比，即得出非线性系数，这种测量方法叫做基波抑制法。失真度测试仪就是利用这种原理构成的，可以直接读出非线性失真系数。

一、主要应用领域

1、电子产品的研制生产中，失真度测试仪用于测试新产品的失真性能，用来优化产品的设计，保证产品质量和性能。

2、通信领域，在通信系统当中，正弦波失真度测量仪用于测量信号在传输过程中的失真程度，以确保较高的通信效果和通信质量。

3、音频和视频领域，在音频和视频设备生产和检测时，主要用失真度测试仪来测信号，确保设备的音质和画质符合相关的要求标准。

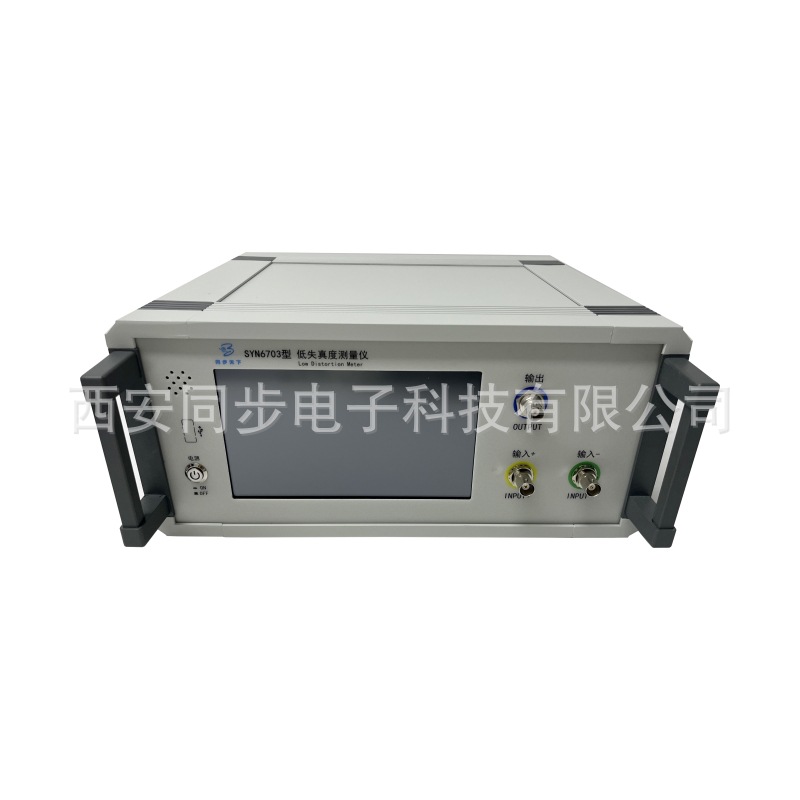

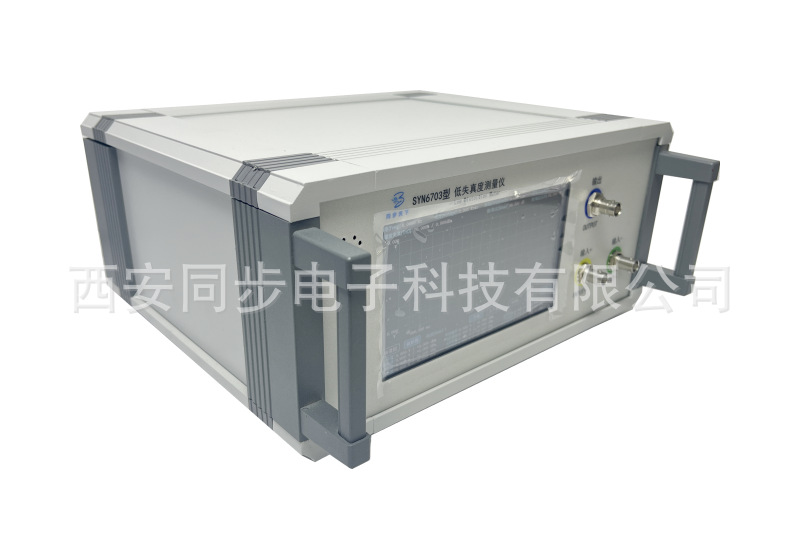

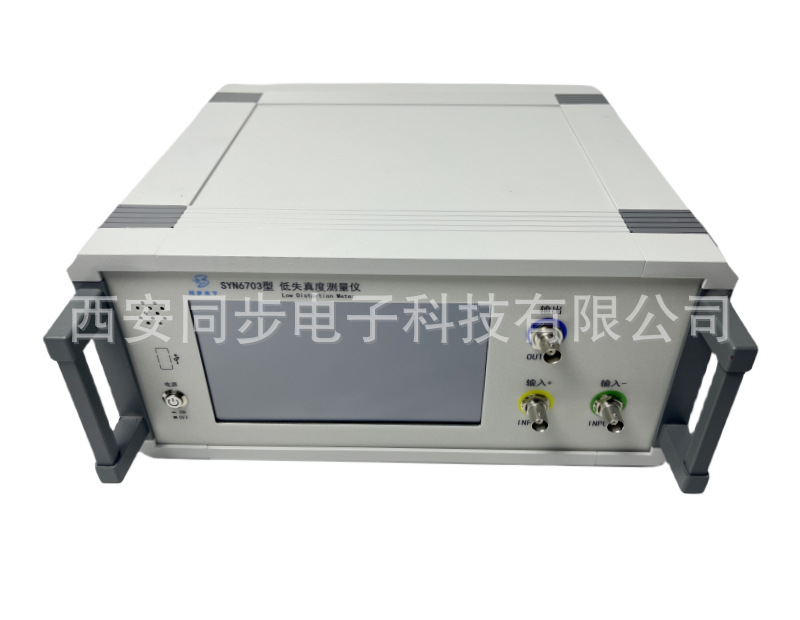

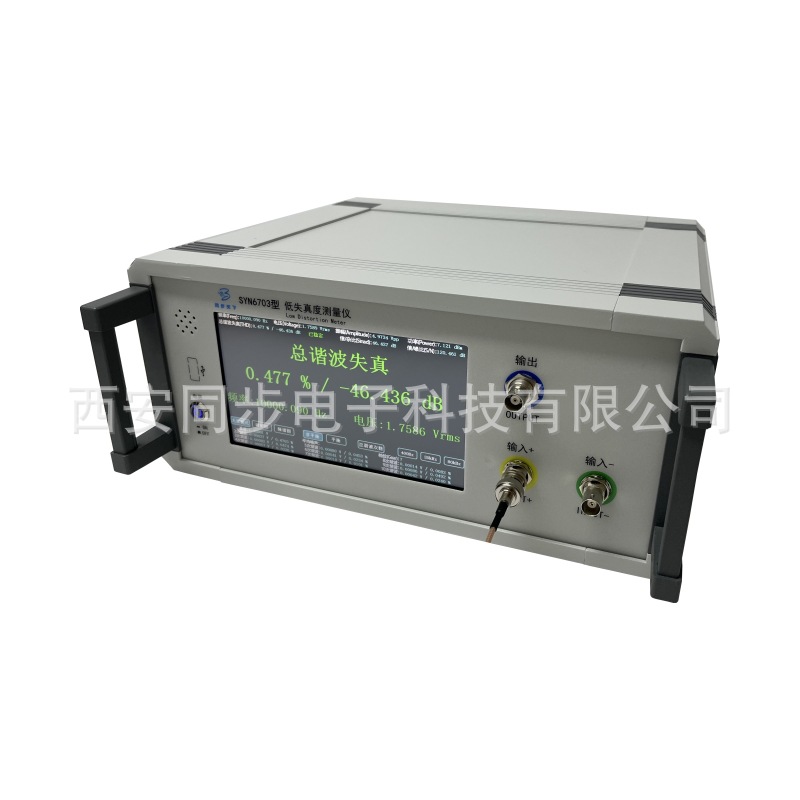

三、SYN6703型正弦波失真度测量仪主要特点

1、测量范围宽

失真度测量范围0.005%～100%

测量频率高达10Hz～350kHz

电压范围10mV～400Vrms

2、测量精度高

低失真度测量仪具有高精度测量能力，能够准确测量出信号的失真程度，最小失真测量可以达到0.005%。残余失真可以到≤0.015%。

3、多功能测量

SYN6703型低失真度测量仪可测试平衡或不平衡信号。不仅可以测失真度还可以测电压、频率和信噪比、信杂比和输入阻抗等

4、可以随时接示波器

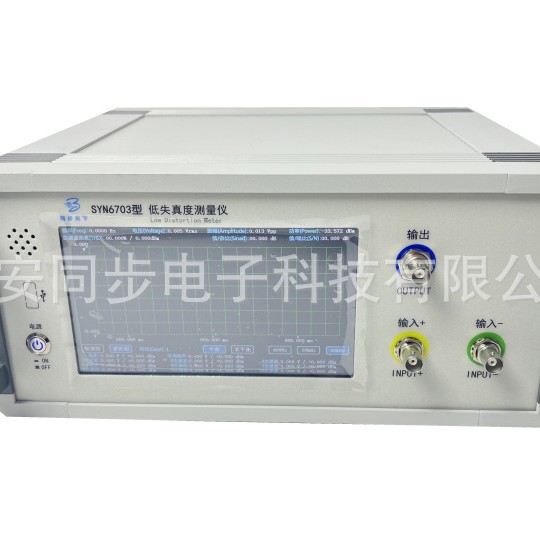

该款低失真度测量仪专门设计有输入信号的频率输出接口，用户可以直接接示波器查看信号情况，当然SYN6703已经带示波器功能，只需要将大屏模式切换为波形图。

5、有频谱仪功能

SYN6703型失真度测试仪带有频谱图功能，完全可以当做一台低频频谱分析仪使用，市面上其它低失真度测量仪都是不带频谱图的。

6、谐波次数可选

专门设计增加了更多的谐波次数，方便用户在使用测试中根据需要任意选择搭配，有2到10次谐波。其它失真度测试仪也只有总谐波。

7、有滤波功能

在测试中可根据输入信号频率以及谐波失真时使用选择不同的滤波功能，档位有400Hz高通滤波器，30kHz和80kHz低通滤波器。
