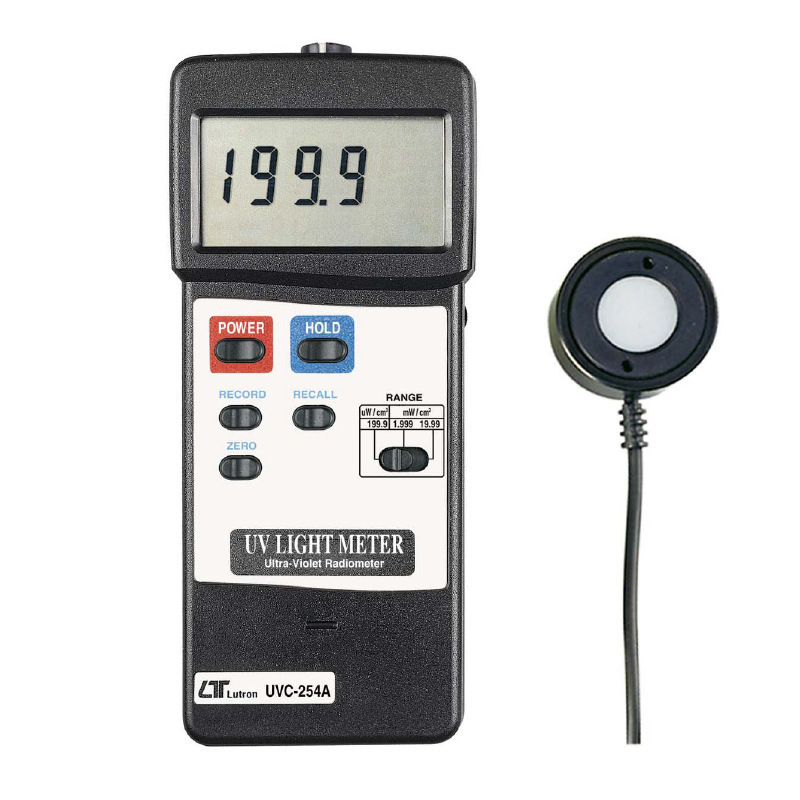

Тайваньский измеритель интенсивности ультрафиолетового излучения Luchang lutron UVC-254 измеритель освещенности излучения

Описание

台湾路昌lutron紫外线强度计UVC-254辐射照度计的产品特性
254nm波长紫外线测量
专业、品质UV表
宽量程：199.9uW/cm2，1.999mW/cm2，19.99mW/cm2
微电脑电路保证精度，提供多种功能
带补正滤光镜的UV探头
大LCD显示，可调对比度
外壳坚固耐用
zui大/zui小值记录及调出
数据保持
自动关机
9V电池
RS232电脑串口界面
按键调零

台湾路昌lutron紫外线强度计UVC-254辐射照度计的技术参数
电路： 单芯片微处理器LSI电路
显示： 13mm大LCD显示可调对比度 ，双通道显示
探头光谱响应范围：
点：3254nm
带宽：248-260nm窄带
测量范围：
199.9uW/cm2×0.1 uW/cm2
1.999mW/cm2×0.001mW/cm2
19.99mW/cm2×0.01mW/cm2
线性： ±1%
探头： 光二极管、彩色补正滤光器
记忆读取： 可读取zui大/zui小读值记录
调零： 按键调零
取样时间： 约0.4秒
关机： 手动按键关机，不操作10分钟自动关机
操作温度： 0℃-50℃（32℉-122℉）
操作湿度： zui大80%RH
电源： DC9V006P，MN1604（PP3）(碱性高能)
功耗： 约DC5.3mA
重量： 335g/0.77磅（含电池）
尺寸： 主表：180×72×32mm(7.1×2.8×1.3英寸) 探头：38mm直径×25mm

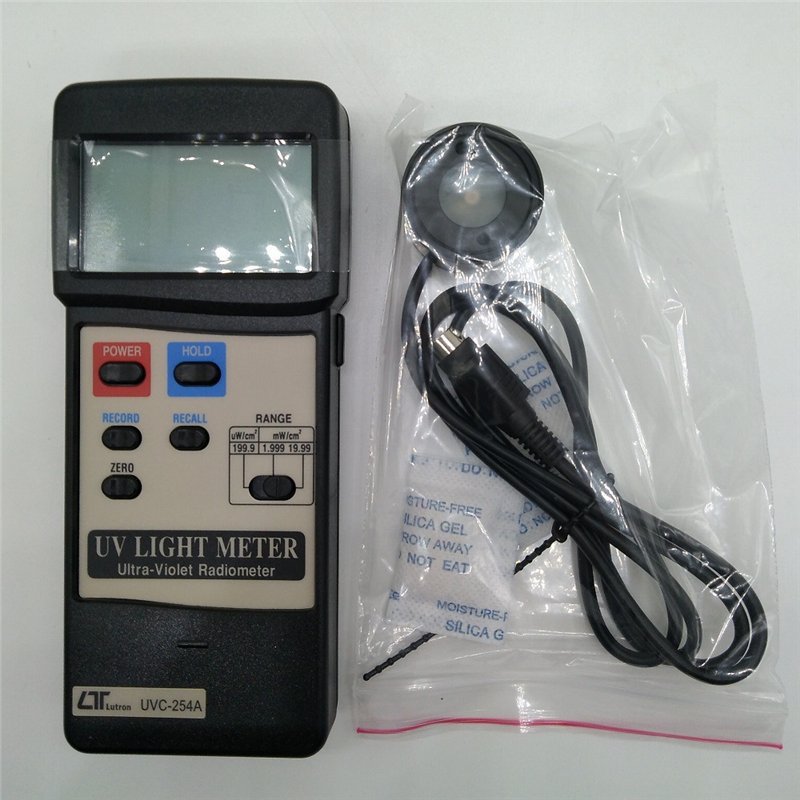

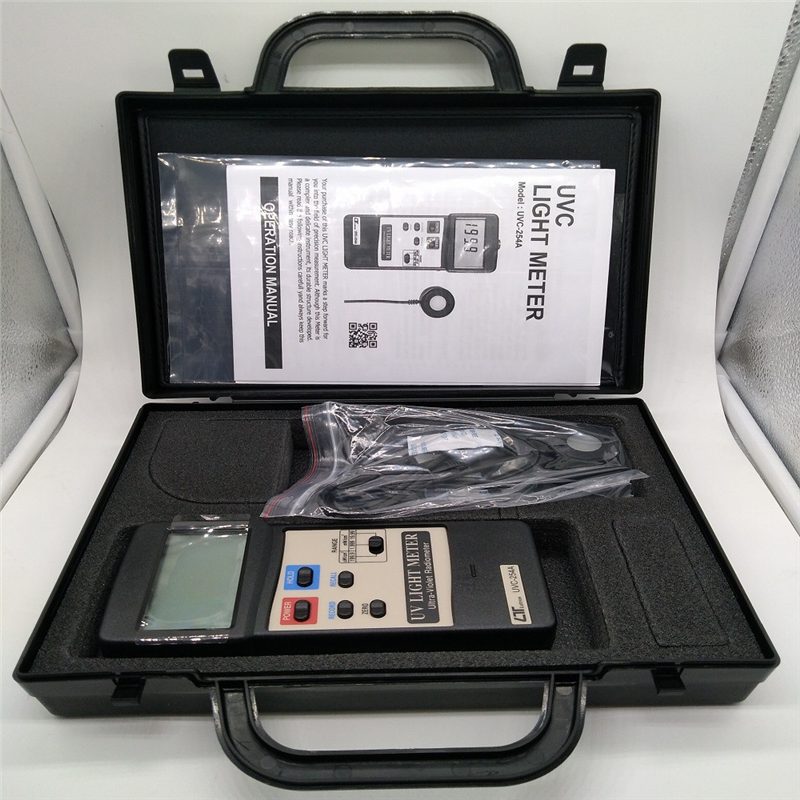

附件： 说明书×1 UV探头×1 手提箱×1
量程： 199.9 uW/cm2 ； 1.999 mW/cm2 ； 19.99 mW/cm2
解析度： 0.1 uW/cm2 ； 0.001 mW/cm2 ； 0.01 mW/cm2
精度： ±(2%FS+2dgt) FS：满量程
测试环境： 电磁场强度小于3V/M，频率小于30MHz

台湾路昌lutron紫外线强度计UVC-254辐射照度计的测量步骤
1） 按“Power”键打开电源
2） 按“Range”键，选择zui大量程
*如果显示“----”，表示超出量程，选择相近高量程
3) 调零步骤
把量程设为“199.9u W/cm2” *将探头的正面反扣到桌子或其它平面上，使其背面向上。
*按归零按键，使显示值为零
4）把UV探头直接放在光源下，LCD上所示就是UV值了
5) 数据保持
*在测量过程中，按一下“Hold”键，读值将被锁定，同时LCD显示“D.H”符号
*再按一下“Hold”按键，取消数据保持功能
6）数据记录（zui大/zui小读值）
*数据记录功能显示zui大/zui小读值。按一下“Record”键，开始数据记录。LCD显示“REC”符号
*当“REC”符号显示的时候
a) 按一下“Recall”键，“Max”符号和zui大读值将显示在LCD上
b) 再按一下“Recall”键，“Min”符号和zui小读值将显示在LCD上
c) 再按一下“Recall”键，回到数据记录功能，相关符号消失

测量注意事项
*由于UV探头的结构限制，探头的输出值在一年后可能会有大约1%的偏差，这是正常的。即探头的标准计量周期为一年。
*由于探头（滤波器）对湿度变化很灵敏，所以保存的环境很重要。长时间不用本表时，请务必把探头保存于低湿度环境。比如把探头保存于干燥的塑料袋里。保存方法得当的话，探头的寿命会延长很多
*依据余弦定律，在30度入射光下，UV探头的输入信号很好符合余弦定律（符合度〉95%）。在45度角的情况下，则符合度〉90%。所以，有效的入射角为45度，当然，zui好是限制在30度以内。校准的时候，光线入射角应为0度（垂直）
*UV探头的保存
UV探头的结构非常，当不使用的时候，一定要把它保存在干燥的环境下。比如，把探头跟干燥剂一起放入塑料袋，然后密封。
只有使用探头的时候才把它拿出来。用以上所说的办法可以延长探头的使用寿命。否则，探头的增益会减小，并且校正周期缩短。另外，还应定期更换干燥剂。

其他特性
为了延长电池的使用寿命，本表有自动关机功能，无操作约10分钟，本机将自动关机
要禁用自动关机，在测量中按“Record”，选择记忆记录功能

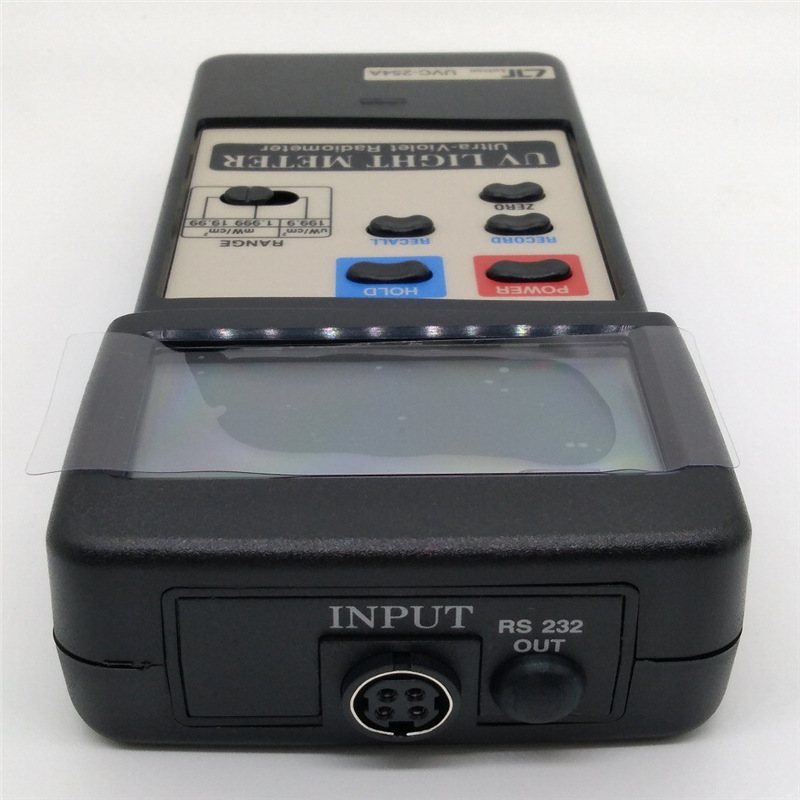

RS232电脑界面
本表通过3.5mm的RS232端口输出，连接器输出的16位数据流可用于用户的用途

内部调零
在4-3章里的调零是正常的调零步骤，然而“Zero”键的调整范围仅仅为20个单位，如果内部零的读数偏差超出20个单位的话，“Zero”键就不再起作用了，将显示： 这时候就要作内部调零了，步骤如下：
1) 关掉电源
2) 按下“Zero”键不放，打开电源，直到LCD显示如下图所示，再松开“Zero”键
上面一行显示：显示内部零的读数
下面一行显示：始终显示“0000”
3）调VR9，使读值显示回零

更换电池
1）当LCD上显示“LBT”时，提示电池输出电压低于6.5V-7.5V，更换电池，但是显示低电后还可以继续使用几个小时
2）打开电池盖，取下旧电池
3）装上一个9V电池（高能电池），盖上电池盖
