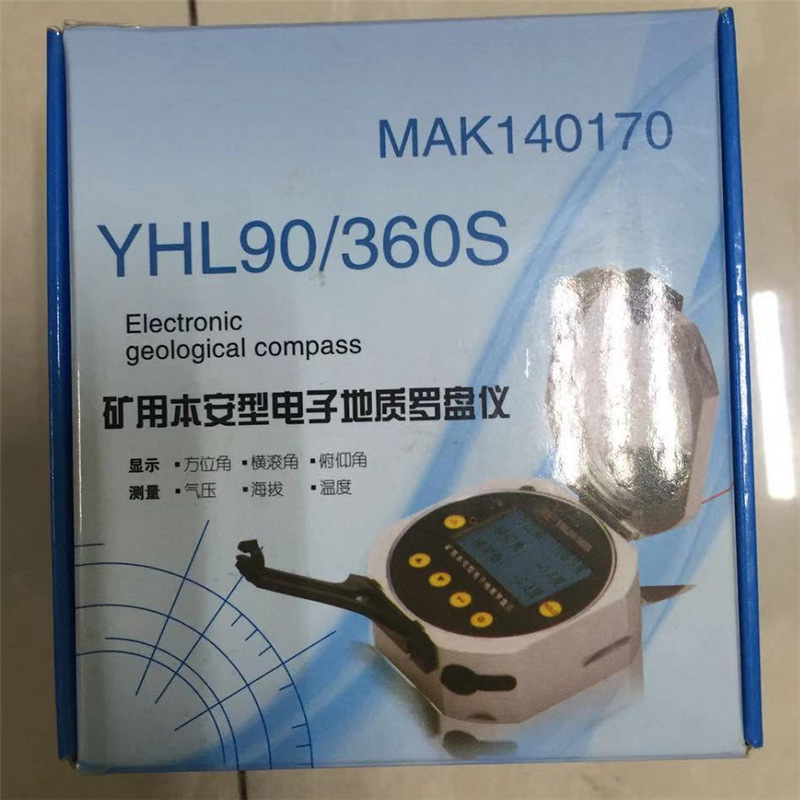

Геологический компас, взрывозащищенный, простой в эксплуатации YHL90/360S

Описание

电子地质罗盘仪是利用磁场测量方位的仪器，对于外界干扰磁场和地球磁场，罗盘无法做到实时、准确的区分，在使用中为罗盘提供干扰磁场小的环境是保证罗盘精度的关键，在复杂的环境磁场中，会影响罗盘测量数据的准确性。
警告
本产品获得多项专利技术，未经许可，不得仿制，违者必究！本产品为本安型，未经制造商许可，不得擅自维修或更换器件，由此造成的后果，制造商不予负责。本产品带有激光器，严禁激光对人眼直射，以免造成眼睛的灼伤！
一、数据含义
方位角：是从某点的指北方向线起，依顺时针方向到目标方向线之间的水平夹角。横滚角：仪器水平放置，绕纵向中心轴线旋转就是横滚角。
即把仪器正向水平放置，
当仪器在左、右方向倾斜形成的角度。俯仰角：仪器水平放置，绕横向中心轴线旋转就是俯仰角。 即把仪器正向水平放置，当仪器在前、后方向倾斜形成的角度。
磁偏角：地理方位与磁方位的偏差角度值，地理位置不同，磁偏角有所不同。气压、海拔、温度：是指仪器当前环境参数。

相对高度：是指选定一个参考面，移动仪器所产生高度。操作菜单进入到“相对高度”显示页面，此时显示数值为0，即 以此刻的高度作为0参考面，不要更换显示页面，然后带着仪器向上或向下移动，会显示基于参考面的高度。
二、用途、适用范围及工作原理

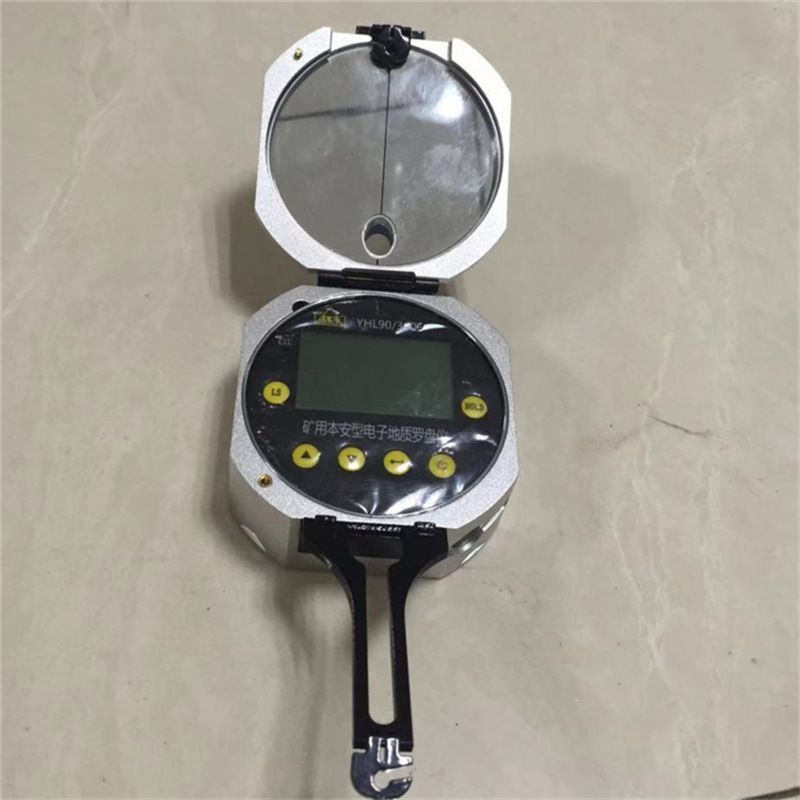

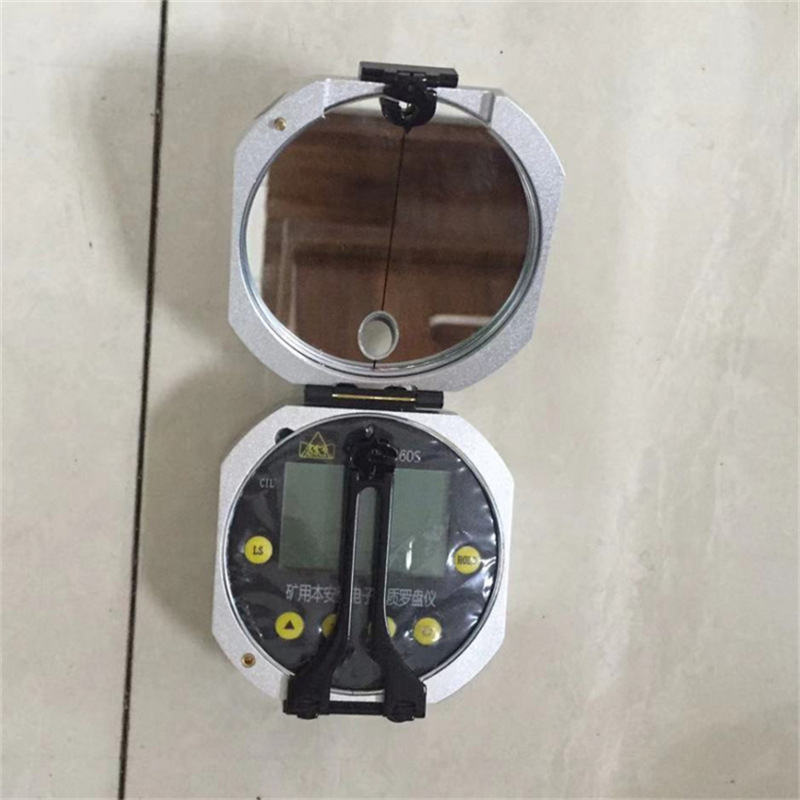

本产品是一款便携式、本安型的三维激光电子地质罗盘仪，可实时显示方位角、横滚角、俯仰角。为方便野外测量，又增加了气压、海拔、温度的辅助测量，是地质工作者必备的使用工具。
本产品采用3轴磁阻传感器、3轴加速度传感器、3轴陀螺仪传感器、气压传感共同组成10轴的传感器组，以ARM处理器为核心，外围辅以LCD、键盘、电源管理、激光指向等共同组成。
本产品通过磁阻传感器获得地磁场强度，通过加速度传感器获得重力加速度，通过陀螺仪获得角速度。这三种传感器的原始数据在ARM核心处理器做姿态解算：滤波、补偿、数据融合，最后得出方位角、横滚角、俯仰角，通过LCD可以实时显示出来。这种三维的设计相比平面电子罗盘具备很大的优势，由于做了倾角补偿功能，在测量方位角时不必保持设备的水平放置，也能得出精确地测量数据。
本产品还内置了气压芯片作为辅助测量，经过处理器的校正和补偿可实时获得气压和温度数值，由气压可换算出海拔高度。气压、温度、海拔也可以在LCD上显示。
