Тестер ударного действия падающего шара Электрический тестер ударного действия падающего шара Ручной тестер ударного действия падающего шара Анти-вторичный удар

Описание

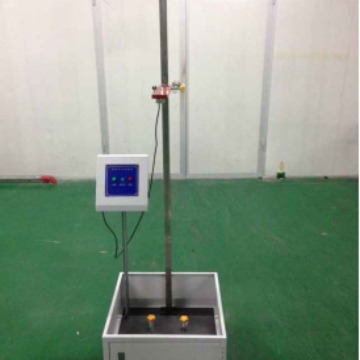

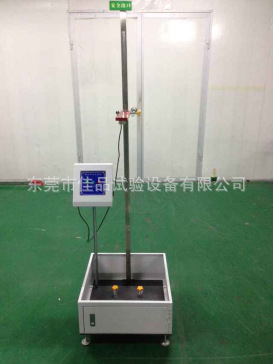

一：概述

    本机为测电子、电器、家电、塑料、通迅等成品或元件在安装接过程中遇到碰撞而设计，从而评估产品结构是否有不良或不够试验测试，以一定规定重量之钢球，在一定的高度自由落下，打击试料、元件，来观察产品受损程度。

二：技术指标

   1.冲击高度范围：0—1500mm（手动可调）

   2.跌落高度显示：刻度钢尺垂直指示

   3.跌落高度精度：1mm

   4.跌落杆形状：方杆

   5.控制及升降方式：



，手动升降电磁体固定杆

   6.试料尺寸：≤280×100×40mm（长宽高）

   7.砝码规格： 32    64     110   (克）

   8.砝码重量允许误差：±5g

   9.样品夹持方式：夹具固定夹持

   10.控制箱：底部四周有防护网箱

   11.体积：约500*500*1700mm

   12.电源：AC220V 50Hz

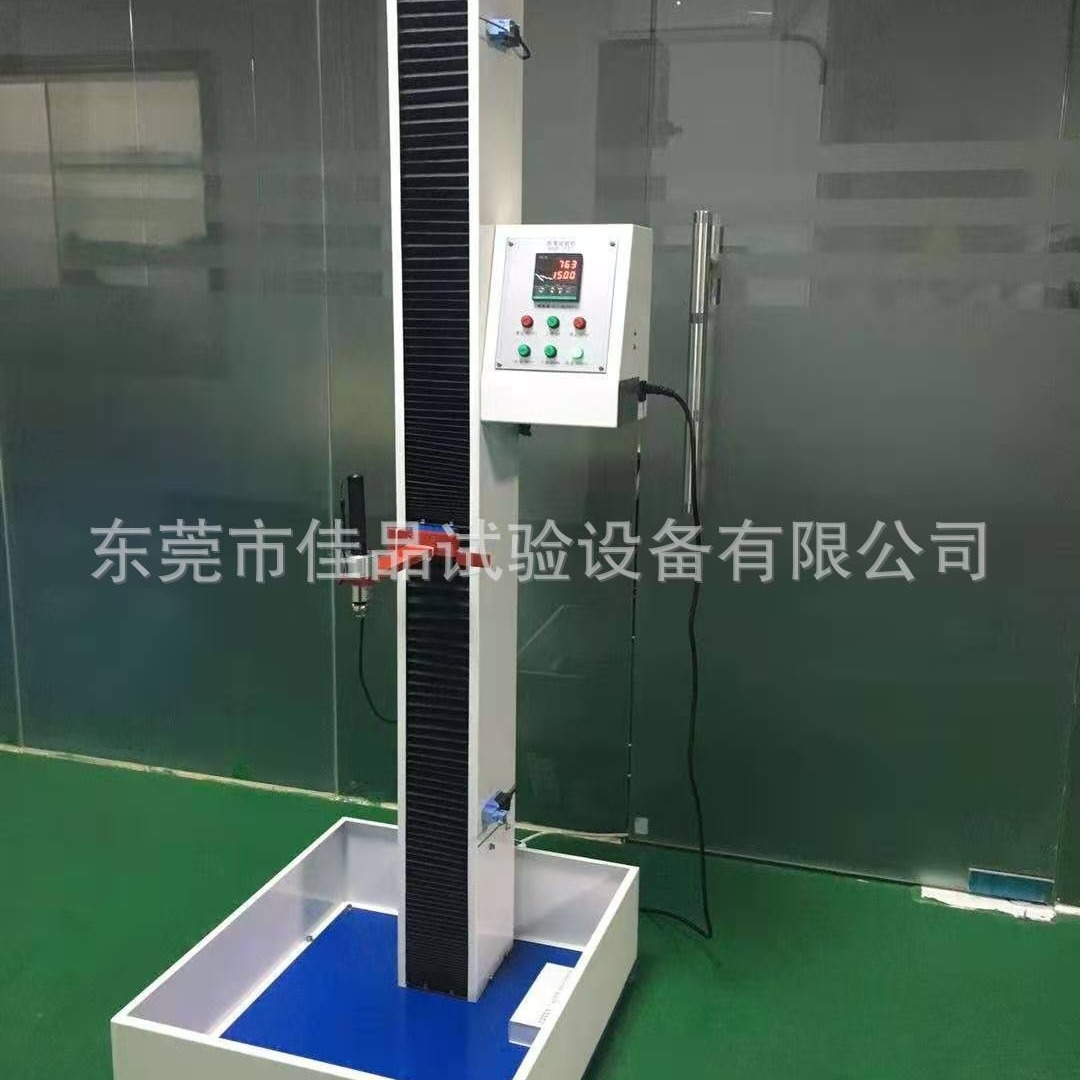

一：概述

    本机为测电子、电器、家电、塑料、通迅等成品或元件在安装接过程中遇到碰撞而设计，从而评估产品结构是否有不良或不够试验测试，以一定规定重量之钢球，在一定的高度自由落下，打击试料、元件，来观察产品受损程度。

二：技术指标

   1.冲击高度范围：0—1500mm（电动可调）

   2.跌落高度显示：数显表显示

   3.跌落高度精度：1mm

   4． 操作方式：按钮

5． 动作执行元件：电磁铁吸附，升降电机上下

6． 动作执行元件：减速器电机

7.落球距零配件中心距:可手动调节、有红外线对准

8.砝码规格： 32    64    110 (克）

9.砝码重量允许误差：±5g

10外形尺寸;2900*1100*2300 ㎜ (2800*1000MM )

11冲击大底板尺寸：2900*1100*14（MM）

12．电压：AC220V5A

1 3． 功率：60W（含电机）

    14．重量;100kg(约)

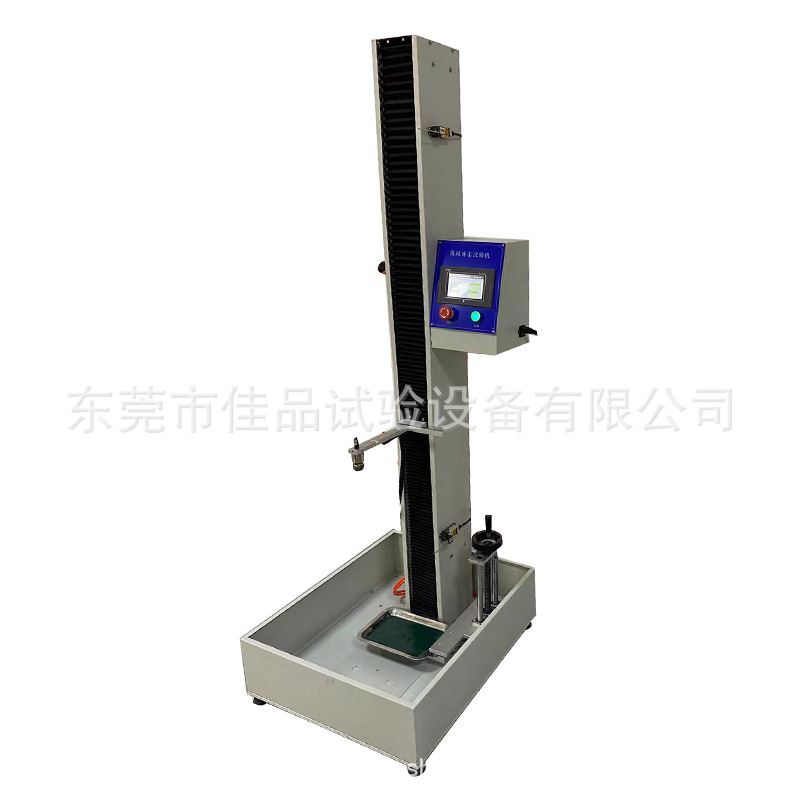

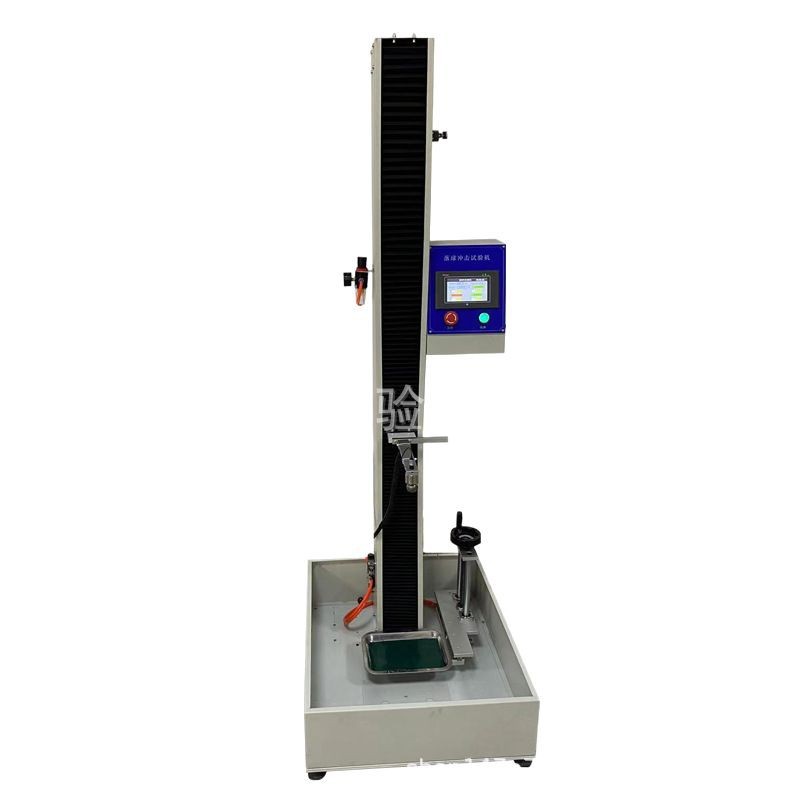

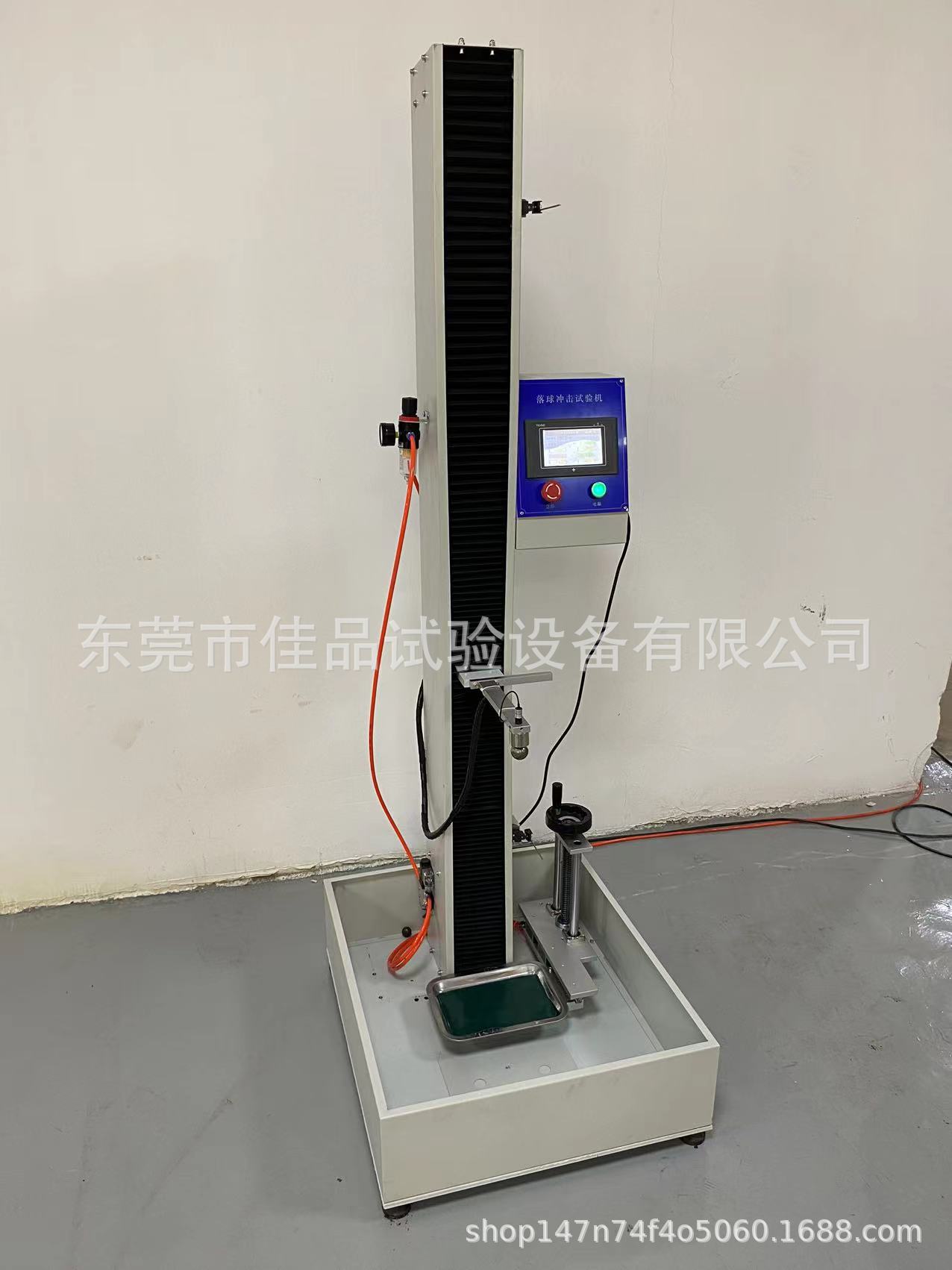

 本机为测手机 、平板电脑 、电子词典 、电子书、耳机、智能手表 、通迅等成品或元件在安装接过程中遇到碰撞而设计，从而评估产品结构是否有不良或不够试验测试，以一定规定重量之钢球，在一定的高度自由落下，打击试料、元件，来观察产品受损程度。

  本机采用触摸屏+PLC控制、可在触摸屏内设定：上升、下降、跌落次数、可控制红外激光对准钢球冲击部位、可以显示已测试的次数、当前高度值等.

本机采用伺服电机+减速机做升降动力源、PLC控制高度误差+1MM

本机采用直流电磁铁控制方式、将钢球置于电磁吸盘下钢球自动被吸上、按下跌落键、吸盘瞬间释放钢球、钢球将作自由落体试验、冲击产品表面.

本机采用精密直线滑轨导向、同步带升降、升降运行平稳.

本机采用红外激光对准钢球冲击部位、钢球冲击位置与红外激光对准位置偏差：+1MM

本机由PLC控制防止钢球二次冲击装置、确保测试时无二次钢球冲击.

二：技术指标

1.冲击高度范围：200-1500mm（升降高度误差+1mm）

2.跌落高次数设定：1-999999次

3.砝码规格： 2.5G 、64G、130G、500G+0.5G

4.体积：W750*D750*H2500mm

5.机台重量：200KG

6.电源：AC220V 50Hz
