Машина для испытания на низкотемпературную хрупкость резины (метод одного образца) типа XCY-II

Описание

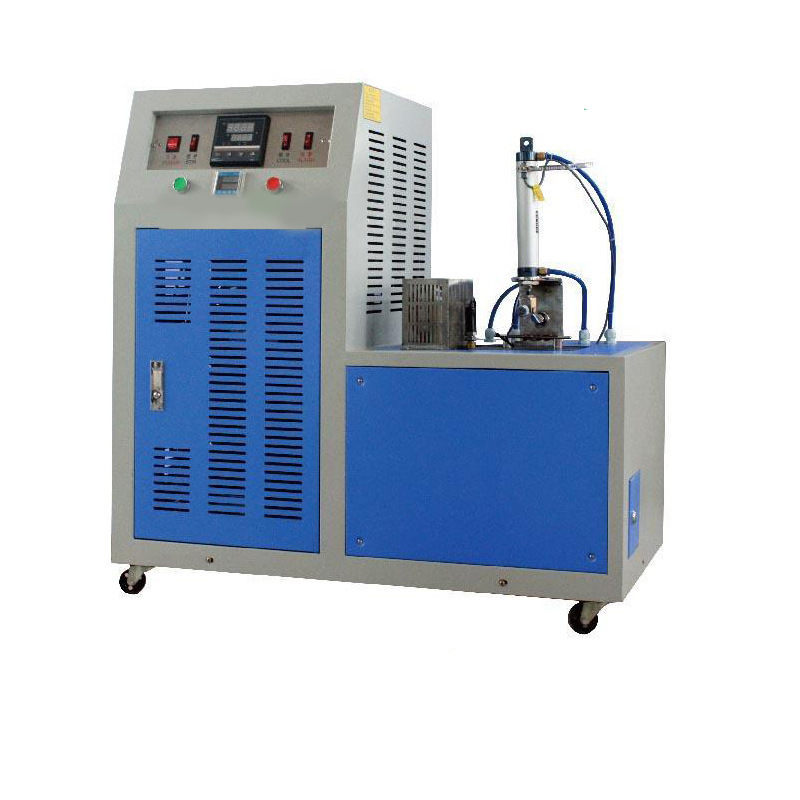

橡胶低温脆性试验机(单试样法) XCY-II型

XCY-II型单试样法橡胶低温脆性测定仪是测定硫化橡胶在规定条件下试样受冲击出现破坏时的zui 高温度，即为脆性温度，可以对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。可以测定不同橡胶材料或不同配方的硫化橡胶的脆性温度和低温性能的优劣。因此无论在科学研究材料及其制品的质量检验，生产过程的控制等方面均是不可缺少的。本仪器是根据GB/T1682-2014《硫化橡胶 低温脆性的测定 单试样法》国jia标准设计的，新研制开发的压缩机制冷设备。本设备采用复叠式压缩机制冷技术，利用热平衡原理及循环搅拌方式，达到对试样的自动均匀冷却、恒温。

1、试验温度：-76℃—0℃（-76，-70，-60三种可选）

2、冲击方式：气动冲击

3、降温速度：-20℃~-40℃ 约1.0℃/min

-40℃~-60℃ 约0.7℃/min

-60℃~-76℃ 约0.5℃/min

4、冲击器中心到夹持器下端距离：11±0.5mm

5、恒温后，试验3min时间内温度波动：＜±0.5℃

6、zui 大外形尺寸：900×505×800mm（长×高×宽）

7、工作室外形尺寸：220×170×110mm（长×高×宽）

8、冷却介质：99.7%无水乙醇或其他不冻液

9、试样尺寸：试样的长为25.0±0.5mm，宽为6.0±0.5mm，厚为2.0±0.3mm

10、冲击器端部到试样的距离为25±1mm

11、搅拌电机：8W

12、工作电源220V~240V,50Hz,1.5kW

橡胶低温脆性试验机(单试样法)使用方法

1、向冷井中注入冷冻介质（一般为工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。

2、接通电源，温控仪和计时器显示灯亮。

3、将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。

4、按下夹持器，开始冷冻试样，同时启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃。

5、提起升降夹持器，使冲击器在半秒钟内冲击试样。

6、取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。

7、试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。

通过反复试验，确定至少有两个试样不破坏的zui 低温度和至少一个试样破坏的zui 高温度，如这两个结果相差不大于1℃时，即试验结束。

橡胶低温脆性试验机(单试样法)注意事项

1、实验时不可关闭制冷开关，会导致温度变化；

2、两次气动间隔需大于0.5小时，否则会损坏压缩机；

3、开机前需注满无水乙醇，否则会冻坏冷凝管；

4、试验完毕后，需及时回收制冷介质（无水乙醇），但需温度恢复到常温以免冻伤。
