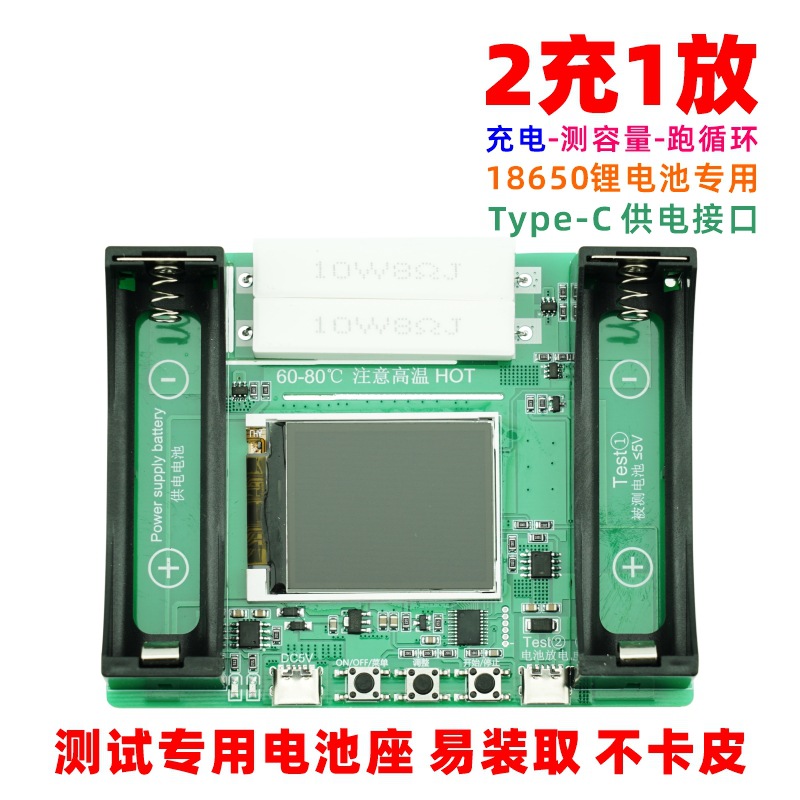

18650 тестер емкости литиевой батареи, внутреннее сопротивление, перезаряжаемая и разряжаемая емкость, цикл старения батареи

Описание

使用前须知

• 破损、漏液电池不能进行测试
• 测试时电池正负极必须方向正确
• 充电芯片为三元锂电池专用的4056充电芯片，不支持磷酸铁锂电池充电
• 产品不含适配器，供电时请使用优质的5V充电器供电，劣质充电器会增加芯片高压击穿的风险
• 放电的水泥电阻和程序算法配套，不支持增加、减少或更换其他规格的放电电阻
• 可以在水泥电阻上加装散热片或使用风扇吹增加散热
• 使用Test②或焊接延长线进行测试时，延长线会增加线阻，直流两线法的内阻测试值不具备参考意义，随着延长线的增加，动力压降和线损明显，会导致充电和放电提前结束。尽量不要使用延长线进行测试，如有延长测试需求，建议使用铜导线，并减少延长线的长度。

教程目录

1、技术参数

2、硬件介绍

3、界面介绍

4、充电电气参数（不支持磷酸铁锂电池充电）

5、实物展示

6、使用方法

1、技术参数

工作电压：DC5V

适用电池：满足停止放电电压2.5~3.5V，2.8V开始~4.2V充满的电池均适用

供电接口：Type-C供电接口（电源及电源线自备）

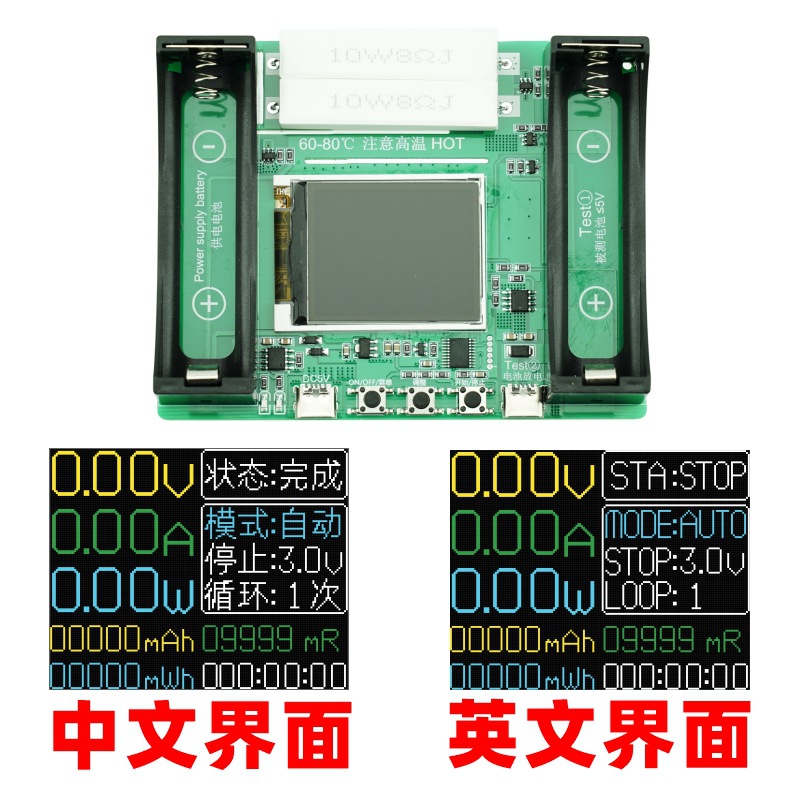

系统语言：中文、 英文

通道数量：1路充、放测量（右侧电池座为测量）

内阻测量：支持，采用直流两线法测试内阻

充电功能：支持，充满自动切断充电（不支持磷酸铁锂电池充电）

放电功能：支持，达到条件自动停止，放电电流不可调

自动充放：支持，自动模式结束时电池充满电

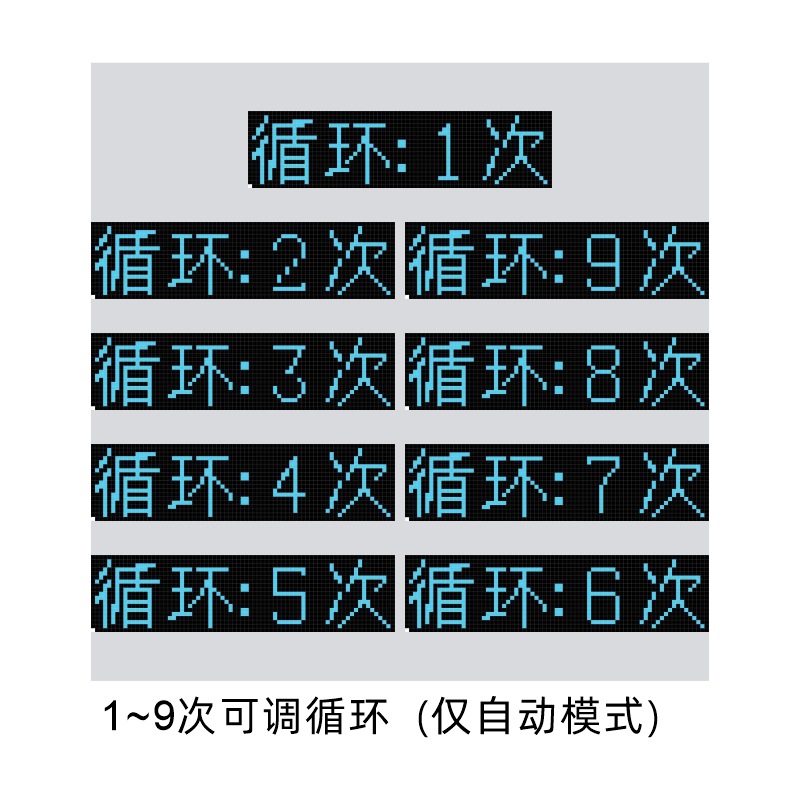

循环充放：支持，1~9次循环可调（仅自动模式支持）

状态提示：支持

散热方式：自然散热

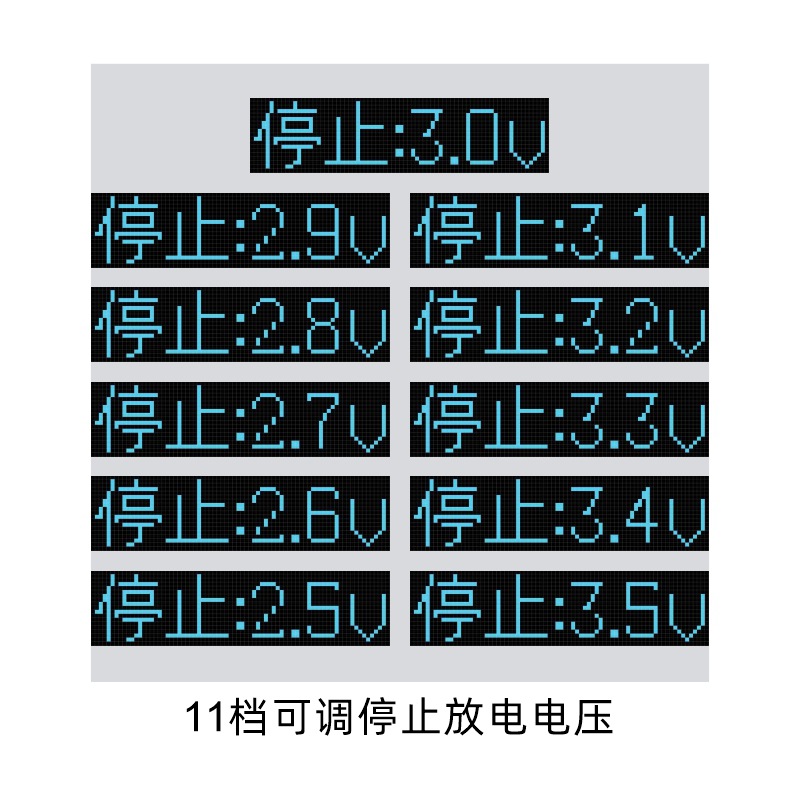

停止放电电压：2.5V、2.6V、2.7V、2.8V、2.9V、3.0V、3.1V、3.2V、3.3V、3.4V、3.5V共11档可调

放电电流：最大约1A非恒流电流，不可调整，不支持自主改造

充电电压：充电电压4.2V，4056芯片控制，右侧电池座最大约1A充电，充电电流小于0.1A停止充电。

断电保存：仅保存设置参数，不保存计量数据

产品重量：110g（含包装）

产品尺寸：85×108×28mm

包装尺寸：153×100×42mm（瓦楞纸盒）

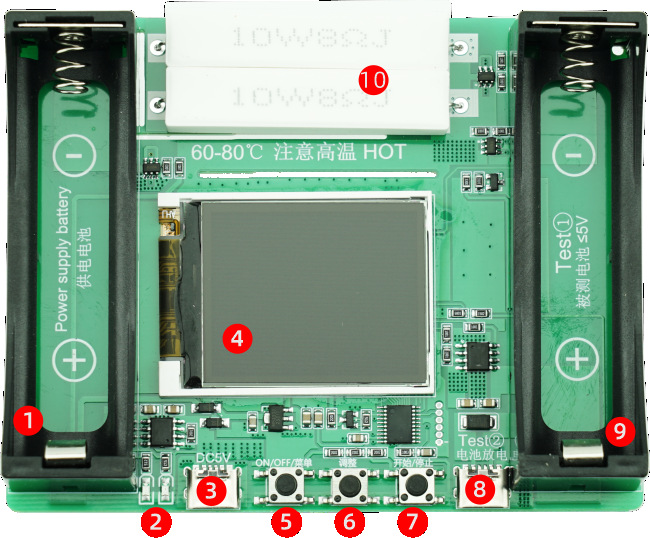

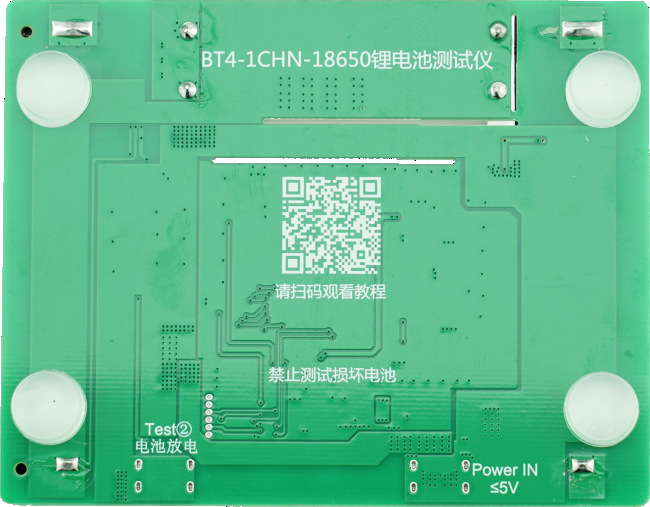

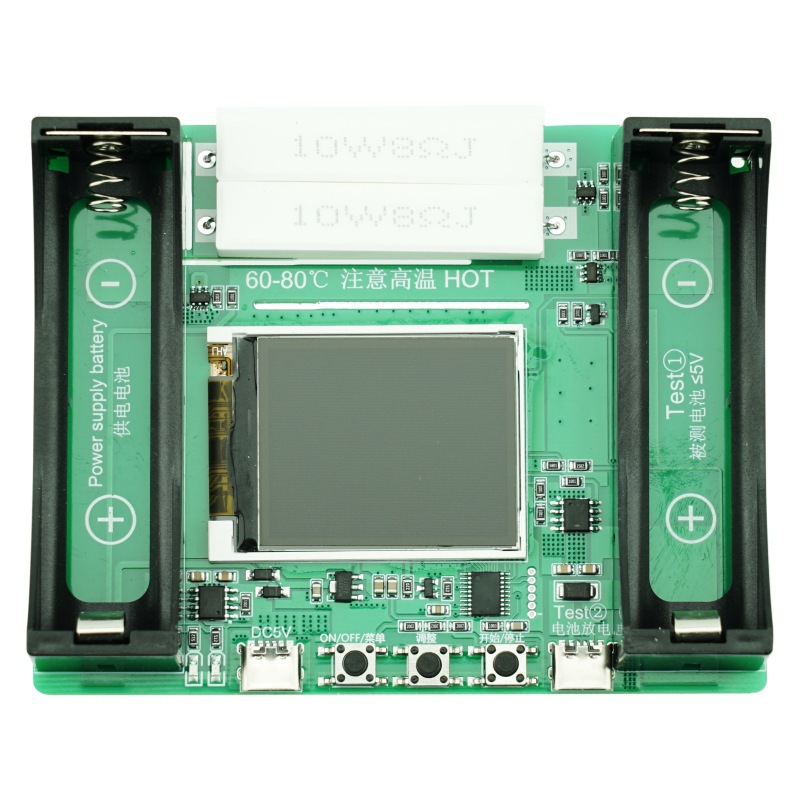

2、硬件介绍

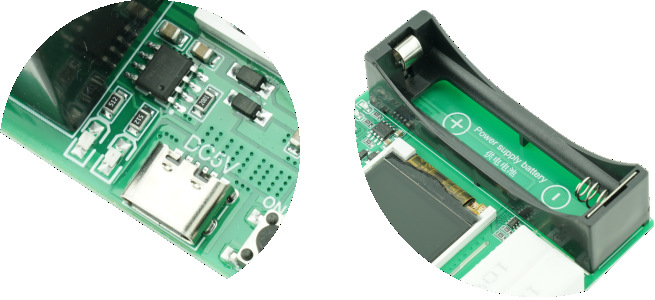

①供电电池仓（不参放电，与屏幕显示无关）

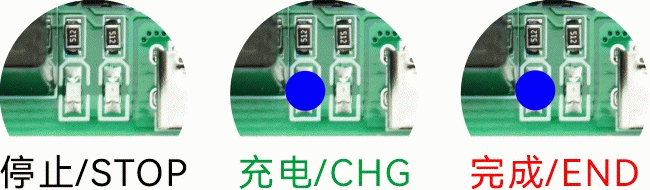

②蓝、红指示灯：供电电池的充电监测指示，与⑧/⑨测试无关

③Type-C 5V供电接口

④1.77寸显示屏

⑤“ON/OFF/菜单”按键

⑥“调整”按键

⑦“开始/停止”按键

⑧ Test② Type-C外接放电接口

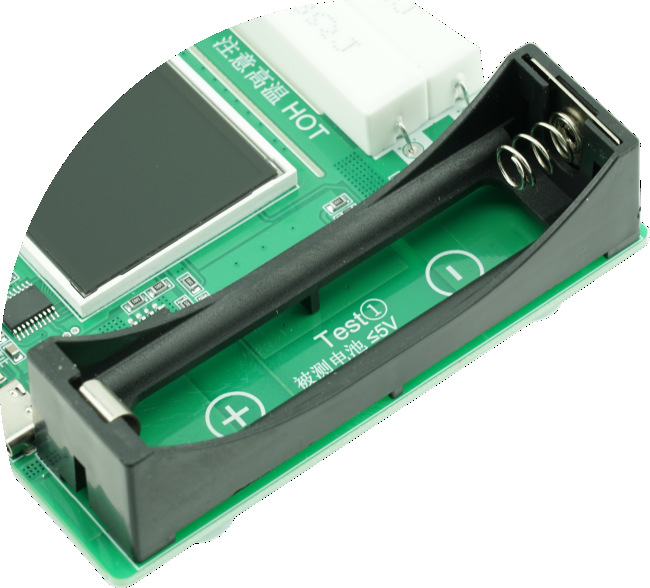

⑨ Test① 充、放电18650电池仓

⑩10W 8ΩJ放电水泥电阻 ×2

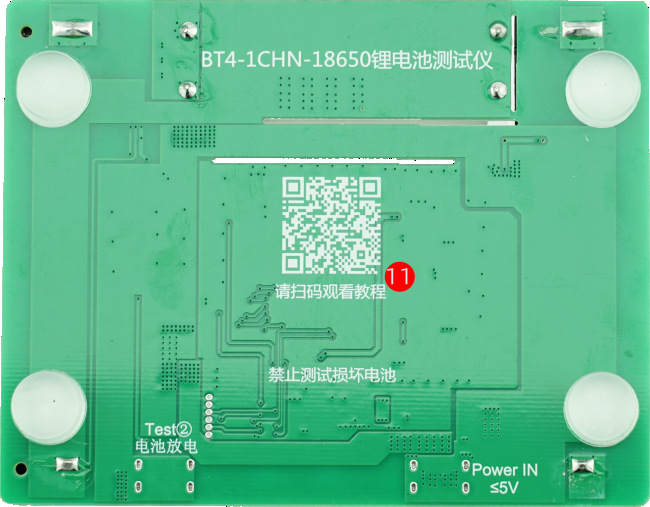

⑪电子教程链接二维码，扫码查看电子教程。

注意：⑧和⑨不能同时进行测试

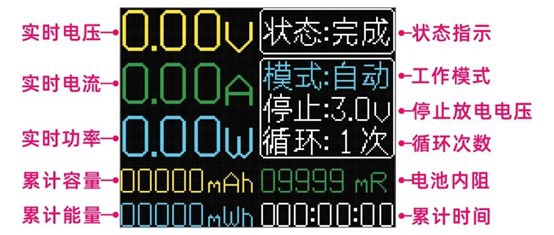

3、界面介绍

4、充电电气参数（不支持磷酸铁锂电池充电)

小于3V时小电流充电，大于3V约1A电流充电，超过4.2V没停下的小电流是浮充，充电芯片会控制自动停止充电，充电电流小于0.1A会触发停止充电,充电完成后屏显4.1…V是正常情况，超过4.2V还在大电流充电的就要注意了，可能就是充电芯片不正常。

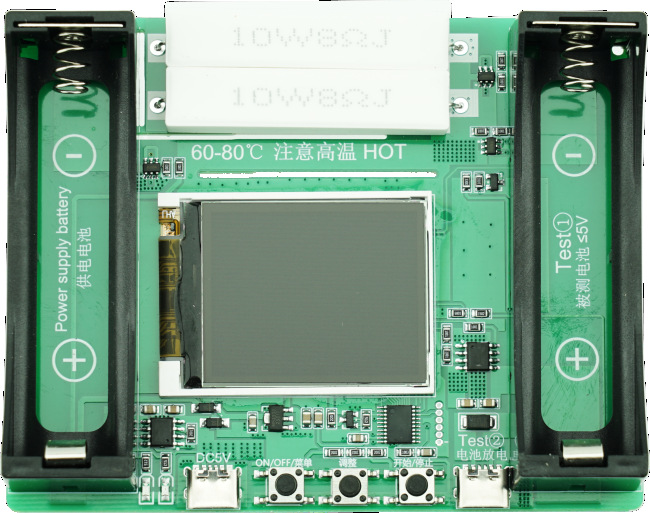

5、实物展示
