Описание

流量控制阀
该系列产品是带有2个端口的电动阀。它们的特点是，可以通过接收额设定值信号（4-20 mA或0-10 V），用电机无极步进式调节和维持气门升程阀门行程（4-20 mA或0-10 V）。因为伺服电机可以有效地处理1％的额设定值偏差，所以该系列产品特别适合用于需要精确计量的用途场合。
RMQ 10 PC
RMQ 15 PC
RMQ 20
RMQ 32

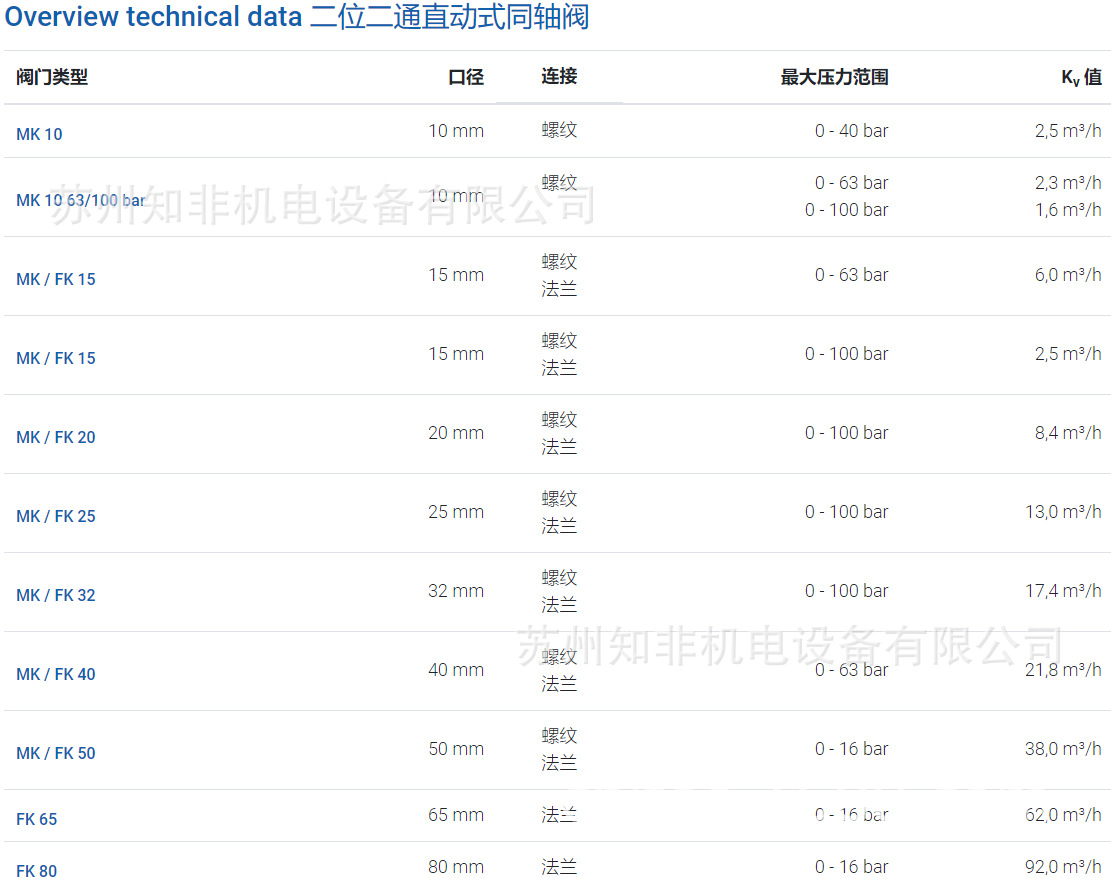

二位二通直动式同轴阀
二位三通直动式同轴阀
二位二通外部控制式同轴阀

2/2 way coaxial externally controlled FMX series
二位三通外部控制式同轴阀

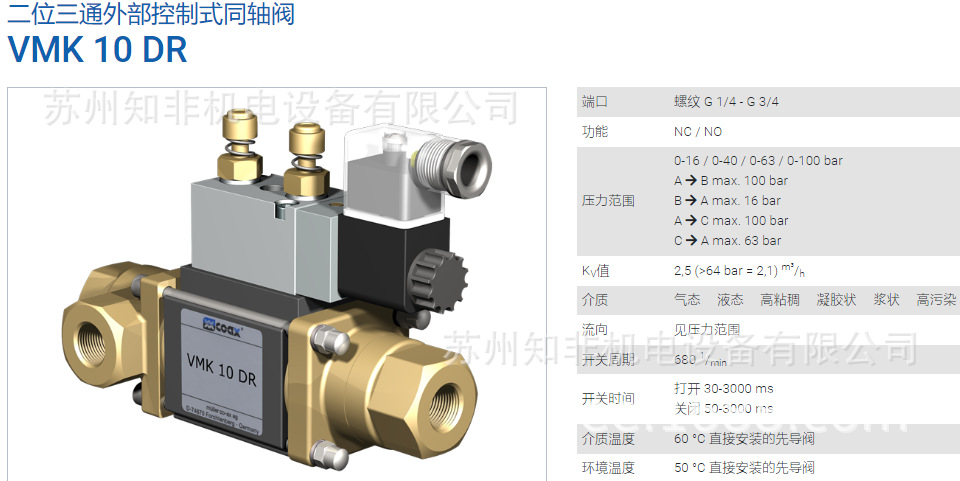

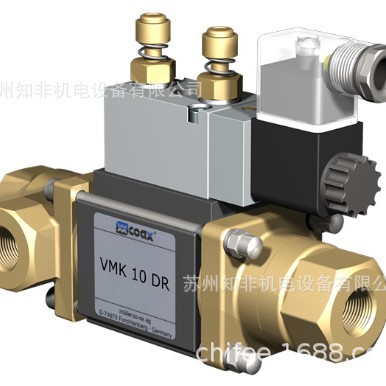

VMK 10 DR
VMK / VFK 15 DR

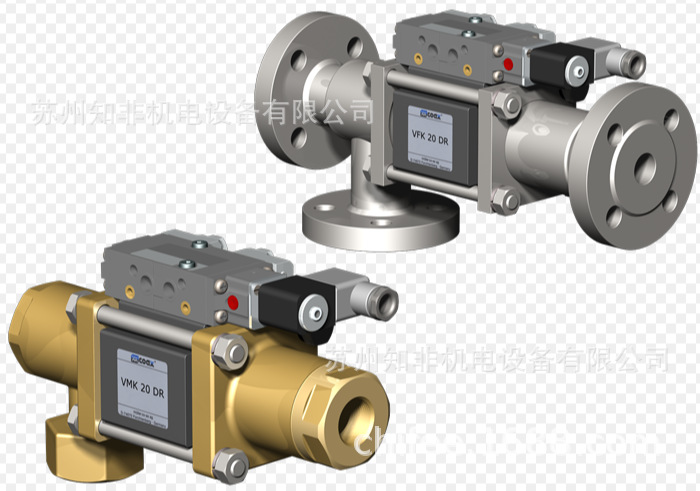

VMK / VFK 20 DR

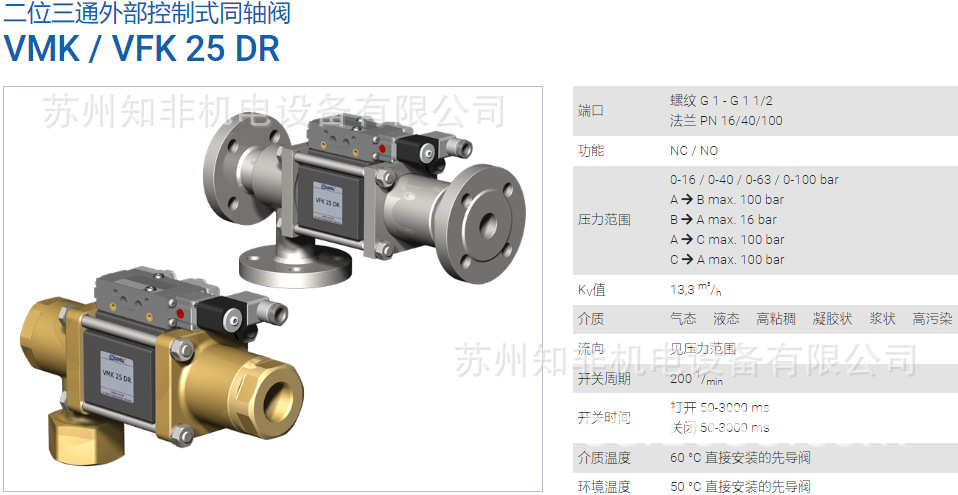

VMK / VFK 25 DR
VMK / VFK 32 DR
VMK / VFK 40 DR

VMK / VFK 50 DR
VSV-M / VSV-F 40 DR
VSV-M / VSV-F 50 DR
VSV-F 65 DR
VSV-F 80 DR
VSV-F 100 DR
VSV-F 125 DR
VSV-F 150 DR

认证阀门

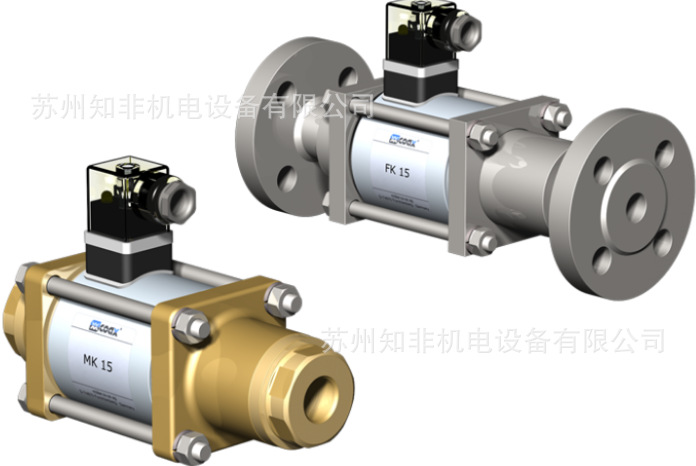

MK / FK 15 DVGW

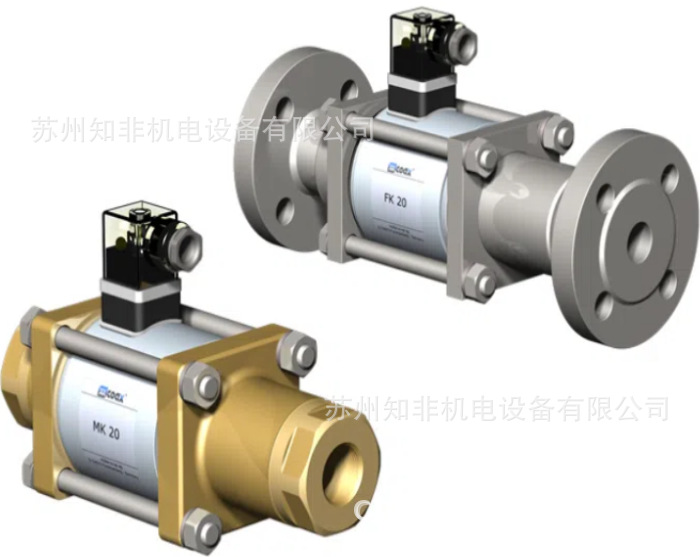

MK / FK 20 DVGW
MK / FK 25 DVGW
KBS 15 Ex
KB 15 Ex

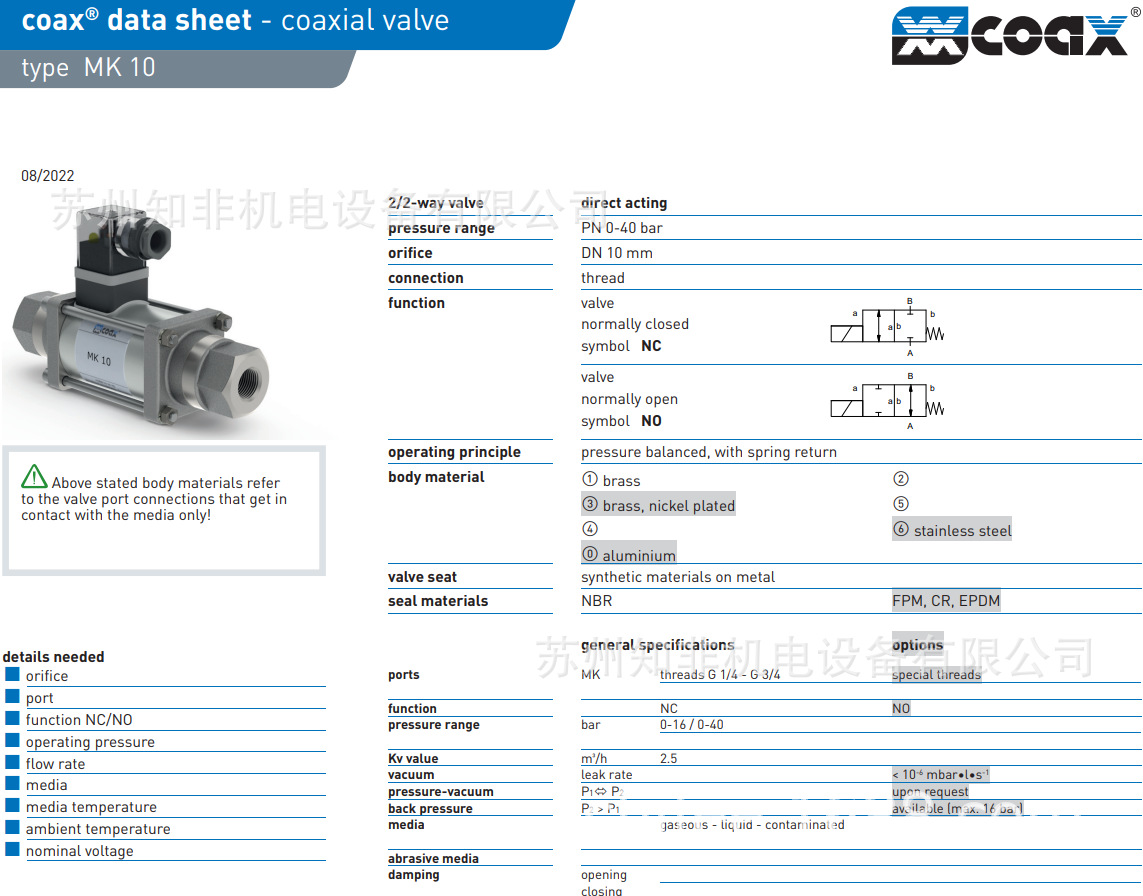

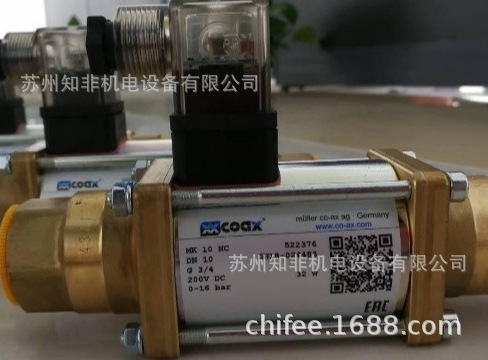

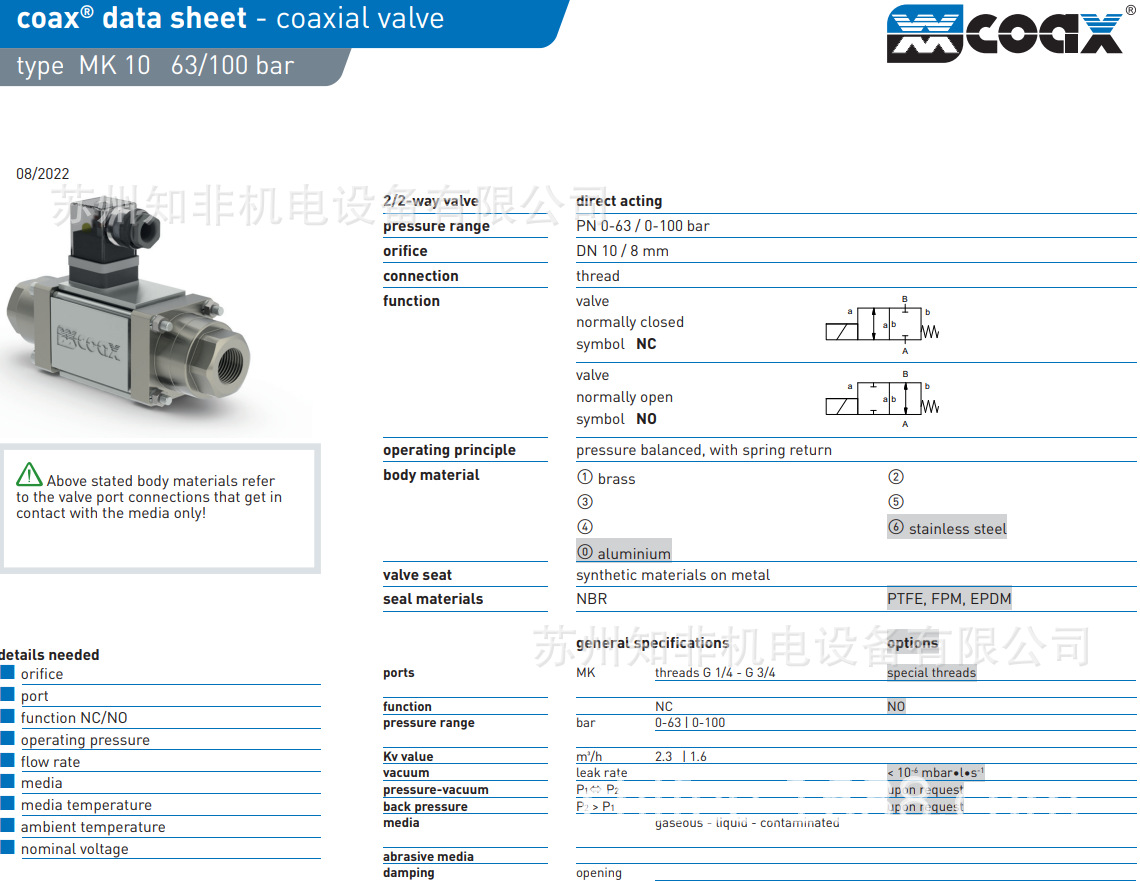

MK 10 Ex

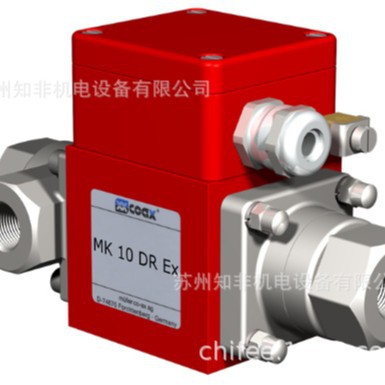

MK 10 DR Ex
MK / FK 15 DR Ex
MK / FK 20 DR Ex
MK / FK 25 DR Ex
MK / FK 32 DR Ex
MK / FK 40 DR Ex
MK / FK 50 DR Ex

MK / FK 15 Ex

MK / FK 20 Ex
MK / FK 25 Ex
MK / FK 32 Ex
MK / FK 40 Ex
MK / FK 50 Ex

MK 10 TÜV
MK / FK 15 TÜV
MK / FK 20 TÜV
FK 25 TÜV
MK / FK 15 DR TÜV
MK / FK 20 DR TÜV
FK 25 DR TÜV
MK / FK 15 TÜV HT
MK / FK 25 TÜV HT
插装阀

旁路阀
高压同轴阀

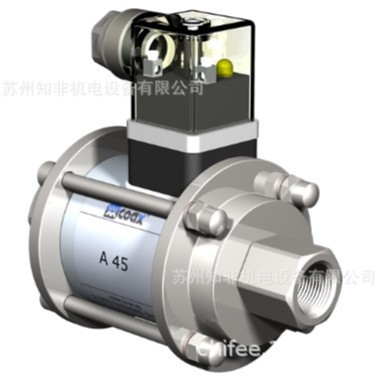

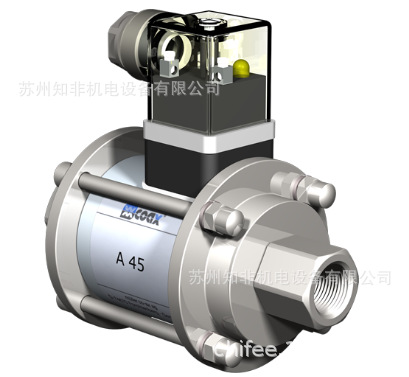

A 45
KB 15
KB 20

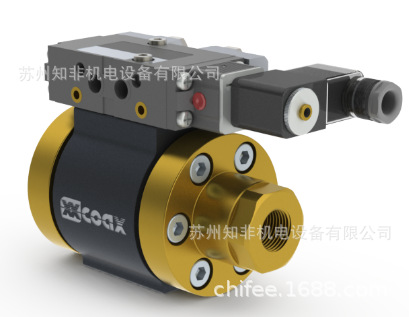

VMK-H 10
VMK-H / VFK-H 15
VMK-H / VFK-H 20
VMK-H / VFK-H 25
VMK-H / VFK-H 40
VMK-H / VFK-H 50
VMK-H / VFK-H 15 DR
VMK-H / VFK-H 20 DR
VMK-H / VFK-H 25 DR
VMK-H / VFK-H 40 DR
VMK-H / VFK-H 50 DR
高压旁路阀
阀组
压力控制阀
流量控制阀

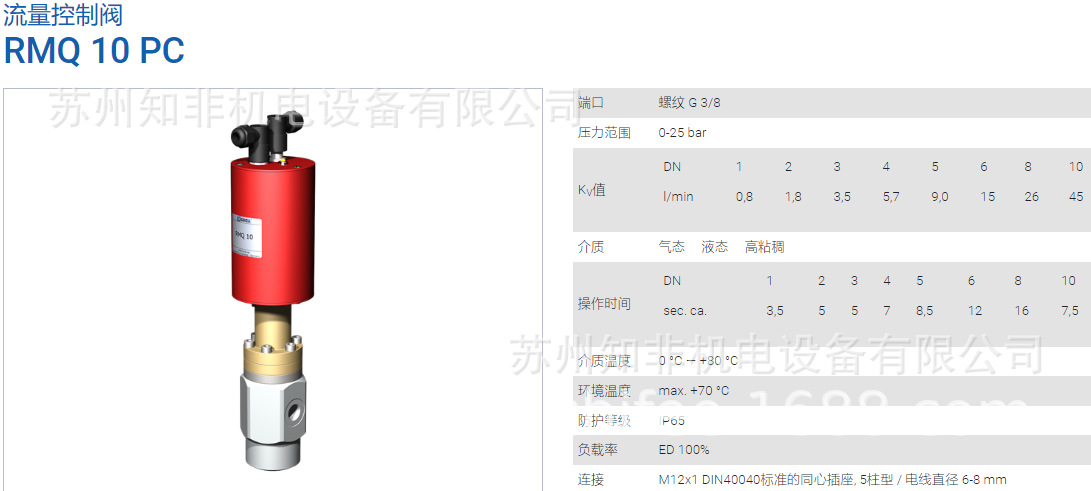

RMQ 10 PC

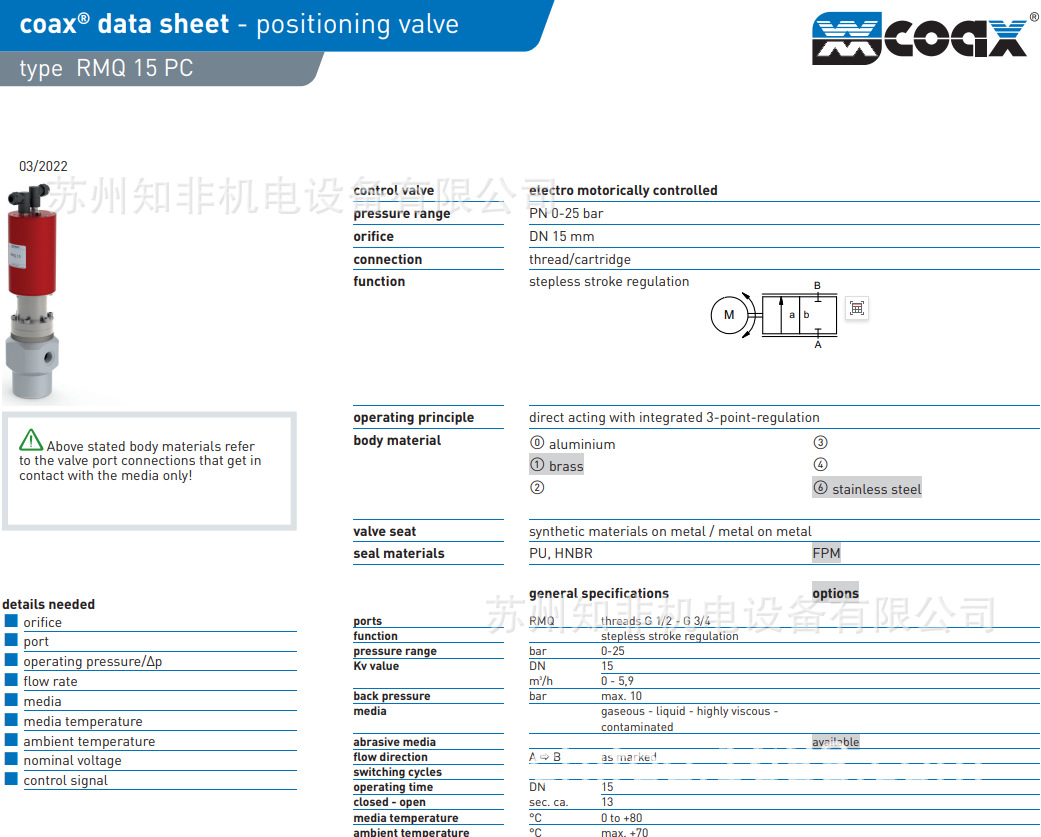

RMQ 15 PC
RMQ 20
RMQ 32
特殊阀
V2
LVP 06
PCB-1 10
PLB 05
IV 10-3
IV 16-3
Cryogenic Valves
蝶阀 Quadax®

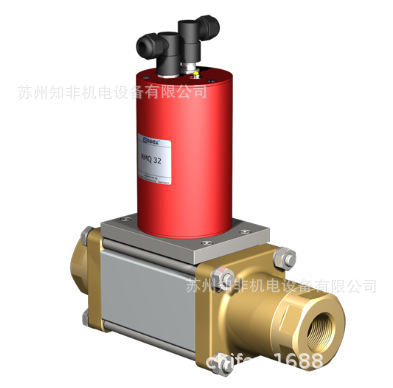

特别是RMQ 20和32系列，凭借其压力平衡的设计，在高压力范围和大流量条件下，同时也可以实现非常低的功耗，表现优异。压力级别可达到16至64bar。流量因规格而异，可以实现从0到20 m³/h的无级别计量步进式调节。通常适用于液体介质，例如冷却剂、油、乳状液或温度最高为80°C的水，但是它们在原则上也适用于气态介质。同轴的构造型式设计可确保工作介质阀门在运行期间具有较低的噪音级。

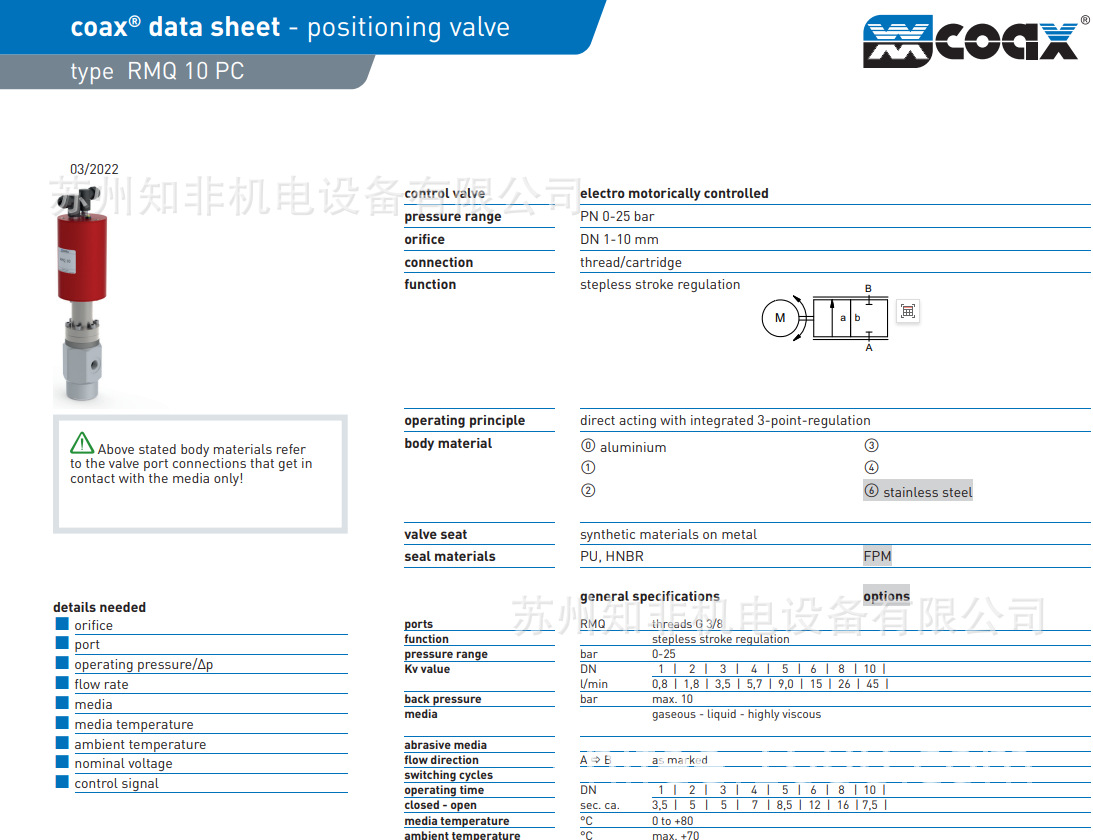

RMQ 10和15系列产品是可插装式的流量控制阀。这些阀门的特点是在高压力范围和非常精确的计量的条件下，表现特别优异。由于设计结构原因，压力限制为25 bar。无级步进式计量范围因额定内径宽度通径而异，可设置为从几滴到45l/min ——细节参见数据表

所有RMQ阀门的另一个特点是在调节过程中功率消耗非常低。根据压力级别，它功耗在10至19瓦之间。达到希望的气门位置所需的阀门位置后，电机关闭，并且控制管阀门以毫米精度保持在该位置，直到下一个额设定值变化。因此，该阀门系列没有定义好的初始位置NC或NO——阀门无动能断电时，保持在到最后到达的位置。只要不改变额设定值，阀门就根本不需要能量（睡眠模式）。因此，RMQ阀门具有特别高的能源效率非常节能。仅出于这个原因，在过去，那些供电效率低电力供应不足的顾客设备就已经成功地使用了该阀门，如果没有控制空气气源或足够强大的电源充足的电力供应，在实际情况下就不可能操作气动阀门或电磁阀门；在这种情况下，RMQ阀门由于功耗低，便可以提供解决方案。

由于最低限度的管道容纳功耗低，即使在连续运行时，与介质接触的阀门部件也不会变热。这使得可应用于非常敏感高灵敏度的计量应用成为了可能，例如在试验台上也是可行的，因为在这种情况下，不允许热量即使通过阀壳门进入流程管道的热传递也会被禁止。

由于所有RMQ都能可以非常轻松地被缓缓地打开和关闭，这些阀门用途广泛，可以被用于不必注意注重压力峰值，振动和切换冲程开关冲击的安静、平稳的工艺流程中，也可以被用于很高的流速中即使流速很快。

作为标准配置，所有阀门的盖子上均装有LED灯。它在视觉上显示了阀门上的马达电机工作或提升运动阀门动作。只要电动机在运转，LED灯就会一直点亮，一旦电机在到达冲行程位置并关闭时，它就会熄灭。另一方面，闪烁的LED表示阀门故障（(未达到气阀门升程） ，并且出于安全原因，电机停在此位置。 通常可以通过简单的“重置复位”来结束解除这种故障指示（拔出连接插头1秒钟）， 但有时候，实际情况是，在流通过程中的粗大灰尘颗粒一些大的杂质已卡在阀座和控制管阀芯之间，必须将其清除。在任何情况下总之，可以通过LED显示都是一种久经考验的方法，通过它可以轻松简单有效地监视阀门的状态。

可选地，这些阀门可以配备一个附加的实际值输出显示。与LED相反不同的是，它可以电动调节阀门冲程并实时监控顾客的机器的控制情况阀门的行程调节可以在客户的控制系统上实时地观察到。由于RMQ阀门的设计，使其运动动作缓慢，因此在某些应用中，特别适用于对从额设定值到实际值的时间差特别重要特别适用于高精度的应用。如果配备实际值输出，提升运动可以通过远离阀门的实际值输出显示，直接在实时机器控制中被观察和评估可以在控制系统上观察到阀门实际位置。实际值信号通过阀盖上的单独分隔的插头被分流实际值信号通过阀盖上的一个单独的连接器进行访问。无级步进信号范围从信号“阀门关闭时的4 mA”到“阀门打开时的20 mA”。如有必要，甚至可以对实际值的设计规格进行改装。

客户还可以将所有RMQ阀门集成在一个封闭的控制回路中。此工况下，阀门通常与客户选择的合适的体积流量计一起使用。在技术上必须的地方，这种组合实际上可以达到最高的准确性和最佳结果。回顾既往，co-ax 与客户的紧密合作已经证明了自己，我们能与客户共同定义确定最佳的控制回路参数。
