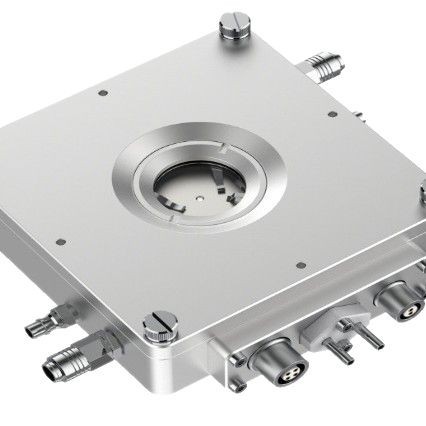

Высокоточный термостатированный стенд для микроскопа (SEM) с функцией нагрева и охлаждения, специализированный для исследования XRD и определения температуры плавления.

Описание

一、仪器用途：

蔡康SEM冷热台是一种安装在扫描电镜（SEM）上研究样品原位变温显微结构的附件。

产品采用液氮致冷、电阻加热的方式，提供-190~200℃（选型）或RT~600℃（选型）的变温环境。

产品需要与温度控制器、致冷控制器（选配）配套使用，配套的上位机控温软件方便进行温度设置及采集，提供的Labview Vis方便客户进行定制化编程。

二、仪器特点：

•电热、液氮可实现快速升降温

•可增加试样温度监测温度传感器

•温控精度高±0.1℃，可编程阶梯控温

•可以在较大的电子束流下获得高质量图像

•可适配SEM定制样品架，安装/拆卸过程简单

•制冷完成测试后可快速（60℃/min）升温达到RT，正常更换样品，测试效率高。

三、仪器主要技术参数：

型号		CK200-190S	CK600-S
温控模块	冷热方式	液氮制冷，电阻加热	电阻加热
	温控范围	-190~200℃*	RT~600℃*
	温度稳定性	±0.1
	温度分辨率	0.1℃
	升降温速率	0~50℃/min（可定点/程序段控温）
	温控方式	PID
	温度传感器	热电偶
结构特性	样品台尺寸	23×23mm*
	样品台材质	铜质*
	外形尺寸	75×75×23mm*
	整体重量	0.28kg
基本配置	SEM原位冷热台x1，温度控制器x1，制冷控制器x1（低温配置），液氮罐x1（低温配置），定制连接法兰x1，温控软件x1，循环水系统x1，连接管若干
选配	台式电脑/安装支架/定制控制软件
备注	以上均为默认参数，*为可定制项
其他可选	可按需求进行配置





四、典型案例

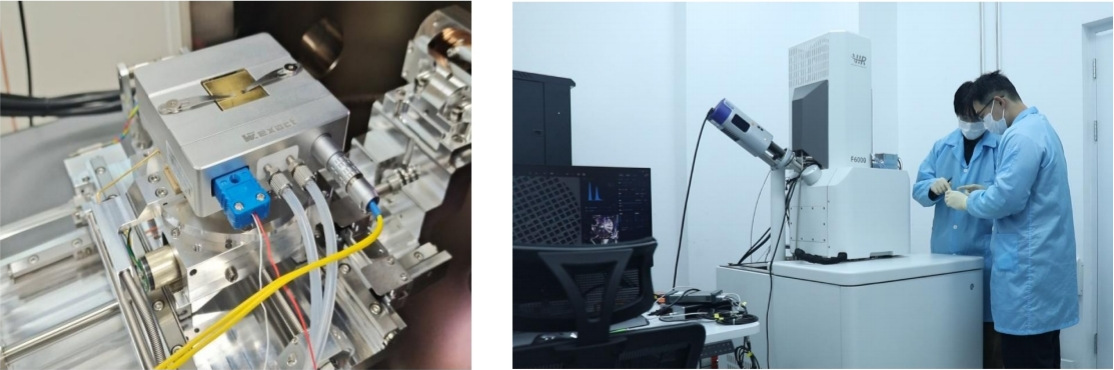

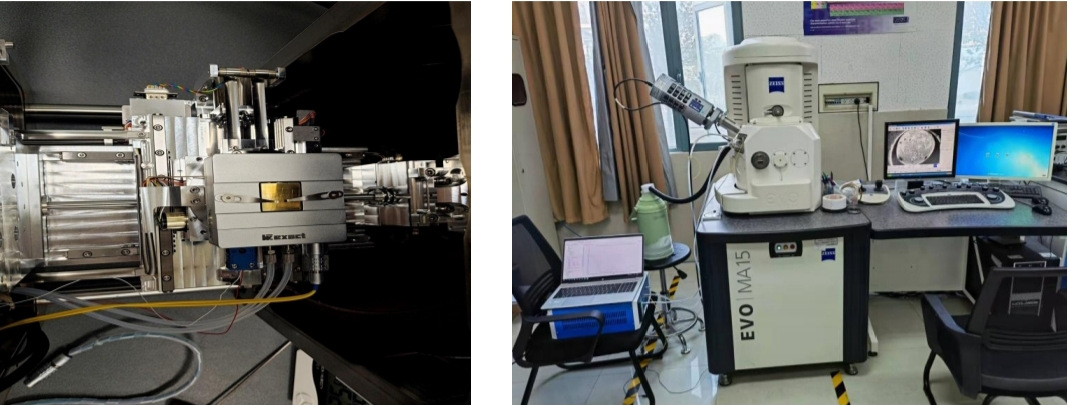

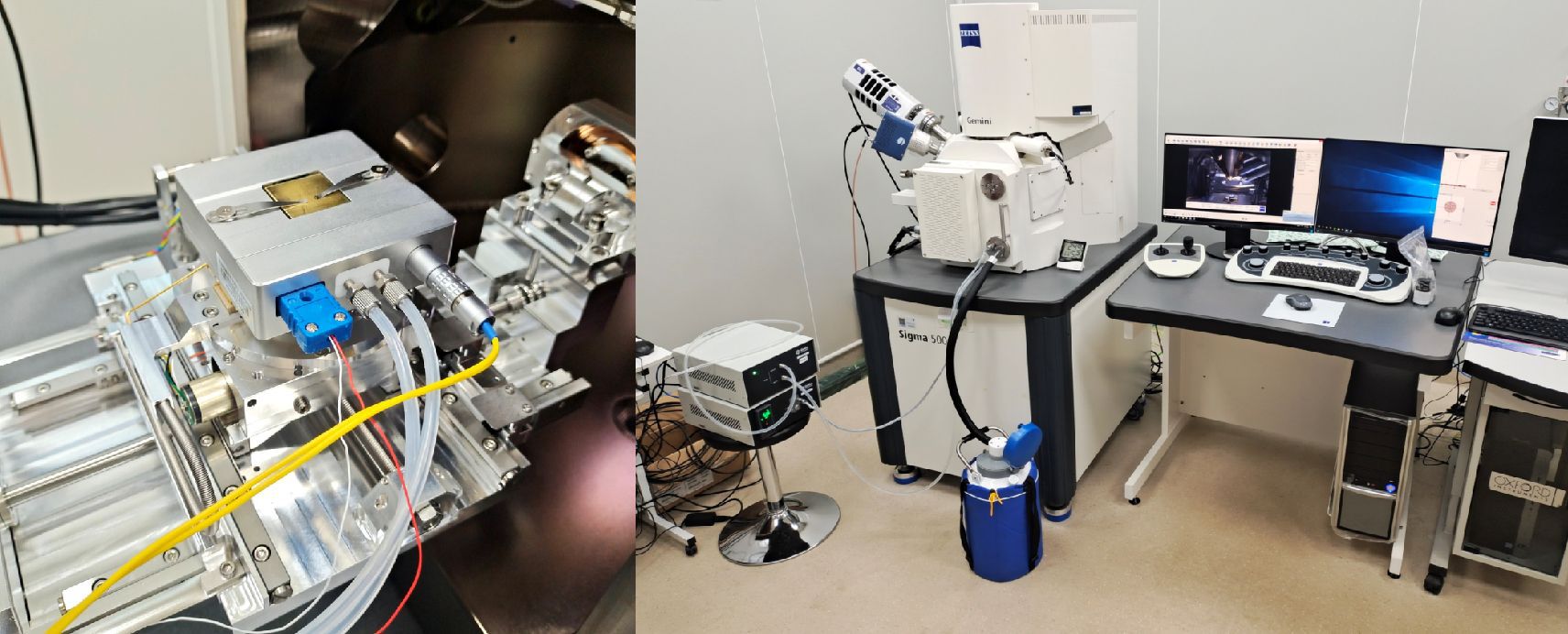

              SEM原位冷热台                                                                             蔡司-扫描电镜

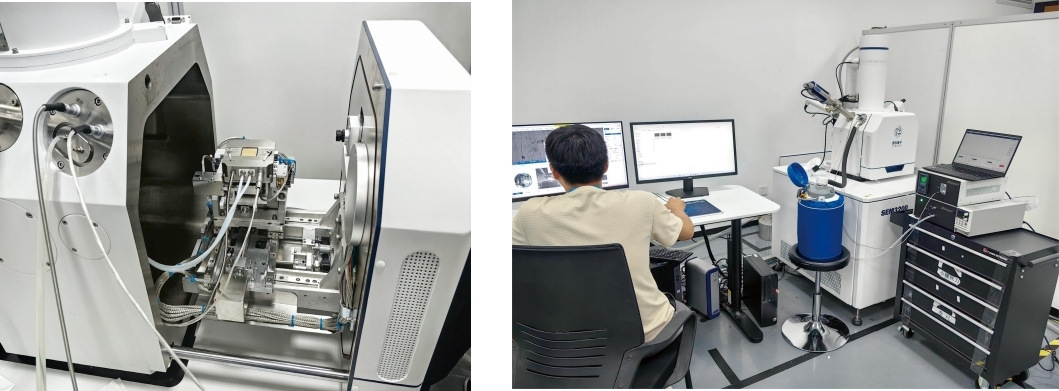

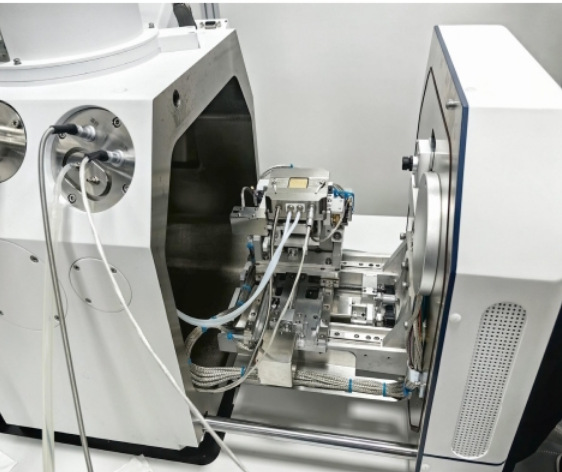

            SEM原位冷热台搭载电镜内部结构                                                          电镜附件液氮制冷原位冷热台

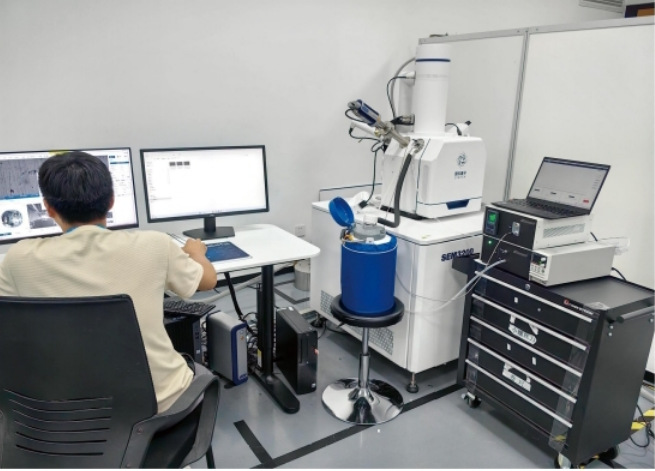

                          SEM原位冷热台                                                                             扫描电镜
