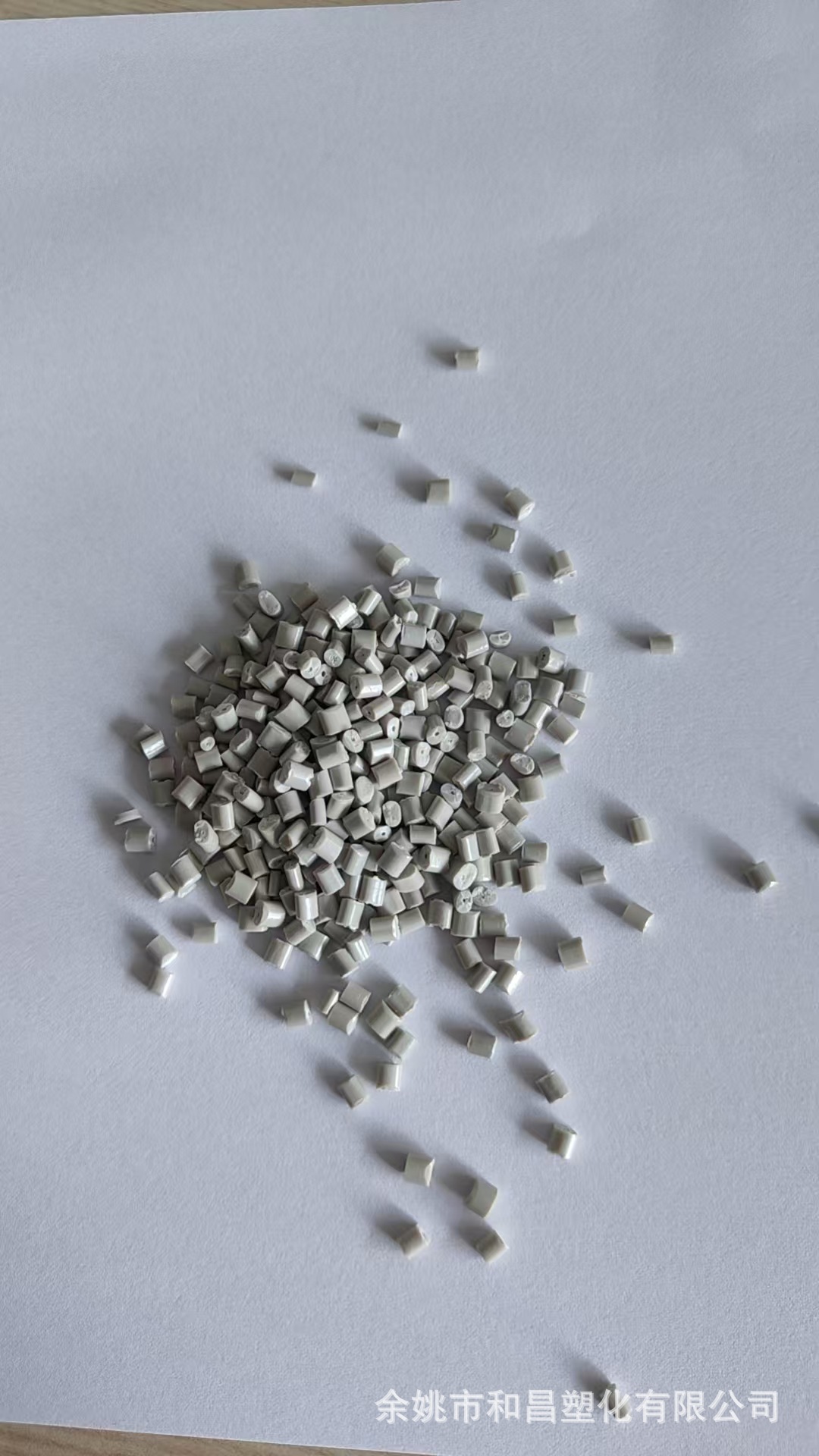

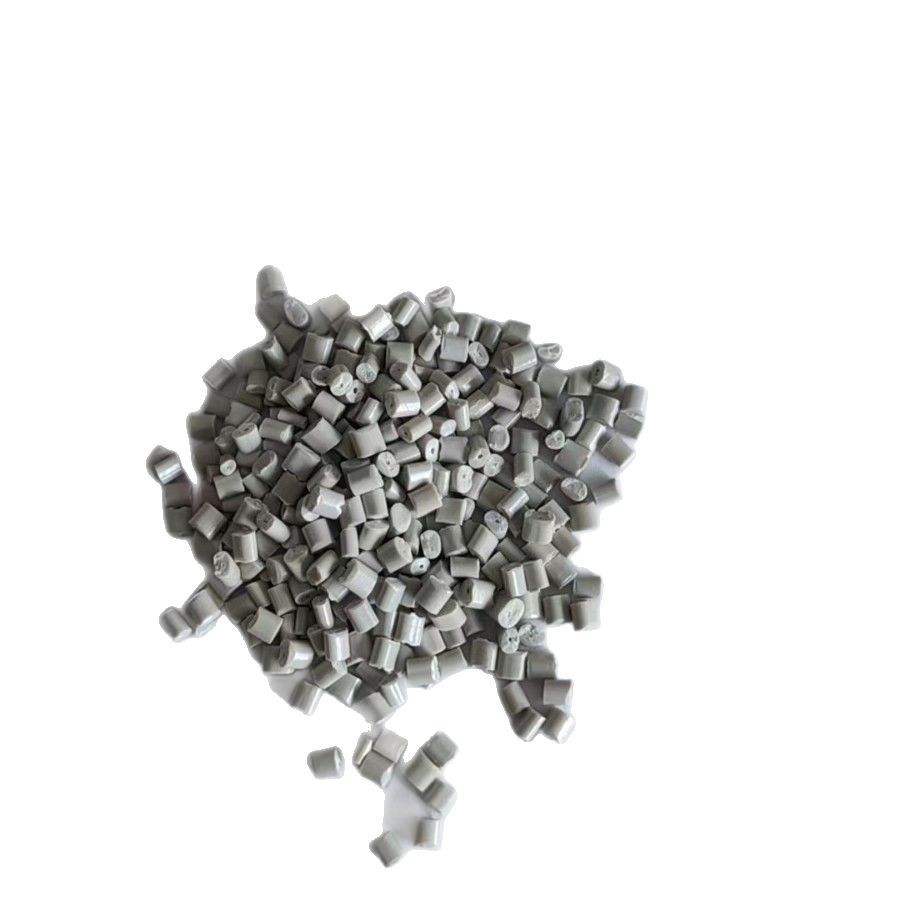

Серый переработанный материал HIPS, ударопрочный, не оставляет следов воды, можно крепить на винтах, экологически чистый, пригоден для вторичной переработки, доступен со склада по сниженным ценам.

Описание

新款模板		热塑性弹性体料系列		自产自销：再生料		导电 抗静电料系列

超级源头工厂

一站到位/来图定制/送货安装/售后保证

	¥9.10 立即购买		¥24.00 立即购买		¥18.50 立即购买		¥8.20 立即购买

	5 满300元使用		10 满300元使用		50 满300元使用

 货号8068：HIPS（再生高抗冲聚苯乙烯）的性能、加工工艺、注意事项、应用及模具收缩比，综合介绍：
一、性能特点
 机械性能，抗冲击强度：因再生过程中橡胶相可能降解，冲击强度通常低于新料（新料约15-25 kJ/m²），但通过添加增韧剂（如ET50）可显著提升。
拉伸强度：约20-35 MPa，低于新料（30-40 MPa），具体取决于再生次数和改性配方。
硬度与刚性：刚性较好，但韧性可能下降，需通过改性优化
 热性能，热变形温度约70-90℃，长期使用温度建议不超过60℃。熔融温度180-220℃，加工窗口较宽，但需注意热降解风险。
化学性能，耐水、无机盐、弱酸弱碱，但易溶于芳烃、酮类溶剂。再生料可能因杂质影响耐化学性，需避免接触腐蚀性介质。密度约1.03-1.05 g/cm³，沉水；电绝缘性良好。

二、加工工艺
预处理干燥：回料可能吸湿或含残留水分，需在70-80℃干燥2-4小时，确保水分<0.2%。杂质过滤：通过筛网过滤杂质，避免堵塞模具或影响制品外观。
 注塑工艺：温度：料筒温度180-240℃（回料流动性可能下降，需适当提高温度），模具温度50-80℃。压力与速度：注射压力80-120 MPa，保压时间适当延长以减少收缩，射速中等避免熔接痕。
 挤出工艺：料筒温度180-220℃，机头温度200-220℃，适用于板材、管材等制品。
三、注意事项

材料改性，添加增韧剂（如ET50，3-5%）可提升抗冲击性，同时可加入阻燃剂、抗氧化剂改善性能。避免与不相容材料（如PE、PP）混杂，影响制品强度。回料熔体粘度可能较高，需适当提高加工温度和压力。模具设计需优化流道，减少剪切热导致的降解。严格控制再生次数（建议≤3次），避免性能过度衰减。批次间性能差异较大，需加强原料检测和混配均化。
 四、应用领域
家电行业：电视机、洗衣机外壳，冰箱内衬等。包装材料：泡沫缓冲垫、食品容器（需符合卫生标准）。日用品：玩具、文具、衣架、餐具等。工业部件，电子元件外壳、汽车内饰件（需改性提升耐候性）。
五、模具收缩比
标准收缩率：0.2-0.6%（因回料成分和工艺波动较大）。填充改性（如添加碳酸钙）可降低收缩率至0.1-0.3%。壁厚越厚、冷却速度越慢，收缩率越大。

感谢您的光临， 本店营业时间【星期一-星期六8.00-20.00】星期天放假 所有的付出都是为了让您获得满意的购物体验 上架的宝贝均有货，请仔细阅读描述。 店主不在也可以拍付，我们会在24小时内按单接货滴。 多谢支持！小店商品实物拍摄， 亲们，我们重视每一个评价，如果您满意我们的服务。 请为我们亮起五星好评。
