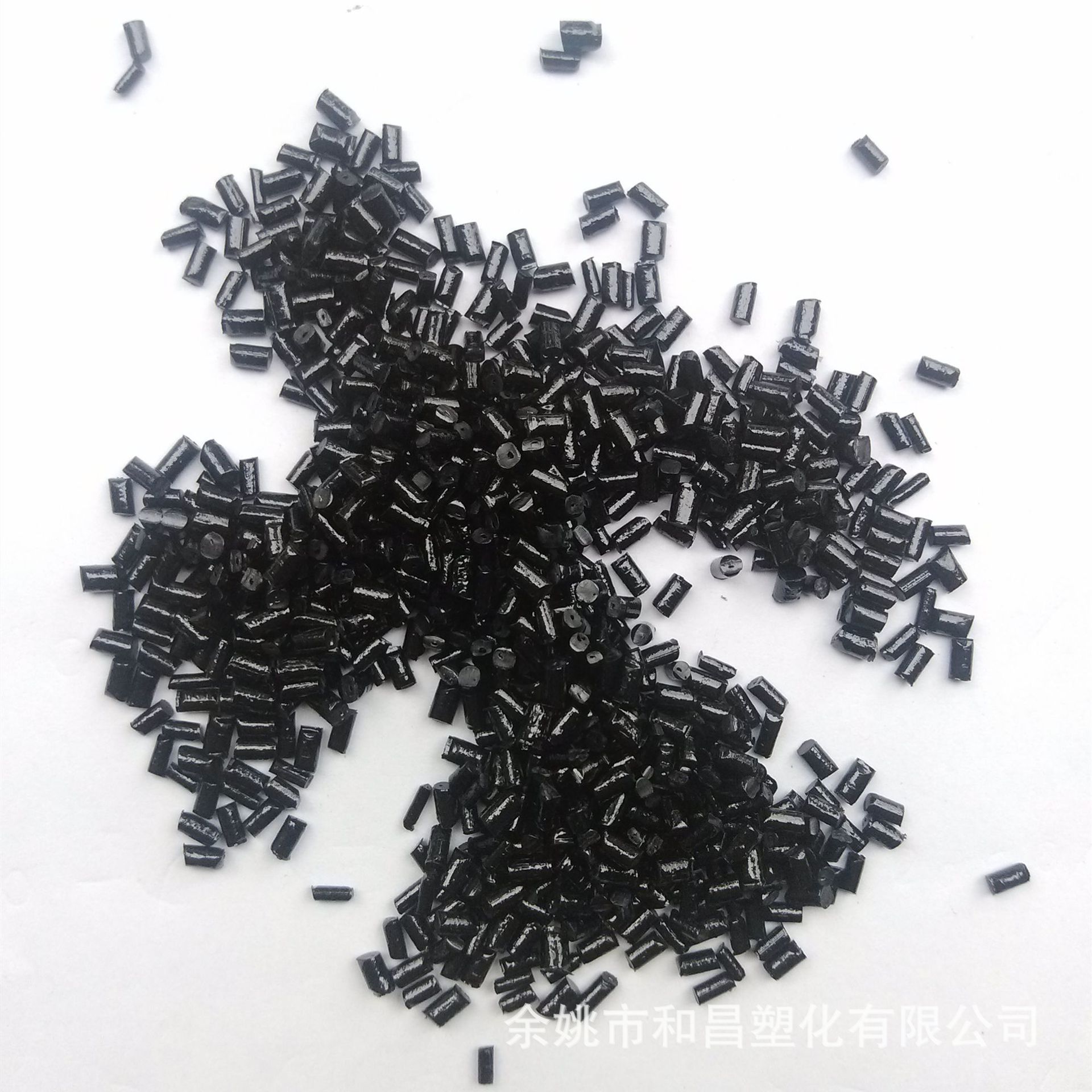

Черные экологически чистые, перерабатываемые, ударопрочные гранулы HIPS, изготовленные методом литья под давлением, без брызг, доступны со скидкой.

Описание

新款模板		热塑性弹性体料系列		自产自销：再生料		导电 抗静电料系列

超级源头工厂

一站到位/来图定制/送货安装/售后保证

	¥9.10 立即购买		¥24.00 立即购买		¥18.50 立即购买		¥8.20 立即购买

	5 满300元使用		10 满300元使用		50 满300元使用

 货号8076：HIPS（再生高抗冲聚苯乙烯）的性能、加工工艺、注意事项、应用及模具收缩比，综合介绍：
一、性能特点
 机械性能，抗冲击强度：因再生过程中橡胶相可能降解，冲击强度通常低于新料（新料约15-25 kJ/m²），但通过添加增韧剂（如ET50）可显著提升。
拉伸强度：约20-35 MPa，低于新料（30-40 MPa），具体取决于再生次数和改性配方。
硬度与刚性：刚性较好，但韧性可能下降，需通过改性优化
 热性能，热变形温度约70-90℃，长期使用温度建议不超过60℃。熔融温度180-220℃，加工窗口较宽，但需注意热降解风险。
化学性能，耐水、无机盐、弱酸弱碱，但易溶于芳烃、酮类溶剂。再生料可能因杂质影响耐化学性，需避免接触腐蚀性介质。密度约1.03-1.05 g/cm³，沉水；电绝缘性良好。





二、加工工艺
预处理干燥：回料可能吸湿或含残留水分，需在70-80℃干燥2-4小时，确保水分<0.2%。杂质过滤：通过筛网过滤杂质，避免堵塞模具或影响制品外观。
 注塑工艺：温度：料筒温度180-240℃（回料流动性可能下降，需适当提高温度），模具温度50-80℃。压力与速度：注射压力80-120 MPa，保压时间适当延长以减少收缩，射速中等避免熔接痕。
 挤出工艺：料筒温度180-220℃，机头温度200-220℃，适用于板材、管材等制品。
三、注意事项

材料改性，添加增韧剂（如ET50，3-5%）可提升抗冲击性，同时可加入阻燃剂、抗氧化剂改善性能。避免与不相容材料（如PE、PP）混杂，影响制品强度。回料熔体粘度可能较高，需适当提高加工温度和压力。模具设计需优化流道，减少剪切热导致的降解。严格控制再生次数（建议≤3次），避免性能过度衰减。批次间性能差异较大，需加强原料检测和混配均化。
 四、应用领域
家电行业：电视机、洗衣机外壳，冰箱内衬等。包装材料：泡沫缓冲垫、食品容器（需符合卫生标准）。日用品：玩具、文具、衣架、餐具等。工业部件，电子元件外壳、汽车内饰件（需改性提升耐候性）。
五、模具收缩比
标准收缩率：0.2-0.6%（因回料成分和工艺波动较大）。填充改性（如添加碳酸钙）可降低收缩率至0.1-0.3%。壁厚越厚、冷却速度越慢，收缩率越大。

感谢您的光临， 本店营业时间【星期一-星期六8.00-20.00】星期天放假 所有的付出都是为了让您获得满意的购物体验 上架的宝贝均有货，请仔细阅读描述。 店主不在也可以拍付，我们会在24小时内按单接货滴。 多谢支持！小店商品实物拍摄， 亲们，我们重视每一个评价，如果您满意我们的服务。 请为我们亮起五星好评。
