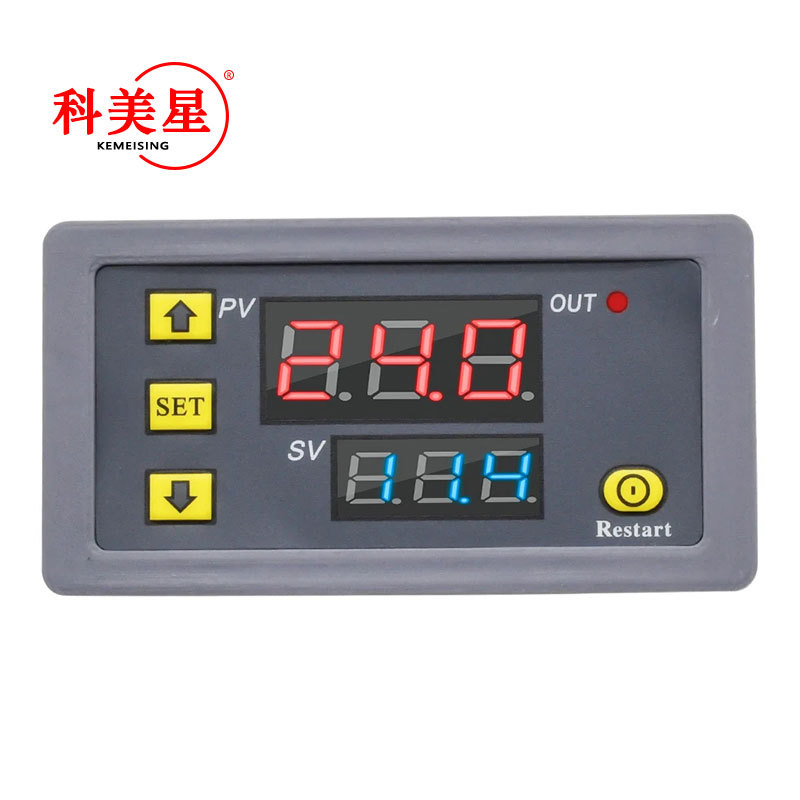

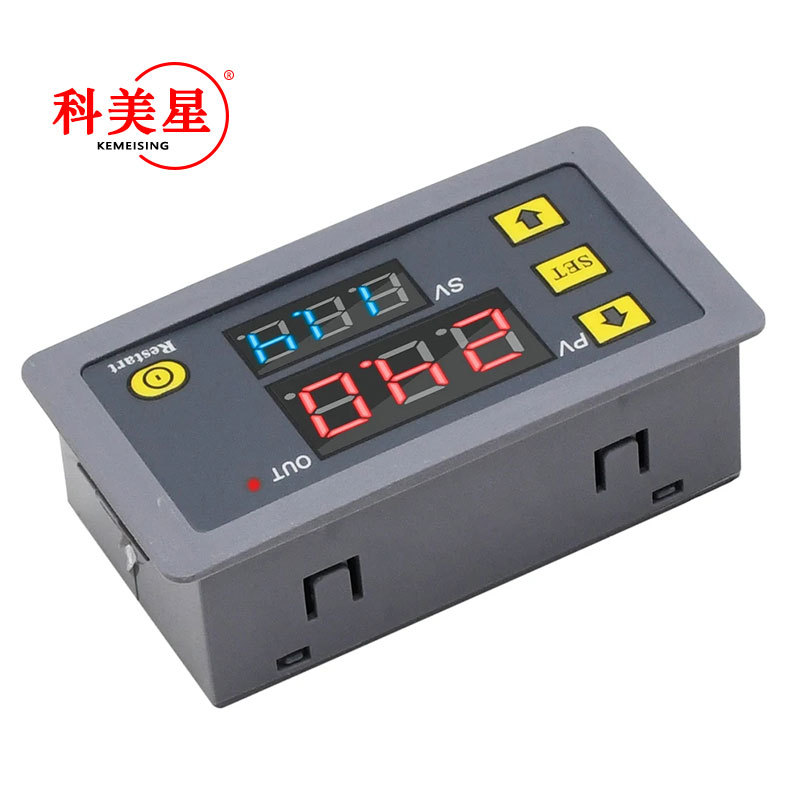

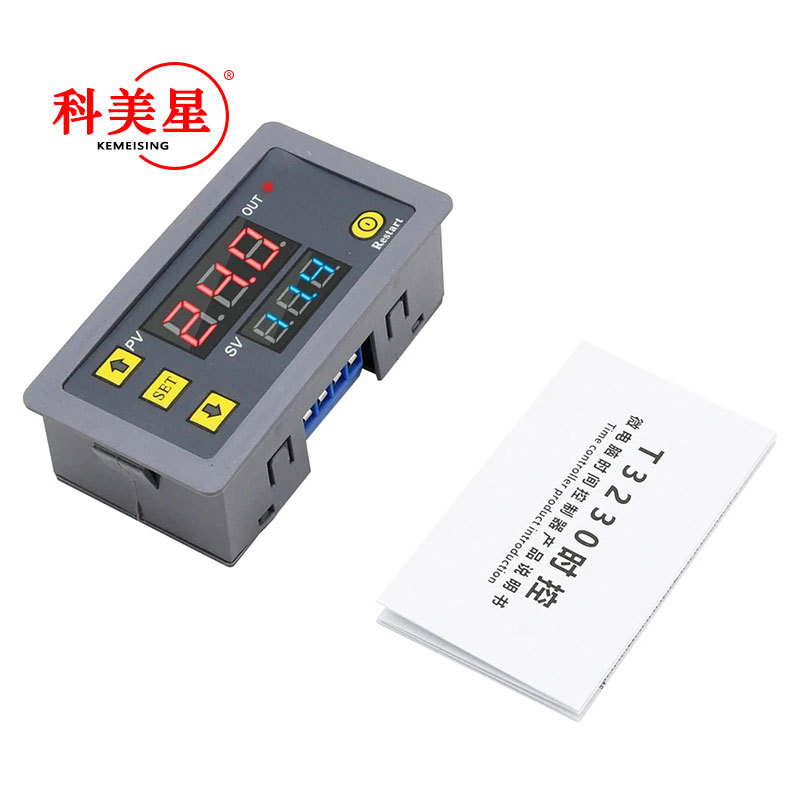

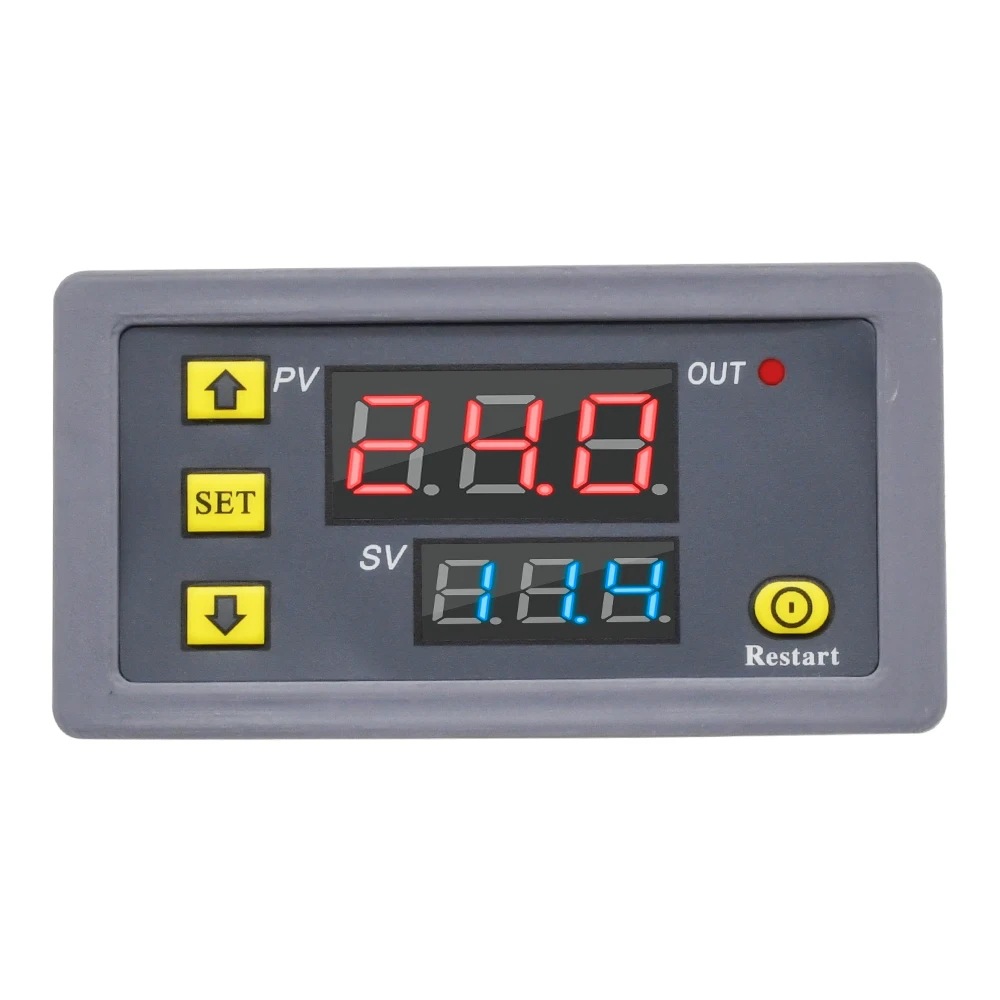

Таймер задержки 220 В T3230, модуль реле времени с двойным цифровым дисплеем и бесконечной задержкой цикла

Описание

220V延时定时器W3230 无限循环延迟双数显时间继电器模块

规格：
时间范围：0-999S，0-999M，0-999H

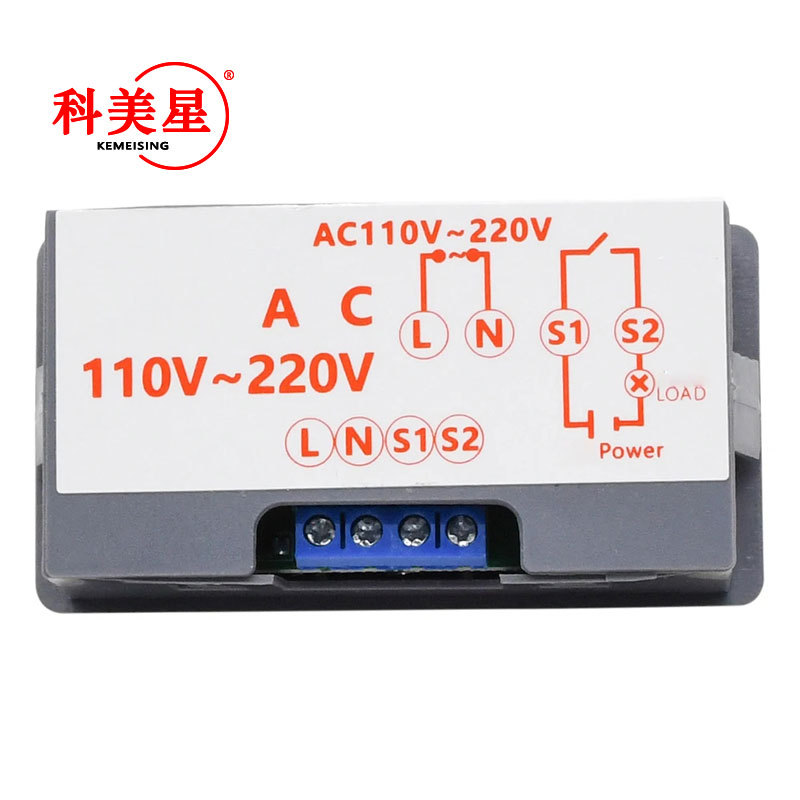

电源电压： AC 110V 220V
接力赛：20a
工作电流：10A（最大）
性能：1500 W（最大）

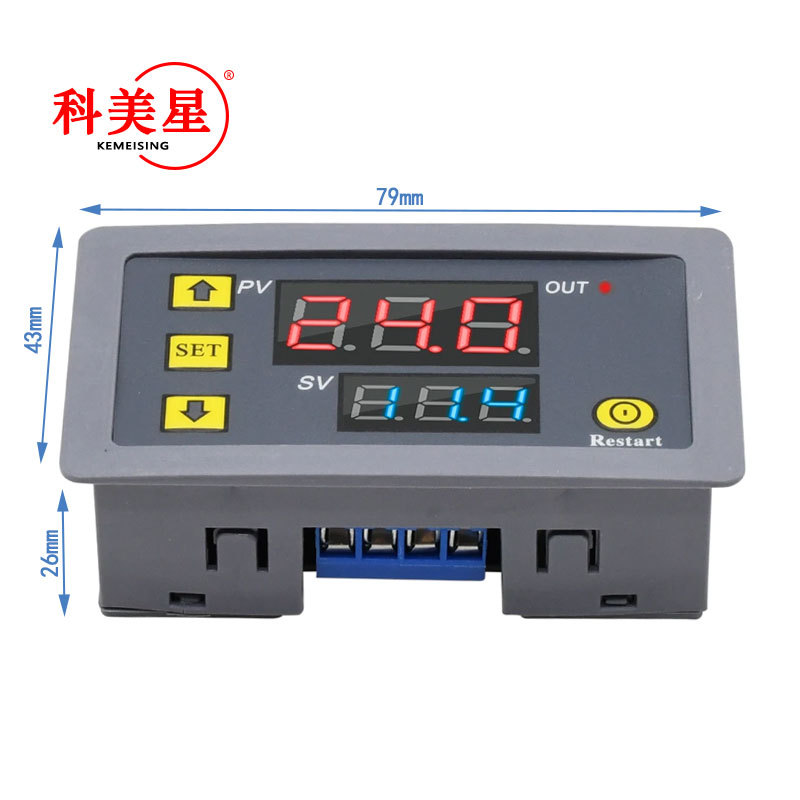

“尺寸：79 x 26 x 43毫米/2.99 x 1.02 x 1.69”
孔尺寸：72 x 40毫米/2.83 x 1.57英寸

操作说明：
1。设置数据后，您必须等待6秒。 6第二个帖子模块自动保存存储数据。
2。按设置按钮一次进入时间设置模式。红色LED闪烁。按下按钮增加或减少设置时间T1。
3。设置了TIME T1后，再次简要按SET键，绿色LED闪光灯，并通过按“ Time T2，T2时间设置”完成时间。再次按设置按钮。系统会自动存储存储设置时间或等待6秒，6秒模块会自动存储数据存储。

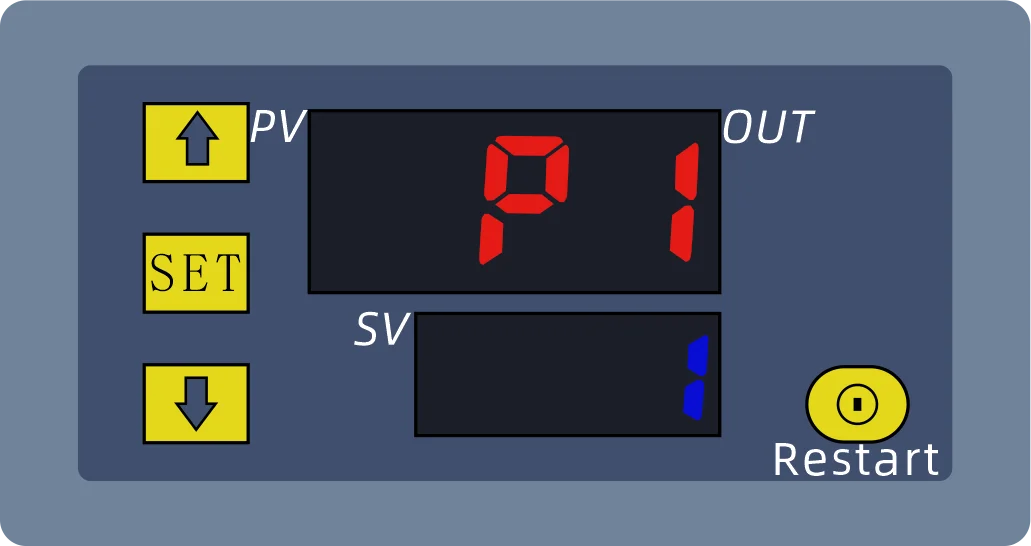

4。按Long Set，然后输入参数设置模式。用户有两个参数可以选择P0和P1。短暂按下当前模式的设置以在P0和P1之间切换。
5。在P0中，可以通过按下按钮适应自己的计时模式来设置参数。可以通过添加和删除关键工作模式来设置P1参数。
P0--0：T1正时模式是第二。
P0-1：T1正时模式为分钟。
P0--2：T1定时时间模式是小时。
P1--0：延迟T1时间，继电器火车（T1计时器）
P1--1：T1时间延迟后继电器释放（T1-Timer）
P1--2：T1时间的延迟，继电器拉动（T1计时器），然后在T2时间延迟（T2-Timing）之后释放继电器，然后准备就绪。
P1--3：T1时间延迟（T1计时器）后的继电器释放，然后延迟T2时间，继电器列车（T2-Timing），然后准备就绪。
P1--4：T1时间的延迟，中继列车（T1计时器），然后在T2时间延迟（T2计时器）后释放中继释放，循环。
P1- 5：T1时间延迟（T1计时器）后的继电器释放，然后在T2时间延迟，继电器序列（T2计时器），循环。

设置代码参数

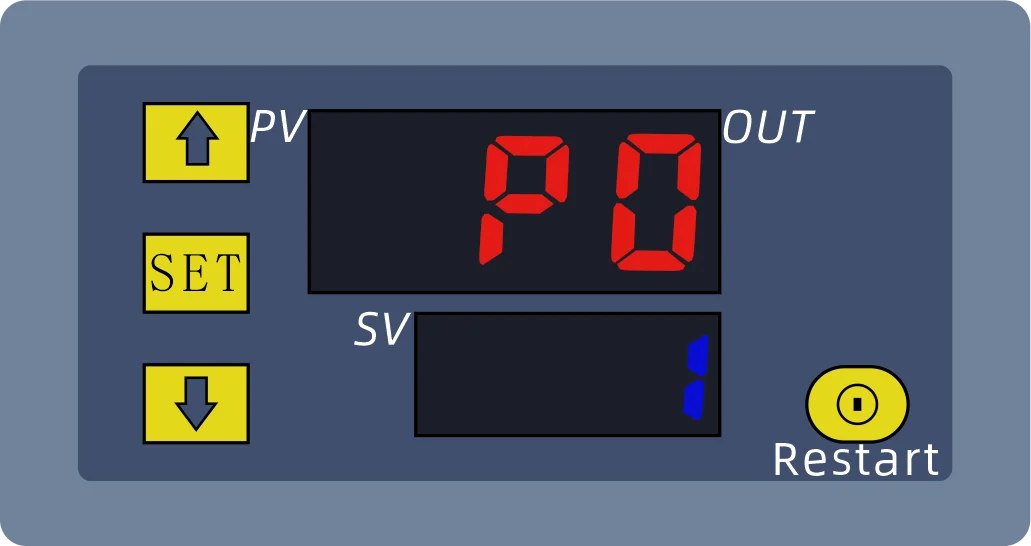

p0 = 1

单位=分钟

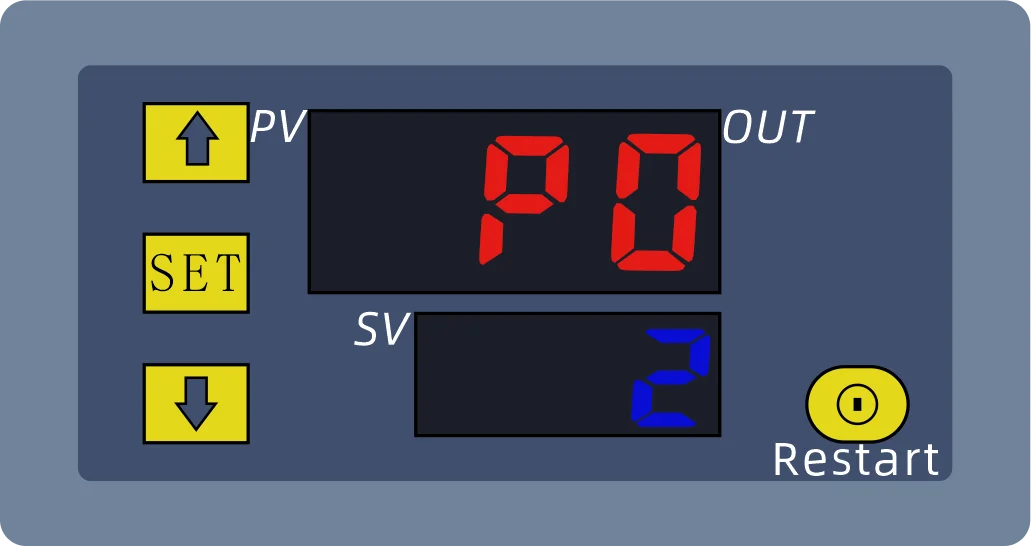

p0 = 2

单位=小时

4 、P1代码参数表示：工作模式

警报

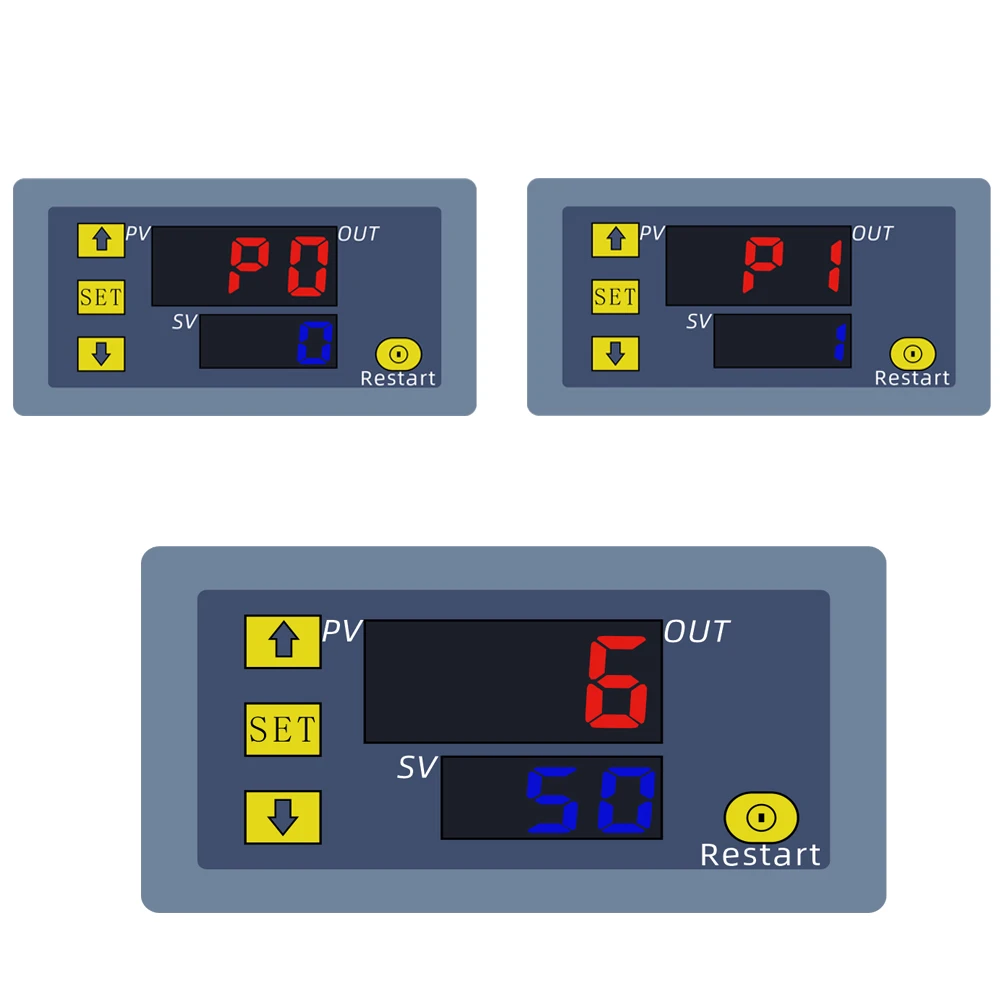

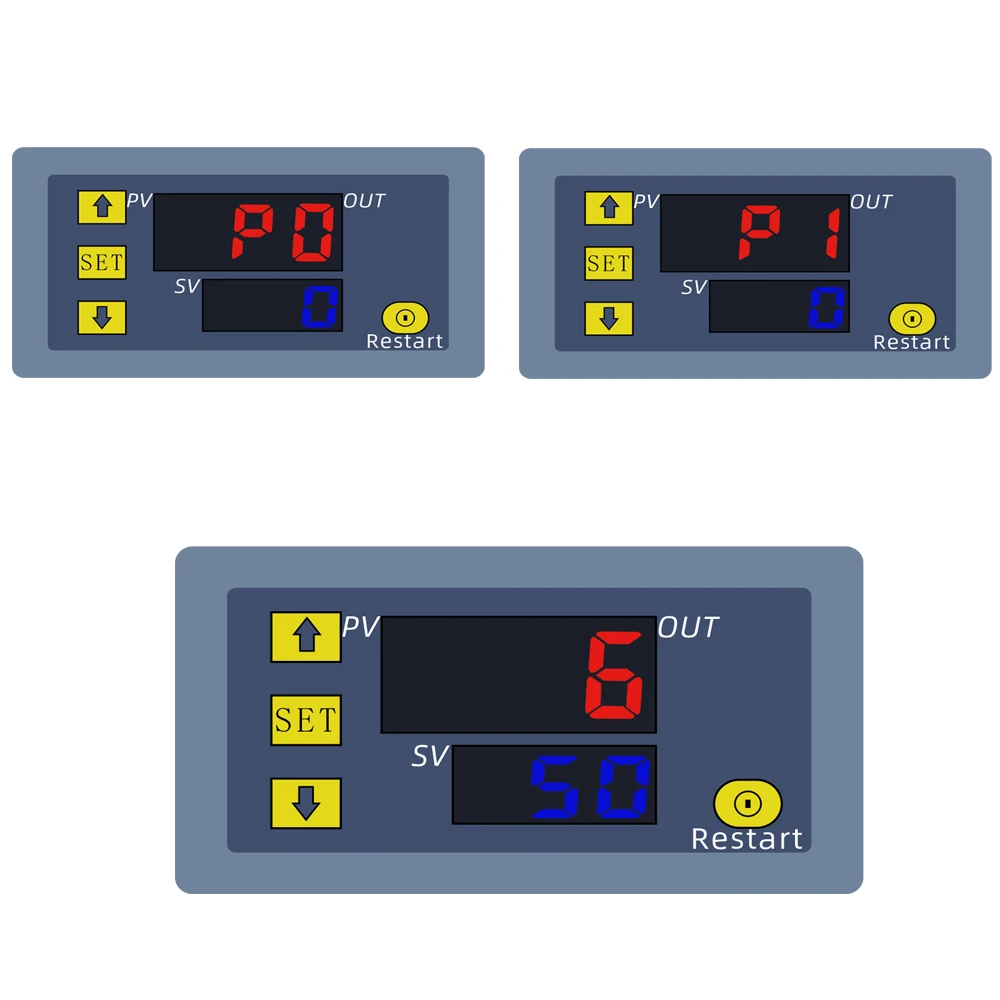

1。延迟开始最初打断电源，然后打开。 p1 = 0，将PV-Nixie管的时间参数设置为6，而SV忽略了设置。

计划关闭设置

1。交付的关闭意味着打开并随后关闭。 P1 = 1，将PV-Nixie管的时间参数设置为6，而SV忽略了设置。

开关的替代1个设置

1首先关闭，然后交替打开，然后关闭而无需骑自行车

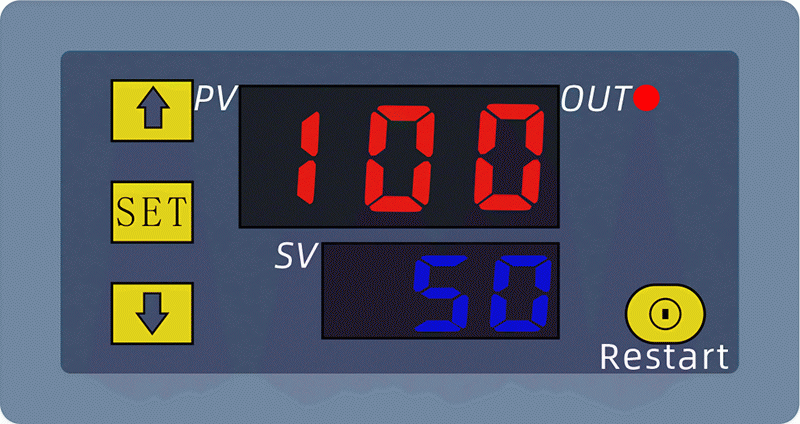

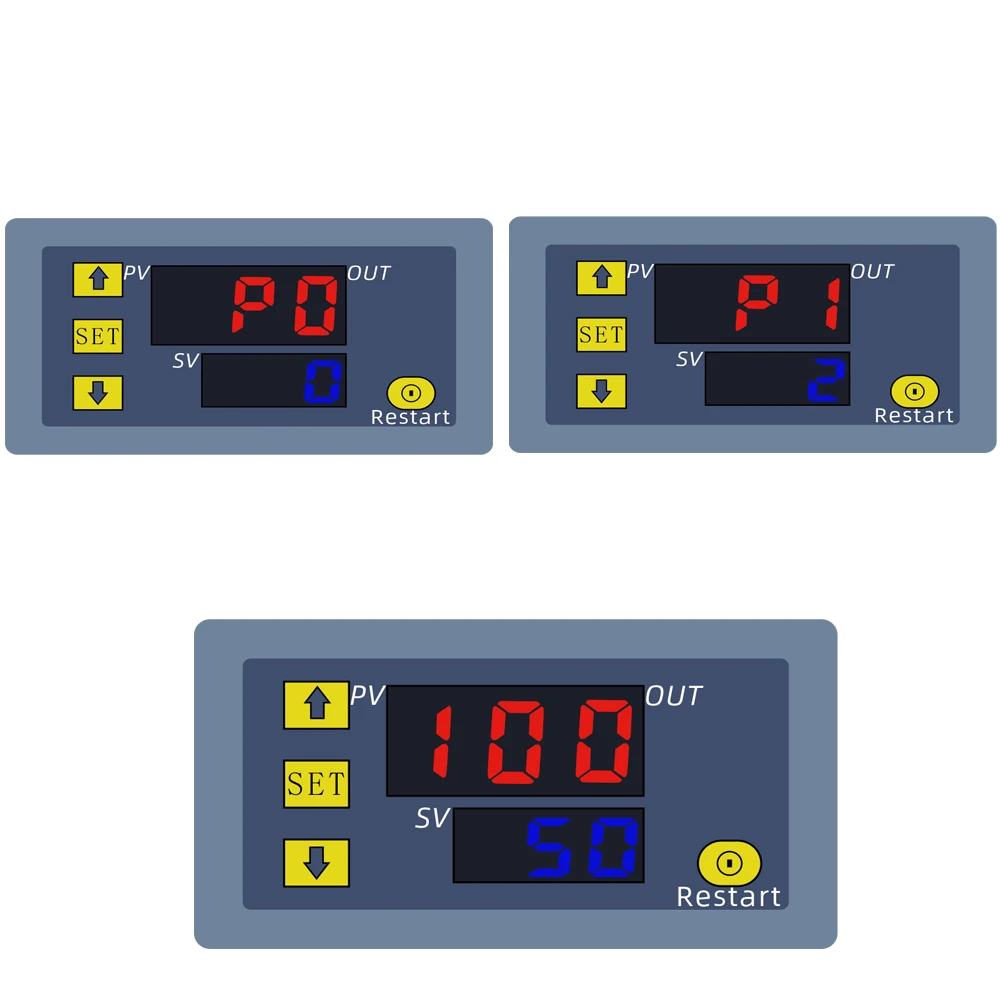

想象一下，您必须关闭100秒钟，然后打开50秒，最后下去，然后将代码参数设置为p0 = 0; P1 = 2，将PV-Nixie管的时间参数放在100处，将SV-Nixie管子定为50。

首先打开，然后交替关闭，然后将其插入而不会循环

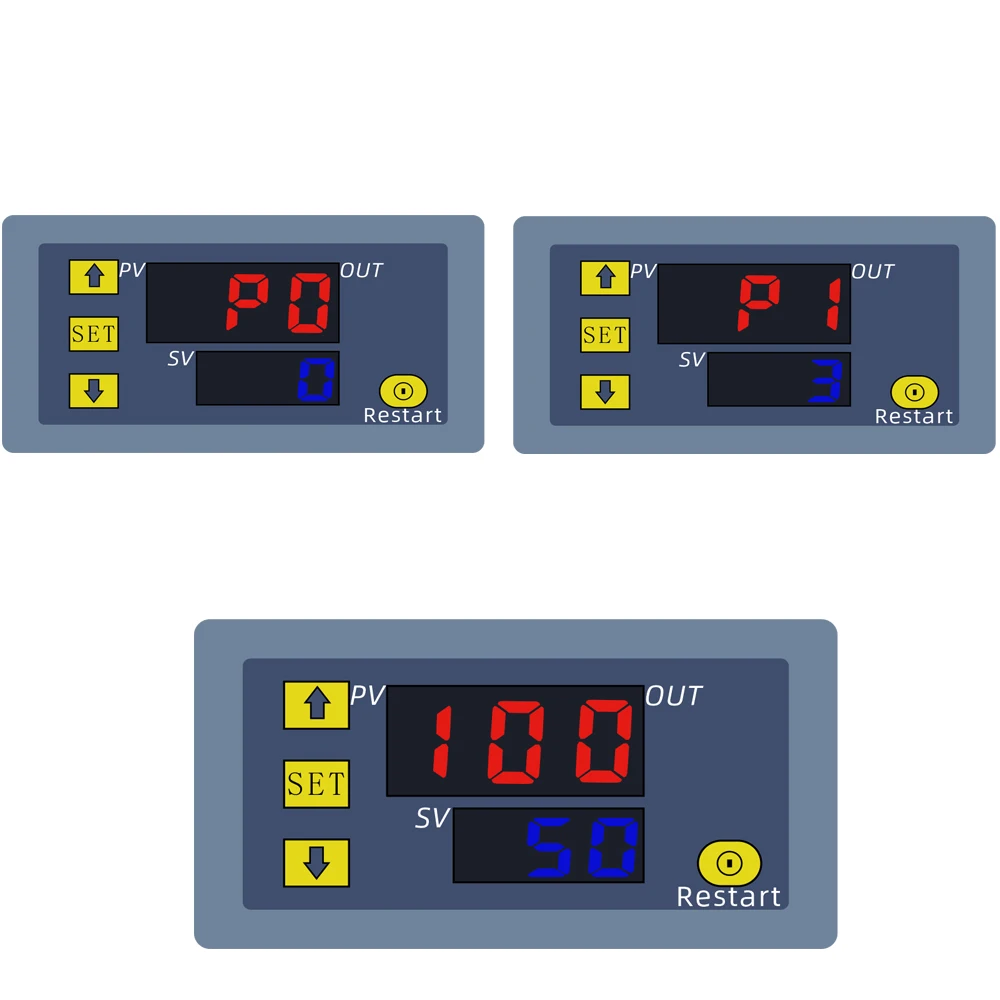

想象一下，您打开机器100秒，然后关闭机器50秒，最后打开机器。 P1 = 3，将控制参数PV-Nixie管放在100处，将SV-Nixie管放在50处。

设置步骤周期开关

在无限周期打开之前，请关闭1个关闭

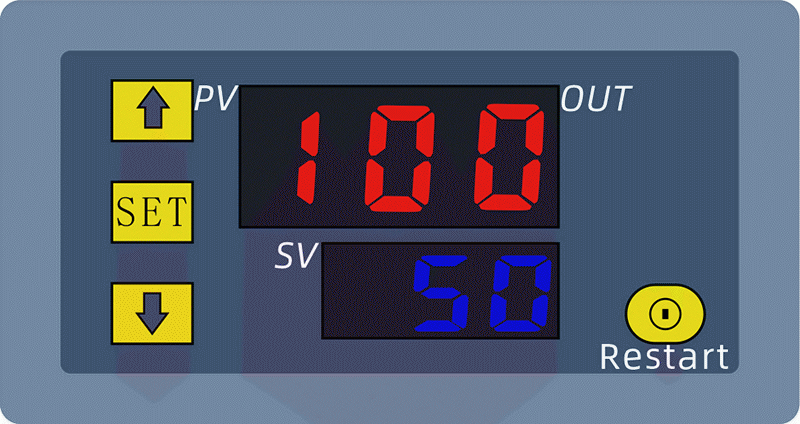

想象一下，您必须关闭100秒，然后开始50秒，无限周期，然后将代码参数设置为p0 = 0; p1 = 4，将PV-Nixie管的控制参数放在100处，将SV-Nixie管以50为5。

2打开和关闭后的无限周期

我们建议您打开100秒，然后关闭50秒，无尽的循环。然后将代码参数设置为p0 = 0; P1 = 5，将控制参数PV-Nixie管放在100处，将SV-Nixie管放在50处。
