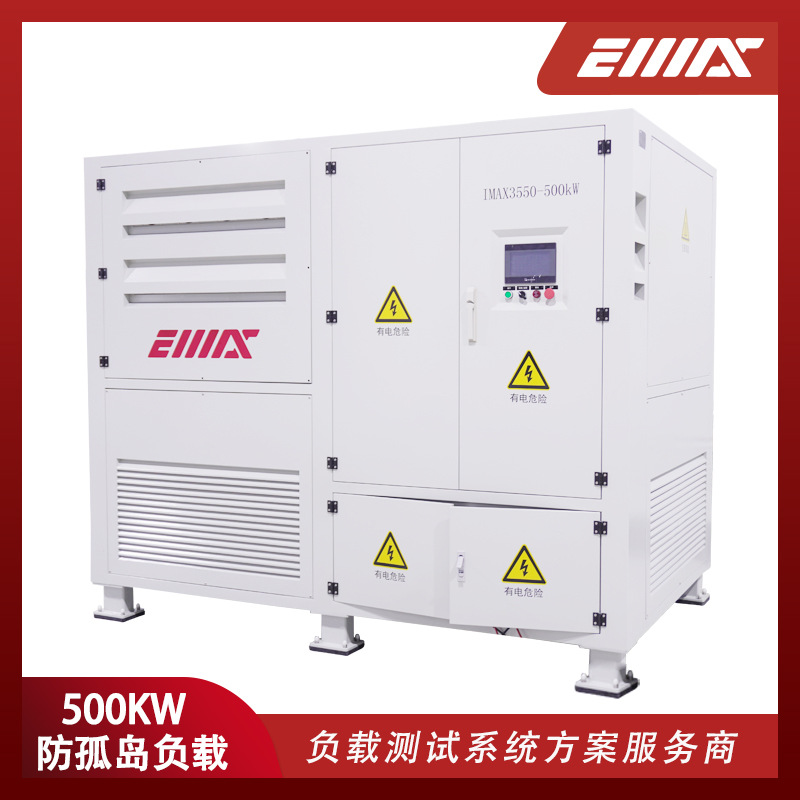

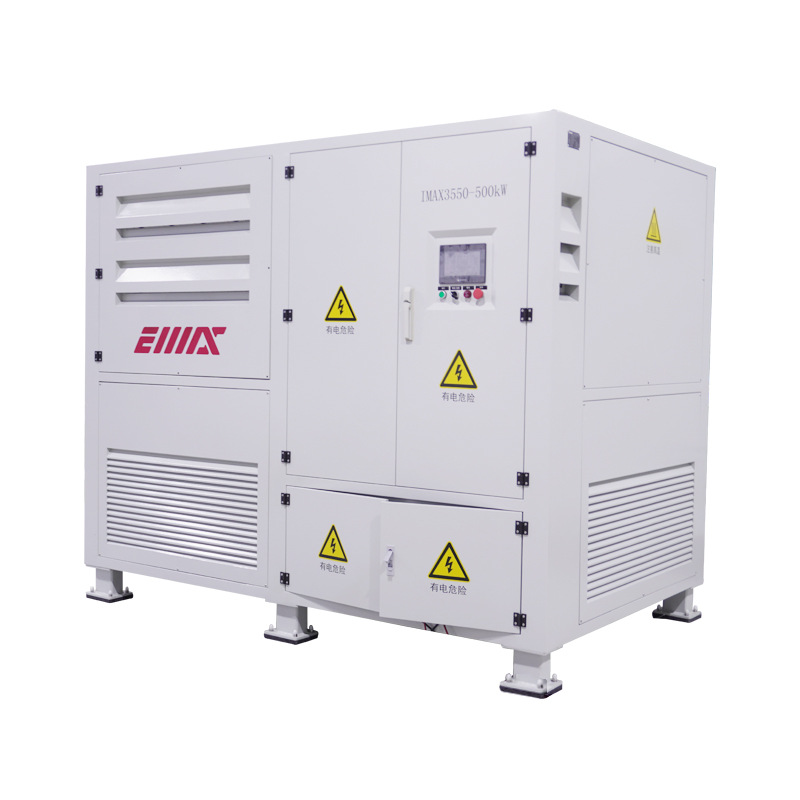

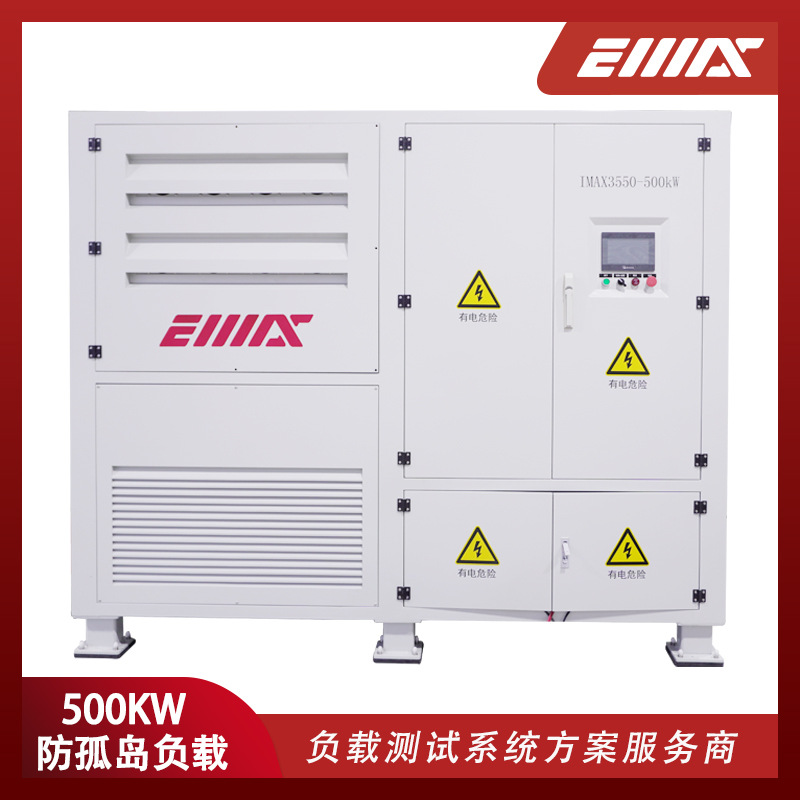

500 кВт-400/690 В двойное напряжение, тестовая нагрузка с защитой от островного режима, преобразователь накопления энергии, сетевая тестовая нагрузка
Всего продаж:
0 шт.
Минимальное количество для заказа:
1 шт.
500 кВт-400/690 В двойное напряжение, тестовая нагрузка с защитой от островного режима, преобразователь накопления энергии, сетевая тестовая нагрузка
от 2 599 987.00 ₽ за 1 шт.
-21%
2 599 987.00 ₽
Доставка по Китаю включена в цену
Оптом
от 1 шт.
2 599 987.00 ₽
Описание
详细方案联系客服获取
IMAX3500系列RLC防孤岛测试负载产品内置有纯阻性负载、纯感性负载、纯容性负载；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足并网逆变器满负载检测需要，精确模拟交流用电设备谐振发生，有效检测并网逆变器防孤岛保护功能。
RLC阻性/感性/容性三相可调负载箱：RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，Q值=1（美标Q值原为2.5,现也改为1）；三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测光伏并网逆变器、储能变流器防孤岛保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。
IMAX3500系列防孤岛检测装置完全满足产品在出厂试验、型式试验中的防孤岛保护试验的相关测试要求，目前已广泛应用于生产企业、科研开发、第三方检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
|
项目 |
技术指标 |
|
负载型号 |
IMAX3550-500kW |
|
负载名称 |
防孤岛测试负载 |
|
额定电压 |
AC690V（线电压）/AC400V（相电压） |
|
相数 |
三相四线 |
|
接线方式 |
三相四线制Yn型接法，有A、B、C、N共四个接线口； 单相两线制的时可以接A、N；B、N；C、N三者之一。 |
|
阻性容量 |
500kW |
|
感性容量 |
600kVAR |
|
容性容量 |
500kVAR |
|
功率因数 |
调节范围±0-1，满载±0.7-1。 |
|
工作电压 |
当输入电压低于额定电压时，负载柜档位功率根据欧姆定律变化。 |
|
额定频率 |
50/60Hz |
|
负载特性 |
阻感容一体负载 |
|
加载方式 |
可三相分别可调使用，可R、L、C分别加载使用。 |
|
负载步进 |
阻性分档步长最小10W，最大50kW。 |
|
感性分档步长最小10VAR，最大50kVAR。 |
|
|
容性分档步长最小10VAR，最大50kVAR。 |
|
|
保护报警 |
短路保护、过流保护、过压保护、高温故障、风量保护、风机过载保护、风机联锁保护、烟雾保护、急停等保护功能。 |
|
测控参数 |
显示三相电压、三相电流、三相有功功率、三相无功功率、三相视在功率、功率因数、频率、三相阻性功率（电流）、三相容性功率（电流）、三相感性功率（电流）、三相品质因数等基本功能。 |
|
负载精度 |
≤±3% |
|
工作方式 |
连续工作 |
|
出风方式 |
强制风冷，下进风，上出风。 |
|
测量电压 |
0-300V（相电压）； 0-520V（线电压）； |
|
电流测量范围 |
0-800A（可分别测量出每相上R/L/C三种负载的电流） |
|
频率测量范围 |
45Hz-65Hz |
|
电压精度 |
±0.2%、分辨率为0.1V |
|
电流精度 |
±0.2%、分辨率为0.1A |
|
功率精度 |
±0.5%、分辨率为0.01kW（kVar） |
|
频率精度 |
分辨率为0.1Hz |
|
品质因数 |
分辨率为0.01 |
|
控制电源 |
外接交流三相五线（A/B/C/N/地）AC380V/50Hz，约10kW。 |
|
接线方式 |
负载电源输入——铜排， 控制电源输入——接线排。 |
|
控制方式 |
就地触摸屏； 远程上位机软件控制； 通讯接口为以太网，协议为标准Modbus-TCP。 |
|
通讯接口 |
默认以太网（RJ45），选配RS485/CAN |
|
绝缘等级 |
F级 |
|
防护等级 |
控制部分IP54 |
|
负载箱重量 |
3200kg |
|
负载箱尺寸 |
2500mm×1600mm×2100mm |
|
机箱颜色 |
灰色，RAL7035。 |
Характеристики
Происхождение:
Дунгуань
Импортировать ли:
нет
Номер заказа:
20230410001
Обработка и настройка:
является
номер товара:
20230410001
тип:
Стандартный блок сопротивления
бренд:
Эмакс
Модель:
IMAX3550-00 кВА
Диапазон измерения:
1-500 кВА
Уровень точности:
0.15
Габаритные размеры:
1920*1500*1900
Область применения:
Тест инвертора
Заниматься ли исключительно поставками товаров для трансграничного экспорта:
нет
вес:
3100KG
напряжение:
400/690 В переменного тока
