DTW-500DVM型数显手动引伸计标定仪  大标距 大量程 大变形用 数显式引伸计标定仪

DTW－500DVM型引伸计标定仪，是一种数字手动的高精度位移测微仪器。依据JJG762－92引伸计检定规程要求，专门用于对各类引伸计的标定，也广泛用于位移传感器的检定及相应百分表、千分表的检定。

读数方式

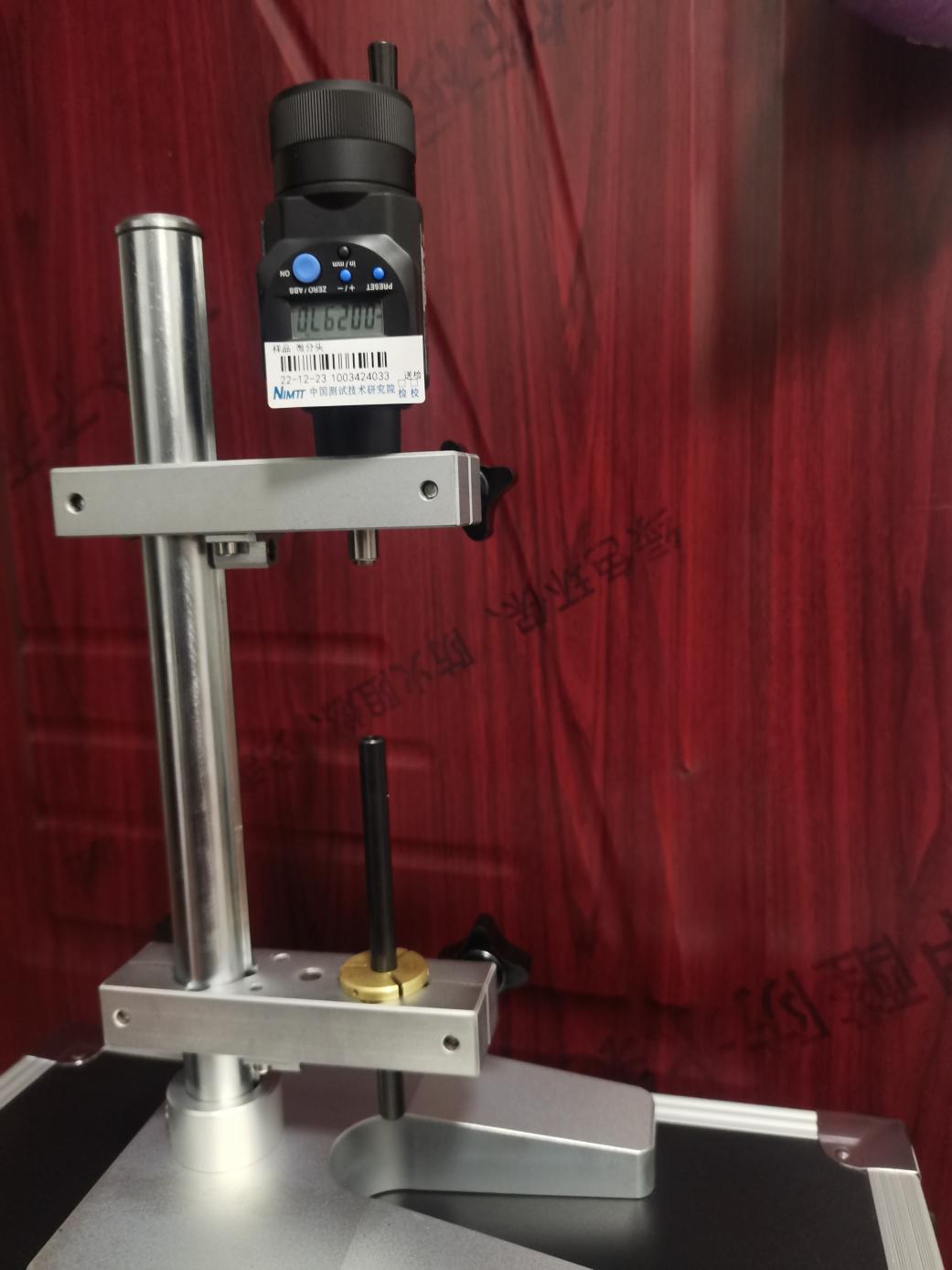

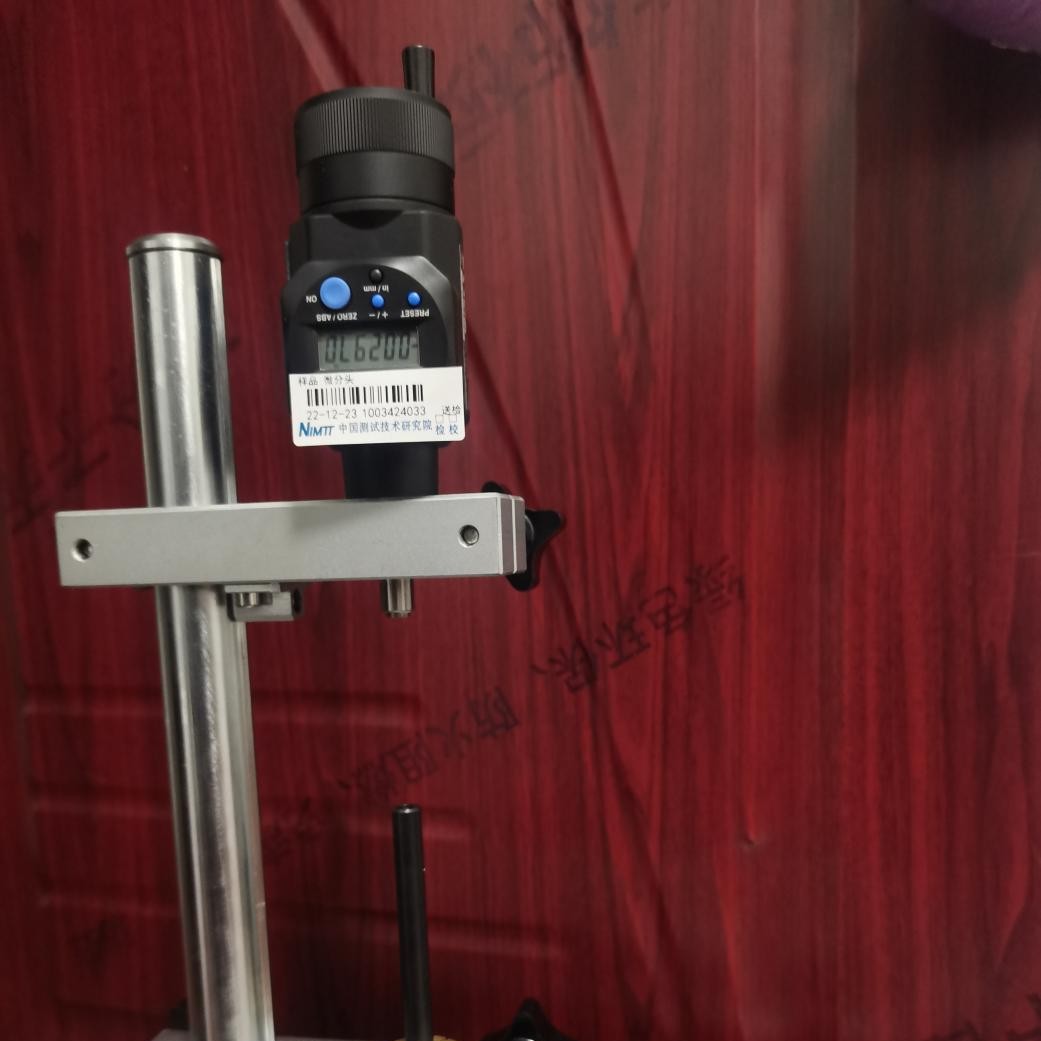

1、 本仪器由数显手动微分头及测量支架附件夹具组成。该标定仪是积木式结构设计。将数字微分测头及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分离试样，可以方便地进行多种规格型号引伸计的计量标定。用户还可以根据自己的测试特殊需要，配置专用配件进行精密微变形量计量。

2、精密微分测头英制、公制实时转换，任意位置零标定

最大位移量程50.8㎜；

最小数字显示0.001㎜；步进分度0.001㎜。

测量分辨率精度等级：0.00034mm（0.00015"）

电池使用寿命：36月

二、各项技术精度指标

1、测量引伸计标距范围Ｌmax          300- 500㎜可延伸加长杆800mm

2、测量支座上支臂安装孔径        φ10；φ28

3、微分测头读数分度       0.001㎜

标定仪示值误差：

量程0.5㎜以内≤0.5μm    绝对误差

量程0.5㎜以上≤0.10%     逐点相对误差

参照标准：

JJF1096-2002 引伸计标定器校准规范

ISO9513:1999 金属材料单轴试验用引伸计标定

JJG762-1992  引伸计检定规程

可进行0.5级引伸计的标定

三、使用说明

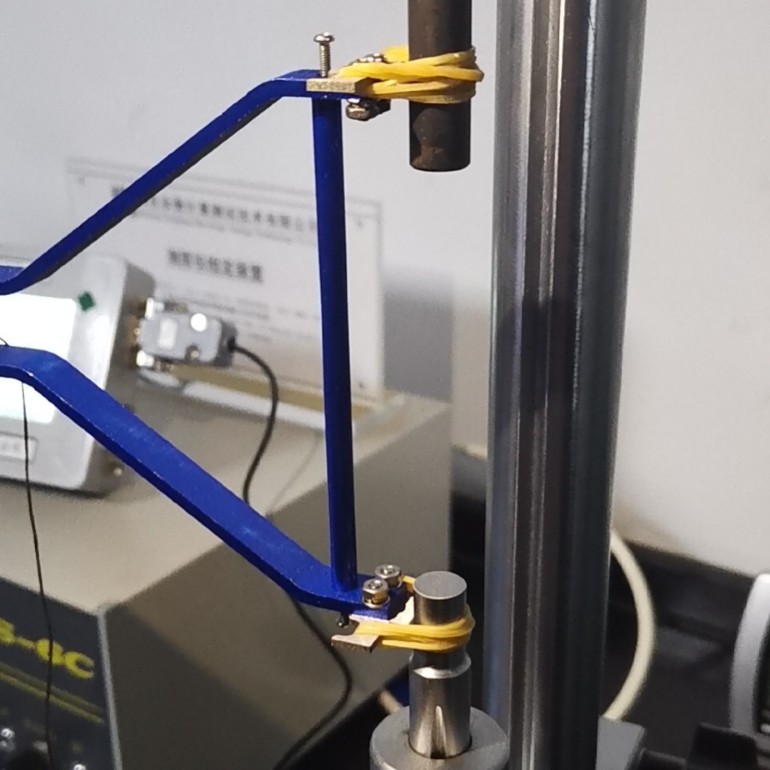

请依据JJG762－92引伸计检定规程要求，进行引伸计的检定：

1、 根据被检引伸计的规格型号及测试的试样规格，选择与测试试样基本一致的分离试样。

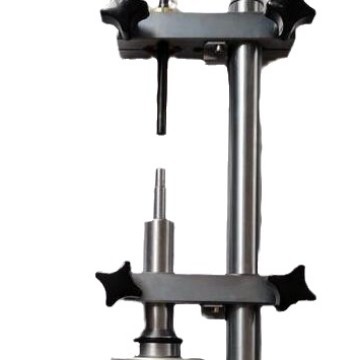

2、调整两测量支臂的位置，获得适宜的检定空间；调整两测量支臂上偏心卡簧位置以使两分离试样保证同轴；调整测微头与下底座的距离，以保证测微头的有效行程。一切调整好后注意旋紧各个所需固紧部位，在检定过程中除准许运动位移的部分外，都不准许有任何滑动或松动。

3、引伸计检定范围及检测点的选择与测试：

（1）检定范围应根据引伸计需要测试材料的技术参数决定。例如，使用50㎜标距引伸计测试钢材试样的σ_P0.2技术数据，那么请您选择1㎜的检定量程。如果测量n值则需要检定25㎜的检定量程。

（2）对检定点的选择，一般每个范围不少于8点。对于上述选例在1㎜的检定量程内，最好检定10点，即每0.1㎜检一点。

（3）检定引伸计时一定用整数刻度倍读法，不要用游标估算读数或小数尾数读数，因为每一次的十点读数已造成了读数的疲劳。

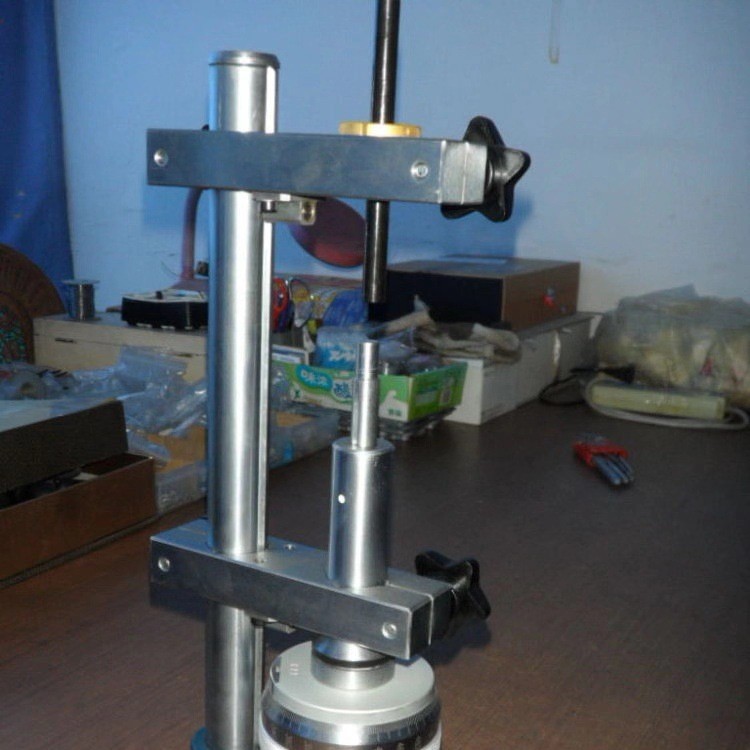

4、加长立柱的使用：在使用基本立柱检定引伸计时，无法保证该引伸计的标距空间时，取掉基本立柱上保护帽，将加长立柱插入主立柱对准V型槽，旋紧上螺丝。一定要固紧后，方可使用。

四、随本仪器配有测量附件

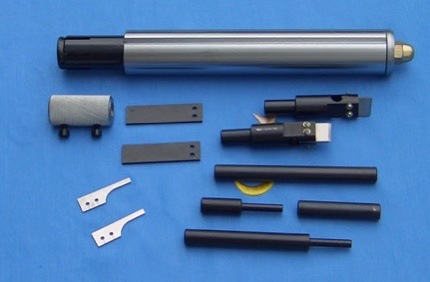

    1、组合校准杆2件。用于组合多种模拟分离试样。

    2、刀片2件。装置于组合校准杆上：用于COD或JIC夹规检定。

    3、横试片1件。装置于组合校准杆上：用于横向引伸计的检定。

4、板件2件。装置于组合校准杆上：用于模拟板材试样的检定。

5、φ10×100杆1件。置于上支臂卡簧孔内用于模拟10㎜以上直径试样的检定。

6、φ10×50杆件1件。置于测微头连接套内用于模拟10㎜以上直径试样的检定。

7、φ10/φ5×100变径杆1件。置于上支臂卡簧孔内用于模拟5㎜以下直径试样的检定。

8、φ10/φ5×50变径杆1件。置于上支臂卡簧孔内用于模拟5㎜以下直径试样的检定。

9、170㎜加长立柱1件。用于延长标定仪高度。

10、联接套1件。置于微分测头滑动量杆φ10端头上，连接分离试样进行检定。

11、为调试及安装方便，随仪器配有14号呆扳手一把、3号内六角扳手一把、一字头、十字头螺丝刀各一把。
