Интегральная схема тестер ic тестер транзистор тестер tsh-06f чип детектор

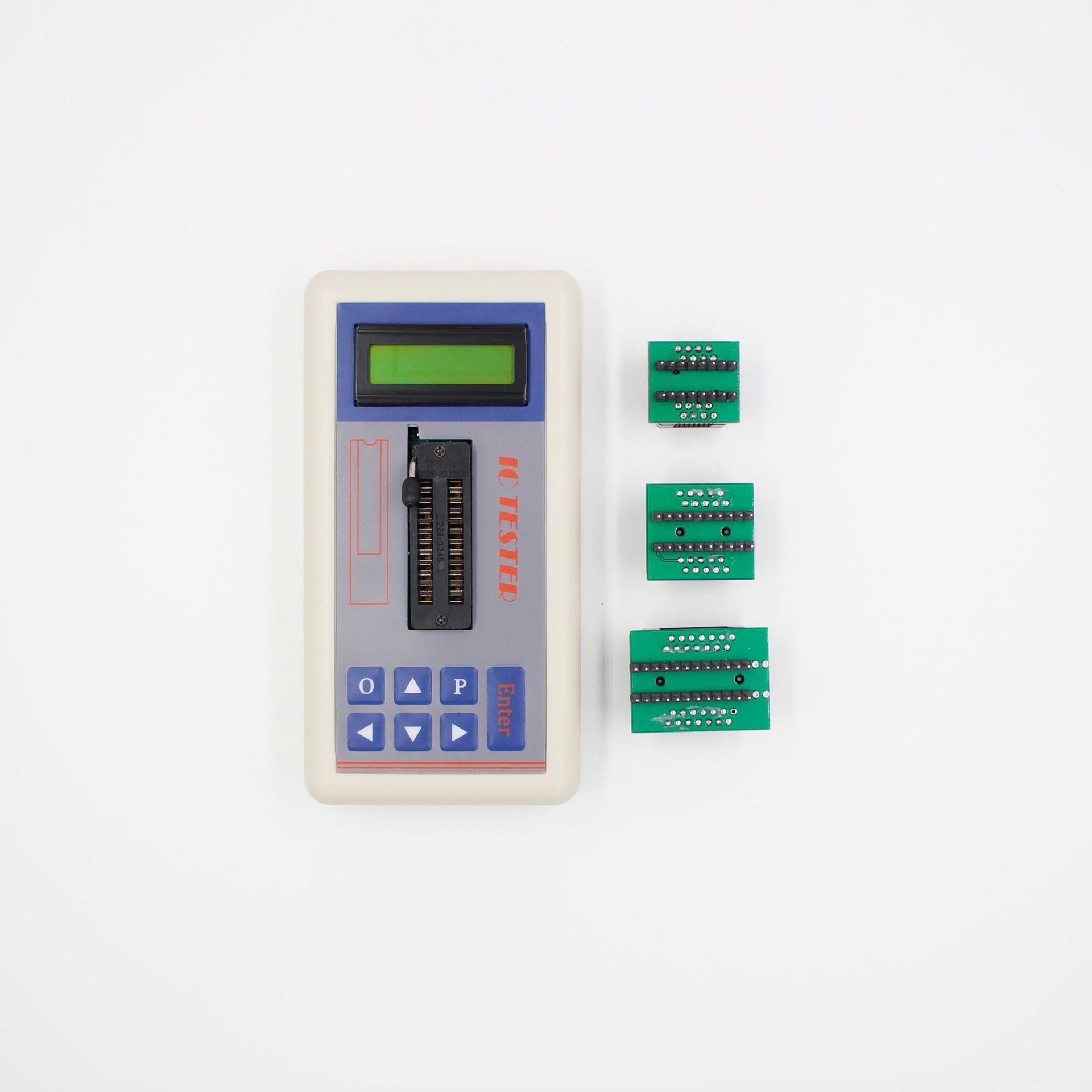

商品名称：集成电路测试仪

商品重量：120g

产品尺寸：130mm*70mm*30mm

包装：防静电袋包装

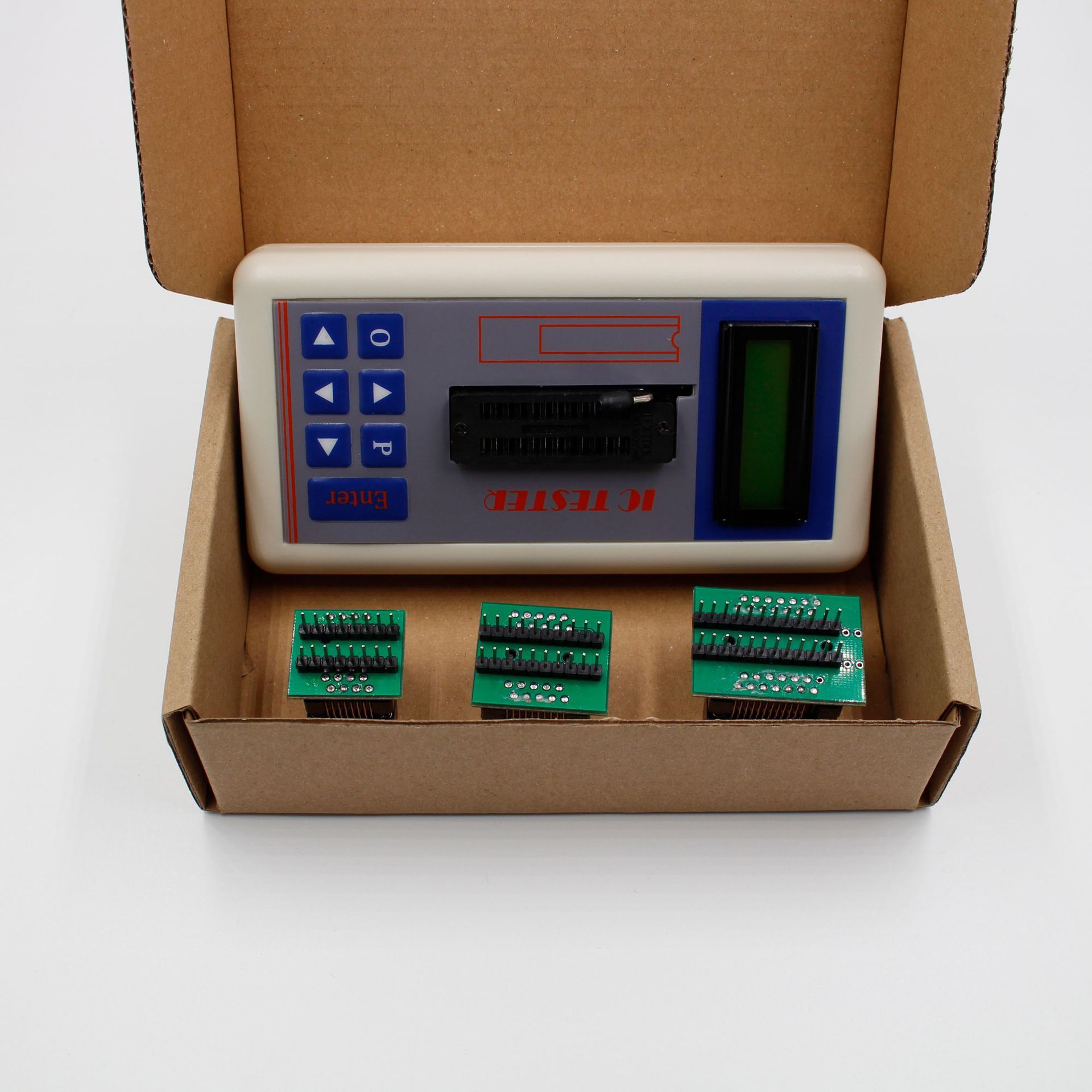

附：英文说明书一份

可以测试74ch系列、osmo系列、cd4000系列、hef400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压器电压值识别。

集成各类芯片数据模型1300余种，晶体管数据模型420余种，涵盖了常见的大部分24脚以内的通用器件，可以大幅度减少维护工作量，提高工作效率。

维修助手9v叠片电池，和普通万用表电池一样，耗电是很普通的数字万用表。按回车键可以开机第一次开机自动运行一次自检，自检检测到电池电压超过两秒后显示在屏幕上，当电池电压低于7v时，更换电池，以确保测量精度。如果没有报警，则可以开始测量工作。Native ad 10 ad，5v电压的理论分辨率为0.0048v。由于使用电池供电，不适合测量大功率晶闸管。齐纳值必须以实测为准，不能只看标称值。初始化的默认目录是搜索目录。一个普通光耦的光耦测试多达十几个参数，简单的测量光耦逻辑比没有太大的实际意义，本机可以测试光耦二次饱和电压以供参考。测试标准的4英尺光耦合器。

多功能集成电路测试仪使用说明：

tsh系列多功能集成电路测试仪是一流的微电子工程师、维修团队设计的专业设备。

 您可以选择不同的测试模式

5v模式，

3.3v模式，

自动模式

可测试osmo系列、osmo系列、cd4000系列、hef400系列、4500系列、运放、接口芯片、光耦、三极管自动识别稳压器稳压值识别等。

各类集成芯片数据模型1300多种，晶体管数据模型420多种，

涵盖最常见的通用24针设备，可显着减少工作量并提高工作效率。

指示：

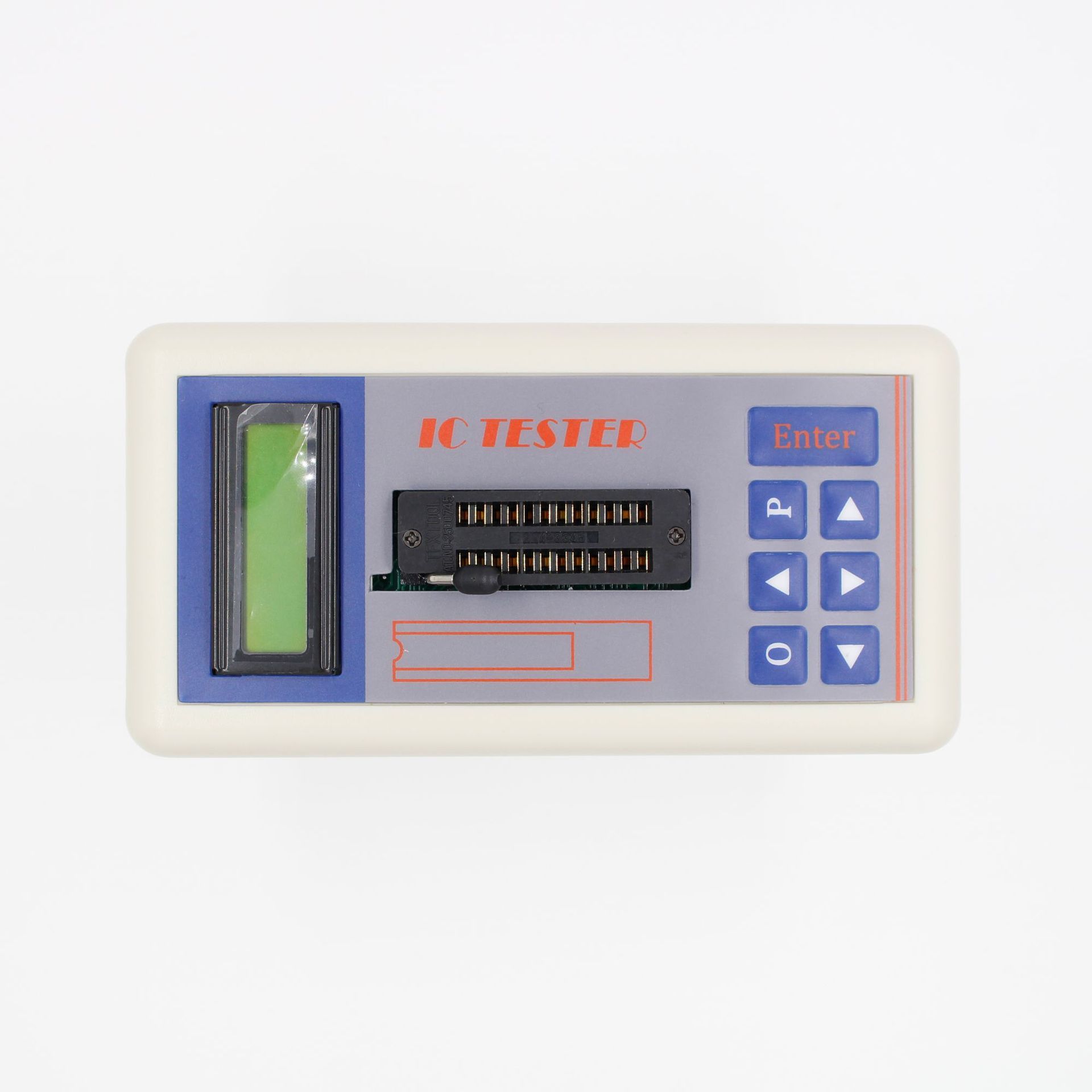

面板上有七个按钮，分别用于向上、向下、向左、向右和键入键和热键o、p。

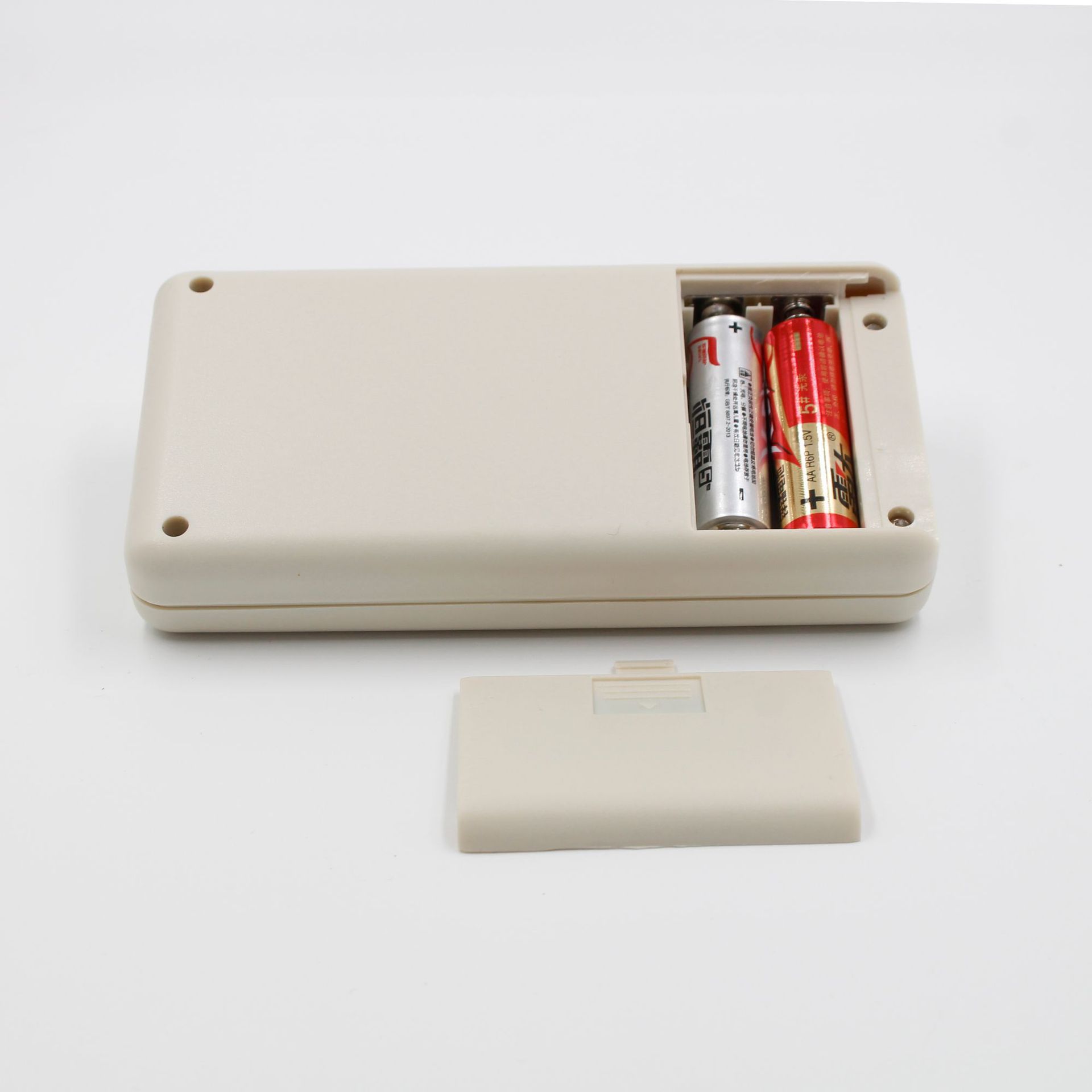

上下键用于调整目录和更改型号，左右键用于左右移动光标选择要更改的项目。输入键用于换机和执行测试命令。打开两节5 #1.5v电池上的电池盖并关闭电池盖。按回车2秒以上开机，开机自动显示当前电池电压，当电池电量过低时，更换电池，电压过低会影响测试结果的可靠性和自动关机保护。

开机：按回车键2秒以上开机。

关机：1在OFF目录下按回车键则立即关机。

2按进入任意目录按回车键10秒以上挂断。

3在无任何操作60秒后，自动关机

快捷：1按0键为快速关机键（06型）

按钮2 p键 重复自检、复位按钮

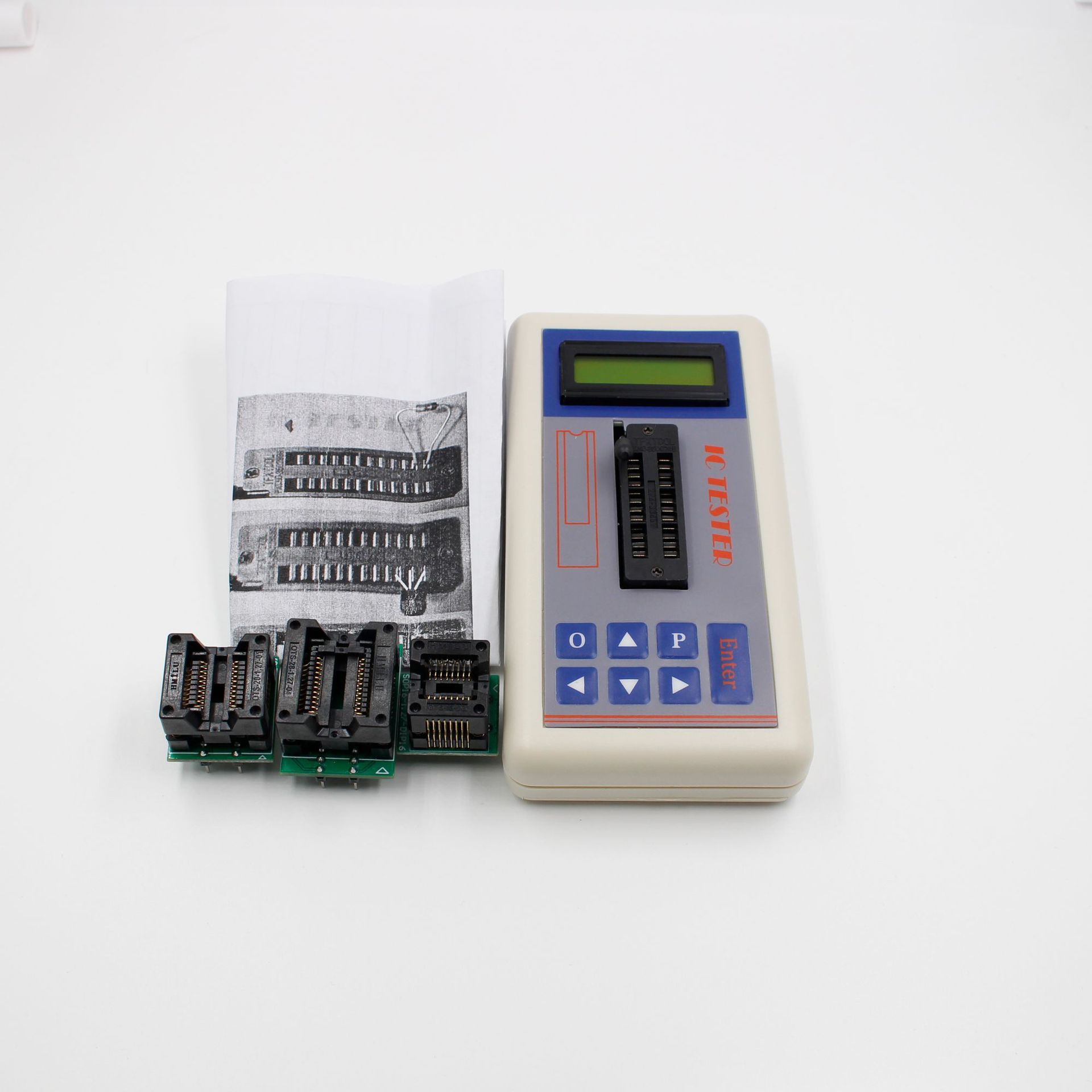

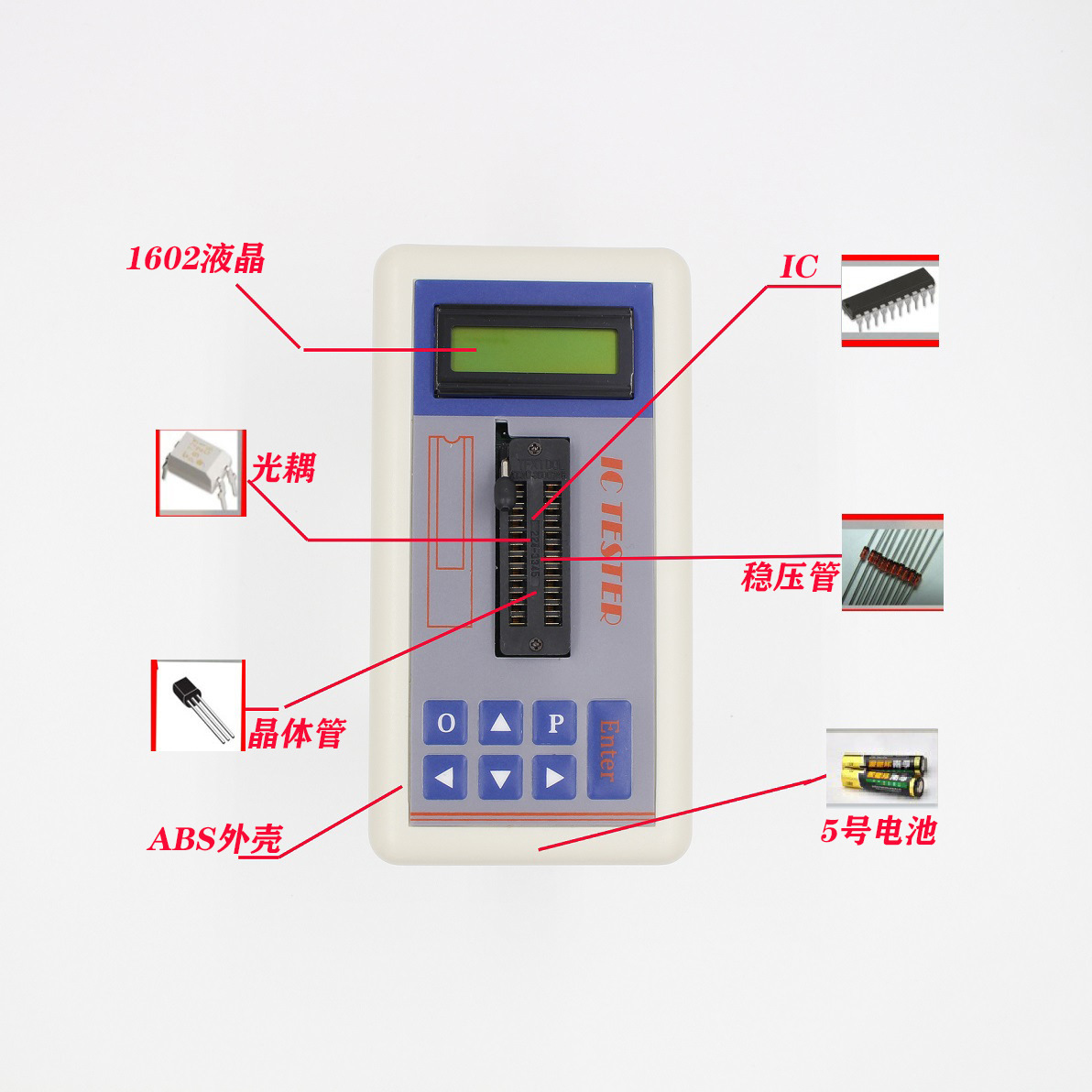

设备定位方法如下图：

1、将芯片、光耦置于对齐上方，1脚ic对齐座。

2、左边三极管，大部分是三个插槽。

3、ic调节器放置座13和14脚。

注：晶体管显示管脚顺序从左到右分别对应10-foot、11-foot、12-foot ic block。

（非内置电池或适配器）

对于多功能一线人员维修工程测试仪，c不同的挂钩测试模式：

5v模式/3.3v模式/自动模式

 可以测试74ch系列、osmo系列、cd4000系列、hef400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压器电压值识别。

集成各类芯片数据模型1300余种，晶体管数据模型420余种，覆盖24英尺内最常见的器件，可大大减少维护工作量，提高维护效率。

维修助手9v叠片电池，和普通万用表电池一样，耗电是很普通的数字万用表。按回车键可以开机

简介：维修精灵是一款专门为一线维修人员设计的多功能维修测试仪，可选择不同的测试模式5v模式、3.3v模式、auto模式等可以测试74ch系列、74ls系列、CD4000系列、HEF400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压管稳压值识别等等。内置各类芯片数据模型1300余种、晶体管数据模型420余种， 涵盖了常见的大部分24脚以内的器件，可以大幅度降低维修工作量，提高维修效率。

（据《通用数字集成电路速查手册》工业出版社版,通用数字集成电路合计1420余个型号和类别，包含TTL标准和COMS标准等等.）

编程器和测试仪的区别：

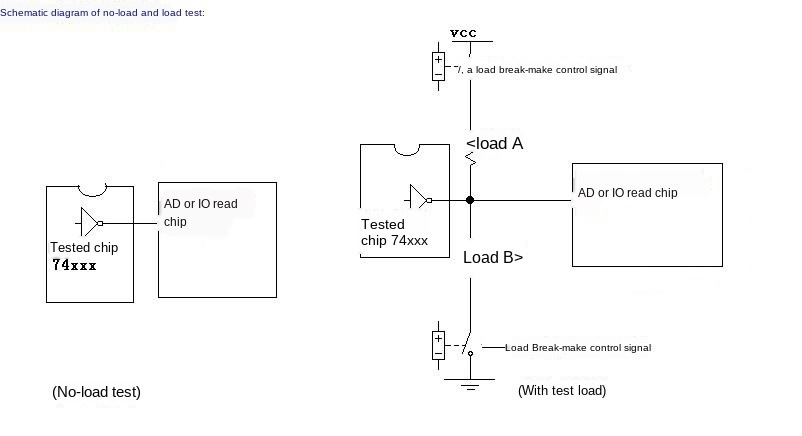

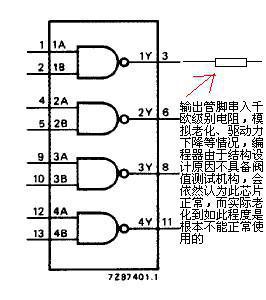

 编程器的主要功能是编程而不是器件测试，器件测试只是其附加功能，它的逻辑状态读取都是io，不能区别对待74HC系列和74LS系列，且无法区分CD4000系列和HEF4000系列的区别..稍有电子常识的人都知道74hc系列和74ls系列采用了不同的逻辑电平标准，CD4000系列也不完全等同于HEF4000系列，例如CD4068、CD4078就和HEF4068、HEF4078就有逻辑功能差异不可代换，这类器件占一定比例。

数字芯片主要有TTL电平标准和COMS电平标准，维修精灵完全按其电平标准判断，以保测试可靠性。编程器一般只能测试其逻辑功能是否正确，而不能对阀值进行测试。例如：用编程器搜索74HC00,编程器将只显示7400,而不能显示是哪种电平标准的。当被测试芯片出现老化、驱动能力下降、等软故障时编程器是根本测试不出来的。维修精灵则是依据阀值进行判断，同样如在搜索74HC00时将显示74HC00,搜索74LS00时显示74LS00,或在HC模式下测试LS芯片将被认为芯片损坏！等等反之亦然。

请注意：没有阀值判断能力的测试仪毫无实际使用意义，本机的设计宗旨是以最可靠的测试方式服务于维修业，请不要拿本机与简单型号判断型测试仪进行比较。本机内部各种数字、模拟芯片就使用了多达12片！还有大量阻容、晶体管、电感等等。一切的一切只为最可靠的测试！
