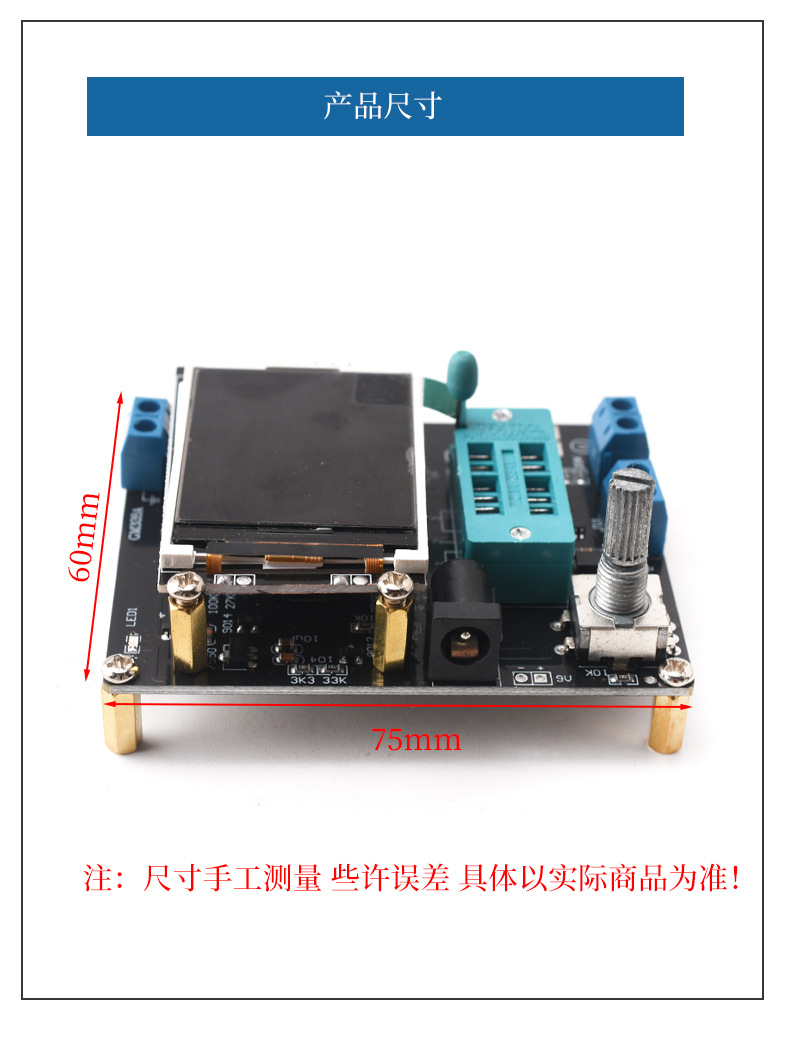

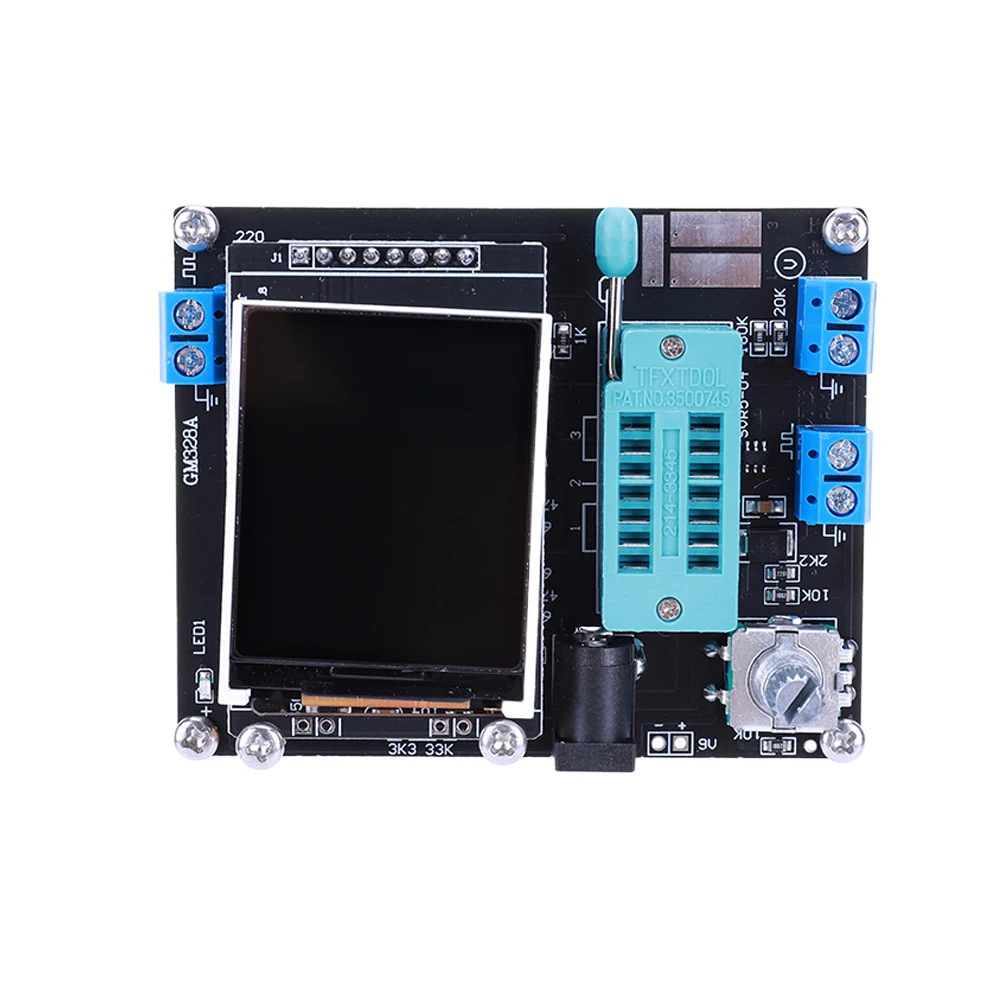

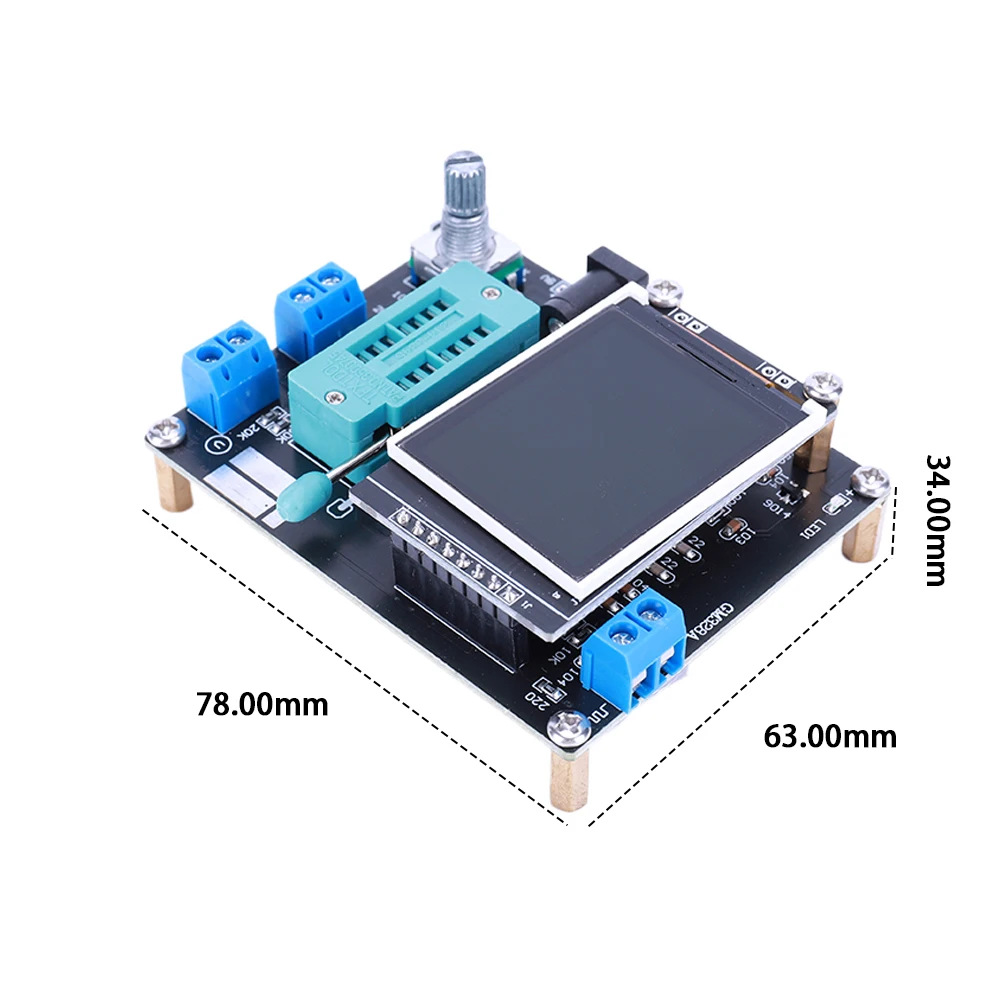

GM328A Транзистор Тестер Частотный прибор PWM квадратной волны LCRметр вольтметр Полноцветная графика экрана

Описание

描述：

1.处理器采用高性能单片机ATmega328，采用外部8MHz晶振做为系统时钟。

2.采用1.8寸液晶显示屏，分辨率为128X160，支持65536种色彩。

3.单按键操作，支持自动关机用于减少功耗。

4.支持电池供电，关机电流小于20nA。

5.每次测量时间大约2s,只有测量电容或电感时，测量时间变长。

6.自动检测NPN、PNP双极性三极管，N沟道、P沟道MOSFET及JFET，二极管，双二极管，P-IGPT，晶闸管、双晶闸管等。对于一些晶闸管及双晶闸管来说，当晶体管测试仪无法满足对其触发电流和保持电流的要求时，则无法进行测试。对于一些驱动电压超过5V的IGPT来说，晶体管测试仪也无法对其进行测试。

7.支持对测试元件的引脚进行鉴别。

8.支持对双极性三极管的电流放大系数和基极-射极导通电压的测试。

9.通过导通电压和电流放大系数，可以判别达林顿三极管。

10.支持测试MOSFET的栅极阀值电压、栅极电容以及在5V栅极电压情况下的漏极-源极导通电阻RDSon。

11.支持同时测量两支电阻，数据以四位十进制格式显示。支持电位器的测试，但当电位器调节到其中一端时，此时无法分辨中间引脚和此端引脚。

12.最小电阻分辨率0.01欧姆，最大电阻值50M欧姆。

13.一只电容可以被测量，电容范围25pf~100mF，分辨率1pF。

14.小于25pF的电容可以通过并联另一只大于等于25pF的已知电容进行测量，将结果减去已知电容值即可得到被测电容值。

15.当测试大于90nF的电容时，其串联等效电阻也被显示，分辨率0.01欧姆。

16.当测试大于5000pF的电容时，测试脉冲过后的电压损耗可以被测量，该参数可以估计电容的品质因数。

17.支持同时测量两只二极管，附加显示二极管的电压降。

18.发光二极管被鉴别成二极管，测试电压降比普通二极管要大很多。双色二极管被鉴别成两支二极管。

19.小于2100欧姆的电阻其等效电感也被同时测量，范围0.01mH~20H,但是测量精度不是很好。

20.程序带自检函数，支持多种参数的校准。

21.支持频率测量功能，频率信号从PD4引脚输入。当输入频率大于25KHz,频率分辨率为1Hz。小于该值时，通过测量周期，频率分辨率可以到0.001Hz。

22.支持频率发生器功能，由TP2输出，输出频率范围为1Hz到2MHz。

23.支持一个固定频率信号从TP2输出，可以通过按键调节占空比。

特别注意：

 测试电容前，一定要将电容放电，否则可能损坏测试引脚。

 当测试焊接在电路板上的元器件时，一定要将电路板上的电源断开，测试设备上不允许存在残留电压。

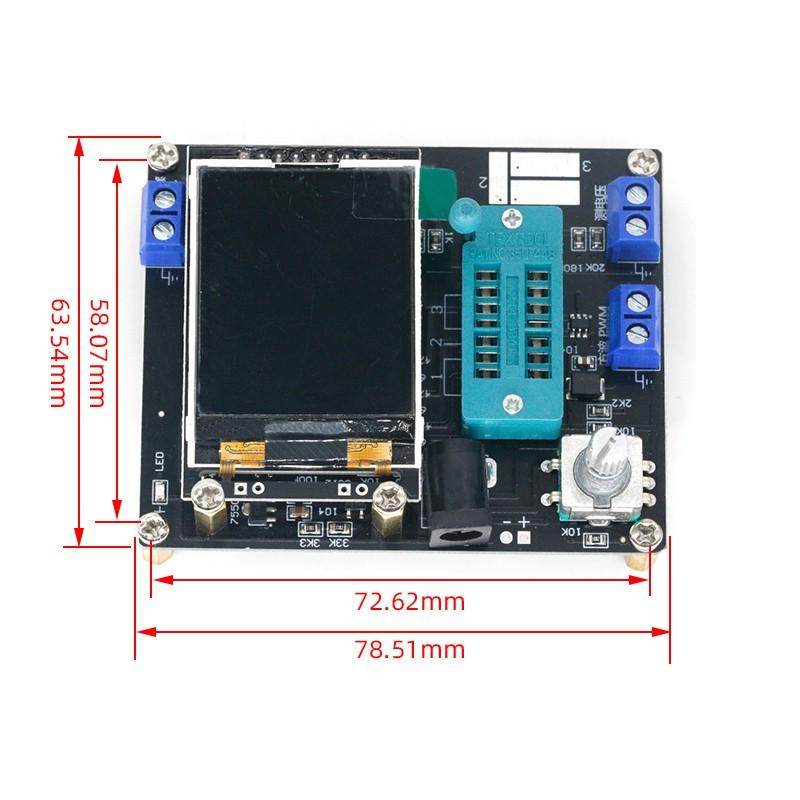

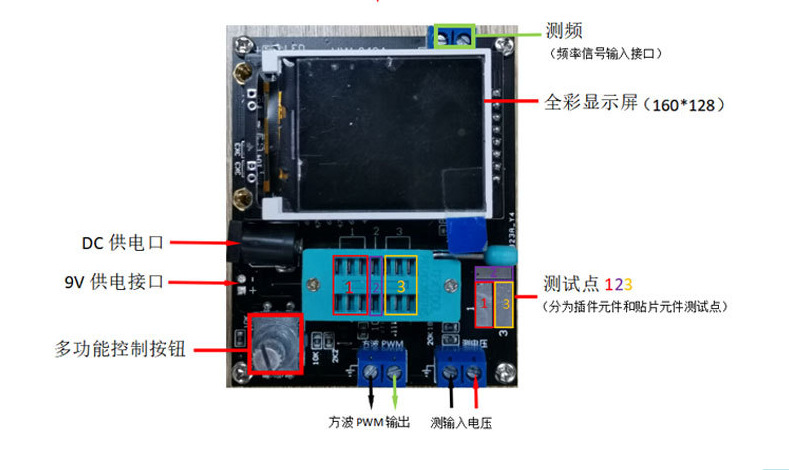

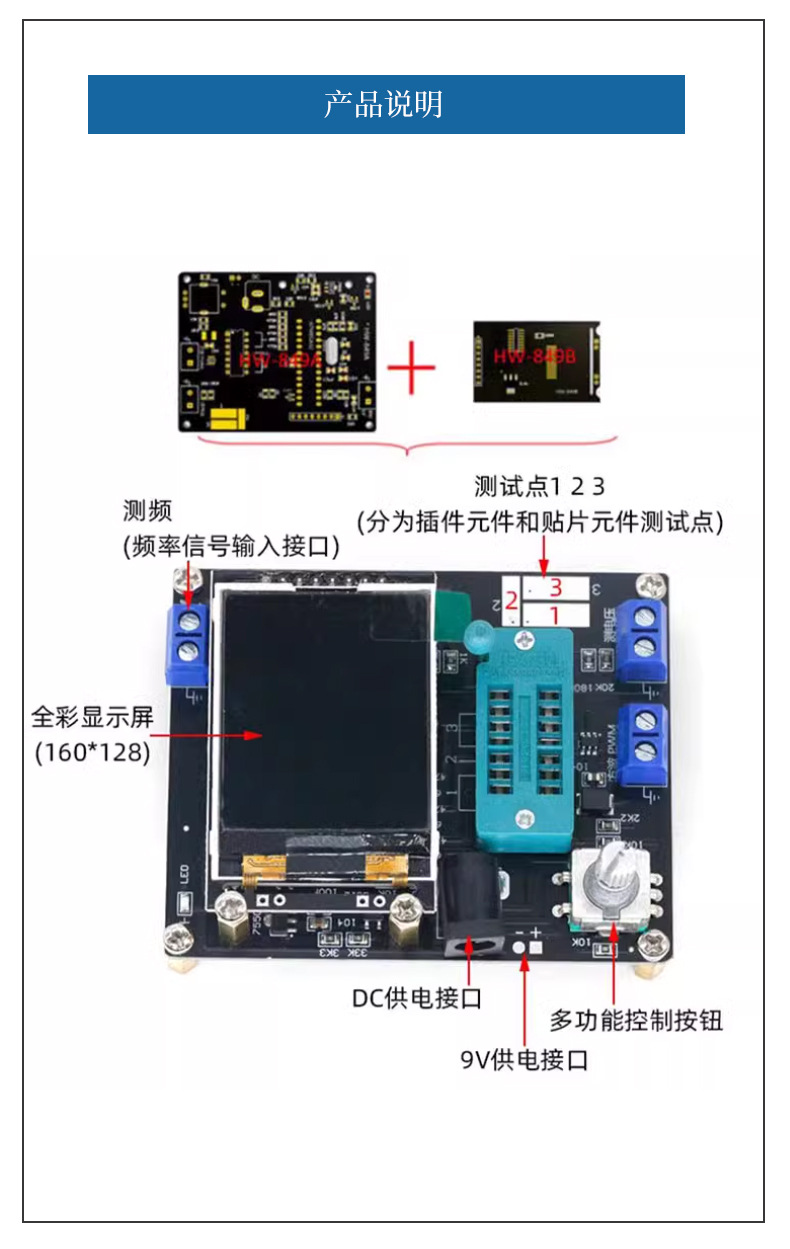

接线图
