Пинтуо PNTOO/PT-L02C серии фиксированный стробоскоп неподвижный спидометр

Описание

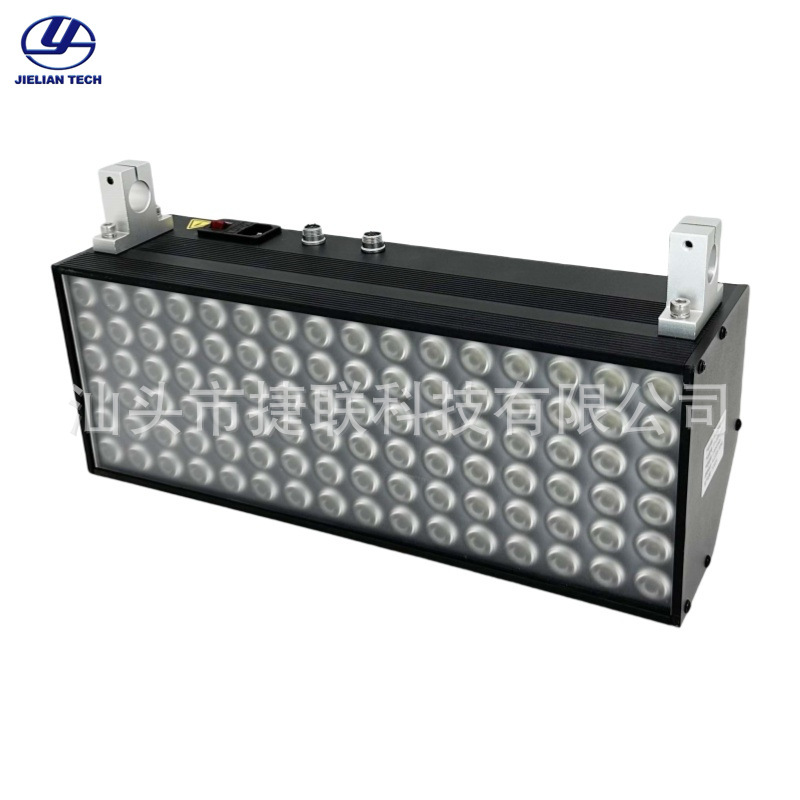

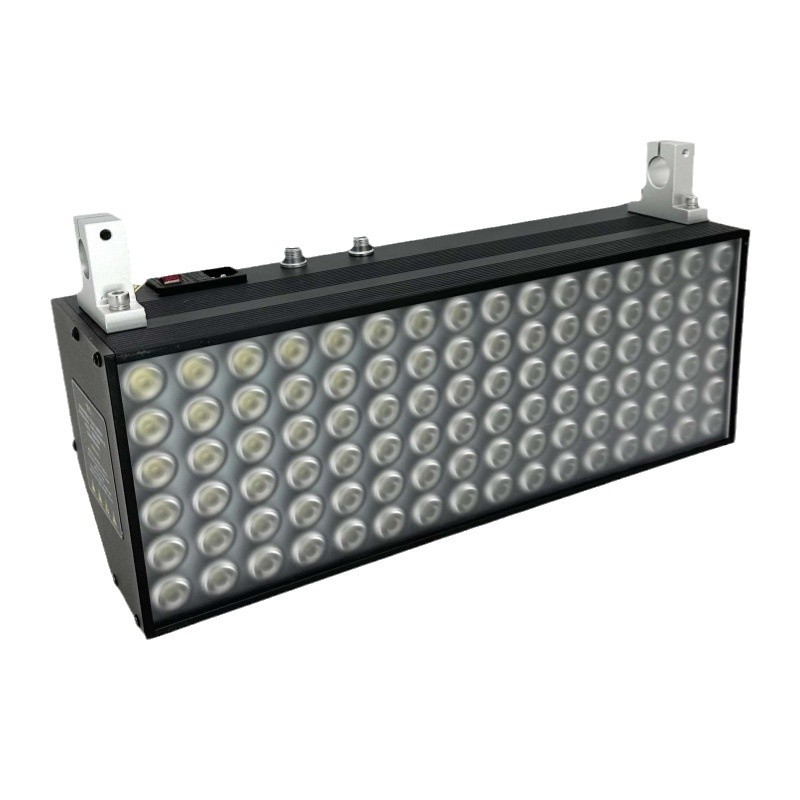

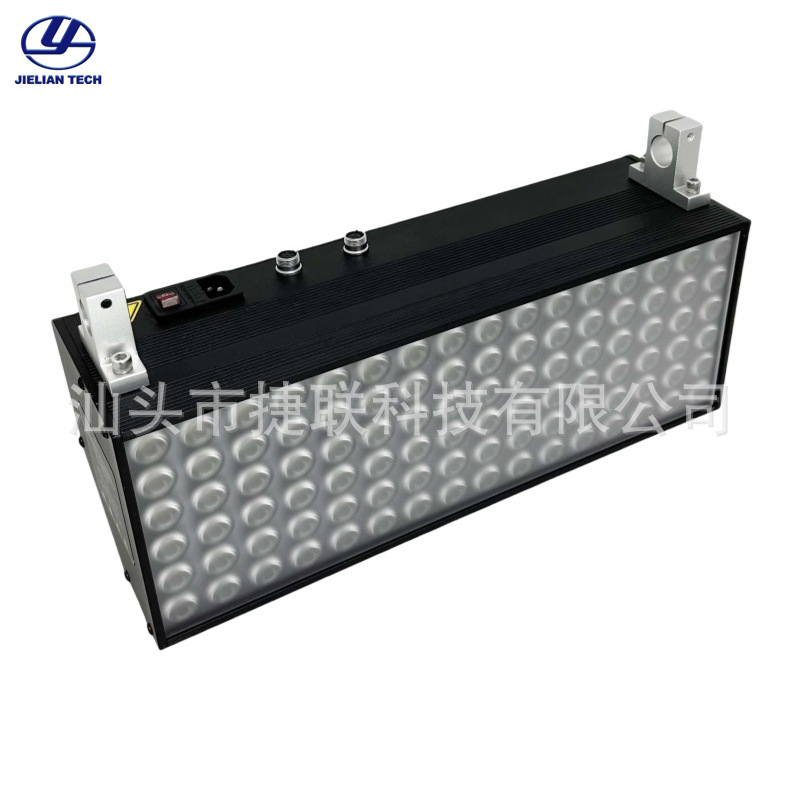

PT-L02C 系列固定式 LED 频闪仪（LED-Fixed Stroboscope）

一、产品简介:

1. PT-L02C 系列 LED 固定式频闪仪是我公司研制的新一代

新能源产品，采用美国原装进口大功率 LED 灯珠，阵列式密

集排列，具有测量范围宽、亮度高且光照均匀柔和，灯珠寿

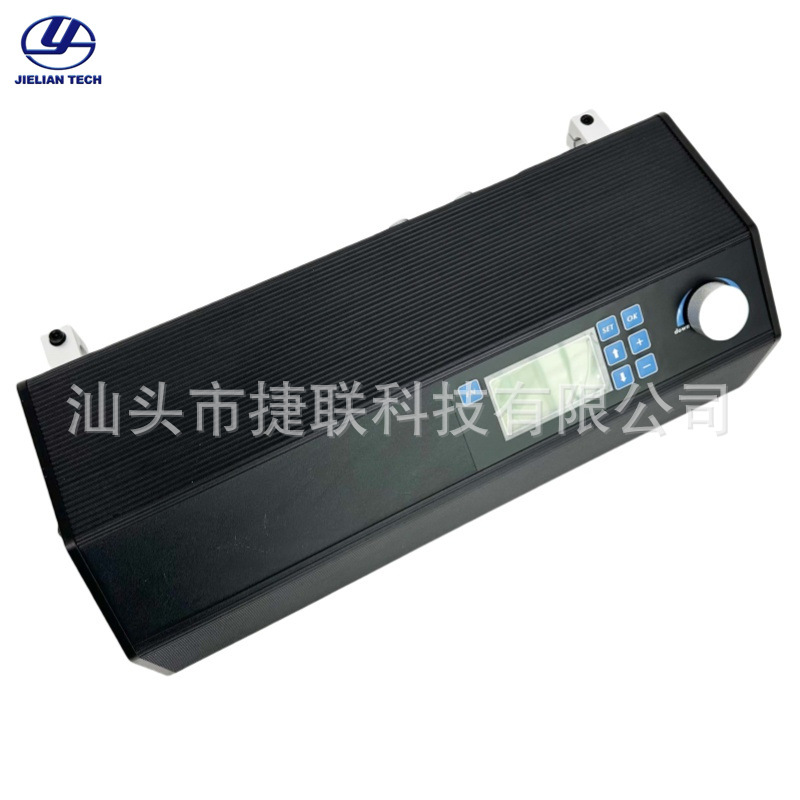

命超长等特点；采用液晶显示屏显示数据，人机交互更加方

便直观。

2. 该频闪仪广泛应用于包装印刷行业，检测印刷产品的品

质，可用于印刷机、检品机、分切机、复卷机等机器上，也

可以利用它进行各类转子、齿轮啮合、机器振动诊断、纺织制造等高速运动物体表面缺损及运行轨迹的监控。

也可应用于造纸、纺织、医药、轻工、机械加工等行业。

3. PT-L02C 系列 LED 频闪仪适用于生产过程中宽幅较宽且需要固定频闪仪观察产品质量的位置，该系列产品

亮度、照射有效宽幅都可根据客户量身定制，仪器长度（200-2000）mm 可选。

二、产品特点

1.采用美国进口 LED 灯管， LED 的使用寿命 3～5 年；

2.频闪亮度及频闪脉宽在一定范围内可任意调整；

3.频率单位 Hz、f/m、m/min 可选择，适合不同的使用习惯；

4.自动停闪保护功能，节省用电，同时提高频闪灯的使用寿命；

5.兼容光电眼、接近开关、编码器等各类外触发传感器；

6.软件具有四种跟踪程序，能够对无固定色标的印刷表面进行自动跟踪；

7.可连接通讯线，实现远程控制。

三、技术参数:

1.工作电源：

AC220V～240V

50～60Hz

2.频率显示：

LCD 显示屏

3.工作方式：

内部触发和外部触发

4.触发频率范围：

50.0 次/分钟～24000 次/分钟（最高可达 99999 次/1 分钟） ；频率小于 10000 次/ 分

钟，调节精度 0.1 次/分钟；

频率大于 10000 次/分钟，调节精度为 1 次/分钟

1.00Hz～400.00Hz,频率调节精度 0.01Hz

5.外触发移相功能：

0-359°，精度 1°

6.外触发传感器：

光电开关、霍尔开关（常开）、接近开关（常开）、编码器等

7.传感器电源：

DC12V 100mA，由频闪灯内部提供

8.外触发信号电平：

低电平 0~0.7V，高电平> 2.7V（最高允许 24V），上升沿触发，高电平持续时间 > 20us

9.频闪脉宽：

8us 到频闪周期的 1%，最大 100us

10.频闪亮度：

在一定范围内可调

11.远程控制：

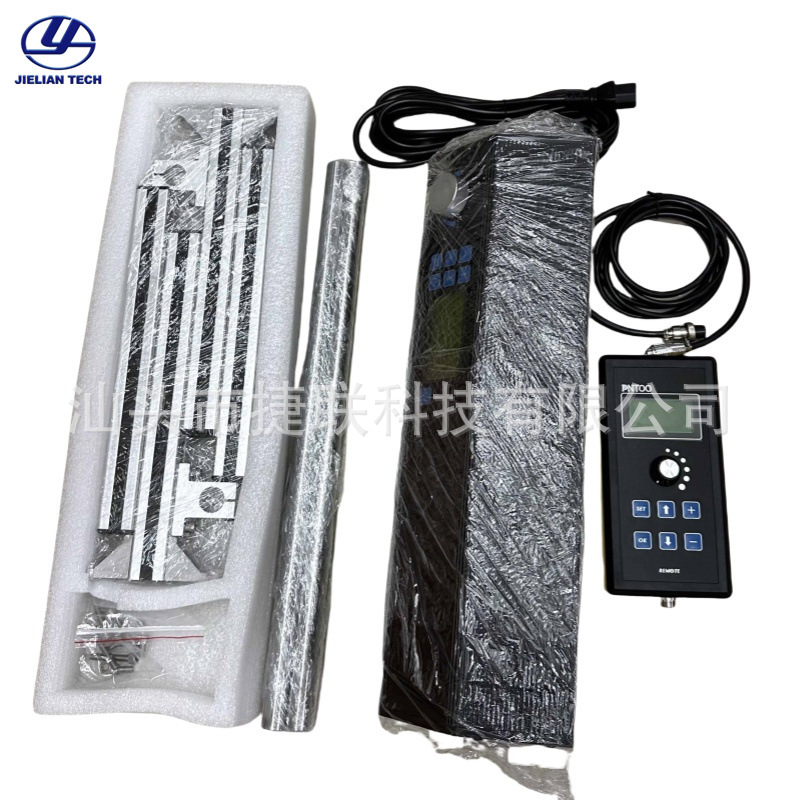

手操盒（可选）

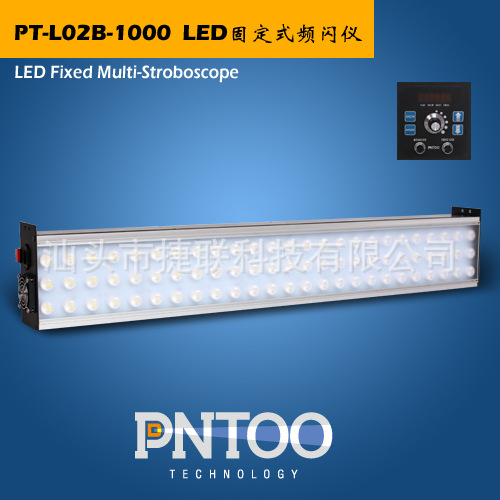

老款PT-L02B（新款PT-L02C灯的数量更多）
