Описание

HQG-100D低速切割机

一：主要特点

HQG-100D是一款经济节约型的低速切割机，特别适合切割小的、软的、脆的、异形的金属材料、复合材料、塑料、电子元器件、生物材料、陶瓷、水泥、岩矿等材料，也常用于薄片样品制备。该机采用砝码块负荷重力进给直切，切割完成后自动停止。采用千分尺装置，可调整试样切割的厚薄，做到切割。采用触摸屏控制，清晰，人性化，切割砂轮转速可控。为避免在切割中因过热而烧伤试样，该机内置可移动的冷却液槽，在切割过程中金刚石切割片转动带出冷却水，使切割片和试样材料得到冷却，切割后的试样表面光亮、平整，无烧伤。该设备具有机身精巧，占用空间小，操作使用和维护保养方便等特点。，是大专院校、工厂企业金相试验使用的制样设备之一。

二：主要技术规格

高速切割机5000型

本公司是从事测试仪器，硬度试验仪器，金相设备的专业厂家，具有雄厚的设计、开发、制造能力。公司产品广泛应用于科研院所、高等院校、商检质监、机械制造及加工、冶金、钢铁、锅炉、压力容器、钢结构、石油、化工、油田钻井、煤炭、电力、能源、铁路交通、航空航天、橡胶塑料、轻工电子、电线电缆、纺织、造纸、制革、建筑建材、印刷、食品、医疗等行业和领域。

本公司对老产品不断的进行更新改造，满足了用户需要，赢得用户的信任，形成了庞大的市场网络。产品广泛用于机械制造、冶金、化工、电力、大专院校，科研单位使用，并根据用户需求承接为大型冶金企业设计、开发、制造在线试验仪器。

近年来我公司又加大在技术开发上的投入，开发出几十种具有先进水平的金相制样设备，多款产品完全替代了进口产品，达到了国内水平，公司有一整套完善的营销与售后服务体系，能及时、准确、地解决用户在购买前的咨询、设计、生产、安装、调试、培训等完善的售前和售后服务。钉钯仪器（深圳）有限公司全体力争为用户提供优解决方案！

依托服务网络化、人员专业化、运营市场化、管理人性化的体系，我们期待着为您提供更的产品和服务。不断进取的钉钯仪器将为信息技术的现代化提供有力的保障。愿与广大用户、经销商、科研机构精诚合作，创造更加美好的无损检测仪器时代！

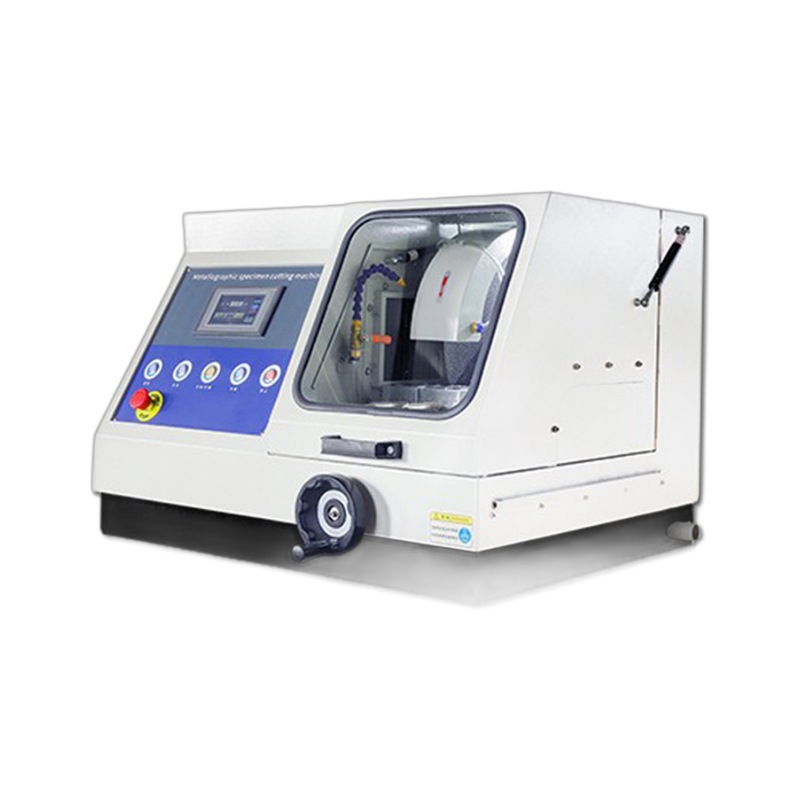

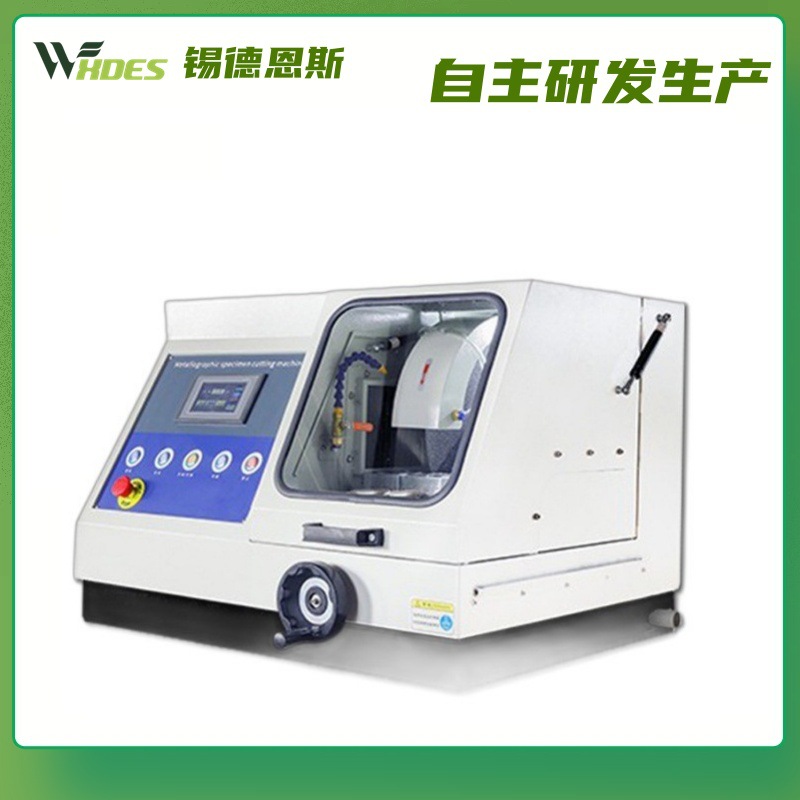

切割机适用于对金属、电子元件、陶瓷材料、晶体、硬质合金、岩样、矿样、混凝土、有机材料、生物材料（齿、骨）等材料进行的无变形切割。 该设备定位精度高；调速范围大；切割能力强；强循环冷却系统；可预设进刀速度；触摸屏控制显示，易于操作控制；自动切割可减少操作者的疲劳，保证了试样制作的一致性；宽大明亮的带开关切割室。是工矿企业，科研院所制备高品质试样的理想设备之一。

一、工作前的准备

1、将本机安装在无震动工作台面上。

2、调整支脚使设备牢固的安装在工作台面上。

3、按照1：20的比例将切削液和水倒入冷却水箱中。

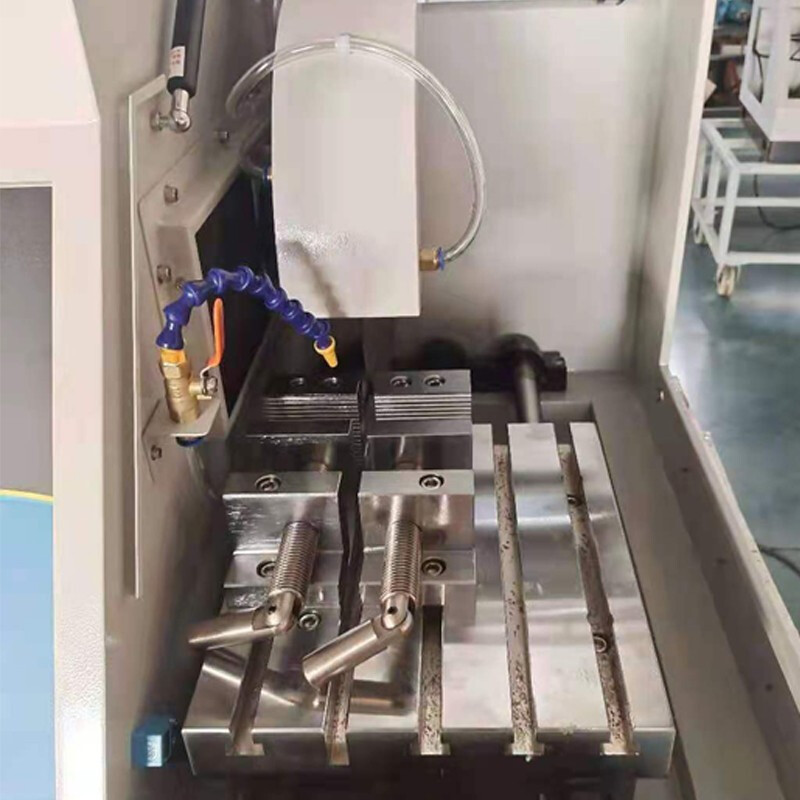

4、依据所配试样选择正确的夹持方式，将试样夹紧。

5、将所配电源插头接到设备上。

注意：此系统为伺服驱动系统，要求输入电压稳定，如果输入电压波动太大，请配备稳压设备!

• 主要技术指标

1. 主轴转速：用户可以在500—5000r之间任意设置来适应材料切割，无极调速运行时设置有效。
2. 切割行程：范围0-200mm，设置适当的行程使切割完成停止切割，连续切割同样的样品不需要从新定位。
3. 切割速度：范围0.01-3mm/s，选择适应材料的切割速度,满足对材料切割要求，运行时设置无效。
4. 后退速度：范围0-15mm/s，是指切割运行到设置距离时后退到切割起点的速度，设置越大，退回时就越快。
5. 点动速度：范围0-15mm/s,是指是手动前进后退速度，对设备操作不熟练时，应设置小一点，避免切割片撞上工件。
6. 切割模式选择：直接切割和冲击切割两种模式供用户使用选择，更大范围满足材料的切割
7. 直接切割：是普通并且经济的切割模式，适应大多数材料切割选择。、
8. 冲击切割：适用于无法找到适当切割片的某种特定材料和硬度相当高的材料，并且磨损的材料容易堵塞切割片，或者切割片的磨料不足，冲击切割可能会导致更高的切割片磨损，但会降低工件过热的风险。
9. 切割距离：范围0.1-2mm，只对冲击切割模式有效，设置的距离越小，冲击切割的速度越快，切割工件速度跟设定的切割速度有关。
10. 用户参数：在使用时，可以将我们设置的参数储存到用户参数，在相同材料切割片时，针对不同试样不同材料我们不用每次设置参数，更方便快捷完成试样切割。储存参数当前可以储存12项，需要储存更多的用户购买时需要说明增加。（12项显示佳）

四、操作说明及注意事项

1、此设备能完成自动切割。切割前请根据被切割材料设置合适的参数。外部面板的启动、停止、前进、后退控制按钮与触摸屏的上的启动停止键功能一样，既可以选择触屏操作也可以选择外部按钮操作。

2、在启动之前请务必关闭好仓门，若未关闭则系统提示仓门已打开请关闭仓门。在切割过程中如若舱门被打开则机器停止切割，如需继续切割，关闭好仓门按启动按钮，首先是水泵运行，可看到水泵运行指示灯点亮，其次是主轴运转，主轴转速指示灯点亮，后是前进指示灯点亮，切割运行进行。为起见，建议在机器切割过程中尽量不要打开仓门。

3、切割完成后机器会自动退刀并退回原始起点。若切割过程中按下停止按钮，则机器进入到退刀状态并有信息提示‘停止退出’。 为保证，在退刀过程中，请勿打开仓门。

4、如需要更换锯片，起见请按下急停按钮或者关掉总电源开关等待片刻，更换完毕后释放急停或接通总电源即可。

5、如果机器在切割过程中出现过载或者锯片夹锯现象，系统会提示报警，显示屏蜂鸣报警并提示主轴过载或主轴硬件报警，此时等待片刻系统会自行恢复正常并停止报警，此时再打开仓门检查过载原因。

6、系统出现过载或夹锯报警可能是如下原因所导致：

（1）切割锯片不适合此切割材料，此时应更换切割锯片。

（2）切割速度过快，此时应将降低切割速度。

（3）此种切割材料不适合此切割机。

五、附件：
