SAA2 3G векторный сетевой анализатор частоты 50 кГц-3 ГГц Анализатор антенны NanoVNA V2

NanoVNA V2 矢量网络分析仪 50kHz-3GHz SAA-2 HF VHF UHF VNA 天线分析仪 2.8 英寸显示屏手持式矢量网络分析仪内置 2000mAh 电池

特点

1. 全面的矢量网络分析： NanoVNA V2 3G 是一款功能强大的矢量网络分析仪，能够测量和分析 S 参数（散射参数），包括振幅和相位信息，是任何矢量网络分析仪应用的必备工具。

2. 2. 频率范围广： 这款高频甚高频、低频甚高频矢量网络分析仪的频率范围很宽，从 50kHz 到 3GHz，覆盖了广泛的无线电通信频段，可确保满足各种测试需求。

3. 携带方便： NanoVNA V2 3G 在设计上充分考虑了便携性，是一款小巧轻便的天线分析仪，非常适合户外、实验室和移动场景，便于运输和使用。

4. 高精度测量： 这款便携式矢量网络分析仪具有高精度测量能力，可提供低损耗和高动态范围结果，是准确可靠测试的理想之选。

5. 开放源代码和多功能应用：作为一个开放源代码项目，NanoVNA V2 3G 的硬件和软件设计都是公开的，使其成为无线电通信、射频电路设计、天线分析和滤波器设计等应用领域的多功能 vna 分析仪。

规格

原产地：中国大陆

频率： 50kHz-3GHz

误差频率 <2ppm

频率温度 <0.5ppm

系统动态范围（校准） 70 分贝（最高 1.5 千兆赫），60 分贝（最高 3 千兆赫）

S11 噪音水平（校准）： -50dB（最高 1.5GHz），60dB（最高 3GHz）： -50dB（最高 1.5 GHz），-40dB（最高 3GHz）

扫描速度：100 点/秒

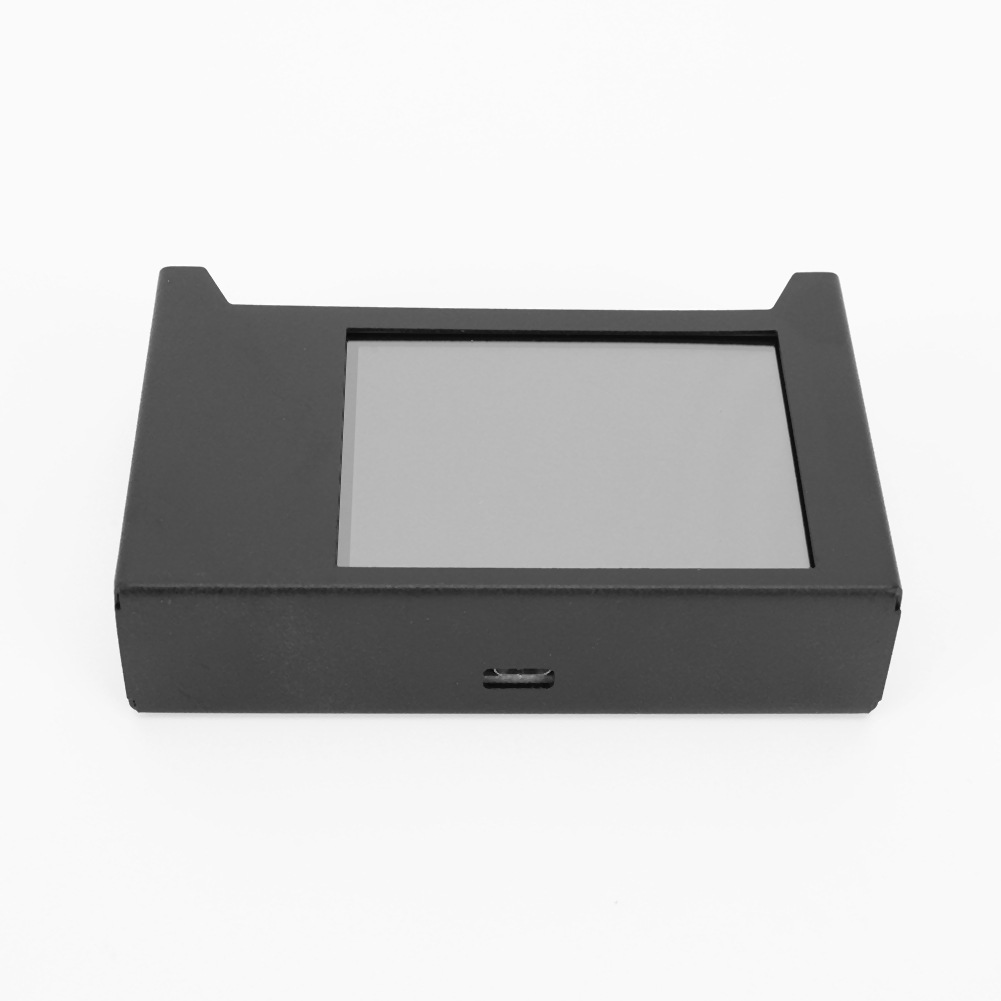

显示屏 SAA2 2.8 英寸，320x240；SAA2N 3.95 英寸，320x480

射频端口： SAA2 SMA；SAA2N N N

(如果需要测量 Wi-Fi 天线等引脚不受限制的 SMA 设备，请使用 SMA 转 RPSMA 连接器）

USB 接口：微型 USB

电源： USB，最大电流负载 1A

电池：锂离子电池 SAA2 锂离子 SAA2 2000mAh；锂离子 SAA2N 3000mAh

电池连接器： JST-XH 2.54 毫米

最大扫描点（在设备屏幕上） 201

最大扫描点（USB）：1024

端口 2 回波损耗（1.5 千兆赫）： 20dB 典型值

端口 2 的回波损耗（3GHz）： 13dB MIN

VNA-QT 软件兼容系统： 计划兼容 Linux/Windows（7+）/Mac OS

Nanovna-saver: https://github.com/NanoVNA-Saver/nanovna-saver/releases

VNA-QT 软件下载：https://github.com/mdkendall/NanoVNA-QT/releases/

用户指南：https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

产品尺寸：97.00x62.00x24.00 毫米

产品尺寸：3.82x2.44x0.94 英寸

备注

S11 本底噪声（校准）： -50 分贝（最高 1.5 千兆赫），-40 分贝（最高 3 千兆赫）

扫描速率 100 点/秒

显示屏 4.0 英寸，320*480

USB 接口： 微型 USB

电源： USB，最大充电电流 1A

电池连接器： JST-XH 2.54 毫米

最大扫描点（设备上）： 201

最大扫描点（USB）：1024

端口 2 回波损耗（1.5 千兆赫）： 20dB typ

端口 2 的回波损耗（3GHz）： 13dB MIN

产品尺寸：117*85*25 毫米

产品重量：368 克

包装尺寸：215*137*85 毫米

包装重量：972 克

包装清单

1 * SAA-2N 主机

1 * 微型 USB 数据线

2*500mm N 型公对公 RG142-PUR 射频电缆

1 * N-ABERTO 型公头校准套件

1 * N 型短公头校准套件

1 * N 型公头校准套件-大号

1 * N 型母头至母头连接器

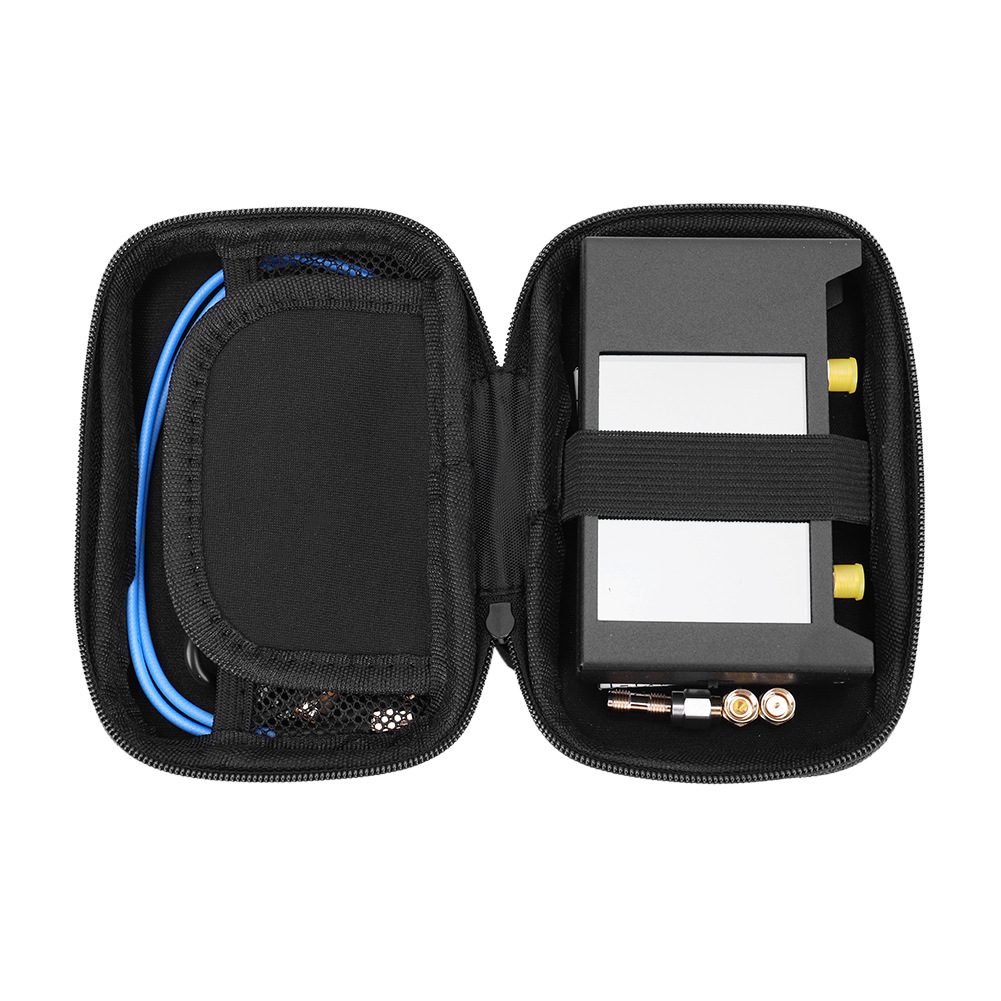

1 * EVA 储存袋

1 * 触摸屏手柄和挂绳
