Цифровой дисплей, тестер температуры точки смягчения Виката с горячей деформацией/тестер тепловой деформации/тестер точки смягчения Виката

Описание

基本概念：

维卡（VST）定义：

把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50+1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。

热变形（HDT）定义：

标准试样以平放（优选）或侧立方式承受三点弯曲恒定负荷，使其产生GB/T 1634相关部分规定的其中一种弯曲应力，在匀速升温条件下，测量达到与规定的弯曲应变增量相对应的标准挠度时的温度。

侧立：

分“平放”与“侧立”两种，并明确指出，优选平放方式，侧立方式仅是备选，并将被撤销。

跨度：

支座与试样两条接触线之间距离，由一种（100mm）改为两种64mm(平放)和100mm（侧立），并规定了容差要求即跨度L应为（100+1）mm，跨度L为（64+1）mm。

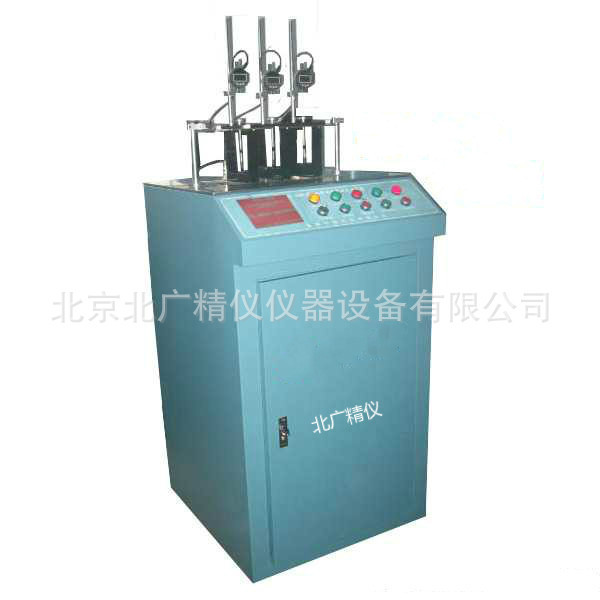

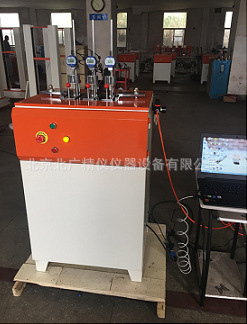

产品名称：热变形维卡软化点温度测定仪（3路数显）

产品型号：BWR-300

简介：

       热变形维卡软化点温度测定仪主要用于非金属材料（如塑料、橡胶、尼龙、电绝缘材料等）的热变形及维卡软化点测定，是化工企业、科研单位、大专院校等行业的理想测试工具。

特点：

       本仪器符合GB1633，GB1634，GB8802，ISO75-1974，ISO306-1974等标准的要求，可实现实时显示、控温、测量等功能。

技术参数：

1、温度控制范围：环境温度——300℃

2、升温速率：120±5℃/h(12±1℃/6min)或50±3℃/h(5±0.5℃/6min)

3、温度分辨率：0.01℃    最大温度误差：±0.5℃

4、形变测量方法：千分表

5、变形测量范围：-0.1mm——5.0mm

6、最大变形误差：±0.01毫米

7、试样架数：三架一温

8、加热介质：甲基硅油(需方自备)

9、加热功率：2.5KW

10、冷却方法：150℃以上自然冷却，150℃以下自然冷却或水冷

11、具有上限温度任意设定(环境温度——300℃)的保护功能或最高上限300℃的保护

12、负载杆和压头总质量：88g

13、试验最大负荷：

A：维卡试验负荷：GA=10N±0.2N(即1000g)、GB=50N±1N(即5000g)

B：热变形试验负荷：F=2×δ×b×h×h/(3×L)式中：

F——试样所需加的载荷，单位N

δ——热变形标准弯曲正应力：

方法

A：使用纤维应力1.80MPa

B：使用纤维应力0.45MPa

C：使用纤维应力8.00MPa

b——试样的宽度，单位m

h——试样的高度，单位m

L——两支点间的距离，0.100m

14、电源：

AC220V±10%、50Hz、30A

15、需方自备甲基硅油：

闪点300度、粘度200厘斯，20升。

安装与操作说明：

试验前的准备工作。根据试验类型选择试验压头，热变形为圆角压头，维卡为针型压头。将所需的压头与负载杆固定好。

根据试验类型和试样的尺寸计算载荷：

a、热变形试验：根据试样的尺寸，选取载荷

b、维卡试验：只有两种规定的负荷

A法9.81N即1000g

B法49.05N即5000g

砝码的选配见（9）砝码质量表打开搅拌电机电源，指示灯亮，搅拌电机工作，搅拌速度可以通过搅拌电机控制盒上的旋钮调节（温度高时用慢速，温度低时用快速），按照以上指定的程序检查电气，无误后继续做下面的工作。

安装试样：

将试样架抬（升）出油面，将热变形试样放在支撑架上（维卡试样放在平面上），放下负载杆，将试样压紧。将试样架放（降）回油池内，将相应质量的砝码放在托盘上。要求砝码放正。将千分表固定在砝码上方，使千分表内芯悬于砝码之上，内芯上端有2-5mm的空间。

升温速率设定：

共有两档升温速率，120℃/h，50℃/h。每次试验时需要对千分表进行调零，方可进行试验，调零时轻轻旋动旋钮，使千分表置于零区，预置3-5分钟。

启动工作：

当一切准备工作就绪后，试验开始。

试验结束，记录下温度；移开千分表及砝码，抬（升）起试验架，取下试样。注意不要把试样误入油池。降温采用气冷或水冷，也可自然冷却。冷却时，可抬起或将试样架潜入油池。关闭主机电源、搅拌电机电源。

主要配置：

1.试验主机一台　

2.温度传感器一只　

3.光栅千分表三块　

4.热变形及维卡测头各三套

5.打印机、计算机各一台（可选）

6.专用工具一套
