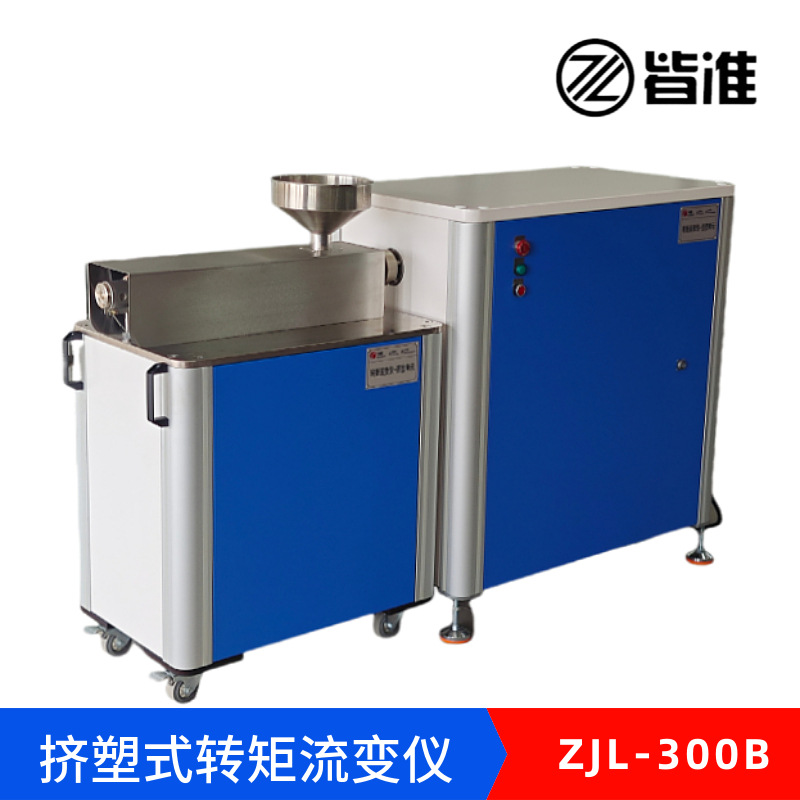

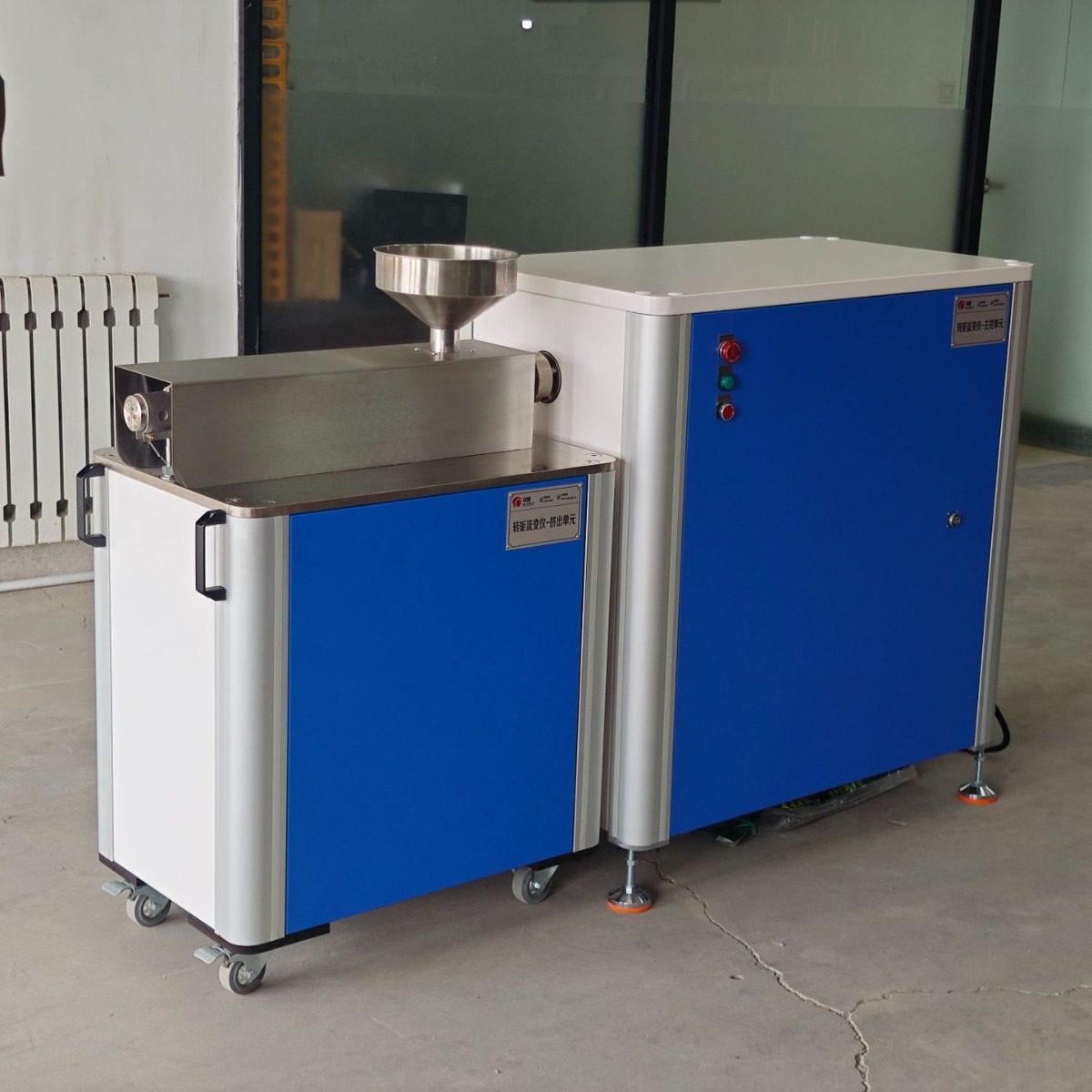

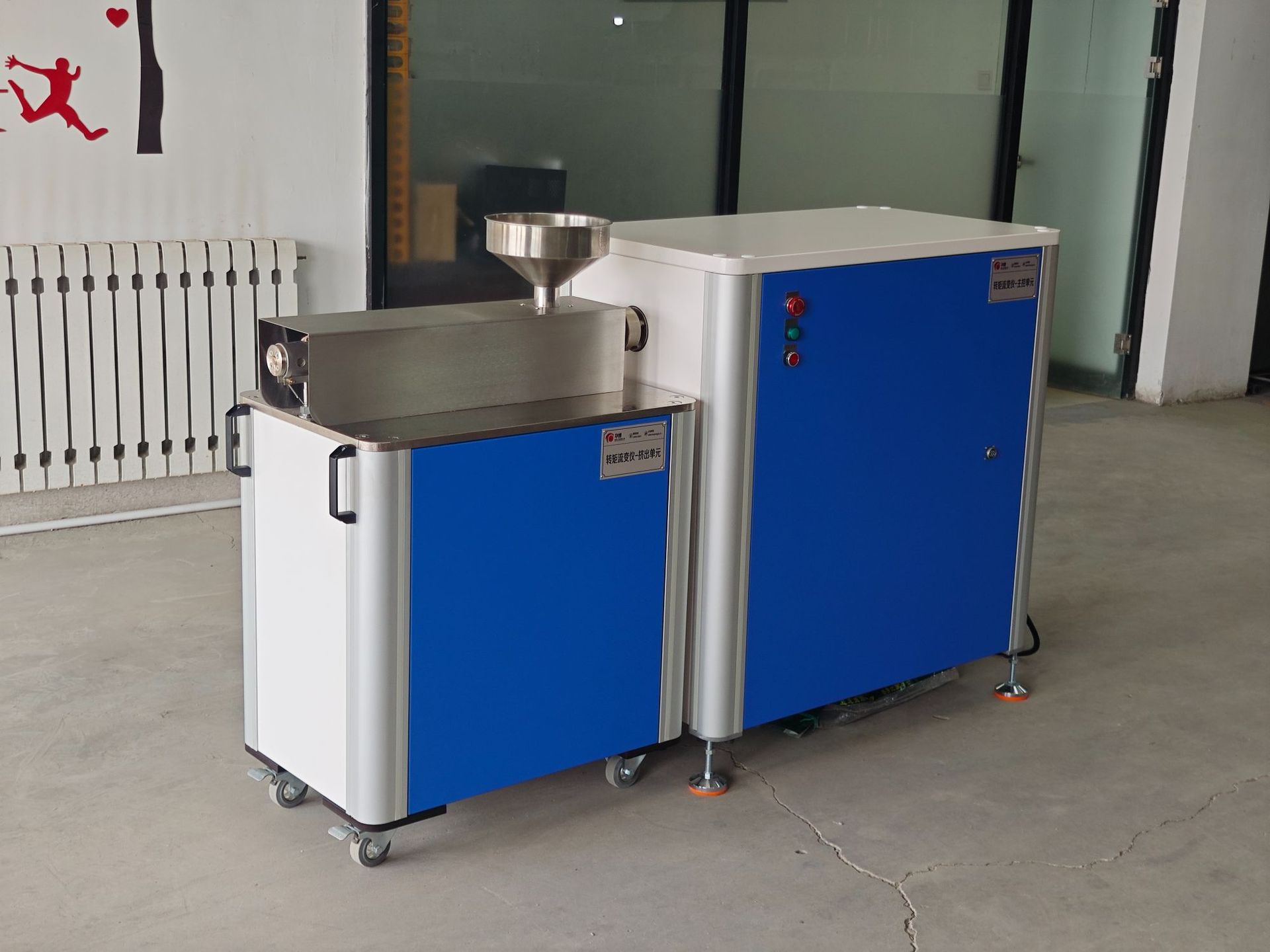

ZJL-300B экструзионный реометр крутящий момент реометр резиновый пластик реометр

Описание

ZJL-300B挤塑式转矩流变仪选用不同压缩比粒料和粉料螺杆，配合毛细管平模模具、毛细管模具、挤管模具、电线包覆模具进行不同工艺的模拟试验。利用毛细管挤出模具还可以完成材料的粘度与剪切速率及剪切应力的关系测量。

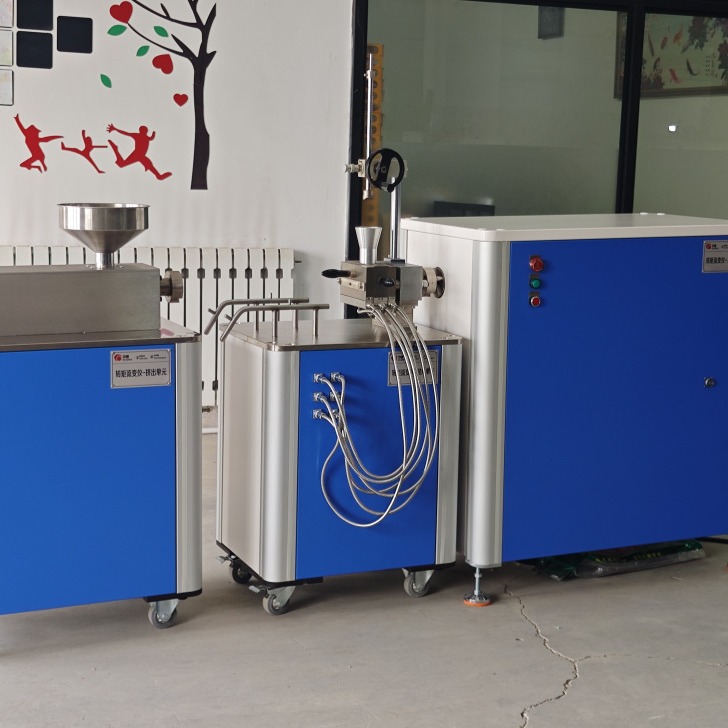

ZJL-300B挤塑式转矩流变仪主要由进口伺服电机、减速器、挤出螺杆、口模、测控模块、温度模块、压力传感器、电子计算机及测控软件组成。其原理是经由螺杆的旋转，带动物料经由口模挤出，在这个过程中测量材料的剪切速率和剪切压力，计算物料在规定温度下的粘度。同时，挤出式毛细管流变仪也可以做为生产工艺测验的仪器，通过更换不同类型的口模，以少量物料进行实际的生产加工，在这个过程中通过控制挤出速度、熔体温度、配方比例等多种手段，对生产工艺进行验证。

挤出式毛细管流变仪的核心部分为一套精致的毛细管，具有不同的长径比（通常L/D =10/1，20/1，30/1，40/1等），通过不同长径比口模的对比试验（其它条件不变，如温度等），得到不同的压力值，经由计算得到物料的粘度。

毛细管规格：挤出机用

表1 常用毛细管规格

图6 毛细管模头

本设备配有不同参数的螺杆，在具有一定温度的圆筒内旋转，筒的另端设有送料斗。当原料被送至筒的2/3处时逐步增塑，进入到筒的剩余部分内被均化，当所有颗粒全部溶化后即可利用毛细管挤出模具成为母料或注入模具成形，同时设备也完成对材料的表现粘度与剪切速度及剪切应力关系的测量。

挤出机可以根据不同的物料特性选择不同类型的螺杆，螺杆的压缩比不同，对物料的试验性能有很大的影响。螺杆可以方便的互换，以支持对不同物料的快速试验。

图6 各种类型的螺杆

一、 主要技术特性及配置

可以用来研究热塑性材料的热稳定性、剪切稳定性、流动和塑化行为，其最大特点是能在类似实际加工过程中连续准确可靠地对体系的流变性能进行测定，还可以完成热固性材料的固化特性测试。

1. 电机功率：日本松下3.0kw伺服电机

2. 电机转速：3000 rpm

3. 电机驱动器3.0  kw

4. 减速器：1：20

5. 动力输出转速：0 ~ 150rpm

6. 转速控制精度：0 .05%F.S

7. 温度控制：5路测温，其中4路控温（挤机机用）

8. 静态测量精度：0.1°C

9. 温度控制精度：±1°C

10. 转矩测量量程：0 ~ 250Nm

11. 转矩测量精度：0.1%F.S

12. 熔体压力测量量程：0.1 ~ 100 Mpa

13. 熔体压力测量精度：0.5%F.S

14. 软件：、测控软件、聚合物熔体粘度测量数据处理软件、挤出机数据处理软件、混合器数据处理软件。

15. 图形显示：转速、转矩、温度、压力

16. 电压：AC380V  7.5kw

塑料单螺杆挤出机（材料38CrMOALA）

1、L:D：     25：1

2、螺杆直径：    φ20mm

3、螺杆压缩比：       2.5：1

4、最高温度：    350℃

5、加热方式：    电加热

6、加热区：     5路

7、加热总功率：             4200W

8、温度传感器：             K类热电偶

9、机器体积（长×宽×高）： 1600×450×1300（mm）

10、毛细管模具：φ1.27 长径比20：1、30：1、40：1模芯各一

（φ1、φ2等其他规格的可选配、价格另议）

圆柱模头（可选）：内径：Ф5，外径: Ф10
