8-канальная емкость аккумулятора тест на внутреннее сопротивление емкостью 2,4-дюймовый цветной экран с кривой отображения

Описание

2.4寸彩屏带曲线显示的8通道18650电池容量测试仪

​使用安全须知（非常重要！！！）

1、必须使用足功率DC5V/10A电源进行供电，否则可到供电不足导致设备无法正常运行

2、18650电池座仅适合平头的18650电池测试，不适合尖头的18650或其他规格的电池进行测试，使用前可以用尖嘴钳调节弹片，松紧度。

3、该设备不适合磷酸铁锂电池充电，测试磷酸铁锂电池仅能使用放电模式运行，禁止使用充电、自动和激活模式工作。

4、有破损、漏液电池禁止通电测试。

5、激活模式属于强制充电模式，非专业人员请勿使用，使用期间人员不得离场。

6、充电、放电过程会产生热量，使用过程请远离易燃物！

教程目录

1、技术参数

2、模式流程图解

3、实物展示

4、界面展示

5、设置方法

6、使用步骤

1.技术参数

产品名称：2.4寸彩屏带曲线显示的8通道18650电池容量测试仪

工作电压： DC5V  10A （标配裸机，不含电源）、超压必烧机

供电接口：①:DC5.5大电流接口，②5V正负极焊点

供电反接保护：有反接保护，禁止反接供电

通道类型：8个独立通道，各不相关，互不影响

通道同步：支持8通道设置同步，也可以单独设置各通道参数

工作模式简介：

①自动模式：程序启动~以4.2V充电停止电压进行充电，充电电流小于停止电流30秒，首充电完成~静置（不充不放）~按停止电压设置进行放电，负载电压低于停止电压10秒，放电完成~静置（不充不放）~以再充电压为停止电压进行充电，再充电压设置为4.2V时，充电电流小于停止电流30秒,程序结束(再充电压不等于4.2V时，电池电压达到再充电压，程序结束），再充电完成，程序结束，自动模式运行完成。

②充电模式：程序启动~充电电压设置为4.2V时，充电电流小于停止电流30秒,程序结束(充电电压不等于4.2V时，电池电压达到充电电压，程序结束）~充电完成。

③放电模式：程序启动~负载电压低于停止电压10秒，程序结束~放电完成

④激活模式：仅限专业人员使用，使用期间，测试人员不得离场！以充电停止电压进行强制充电,，不会自动停止，需要手工结束。

充电电流：各通道独立最大约1A，且充电电流不可调。

充电停止电压：3.7V、3.8V、3.9V、4.0V、4.1V、4.2V共6档可调

再充停止电压：3.0V、3.1V、3.2V、3.3V、3.4V、3.5V、3.6V、3.7V、3.8V、3.9V、4.0V、4.1V、4.2V共13档可调

结束电流：100mA、200mA、300mA档可调

放电电流：各通道独立最大约1A非恒流放电，且放电电流不可调。

放电停止电压：2.0V、2.1V、2.2V、2.3V、2.4V、2.5V、2.6V、2.7V、2.8V、2.9V、3.0V、3.1V、3.2V、3.3V、3.4V、3.5V、3.6V共17档可调。静置时间：1~5分钟档可调。

状态预览：支持8通道状态1屏预览

单通道详情显示：支持

单通道充放曲线显示：支持

内阻检测：直流两线法测内阻、仅用于同批次分选类比

散热方式：主动散热

过热保护：支持

循环充放：自动模式下仅支持充-放-充1次循环，不支持多次循环。

外接测试：支持，可通过2P端子外接放电，单一通道单次仅且只能支持电池座或外接测试中的一种，不能同时使用电池座和外接电池进行测试。

电池反接保护：有反接保护，禁止反接电池。

产品尺寸：37×110×310mm

包装尺寸：60×112×335mm

产品重量：390g（裸机）/480g（含包装）

2.模式流程图解

2.1、自动模式

2.2、充电模式

2.3、放电模式

2.4、激活模式(仅限专业人员操作，操作期间不得离场)

3.实物展示

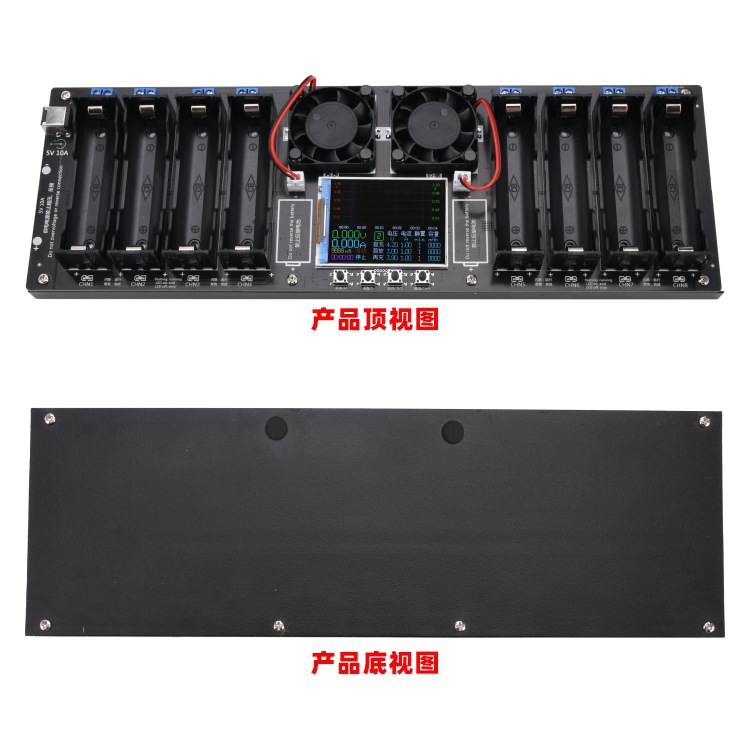

3.1实物展展示

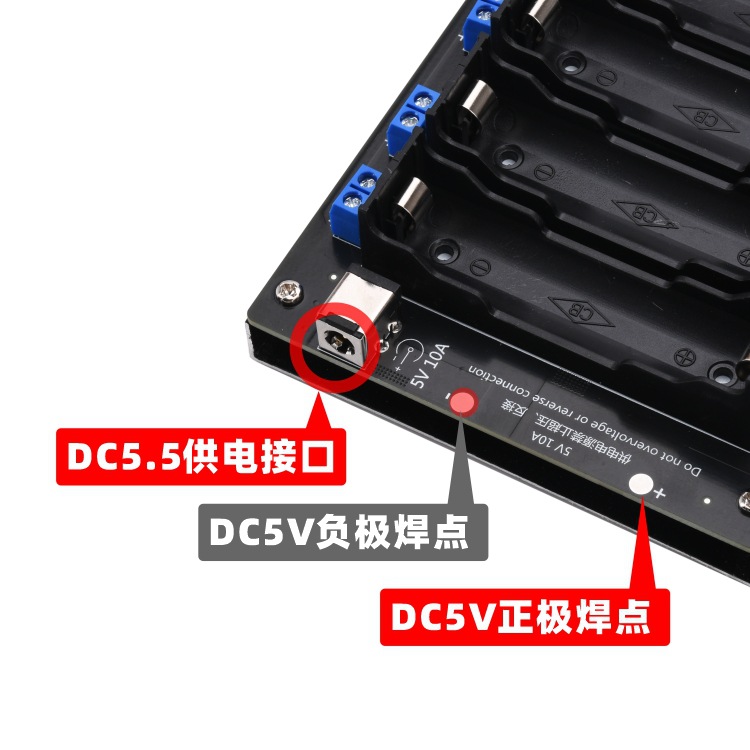

3.2、供电接口

3.3、操作案件、显示屏、风扇

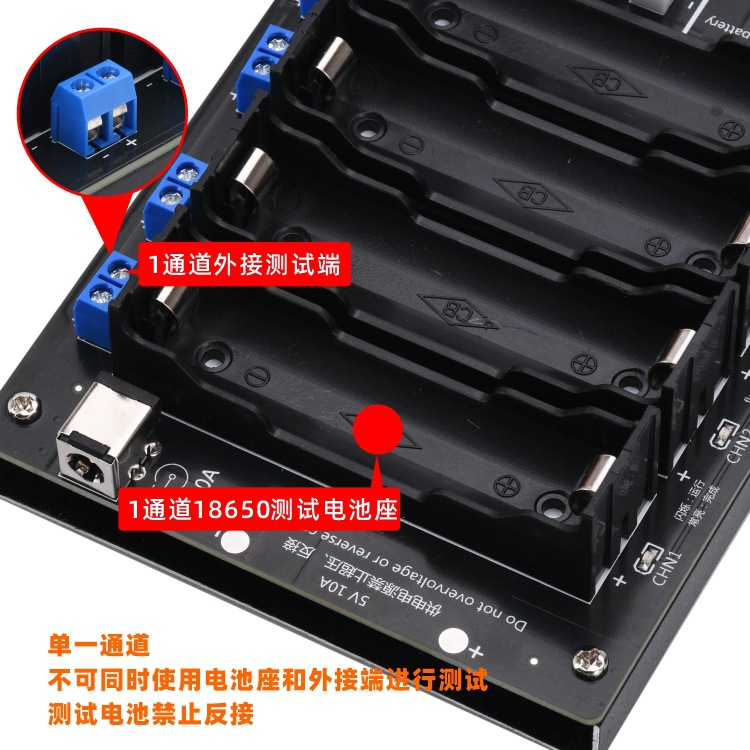

3.4、测试接入方式

3.5、指示灯指示状态

3.6、主机包装展示（无电源）

4.界面展示

⬆总览界面实际显示
⬆单通道详情实际显示

   以下为演示效果，非实际显示效果

4.1、通道总览

①通道指示②实时状态指示
③实时电池电压指示
④实时工作电流指示
⑤容量计量
⑥程序运行总时长（小时:分钟:秒）

4.2、通道详情

4.2.1、电压电流曲线展示

①电压坐标

②电流坐标

③时间坐标：

④电压曲线——————

⑤电流曲线——————

4.2.2、实时参数

①实时电池电压②实时电流③工作模式④工作步骤状态⑤程序运行时间⑥电池内阻：使用直流两线法测得
4.2.3、工步参数

①通道指示

②首充（首次充电):充电电压——最大1A非恒流充电电流——静置时间（分钟）——充电容量

③首放（首次放电):放电停止电压——最大1A非恒流放电电流——静置时间（分钟）——放电容量（容量测量的主要参考数据）

④再充（再次充电):再充电压——最大1A非恒流充电电流——静置时间（分钟）——充电容量（分钟）——充电容量

4.3、设置菜单

①通道指示

②是否同步①通道设置
③工作模式：自动/充电/放电/激活
④（首次）充电电压设置
⑤（放电后）再次充电电压设置
⑥（充电）结束电流设置

⑦1A非恒流放电电流（不可调整）

⑧停止（放电）电压设置，与充电无关
⑨静置时间设置：工步交替等待时间（电池冷却时间）

5.设置方法

   以下设置为演示效果，非实际显示效果

5.1、通道总览与单通道显示切换

单击“菜单/M“按键，切换显示总览和通道详情

5.2、进入设置界面
在总览或详情界面，长按“菜单/M“按键3秒，可进入设置界面

在设置界面10秒无动作，或长按“菜单/M“按键3秒，可保存设置并返回总览界面

5.3、模式选择单击“菜单/M“按键，切换到模式调整菜单

单击“调整/S“按键，调整工作模式

5.4、充电电压设置单击“菜单/M“按键，切换到充电电压调整菜单

单击“调整/S“按键，调整充电电压

5.5、再充电压设置单击“菜单/M“按键，切换到再充电压调整菜单

单击“调整/S“按键，调整再充电压

5.6、结束电流设置

单击“菜单/M“按键，切换到充电结束电流调整菜单

单击“调整/S“按键，调整充电结束电流

5.7、停止电压设置

单击“菜单/M“按键，切换到停止放电电压设置菜单

单击“调整/S“按键，调整停止放电电压

5.8、静置时间设置单击“菜单/M“按键，切换到静置时间设置菜单

单击“调整/S“按键，调整静置时间

5.9、切换到②通道并设置
单击“通道/CHN“按键，切换到②通道设置

单击“菜单/M“按键，切换到同步①通道设置选项菜单

单击“调整/S“按键，切换同步与否

需要单独设置通道参数时，调整到“同步①通道设置：否”后，按照步骤5.3~5.8指引进行操作，完成相应设置即可。

5.10、切换不同通道设置菜单单击“通道/CHN“按键，可切换到不同菜单

5.11、启动程序，

5.11.1、单击“启停/R/S”按键，可启动或停止当前通道程序，单击“通道/CHN“按键可切换到下一通道。

5.11.2、长按“启停/R/S”按键3秒，可同时启动通道程序；停止程序，需进入单个通道停止程序。

6.使用步骤

6.1、接通5V/10A供电！

6.2、装测试电池，注意电池正负极，别装反了！

6.3、设置测试参数、启动程序，等待测试完成，激活模式时测试人员不得离场。

6.4、查看测试结果，断电拆电池。

PS：问：一次循环大概需要多久？

答：以没电的正常电池，4.2V首充/再次为例，参考耗时≈电池标称容量÷1000mAh×3.5）单位小时

—结束—
