Модуль беспроводной цифровой связи с низким энергопотреблением и высокой пропускной способностью, беспроводной радиочастотный приемопередатчик 089 со скоростью передачи данных 2 Мбит/с.

Описание

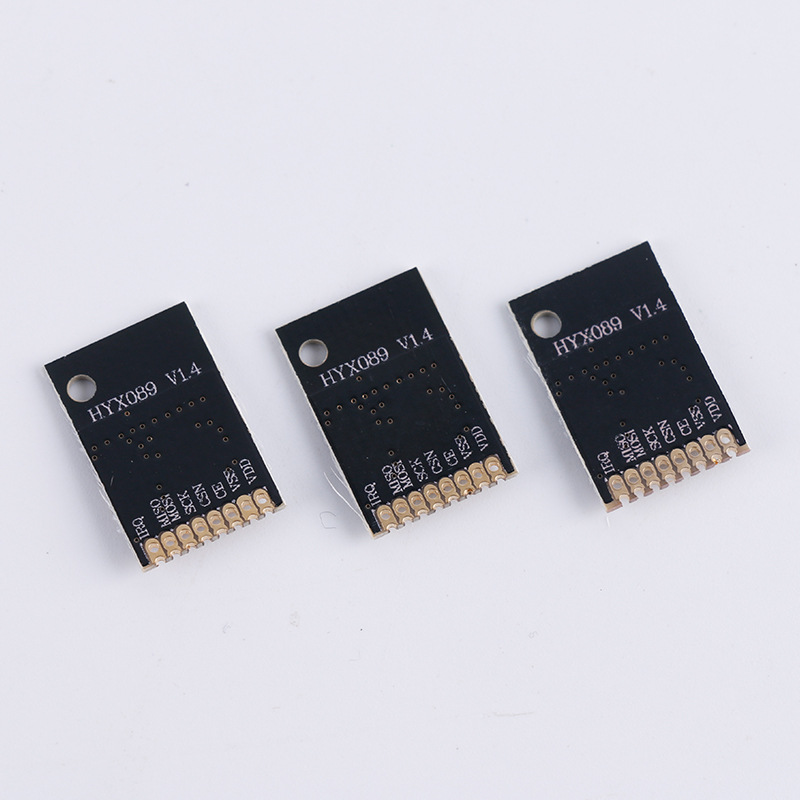

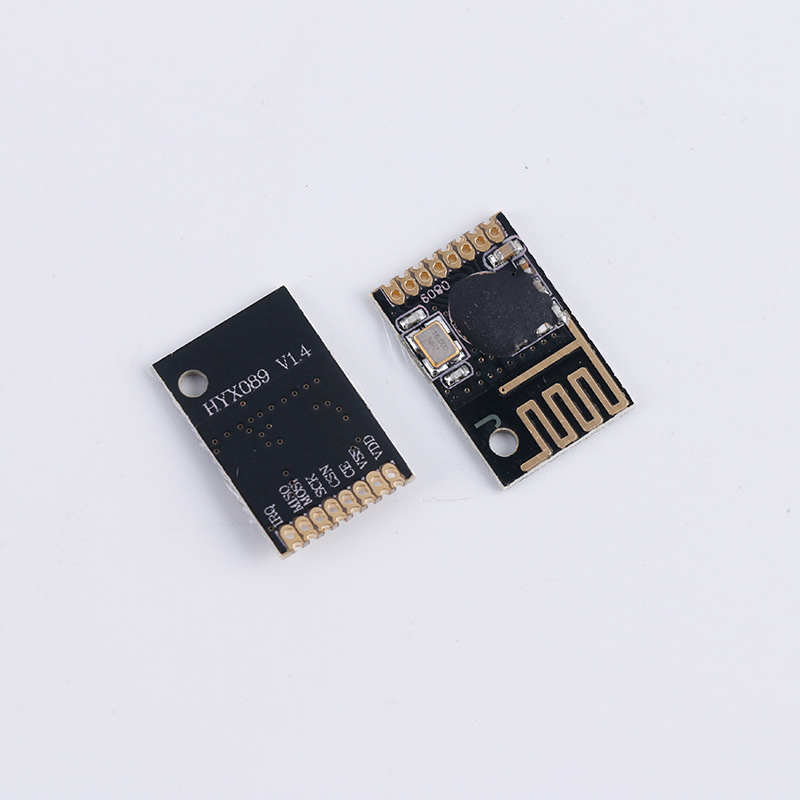

HYX089 V1.4 无线通信模块

   产品说明 HYX089 V1.4 通信模块，基于博通（BEKEN）BK2425 2.4G 无线射频收发 芯片，是专为工作在 2.4G ISM 全球免申请频段设计的低功耗、高带宽无线数字 通信模块。该模块具有成本低、体积小、工作稳定、产品一致性好等特点，最高 空间速率可达 2Mbps，可以广泛应用在日常生活和活动中需要无线连接的场合， 也可用于工业控制、门禁、考勤、监控和安防等行业。HYX089A 系列无线通信 模块根据是否带 MCU、是否加功率放大、数据接口和封装方式等划分为多种型 号可供选择，同系列内的各种型号模块可以互相通信，全部型号产品设计先进， 各项技术指标优良，符合 FCC 规范的参数要求，可以满足客户的认证需要。 HYX089 V1.4 型是不带 MCU、发射功率在 5dBm 以下的无线通信模块。

主要特点 •高效的 4-Pin SPI 接口； •支持 250Kbps、2Mbps 的空间无线传输速率，数据吞吐量高； •采用 FSK/GFSK 的方式调制； •可编程控制的输出功率：5 ~ -35dBm •2M 速率下接收灵敏度为-88dBm，视距可靠传输距离可达 50m； •可编程配置载频 2400-2483.5MHz，83 个频段可选； •可灵活配置多种通讯信道，快速频点切换，可满足跳频系统的需要； •超低功耗：接收电流＜21mA，发射电流＜14mA，休眠时电流＜3uA； •数据缓冲、突发数据传输，带自动接收应答、重发处理； •支持 1 对 6 数据通讯通道连接； •强大的数字特征，可使用廉价的 MCU 得到高性能的 RF 系统； 主要技术指标 工作频率 2400-2483.5MHz 调制方式 FSK/GFSK 发射功率 0dBm（1mW） 接收灵敏度-88dBm 传输速率 1M／2Mbps 发射电流＜14mA 接收电流＜23mA 待机电流＜3uA 工作信道 83 个频段选择 数据接口 SPI 接口 通讯距离 0-50 米（0dbm，2M 速率，可视距离） 天线阻抗 50Ω 工作温度-40-85°C 供电方式 DC 1.9V～3.6V 尺寸 16.6x12.8mm（包括 PCB 天线

HYX 091S无线通行模块

1 简介：

1.1 概述：

   HYX 091S通信模块，基于博通（BEKEN）BK2452WD 2.4G无线射频收发芯片，是专为工作在2.4GISM全球免申请频段设计的低功耗、高带宽无线数字通信模块。该模块具有成本低、体积小、工作稳定、产品一致性好等特点，最高空间速率可达2Mbps,可以广泛应用在日常生活和活动中需要无线连接的场合，也可用于工业控制、门禁、考勤、监控、和安防等行业。HYX091系列无线通信模块根据是否带MCU、是否加功率放大、数据接口和封装方式等划分多种型号可供选择，同系列内的各种型号模块可以互相通信，全部型号产品设计先进，各项技术指标优良，符合FCC 规范的参数要求，可以满足客户的认证需要。091S 型是不带MCU发射功率在4dBm  以下的无线通信模块。

1.2 主要特点：
·高效的4-Pin SPI接口；

·支持250Kbps、2Mbps的空间无线传输速率，数据吞吐量高；

·采用FSK/GFSK的方式调制；

·可编程控制的输出功率：2~35dBm;

·2M的速率下接灵敏度为-88dBm,视距可靠传输距离可达50m；

·可编程配置载频2400-2483.5MHz,83个频段可选；

·可灵活配置多种通讯信道，快速频点切换，可满足跳频系统的需要；

·超低功耗：接收电流<21mA,发射电流<14mA，休眠电流<3uA;

·数据缓冲、突发数据传输，带自动接收应答、重发处理；

·支持1对6数据通讯道连接；

·强大的数字特征，可使用廉价的MCU得到高性能的RF系统；

1.3技术指标

   工作频点：2400MHz

   调制方式：FSK/GFSK

发射功率：0dBm(1mW)

接收灵敏度：-88dBm

传输速率：250K/1Mbps/2

发射电流：＜14mA

接收电流：＜23mA

待机电流：＜3uA

工作信道：83个频段选择

数据接口：SPI接口

通讯距离：0-50米（0dBm，2M,速率，可视距离）

天线阻抗：50Ω

工作温度：-40-85℃

供电方式：DC 1.9V~3.6V

尺寸：16.6×12.8mm（包括PCB天线）

尺寸

2 模块参数

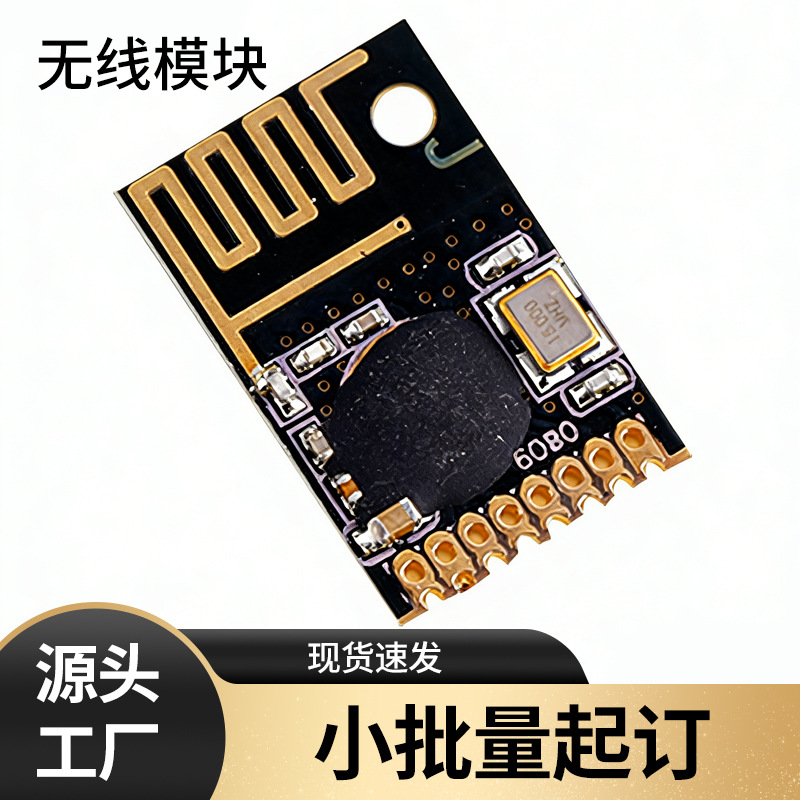

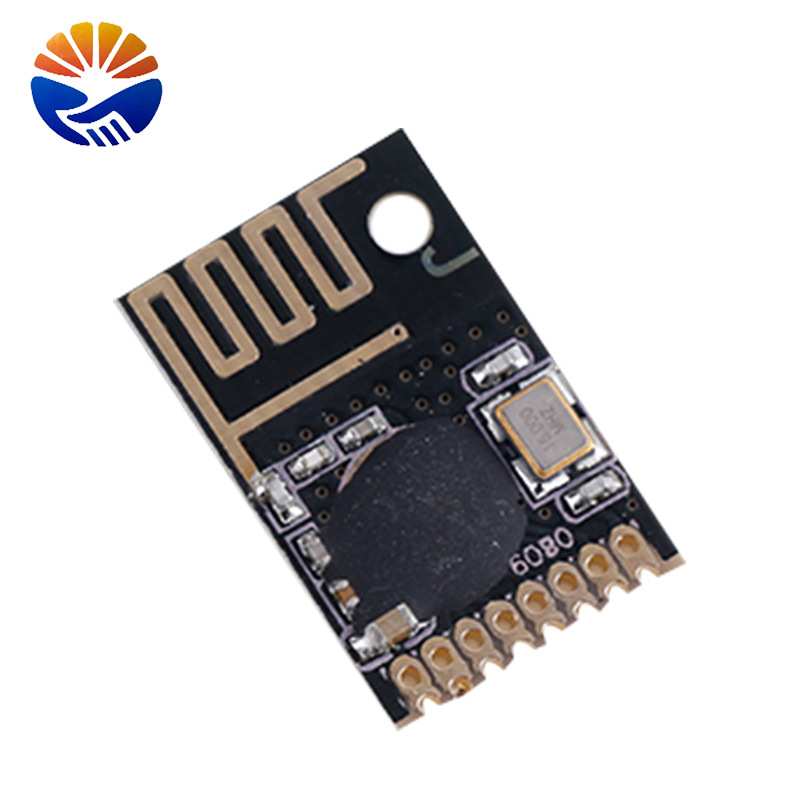

2.1 PCBA

（上图从左到右为1，2，3，4，5，6，7，8，9脚）

3 应用范围

· 无线鼠标、无线键盘、无线游戏手柄

· 无线音频视频传输、无线耳机

· 儿童寻找和跟踪器

· 医疗设备和遥控器

· 物流跟踪、仓库巡检、电子标签等

· 消费类电子无线应用

· 低功耗遥感勘测

· 无线传感网络应用

4 外部控制

091S备有Slave方式的SPI接口，通过主控MCU可以存取设置其寄存器和FIFOs，四线SPI（CSN,SCK,MOSI,MISO）提供了一个SCK可以高达8MHz的告诉接口。
