NY-D01 панель управления точечной сварочной машины Регулировка времени ток цифровой дисплей однокристал точечной сварочной машины diy панель управления

Описание

NY-D01点焊机控制板 调节时间电流数码显示单片机点焊机diy控制板

买前请充分了解点焊机基本原理和有关描述，比如交流电源也不懂的朋友，拍个板子回去接个路由器电源来责问怎么不能用？为什么买的时候不提醒一下？其实描述里都说了，只是个别朋友把插交流电上的9V12V稳压电源认为是交流电源了！那是交流电嘛？那是整流出来的直流电！DIY也容易制作失败和损坏板子，再者毕竟接触的是220V交流强电，一不小心容易发生安全事故。无电子电工基础知识的玩家一定勿拍！因为不懂也无法准确描述故障，出任何问题就说板子问题，比如曾有一个客户点焊不稳，就臆想是板子的输出电压不稳，就去测变压器的输出电压，显示是一会儿大一会儿小的，但不想想数字表可以测脉冲电压嘛？采样0.3秒的数字表可以去测0.1-0.2秒的脉冲电压？

自制点焊机很容易失败（其实也不是失败，就是达不到自己想象的效果而已），实质就是电流小呗，所以不是系统地去了解和学习，而学着其他朋友或凭自己想象随便买了一堆东西是不一定做好的；强不强不是一个部件决定的，有人900W全铜也点不住0.15纯镍，有人800W铝也能点0.15纯镍，这个能的知道变压器是弱处，他绕组线就加强一下到30平方，然后绕组线直接点焊针，不用快接座不用黄铜焊笔。

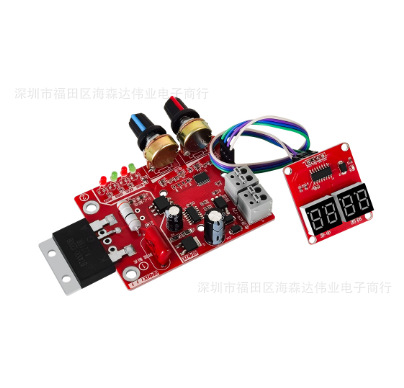

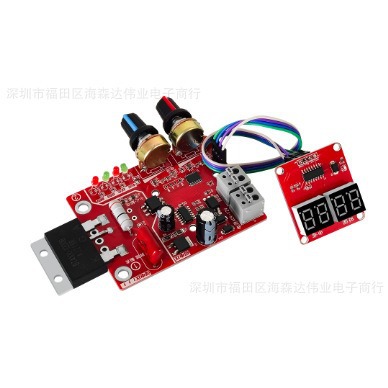

注意：售价43元的控制板就是主图中的裸板一块，不含任何变压器和其他配件！本板子是交流变压器控制板，不能做法拉电容储能的控制板！

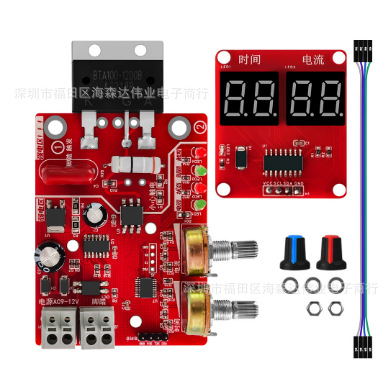

      “NY-D01单脉冲控制板40A”就是板载40A 可控硅；需要100A的就再拍一只100A可控硅，自己换一下，价格和出厂装好100A的也差不多，自己换可以多下一只40A备用。

注意：41A 可控硅一般只能接一只微波炉变压器，大约700W-800W初级铝线，900E全铜比较勉强，有时候会损坏，建议也换100A ,接2只变压器一定要换100A可控硅。其他环牛或其他未知参数变压器一般也要100A ，这样保险一点。

        一直有客户问这个40A 可以多少电流去点焊？100A可以多少电流？掌柜回答和点焊电流没有直接关系，更不要理解为换100A会比40A的点焊电流大。可控硅大小主要是根据变压器功率来选择可控硅。可控硅可理解为家里的空气开关（断路器，闸刀）只负责开关而已，断路器的电流根据负载功率而定。但不是换个大点的空气开关会提高负载的功率！比如40A换60A的空气开关，你家的2匹空调也不可能会变成3匹！但空调多了或换5匹的了，你空气开关肯定要换大的了！

      功率举例：40A可以接一个900W变压器（点焊时瞬间可以2000W左右），如果次级2.5V，就可以800A的瞬间点焊电流，如果次级5V，则是400A的电流，所以掌柜回答可控硅大小和点焊电流没有直接关系就是这个道理，当然一般点焊电流大了，功率也大了，可控硅也需相应大了。

因为我们板子的响应非常快，假如您的脚法足够快，连续踩2次，可以等于双脉冲点焊机，所以脚踏开关有脚踏开关的好处，用一体焊笔的微动开关的就难实现不了！用脚踏的好处是不影响手持焊笔的压力，当你手脚协调好的情况下，其实还是手脚分离工作的好，人手是最灵活可控的，不同厚度镍片和多种情况可以即时调整我们的手持压力，一个固定压力并不是完美的。

     本型号板子可以配有2种电流的可控硅，规格价格看选项。40A 和100A可控硅可相互直接替换，不用改变吸收RC大小。板子设计兼容40A 和100A。

    本板子的时间同步控制采用单片机的精密过零同步触发，来保证每个输出脉冲的同步度和精确个数，所以电流控制可以做在低压的光耦前端，使用更安全。后面触发电流兼容40A和100A管子，电流调节也不是传统触发电流的RC，我们是直接控制的是脉冲宽度。

    以往市场较流行的控制板只是简单通过调节RC单稳触发电路的常数来控制时间，再通过一个光耦门来输出周波，虽然在一定时间内可以大概控制多少个脉冲，但显然不够精确。而且RC调节里的R是个高阻电位器，易收到自身脉冲大电流的干扰。使得每次点焊时间不稳定，所以也经常遇到有些朋友焊点忽大忽小的。更因为555时基电路触发后复位需要等待时间的，连续脚踏触发会引起时基误差，所以设计者做了防误触发功能，实际就是让频繁的触发失效，所以这些板子的触发速度不会高于每秒2次，一些点焊熟练点焊工和自动点焊机这个速度就不行了。

   掌柜做了个视频对比，大家可以看60秒的宝贝主图视频，我们的这个板子可以做到一秒5-6次以上的可靠触发。而且是1个2个直至50个脉冲的精密控制。

     国内厂家的几十元DIY点焊机板子，更不可能去用日本阿尔卑斯电位器的，即使正规国产货，寿命和ALPS相差甚远，基本1-2年后就可能会有接触不良，以前搞DIY音响的朋友特别明知，一会儿响一会儿低，还有很大的旋转噪音。现在我们这个N01板子至少有个数显，电位器调节的是压控数字量，并不是直接延迟时间RC里的R，这点如同音响电路里的直流音量控制器，哪天电位器明显接触不良了，你还能知道数字的跳动；而没有数显的板子，哪天电位器接触不良了，影响到焊接电流的忽大忽小，您可能也不知道~~

       目前较先进的交流脉冲点焊机控制板子有2个关键要素，一个是过零触发，第二个是精密周波数控制时间。所以我们的供电电源只能是交流输入，不能直流电做电源的，直流电就实现不了过零触发点了。而不是过零同步触发的控制板，说是需要交流电供电，你给直流9V电照样工作的，就说明不是同步过零触发板。

        注意：我们的板子可控硅部分的RC吸收是专为大多客户的微波炉变压器而优化设计的，在使用其他变压器时，可能会发生抑制不完全而产生干扰影响正常工作，甚至损坏管子，所以更换到非微波炉变压器时请有个心里准备。

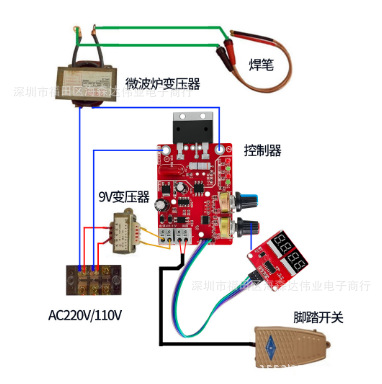

安装时：主板尽量离大变压器远一点！更不能座在变压器上！因为大变压器有强大的电磁干扰
