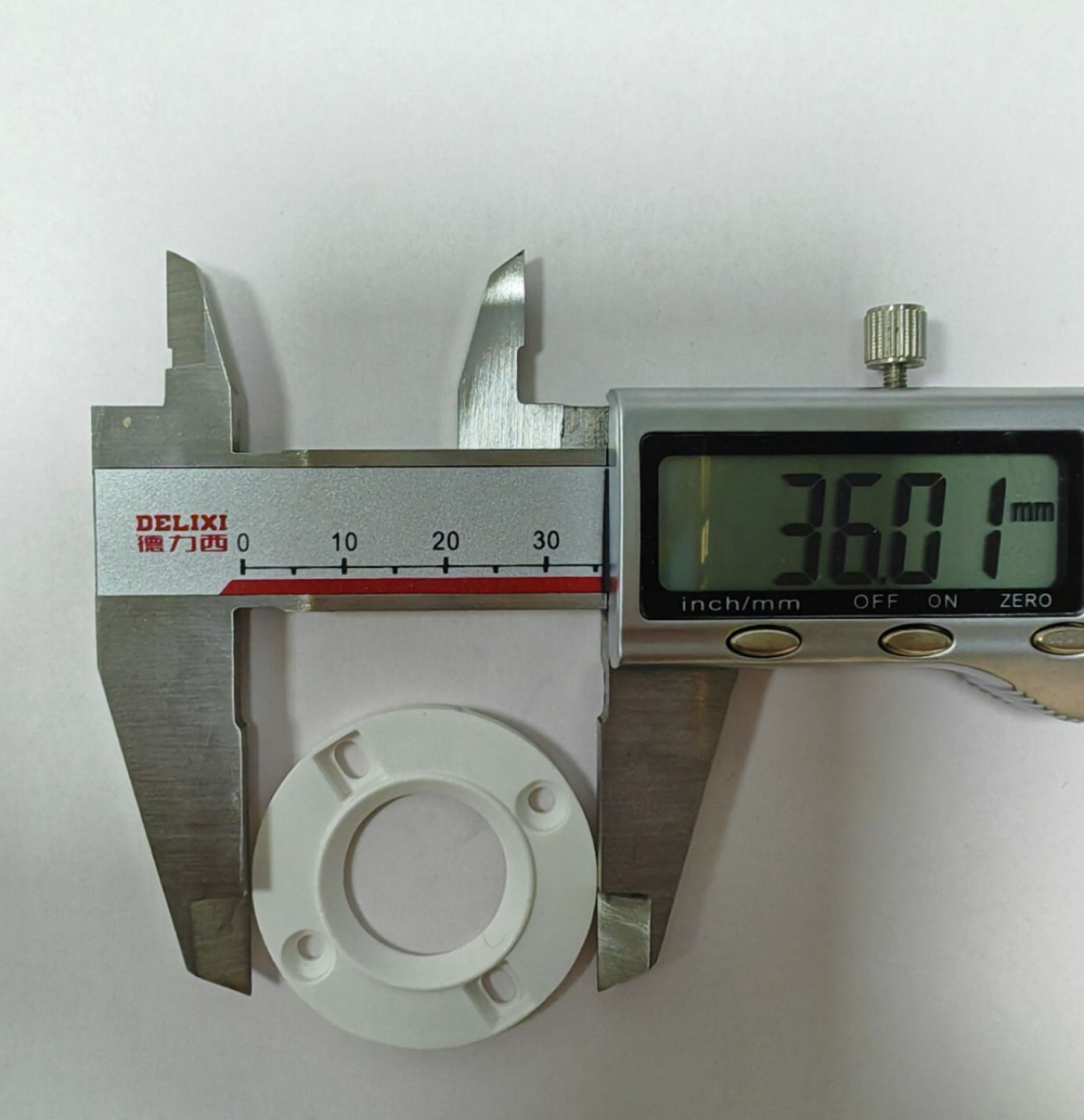

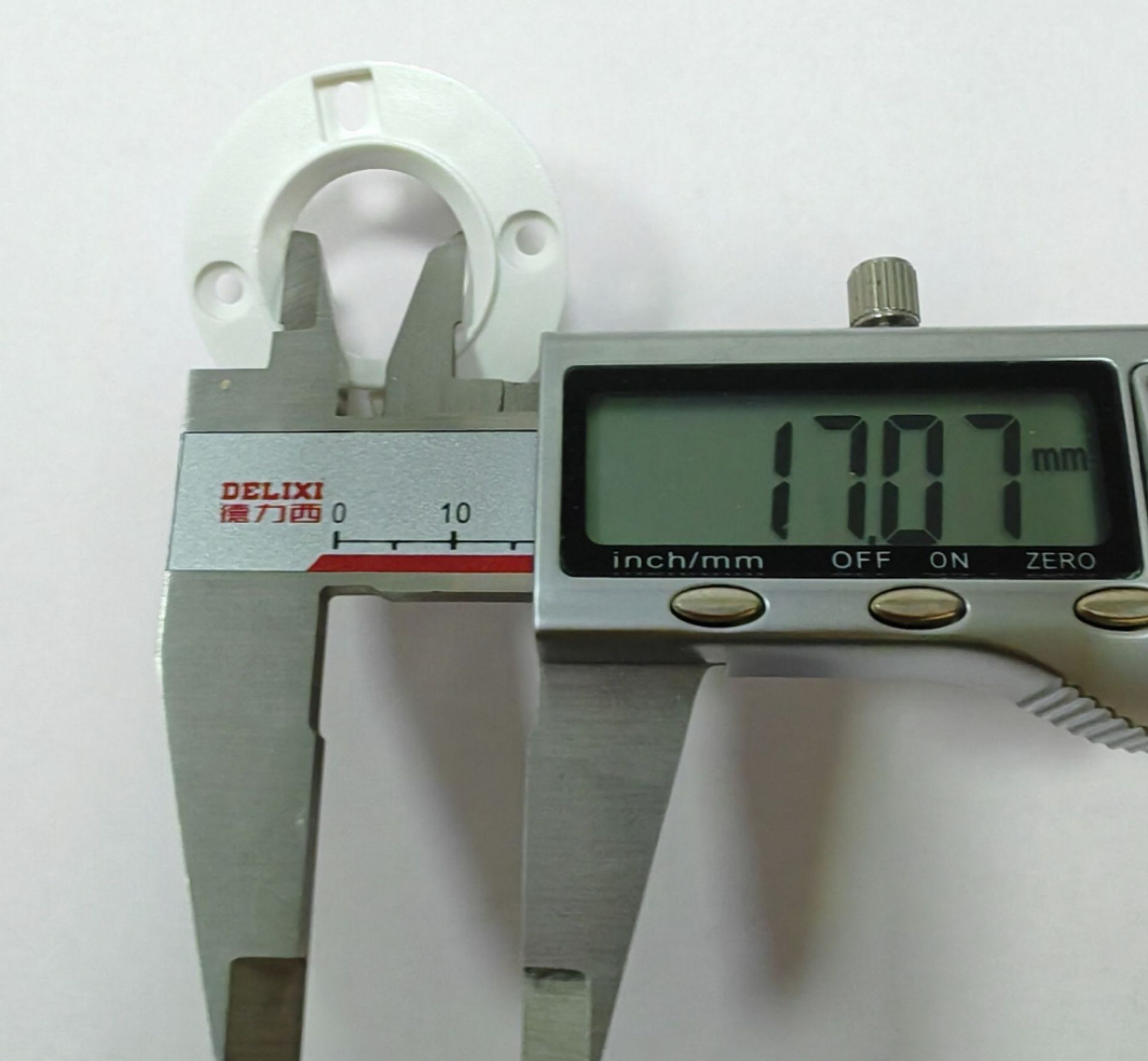

Дунгуань светодиодный кронштейн производитель поставляет источник света COB круглый диаметр защитной крышки 17x17

 一、LED贴片支架的注意事项：
    LED支架关于储存与搬运:
1. LED支架密封存放时温湿度要求为:温度20±5℃，湿度40-50%RH，保质期为3个月，开过真空袋的支架请在 (12小时)内使用完;
2.请勿裸手接触支架，避免手汗污染，各个环节注意做好防护，周转时间不宜过
长，避免氧化.
3.请在检验或者投产使用过程中务必保存好产品标签产品相关信息，便于追溯。
二.关于LED支架气密性:
　LED支架是由五金片与塑胶的结合品，受热膨胀系数不同，因而结合部位会有间隙，在点封装胶之后，胶水渗透至间隙内，将塑胶和镀银五金片紧密粘接在一起，从而起到封闭的效果，所以空支架渗透测试好坏不一定决定了封装成品灯珠渗透好坏，而取决于封装胶水是否有渗透到支架间隙内。因此，需要特别注意:
1、请适当选择粘度和流动性较好的胶水匹配LED支架;
2、胶水放置现场时间不宜过长，否则流动性下降，影响气密性;
3、点胶后要保证一定的放置时间，以及烘烤过程中逐步升温，严格按照胶水烘烤参
数要求;
4、支架选材会直接影响到气密性，白光类用硅胶与硅树脂胶类与金发LX/金发HL/金发HS/PCT料配合较好，全彩RGB类建议使用环氧树脂封装胶。
三、LED支架关于强度和韧性:
1.我厂的LED支架分为PPA和PCT支架材质。同种杯型，材质强度排列顺序
是:金发HS>金发HL>金发LX>PCT:
2、在封装工序中，脱料分光编带不当会导致支架破损，脱料方式不可直接顶产品，

 需使用挤压卡料方式会较好，分光编带请保证产品送料吸料的顺畅，避免轨道叠料

卡料导致将支架压破损;
3、一般杯型的支架都不适用于软灯条，若贵司有需要使用软灯条上，可向我司订购
合适的杯型以及物料规格，并严格检验验证后进行交货;
4、请贵司根据实际需求，订购合适的杯型、物料规格等配置，避免产生强度不够的
问题。
四、关于PCT支架使用:
      PCT材质因高温特性要求而添加了较多的塑化剂、热稳定剂、光稳定剂、抗氧化剂等，在受热时会分解一些小分子气体，该小分子气体在高温下比较活跃，会与硅胶中的白金触媒产生化学反应，影响硅胶的固化及性能，通常不良表象为晶片推力不足或无残胶，封装胶剥离或不固化、气泡等，因此在使用PCT材质的支架时除湿很关键，建议支架除湿工艺如下:
4.1、除湿阶段(特别重要)，所有LED支架封装前需严格按除湿工艺要求进行除湿。
4.1.1、除湿烤箱为独立烤箱(烤箱为除湿专用，且其排风口独立)
4.1.2、除湿时支架使用多面通风料盒装载，并保持支架杯口朝下，同时料盒之间及
上下层之间要求有间隙及错位，以保持较好的通风状态。除湿条件 170度2小时最佳。
4.1.3、烤箱在能保持温度稳定的状态下，应保持进气阀开放至最大状态，以保持较
大的风量;烤箱的排气需利用通风管道直接排至室外。
4.1.4、连续使用时，每日应在交接班时空烤排气1小时以上，防止挥发物聚集;
4.1.5、保证烤箱内部清洁(建议每天擦拭一次)，应对烤箱进行全面清洁，使用湿
布擦拭内部及排风系统;
4.1.6、不可堆积在一起除湿;
4.2、除湿后固晶前建议用等离子清洗支架，能更好地清除去挥发物，点封装胶前除湿
150℃/1小时;
4.3、封装阶段(重要)
4.3.1、因PCT材质较脆，在固晶及焊线阶段应调整夹持气缸及夹具的夹持力度，可
以防止掉粒;固晶后条件许可建议与 PPA分开烘烤，可防止交叉式污染;
4.3.2、剥料时必须使用滚轮式剥料机，并建议使用刀口角度较小的剥料机，可防止
碎料;
4.3.3、分光编带时采用气缸驱动的吸嘴等也应调整其力度，可防止碎料;
4.4、IQC进料建议测试固晶焊线请先除湿，因PCT熔点为270°，所以PCT支架过回流焊
温度需低于260°;
4.5、不同PCT塑胶料厂商支架分开烤箱烘烤，包含不同的胶水固定不同烤箱，以免产生交叉中毒(例如:固晶推力不足，封装胶水烤不干，杯底变色等);
4.6、应用阶段(重要)
4.7、PCT支架在贴片时应尽量调整SMT机台吸嘴气缸的力度，并减少下压力力度

，保护支架不产生暗裂的风险。
